Система подзарядки Haval M6 с 2023 года

2. Система подзарядки

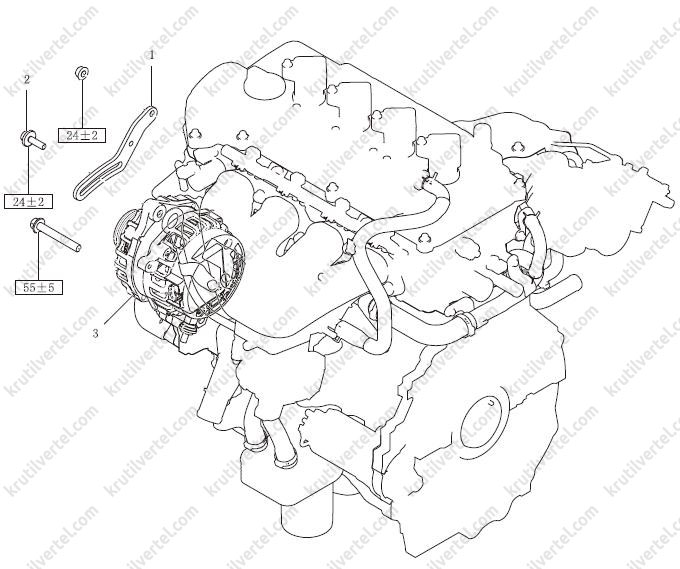

Компоненты

1. Рычаг регулировки натяжения ремня привода генератора
2. Регулировочные болты рычага регулировки натяжения ремня привода генератора
3. Генератор

Снятие и установка

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи.

2. Отсоединить разъем жгута проводов генератора.

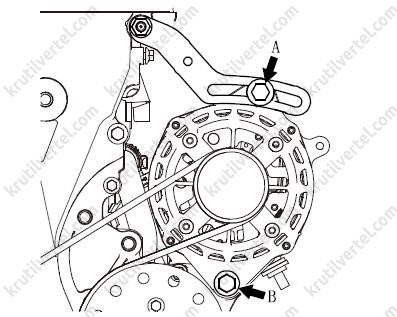

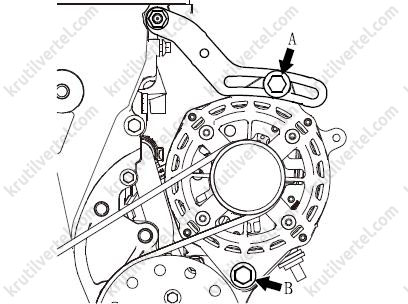

3. Ослабьте болт А и болт Б, чтобы ремень генератора провис, как показано на изображении ниже.

4. Снимите ремень привода генератора (подробнее, см. соответствующий раздел в главе Механическая часть двигателя).

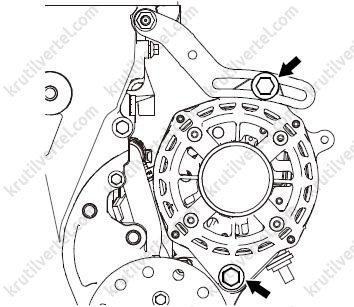

5. Выкрутить два болта крепления, затем снимите генератор в сборе.

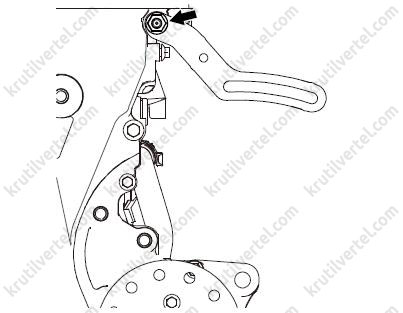

6. Отвернуть гайку крепления, затем снимите регулировочный рычаг генератора, как показано на изображении ниже.

Установка

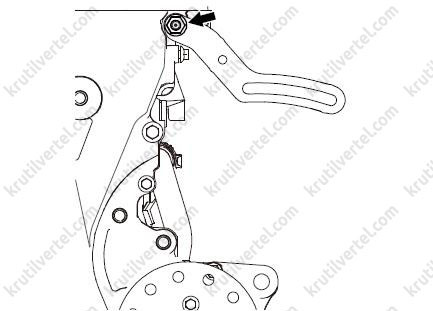

1. Установите регулировочный рычаг генератора, предварительно затяните одну гайку, как показано на изображении ниже.

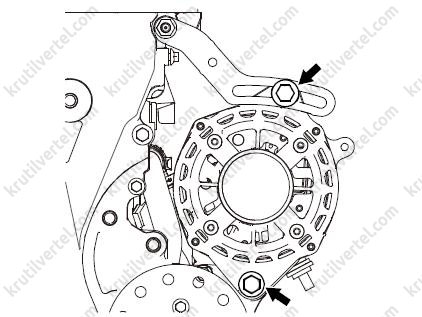

2. Установите генератор, предварительно затяните два болта, как показано на изображении ниже.

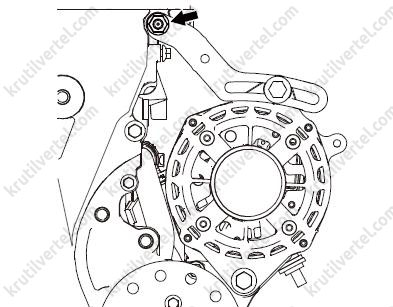

3. Затяните гайку крепления, показанную на рисунке ниже.

4. Установите ремень привода генератора (подробнее, см. соответствующий раздел в главе Механическая часть двигателя).

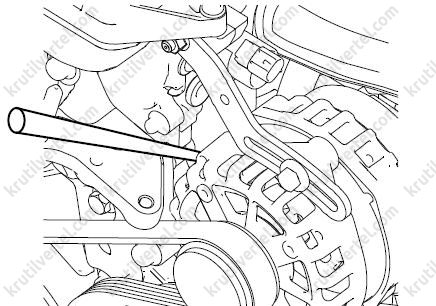

5. Вставьте рычаг между передней опорой и генератором. Переместите генератор, чтобы натянуть ремень привода генератора, как показано на изображении ниже.

Внимание:

Не помещайте рычаг между генератором и регулирующим клапаном системы VVT-i, чтобы не повредить регулирующий клапан системы VVT-i.

6. Убедившись, что натяжение ремня соответствует заданным требованиям, затяните болт А и болт В, как показано на изображении ниже.

Момент затяжки болта А: 24±2 Н∙м

Момент затяжки болта Б: 55±5 Н∙м

Внимание:

После установки генератора сначала затяните болт А, а затем болт Б.

7. Подсоедините разъем жгута проводов генератора.

Общие процедуры по проверке технического состояния систем подзарядки

Внимание:

Проверить, чтобы провода аккумуляторной батареи были подсоединены к клеммам.

Никогда не отсоединять провода от аккумуляторной батареи при работающем двигателе.

Внимание:

В зависимости от года выпуска возможны различные данные показаний.

Измерение напряжения аккумуляторной батареи

1. Если не прошло 20 минут после остановки двигателя, включить зажигание и включить электрические приборы (фары головного освещения, мотор вентилятора, задние противотуманные фары и т.д.) на 60 секунд, чтобы снять поверхностный заряд.

2. Выключить зажигание и выключить электрические приборы.

3. Измерить напряжение аккумуляторной батареи между отрицательной и положительной клеммами аккумуляторной батареи.

Стандартное напряжение: 12.5 – 12.9 В при 20°С.

Если напряжение меньше стандартного, зарядить аккумуляторную батарею.

Проверка клемм аккумуляторной батареи и предохранителей

1. Проверить, чтобы клеммы были нормально прикреплены или не были окислены.

2. Проверить электропроводность предохранителей.

Проверка падения напряжения на выходном разъеме генератора.

1. Выключить зажигание.

2. Отсоединить выходной провод от клеммы «В» генератора. Подсоединить положительный провод амперметра к клемме «В» генератора и отрицательный провод амперметра к выходному разъему. Подсоединить положительный провод вольтметра к клемме «В» генератора и отрицательный провод вольтметра к положительному выводу аккумуляторной батареи.

*Генератор Амперметр Вольтметр АКБ*

Тест

1. Запустить двигатель.

2. Включить фары головного освещения и мотор вентилятора и установить частоту вращения двигателя пока амперметр не покажет 20А. Затем посмотреть показания вольтметра в это время.

Результаты теста

1. Вольтметр может показывать стандартное значение. Стандартное значение: 0.2 В макс.

2. Если значение вольтметра выше, чем стандартное (выше 0.2В), возможно плохие провода. В этом случае проверить провода от клеммы «В» генератора к положительной клемме аккумуляторной батареи. Проверить наличие плохих соединений, изменение цвета вследствие перегрева проводов и т.д. Исправить недостатки и провести тест снова.

3. После завершения теста установить двигатель на холостых оборотах. Выключить фары головного освещения, мотор вентилятора и замок зажигания.

Проверка выходного тока

Подготовка

1. Перед тестом, проверить ниже перечисленные пункты и отрегулировать если необходимо.

Проверить аккумуляторную батарею, установленную на транспортное средство.

Выходной ток используемой аккумуляторной батареи, должен быть равен аккумуляторной батарее слегка разряженной. С полностью заряженной аккумуляторной батареей, тест не может быть выполнен правильно вследствие недостаточной нагрузки.

Проверить натяжение ремня привода генератора.

2. Выключить зажигание.

3. Отсоединить отрицательную клемму с аккумуляторной батареи.

4. Отсоединить выходной провод генератора с клеммы «В» генератора.

5. Подсоединить амперметр постоянного тока (0 – 150 А) последовательно между клеммой «В» и отсоединенным выходным проводом. Подключите отрицательный провод амперметра к отсоединенному выходному проводу.

Примечание:

Затянуть каждое соединение надежно, так как будет протекать сильный ток.

6. Подсоединить вольтметр (0 – 20В) между клеммой «В» и массой. Подсоединить положительный провод к клемме «В» генератора и отрицательный провод на массу.

7. Прикрепить тахометр двигателя и подсоединить отрицательный провод аккумуляторной батареи.

8. Оставить капот транспортного средства открытым.

*Вольтметр Амперметр нагрузка*

Тест

1. Проверить, чтобы вольтметр показывал тоже значение, что и напряжение аккумуляторной батареи. Если вольтметр показывает 0В, значит, есть разрыв цепи в проводах между клеммой «В» генератора и отрицательной клеммой аккумуляторной батареи или плохое соединение с массой.

2. Запустить двигатель и включить фары головного освещения.

3. Включить дальний свет фар головного освещения и переключатель вентилятора обогревателя в положение HIGH, увеличить обороты двигателя до 2500 об/мин и посмотреть значение максимального выходного тока, показанное амперметром.

Примечание:

После запуска двигателя, ток зарядки быстро упадет. Из-за этого действие, описанное выше, должно быть выполнено быстро, чтобы прочитать правильно максимальное значение тока.

Результат

1. Значения амперметра должны быть выше, чем предельное значение. Если ниже, но выходной провод генератора исправен, то необходимо снять генератор с транспортного средства и проверить его. Предельное значение: 70% номинального тока.

Примечание:

Значение номинального выходного тока показано на табличке, прикрепленной к корпусу генератора.

Значение выходного тока изменяется с электрической нагрузкой и температурой генератора.

Поэтому номинальный выходной ток не может быть получен. Если это происходит, включить фары головного освещения или использовать свет другого транспортного средства чтобы увеличить электрическую нагрузку.

Номинальный выходной ток не может быть получен, если температура генератора или окружающей среды слишком высокая.

В таком случае, понизить температуру перед проведением теста.

2. После завершения проверки выходного напряжения, понизить обороты двигателя до холостого хода и выключить зажигание.

3. Отсоединить отрицательную клемму от аккумуляторной батареи.

4. Снять амперметр, вольтметр и тахометр двигателя.

5. Подсоединить выходной провод генератора к клемме «В» генератора.

6. Подсоединить отрицательный провод аккумуляторной батареи.

Тест регулировки напряжения

Целью данного теста является проверка регулятора напряжения.

Подготовка

1. Перед тестом, проверить ниже перечисленные пункты и отрегулировать если необходимо.

Проверить аккумуляторную батарею, установленную на транспортное средство.

Проверить натяжение ремня привода генератора.

2. Выключить зажигание.

3. Отсоединить отрицательную клемму от аккумуляторной батареи.

4. Подсоединить цифровой вольтметр между клеммой «В» генератора и массой корпуса транспортного средства. Подсоединить положительный провод вольтметра к клемме «В» генератора. Подсоединить отрицательный провод к корпусу транспортного средства или к отрицательной клемме аккумуляторной батареи.

5. Отсоединить выходной провод генератора с клеммы «В» генератора.

6. Подсоединить амперметр постоянного тока (от 0 до 150 А) последовательно между клеммой «В» и отсоединить выходной провод. Подсоединить отрицательный провод амперметра к отсоединенному выходному проводу.

7. Прикрепить тахометр двигателя и подсоединить отрицательный провод аккумуляторной батареи.

*Вольтметр Амперметр нагрузка*

Тест

1. Включить зажигание и проверить напряжения аккумуляторной батареи.

Если вольтметр показывает 0В, это означает, что цепь разомкнута между клеммой «В» генератора и аккумуляторной батареей и отрицательной клеммой аккумуляторной батареи.

2. Запустить двигатель. Все приборы и освещение должно быть выключено.

3. Разогнать двигатель до 2500 об/мин и посмотреть показания вольтметра, когда выходное напряжение генератора падает до 10 А или меньше.

Результат

Примечание:

Ниже приведены обобщенные данные по результатам теста и от модели к модели могут отличаться.

1. Если значения вольтметра совпадают с перечисленными значениями в колонки регулируемое напряжение в таблице ниже, то регулятор напряжения работает правильно. Если значения отличаются от стандартных значений, регулятор напряжения или генератор неисправны.

Таблица регулируемых напряжений

2. После завершения теста, понизить обороты двигателя и выключить зажигание.

3. Отсоединить отрицательный провод от аккумуляторной батареи.

4. Снять вольтметр, амперметр и тахометр двигателя.

5. Подсоединить выходной провод генератора к клемме «В» генератора.

6. Подсоединить отрицательный провод к аккумуляторной батарее.
