Радиатор Haval M6 с 2023 года

7. Радиатор

Радиатор системы охлаждения

Снятие и установка

Снятие

Внимание:

Во избежание ожогов запрещается откручивать пробку расширительного бачка, пока двигатель и радиатор горячие.

Если охлаждающая жидкость попала на кожу, немедленно смойте ее. Если она попала в глаза, как можно скорее промойте их большим количеством воды и обратитесь за медицинской помощью.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Слить жидкость из системы охлаждения двигателя (подробнее, см. соответствующий раздел в данной главе).

3. Разрядить систему кондиционирования, с помощью специального оборудования (подробнее, см. соответствующий раздел в главе Система отопления, вентиляции и кондиционирования).

Внимание:

Не допускать утечек хладагента 134а (HFC-134а) из системы кондиционирования, особенно испарение или туманное образование. Не допускать попадания паров хладагента на кожу, слизистую оболочку глаз, и верхних дыхательных путей. Работать в хорошо проветриваемом помещении. При осуществлении работ, связанных с заменой или дозаправкой хладагента системы кондиционирования воздуха необходимо использовать только специализированное оборудование. При случайной утечки хладагента из системы кондиционирования необходимо проверить помещение (обеспечить достаточную вентиляцию) и принять меры для устранения течи хладагента.

В качестве индивидуальных средств защиты от попадания хладагента на человека могут применяться специализированные комбинезоны, перчатки, средства защиты дыхательных путей, а также ткань, которую необходимо оборачивать вокруг трубопроводов около клапанов и мест соединений. Попадание хладагента на части кузова или кожу рук могут вызвать местные обморожения, что может стать причиной получения травм. Обмороженная площадь должна быть немедленно вымыта чистой проточной водой, а затем должна быть оказана медицинская помощь.

Примечание:

Хладагент HFC-134а применяется только на данном транспортном средстве. Использование любого другого хладагента может привести к ухудшению характеристик эффективной работы системы кондиционирования воздуха.

Во избежание повреждения деталей и узлов системы кондиционирования воздуха необходимо применять только специализированные смазочные материалы и хладагент, а при осуществлении работ связанные с заменой или дозаправкой хладагента необходимо использовать только специализированное оборудование и инструмент.

Внимание:

Не допускать смешения хладагентов различных производителей, даже в малых количествах, в противном случае это может стать причиной преждевременного выхода из деталей и узлов системы кондиционирования воздуха, в частности компрессора кондиционера.

Для проведения работ, связанных с дозаправкой или заменой хладагента системы кондиционирования воздуха, салона транспортного средства, необходимо использовать специализированный инструмент – специализированный центр, позволяющий производить полный комплекс работ, связанных с полной или частичной заменой хладагента. В комплексе специализированного центра применяется хладагент марки R-134a. Работы по замене или дозаправки хладагента выполнять в соответствии с инструкцией по эксплуатации специализированного цента. Работы должен выполнять только специально обученный персонал.

Высокое давление в контуре хладагента.

Проводить ремонтные работы только при отсутствии давления в контуре хладагента.

Избегать контакта с хладагентом и рефрижераторным маслом.

Соблюдать требования техники безопасности при обращении с хладагентом R134a.

Соблюдать требования техники безопасности при обращении с рефрижераторным маслом.

4. Снять передний бампер в сборе (подробнее, см. соответствующий раздел в главе Кузов).

5. Снять конденсатор в сборе (подробнее, см. соответствующий раздел в главе Система отопления, вентиляции и кондиционирования).

6. Снять интеркулер в сборе (подробнее, см. соответствующий раздел в главе Система впуска и выпуска).

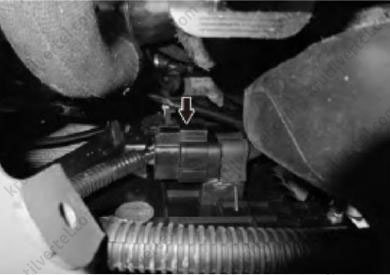

7. Отсоединить разъемный соединитьль жгута проводов вентилятора радиатора, как показано на изображении ниже.

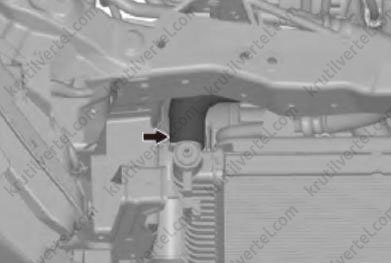

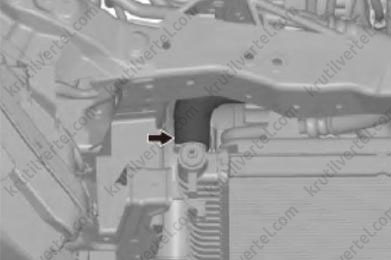

8. Отсоединить подводящий патрубок от радиатора, как показано на изображении ниже.

Внимание:

После отсоединения трубопроводов заглушить оба конца патрубков, чтобы предотвратить попадание внутрь инородных материалов.

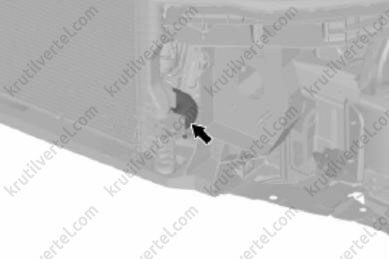

9. Отсоединить отводящий патрубок радиатора, показанный на рисунке ниже.

Внимание:

После отсоединения трубопроводов заглушить оба конца патрубков, чтобы предотвратить попадание внутрь инородных материалов.

10. Отсоединить трубопровод, закрепленный на вентиляторе радиатора.

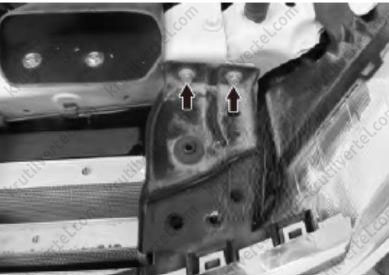

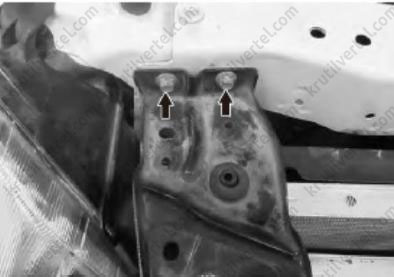

11. Выкрутить два, показанных на рисунке ниже, болта крепления.

12. Снять подвесной монтажный кронштейн с левой стороны радиатора.

13. Выкрутить два болта крепления.

14. Снять подвесной монтажный кронштейн с правой стороны радиатора.

15. Снять радиатор и вентилятор радиатора в сборе.

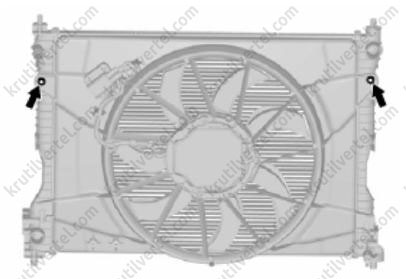

16. Выкрутить два болта крепления, показанных на рисунке ниже.

17. Разъединить радиатор и вентилятор радиатора.

Установка

Внимание:

Затягивать элементы крепления заданными моментами затяжки.

Проверить, не поврежден ли конденсатор, не деформирован ли трубопровод, нет ли протечек.

1. Соединить радиатор и вентилятор радиатора в сборе.

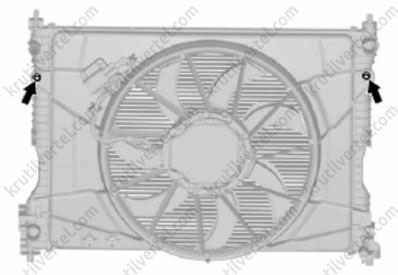

2. Затянуть два болта крепления, показанных на рисунке ниже.

3. Установить радиатор и вентилятор радиатора в моторный отсек.

4. Установить подвесной монтажный кронштейн на правую сторону радиатора.

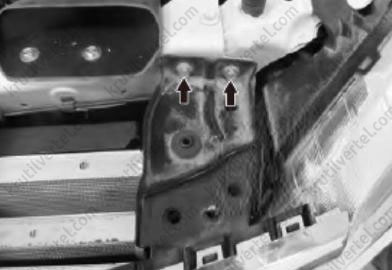

5. Затянуть два болта крепления, как показано на изображении ниже.

6. Установить подвесной монтажный кронштейн на левую сторону радиатора.

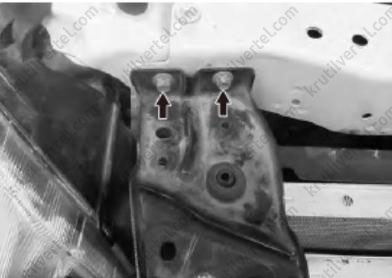

7. Затянуть два болта крепления, показанные на рисунке ниже.

8. Установить трубопровод на вентилятор радиатора и зафиксировать его.

9. Присоединить подводящий патрубок радиатора.

Внимание:

Перед монтажом трубопровода убедиться в отсутствии инородных материалов внутри трубок и в местах соединений.

После установки убедиться, что элементы трубопроводов надежно соединены.

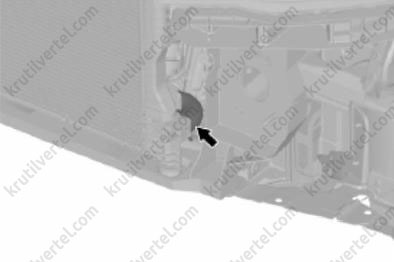

10. Подсоединить подводящий патрубок радиатора, показанный на рисунке ниже.

Внимание:

Перед монтажом трубопровода убедиться в отсутствии инородных материалов внутри трубок и в местах соединений.

После установки убедиться, что элементы трубопроводов надежно соединены.

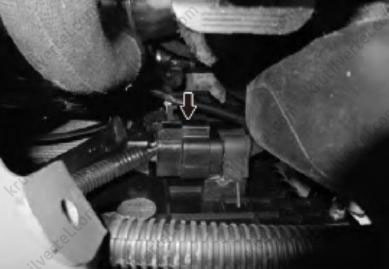

11. Подсоединить разъем жгута электропроводки вентилятора радиатора, как показано на изображении ниже.

Внимание:

Перед установкой электрических разъемов жгутов электропроводки проверить, не повреждены ли его клеммы.

12. Установить интеркулер в сборе (подробнее, см. соответствующий раздел в главе Система впуска и выпуска).

13. Установить конденсатор в сборе (подробнее, см. соответствующий раздел в главе Система отопления, вентиляции и кондиционирования).

14. Установить передний бампер в сборе (подробнее, см. соответствующий раздел в главе Кузов).

15. Подсоединить отрицательную клемму к аккумуляторной батарее.

16. Заполнить систему кондиционирования хладагентом (подробнее, см. соответствующий раздел в главе Система отопления, вентиляции и кондиционирования).

17. Залить жидкость в систему охлаждения двигателя (подробнее, см. соответствующий раздел в данной главе).
