6. Мультимедийная система
Дисплей
Снятие и установка
Снятие
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
2. Снять панель переключателя в сборе.
3. Снять отделение для мелких предметов с панелью USB.

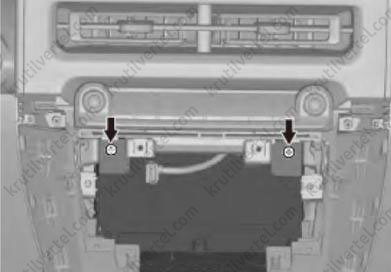

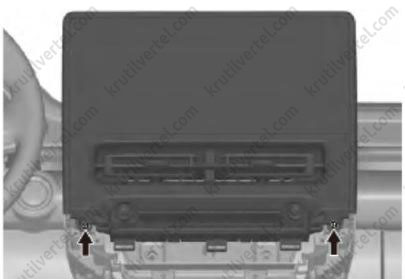

4. Выкрутить два винта крепления, показанные на рисунке ниже.

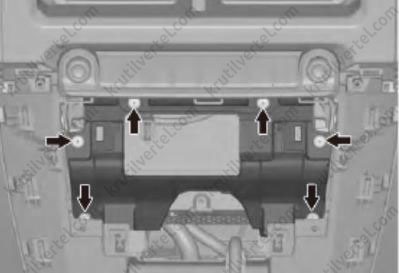

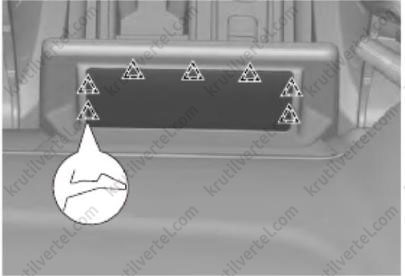

5. Отсоединить 7 фиксаторов; снять заглушки винтов дисплея, как показано на рисунке ниже.
6. Выкрутить четыре винта крепления.
7. Отсоединить разъемный соединитель жгута проводов и снять дисплей с выключателем на центральной панели и с центральным воздуховыпускным отверстием.

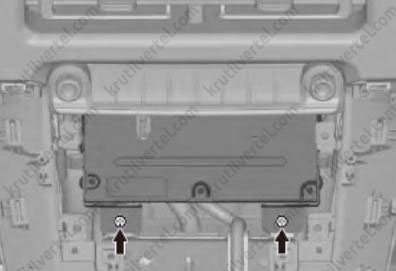

8. Выкрутить четыре винта; снять выключатель на центральной панели управления.

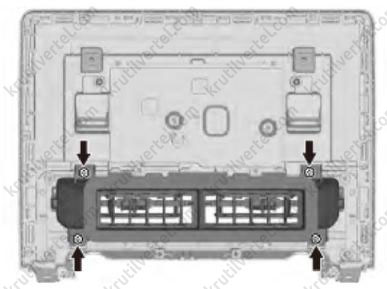

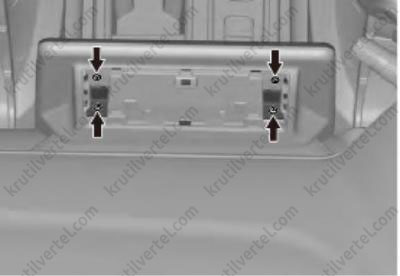

9. Выкрутить четыре винта крепления и снять центральное воздуховыпускное отверстие, как показано на рисунке ниже.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
