Рулевой механизм Haval M6 с 2023 года
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
рулевое управление Haval M6, ремонт рулевого управления Haval M6, моменты затяжки Haval M6, рулевое управление Haval, ремонт рулевого управления Haval, моменты затяжки Haval
3. Рулевой механизм

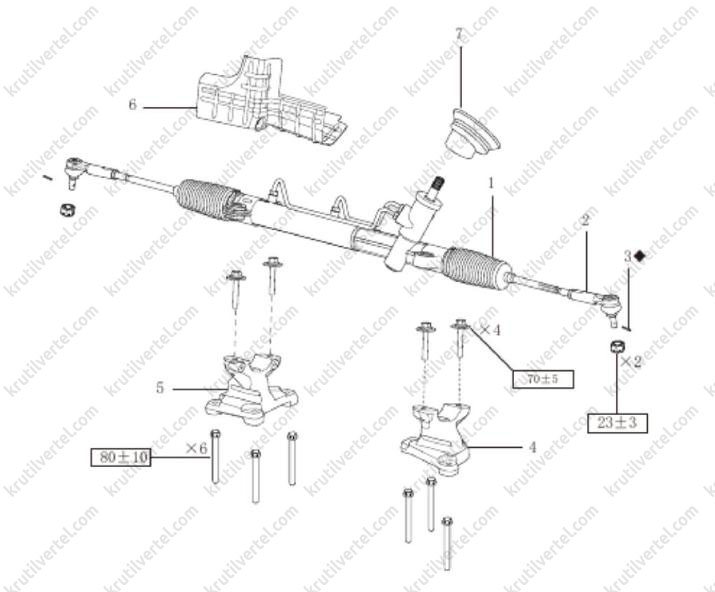

Компоненты
*80±10 Н∙м 23±3 Н∙м 70±5 Н∙м*
- Рулевой механизм в сборе
- Наконечник рулевой тяги в сборе
- Разводной штифт
- Левый кронштейн рулевого управления
- Правый кронштейн рулевого управления
- Тепловой экран рулевого механизма
- Пыльник приводного вала рулевого механизма
Рулевой механизм в сборе
Снятие и установка
Снятие
1. Установить передние колеса в положение для прямолинейного движения.
2. Снять кожух рулевой колонки (подробнее, см. соответствующий раздел в данной главе).

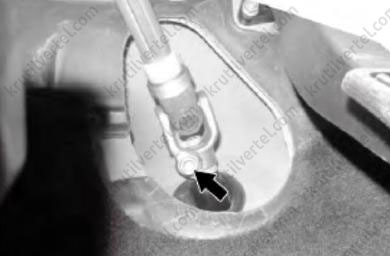

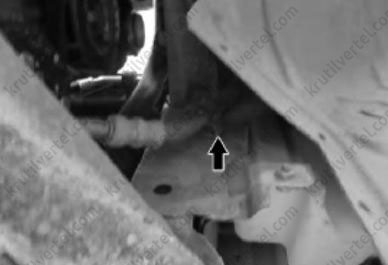

3. Выкрутить болт крепления и отсоединить рулевую колонку с приводным валом в сборе, как показано на изображении ниже.
Примечание:
Нанести установочные метки.
4. Поднять автомобиль на подъемнике. Проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.
5. Снять передние колеса, отвернув гайки крепления.

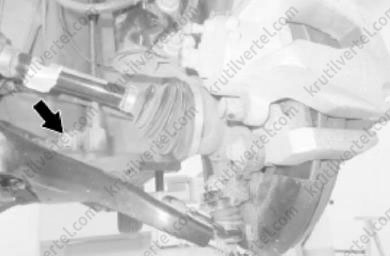

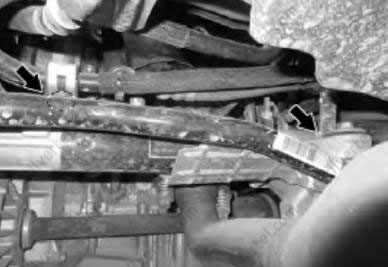

6. Отвернуть гайку крепления и отсоединить левую стойку стержня переднего поперечного стабилизатора, как показано на изображении ниже.
7. Отвернуть гайку крепления и отсоединить правую стойку стержня переднего поперечного стабилизатора.

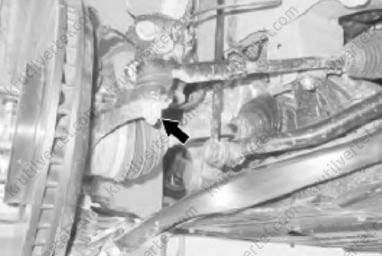

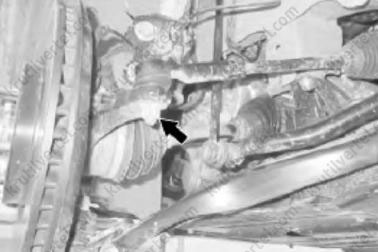

8. Снять стопорный штифт, отвернуть гайку крепления и отсоединить левый наконечник рулевой тяги в сборе, как показано на изображении ниже.
