Привод газораспределительного механизма Haval M6 с 2023 года
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
бензиновый двигатель Haval M6, регулировка клапанов Haval M6, не заводится Haval M6, бензиновый двигатель Haval, регулировка клапанов Haval, не заводится Haval
3. Привод газораспределительного механизма
Цепь привода газораспределительного механизма
Расположение компонентов
- Верхняя направляющая
- Цепь
- Успокоитель
- Натяжитель
- Демпфер
Снятие и установка
Снятие
Внимание:
После снятия цепи ни в коем случае не проворачивайте коленчатый и распределительный валы по отдельности. В противном случае поршни и клапаны могут столкнуться, в результате чего может возникнуть повреждение поршней и клапанов.
1. Снять крышку головки блока цилиндров.
2. Снять ремень привода генератора (подробнее, см. соответствующий раздел в данной главе).
3. Снять правую опору двигателя.
4. Снять кронштейн передней опоры двигателя.
5. Снять топливный насос (подробнее, см. соответствующий раздел в главе Система питания и управления двигателем).

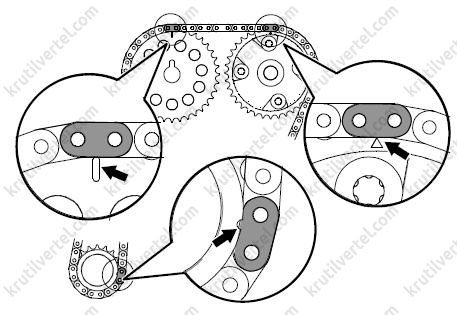

6. Поворачивать коленчатый вал по часовой стрелке, чтобы два синих звена цепи совпали с установочными метками механизма VVTi и звездочки распределительного вала, а темно-коричневое звено цепи совпало с меткой в виде риски.
Внимание:
Запрещается поворачивать коленвал против часовой стрелки (глядя на двигатель спереди).

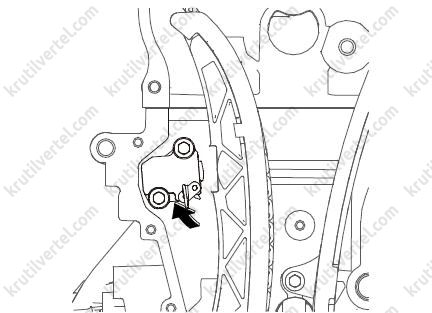

7. Потянуть ограничитель натяжителя вверх, вставьте штифт (можно заменить стальной проволокой) в отверстие натяжного устройства и ограничивающего фланца, как показано на изображении ниже.
