Задняя подвеска Haval M6 с 2023 года

3. Задняя подвеска

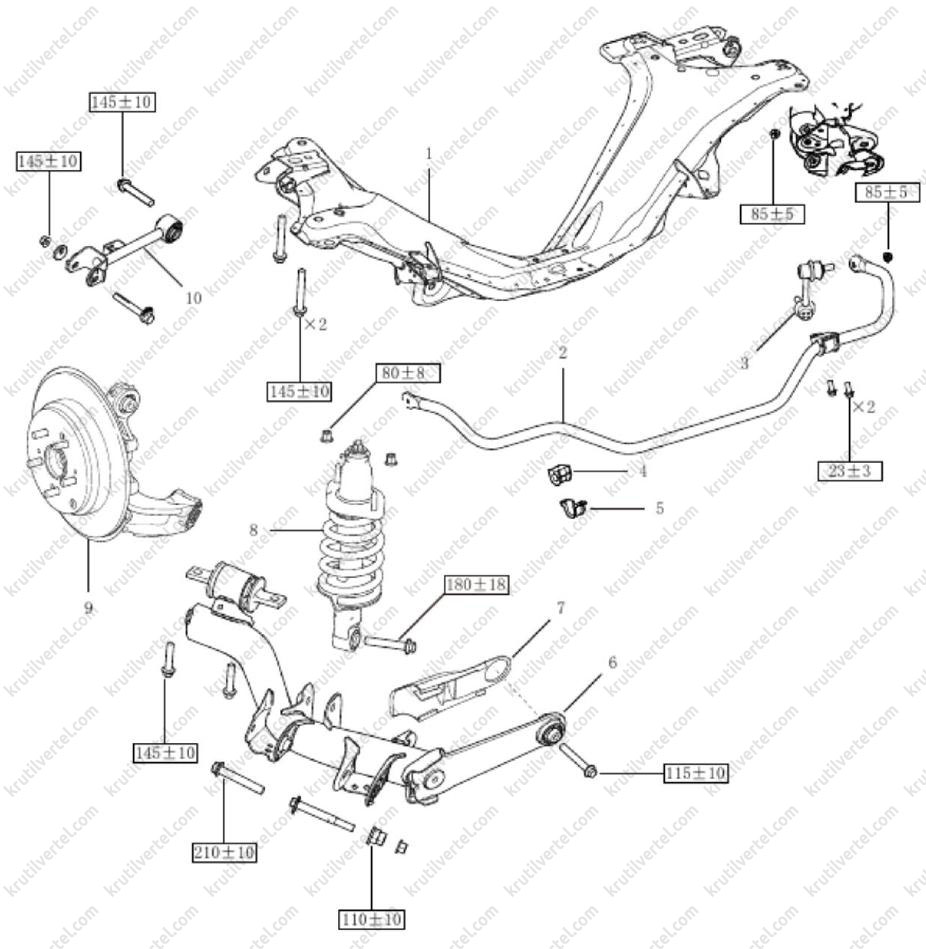

Компоненты

*110±10 Н∙м 210±10 Н∙м 145±10 Н∙м 115±10 Н∙м 180±18 Н∙м 23±3 Н∙м 80±8 Н∙м 85±5 Н∙м*

1. Задний подрамник в сборе
2. Задний стабилизатор поперечной устойчивости в сборе
3. Тяга заднего стабилизатора поперечной устойчивости в сборе
4. Втулка
5. Крепежный кронштейн
6. Задний нижний рычаг
7. Защитная панель заднего нижнего рычага
8. Задний амортизатор с винтовой пружиной в сборе
9. Задний поворотный кулак с колесным тормозом в сборе
10. Задняя горизонтальная направляющая штанга в сборе

Амортизаторная стойка задней подвески

Снятие и установка

Снятие

1. Опустить спинки задних сидений и откиньте сиденья вперед.

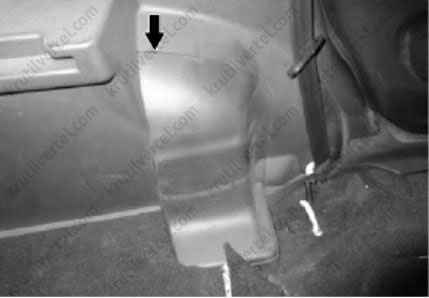

2. Снять накладку для ремонта амортизатора нижней защитной панели стойки С, как показано на изображении ниже.

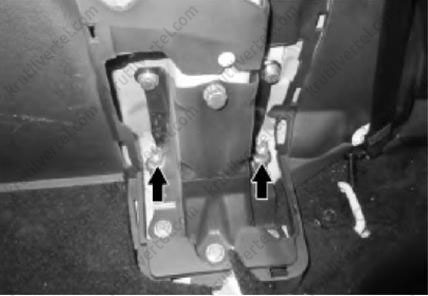

3. Отвернуть две гайки крепления в верхней части амортизатора с винтовой пружиной в сборе, как показано на изображении ниже.

4. Поднять автомобиль на подъемнике, проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

5. Поместить домкрат под нижний рычаг задней подвески и поднимать домкрат до тех пор, пока рычаг не начнет перемещаться вверх.

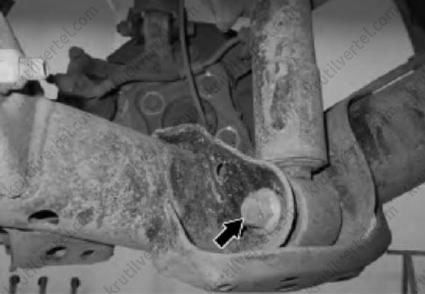

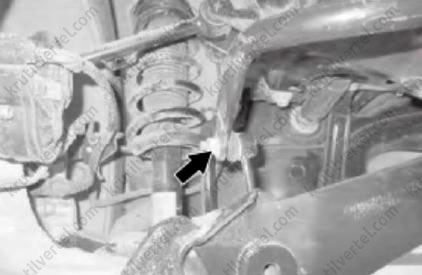

6. Выкрутить болт крепления из нижней части заднего амортизатора с винтовой пружиной в сборе, как показано на изображении ниже.

7. Опустить заднюю подвеску и снять задний амортизатор с винтовой пружиной в сборе.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Разборка и сборка

Разборка

1. Зафиксировать и сжать пружину с помощью специального приспособления.

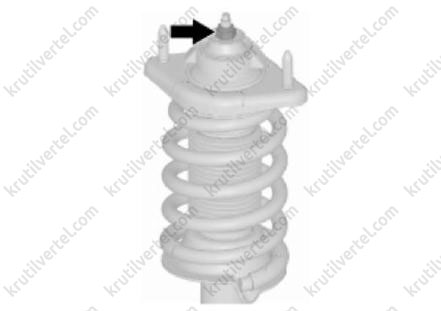

2. Отвернуть верхнюю контргайку стойки задней подвески, как показано на изображении ниже.

3. Снять верхнюю прокладку задней подвески.

4. Снять верхний кронштейн задней подвески.

5. Снять верхнюю опору витой пружины заднего амортизатора.

6. Снять верхнюю прокладку амортизатора задней подвески.

7. Снять шайбу резиновой прокладки задней подвески.

8. Снять втулку опоры амортизатора задней подвески.

9. Снять крышку гнезда заднего амортизатора.

10. Снять витую пружину задней подвески.

11. Снять пылезащитный чехол заднего амортизатора.

12. Снять буфер сжатия заднего амортизатора.

Сборка

1. Зафиксировать задний амортизатор.

2. Установить буфер сжатия заднего амортизатора.

3. Установить пылезащитный чехол заднего амортизатора.

4. Сжать витую пружину с помощью специального приспособления.

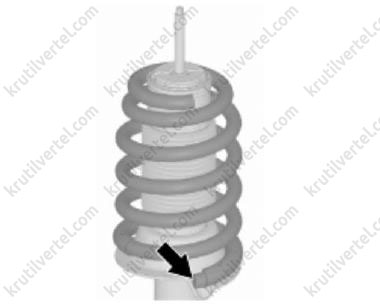

5. Зафиксировать конец витой пружины в углублении нижней опоры, как показано на изображении ниже.

6. Установить крышку гнезда заднего амортизатора.

7. Установить втулку заднего амортизатора.

8. Установить резиновую шайбу заднего амортизатора.

9. Установить верхнюю прокладку амортизатора задней подвески.

10. Установить верхнюю опору витой пружины задней подвески.

11. Установить верхний кронштейн задней подвески.

12. Установить верхнюю прокладку заднего амортизатора.

13. Установить верхнюю контргайку стойки задней подвески.

14. Снять специальное приспособление.

Задний нижний рычаг

Снятие и установка

Снятие

1. Поднять автомобиль на подъемнике, проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

2. Снять задние колеса, отвернув гайки крепления.

3. Поместить домкрат под нижний рычаг задней подвески и поднимать домкрат до тех пор, пока рычаг не начнет перемещаться вверх.

4. Выкрутить гайку крепления и отсоединить стойку заднего поперечного стабилизатора.

5. Выкрутить болт крепления и отсоединить задний амортизатор с винтовой пружиной в сборе.

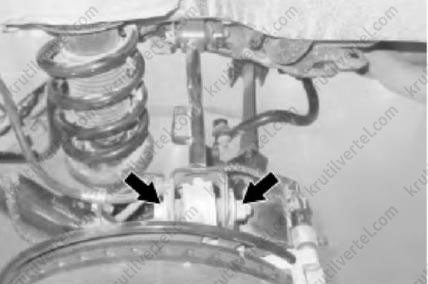

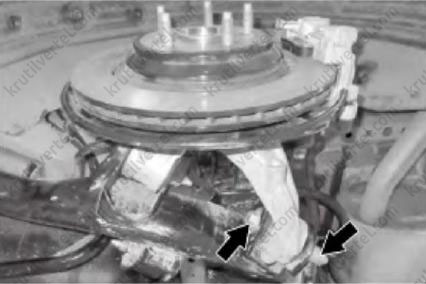

6. Снять стопорную гайку, гайку и эксцентриковый болт на задней части заднего поворотного кулака, как показано на изображении ниже.

Примечание:

Нанести установочные метки.

7. Отвернуть гайки и болты крепления с передней части заднего поворотного кулака и отсоединить задний поворотный кулак и колесный тормоз в сборе.

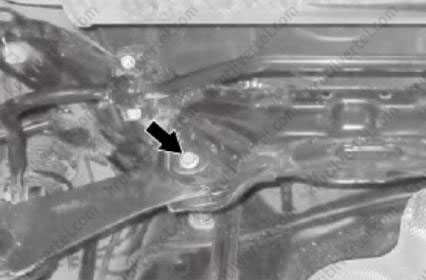

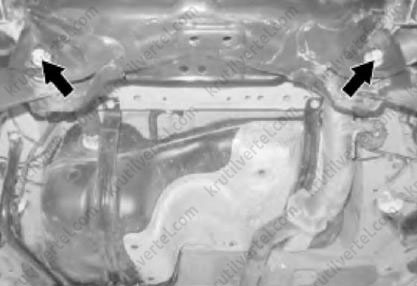

8. Выкрутить 2 болта крепления и отсоединить от кузова автомобиля, как показано на изображении ниже.

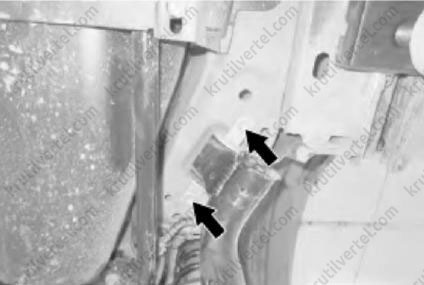

9. Выкрутить болт крепления и отсоединить задний подрамник от кузова, как показано на изображении ниже.

10. Опустить домкрат и снять задний нижний рычаг в сборе.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Примечание:

Совместить установочные метки.

Затянуть элементы крепления заданными моментами затяжки.

Проверить углы установки колес и при необходимости отрегулировать.

Задняя горизонтальная направляющая штанга в сборе

Снятие и установка

Снятие

1. Поднять автомобиль на подъемнике, проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

2. Снять задние колеса, отвернув гайки крепления.

3. Поместить домкрат под нижний рычаг задней подвески и поднимать домкрат до тех пор, пока рычаг не начнет перемещаться вверх.

4. Отсоединить датчик скорости задних колес в сборе от задней горизонтальной направляющей штанги в сборе (подробнее, см. соответствующий раздел в главе Тормозная система).

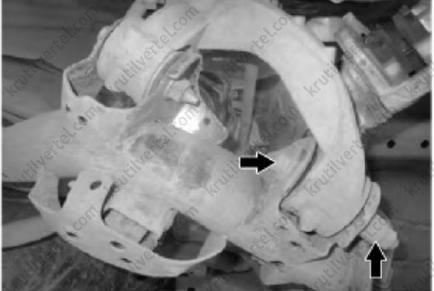

5. Снять стопорную гайку, эксцентриковую шайбу и эксцентриковый болт и отсоединить задний поворотный кулак, как показано на изображении ниже.

Примечание:

Нанести установочные метки.

6. Выкрутить болт крепления и снять заднюю горизонтальную направляющую штангу в сборе.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Примечание:

Проверить углы установки колес и при необходимости отрегулировать.

Совместить установочные метки.

Затянуть элементы крепления заданными моментами затяжки.

Задний стабилизатор поперечной устойчивости в сборе

Снятие и установка

Снятие

1. Поднять автомобиль на подъемнике, проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

2. Поместить домкрат под нижний рычаг задней подвески и поднимать домкрат до тех пор, пока рычаг не начнет перемещаться вверх.

3. Отвернуть гайку крепления и отсоединить задний стабилизатор поперечной устойчивости и стойку стабилизатора слева, как показано на изображении ниже.

4. Отвернуть гайку крепления и отсоединить задний стабилизатор поперечной устойчивости и стойку стабилизатора справа.

5. Выкрутить 4 болта крепления и снять задний стабилизатор поперечной устойчивости, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Примечание:

Затянуть элементы крепления заданными моментами затяжки.

Задний подрамник в сборе

Снятие и установка

Снятие

1. Поднять автомобиль на подъемнике, проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

2. Снять задние колеса, отвернув гайки крепления.

3. Поместить домкрат под нижний рычаг задней подвески и поднимать домкрат до тех пор, пока рычаг не начнет перемещаться вверх.

4. Снять поперечную тягу задней подвески.

5. Снять стабилизатор поперечной устойчивости задней подвески.

6. Выкрутить 2 болта крепления и отсоединить нижний рычаг задней подвески, как показано на изображении ниже.

7. Снять основной глушитель (подробнее, см. соответствующий раздел в главе Система впуска и выпуска).

8. Используя подходящий домкрат, подпереть задний подрамник в сборе.

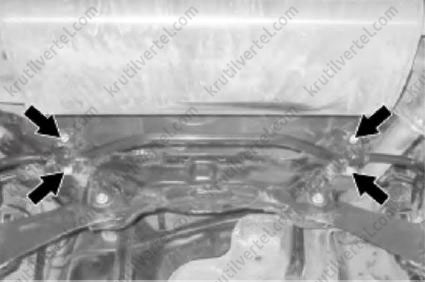

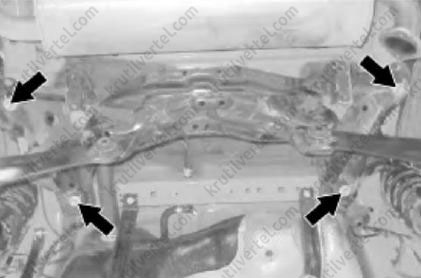

9. Выкрутить 4 болта крепления и отсоединить задний подрамник от кузова, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Примечание:

Затянуть элементы крепления заданными моментами затяжки.

Проверить углы установки колес и при необходимости отрегулировать (подробнее, см. соответствующий раздел в данной главе).

Ступица заднего колеса

Снятие и установка

Снятие

1. Снять автомобиль со стояночного тормоза

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Поднять автомобиль на подъемнике, проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

4. Снять задние колеса, отвернув гайки крепления.

5. Выкрутить два болта крепления и отсоединить задний тормозной суппорт (подробнее, см. соответствующий раздел в главе Тормозная система).

Примечание:

Не отсоединять от тормозного суппорта тормозной шланг. Подвесить суппорт, используя подходящий отрезок провода, за элемент подвески, чтобы избежать повреждения тормозного шланга из-за его натяжения.

6. Снять задний тормозной диск и тормозной барабан (подробнее, см. соответствующий раздел в главе Тормозная система).

7. Выкрутить болт крепления и отсоединить датчик скорости вращения задних колес (подробнее, см. соответствующий раздел в главе Тормозная система).

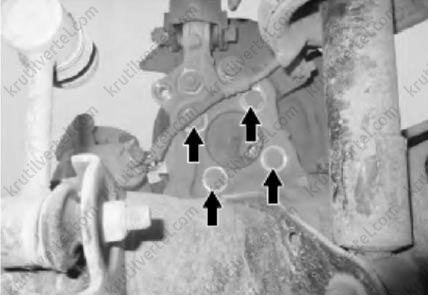

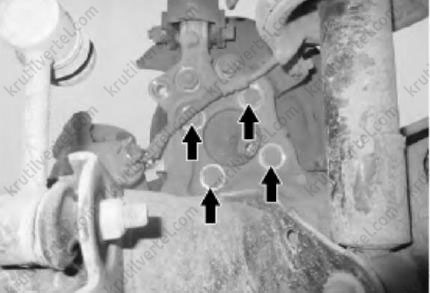

8. Выкрутить 4 болта крепления и снять ступицу заднего колеса в сборе, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Примечание:

Затянуть элементы крепления заданными моментами затяжки.

Проверить углы установки колес и при необходимости отрегулировать (подробнее, см. соответствующий раздел в данной главе).

Цапфа заднего колеса

Снятие и установка

Снятие

1. Снять автомобиль со стояночного тормоза

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

вывода аккумуляторной батареи

3. Поднять автомобиль на подъемнике, проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

4. Снять задние колеса, отвернув гайки крепления.

5. Выкрутить 2 болта крепления и снять кронштейн заднего тормозного шланга.

6. Выкрутить 2 болта крепления и отсоединить задний тормозной суппорт (подробнее. См соответствующий раздел в главе Тормозная система).

Примечание:

Не отсоединять от тормозного суппорта тормозной шланг. Подвесить суппорт, используя подходящий отрезок провода, за элемент подвески, чтобы избежать повреждения тормозного шланга из-за его натяжения.

7. Снять задний тормозной диск и тормозной барабан (подробнее, см. соответствующий раздел в главе Тормозная система).

8. Выкрутить болт крепления и отсоединить датчик скорости вращения задних колес (подробнее, см. соответствующий раздел в главе Тормозная система).

9. Выкрутить 4 болта крепления и снять ступицу заднего колеса в сборе, как показано на изображении ниже.

10. Поместить домкрат под нижний рычаг задней подвески и поднимать домкрат до тех пор, пока рычаг не начнет перемещаться вверх.

11. Снять стопорную гайку, эксцентриковую шайбу и эксцентриковый болт и отсоединить заднюю горизонтальную направляющую штангу в сборе, как показано на изображении ниже.

Примечание:

Нанести установочные метки.

12. Снять стопорную гайку, эксцентриковую гайку и эксцентриковый болт, как показано на изображении ниже.

Примечание:

Нанести установочные метки.

13. Отвернуть гайки, болты крепления, после чего снять заднюю цапфу со втулкой в сборе.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Примечание:

Совместить установочные метки.

Затянуть элементы крепления заданными моментами затяжки.

Проверить углы установки колес (подробнее, см. соответствующий раздел в данной главе).

Разборка и сборка

Сборка

1. При помощи маркера сделать две отметки на малой втулке цапфы заднего колеса, чтобы сверить положение при запрессовке.

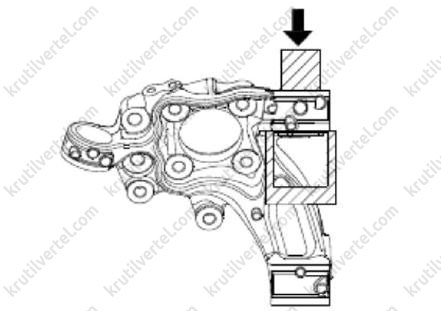

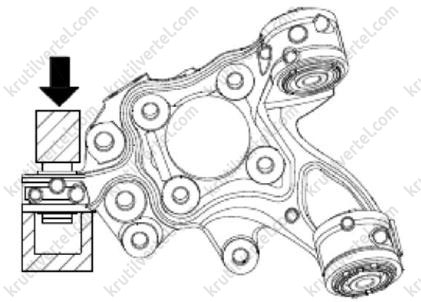

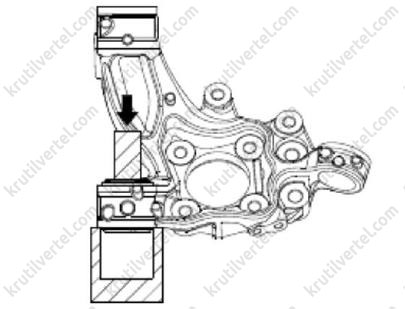

2. При помощи инструментов и пресса снять малую втулку заднего поворотного кулака, как показано на изображении ниже.

Внимание:

Чтобы выпрессовать втулку, нажимать на втулку в направлении, перпендикулярном втулке.

3. При помощи маркера сделать две отметки на цапфе заднего колеса согласно первому и второму положению большой втулки, чтобы сверить положение при запрессовке.

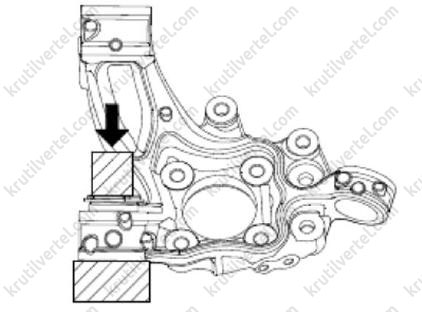

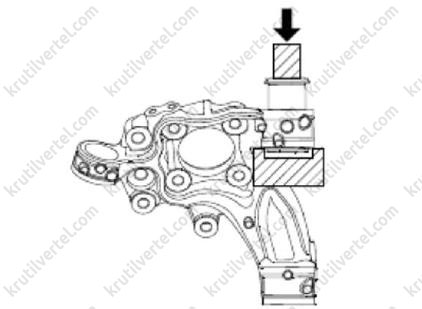

4. При помощи специальных инструментов и пресса снять втулку задней цапфы колеса, как показано на изображении ниже.

Внимание:

Чтобы выпрессовать втулку, нажимать на втулку в направлении, перпендикулярном втулке.

Сначала выпрессовать первую втулку опоры заднего колеса, а затем — вторую.

Установка

1. Выровнять отметки, сделанные при демонтаже, затем установить первую и вторую втулки поворотного кулака, как показано на изображении ниже.

Примечание

Чтобы выпрессовать втулку, прикладывать усилие на втулку в направлении, перпендикулярном втулке.

Сначала установить вторую втулку опоры заднего колеса, а затем — первую.

2. Выровнять отметки, сделанные при демонтаже, затем установить малую втулку цапфы заднего колеса, как показано на изображении ниже.

Примечание:

Чтобы выпрессовать втулку, прикладывать усилие на втулку в направлении, перпендикулярном втулке.
