Ремни безопасности Haval M6 с 2023 года

2. Ремни безопасности

Меры предосторожности

Внимание:
- Система ремней безопасности, которая не сработала при аварии, подлежит тщательной проверке и замене при обнаружении повреждений или нарушений в работе. Не отбеливайте и не окрашивайте ремень безопасности. Используйте для очистки ремня безопасности только нейтральный мыльный раствор, мягкую щетку или ткань. Избегайте контакта ремня безопасности с острыми и способными причинить ущерб предметами. Избегайте изгиба или повреждения замка ремня безопасности или любой части язычка замка. При повреждении ремня безопасности замените его.
- Используйте только правильные крепежные болты и винты ремня безопасности. При установке крепежных болтов ремня безопасности сначала затяните болты вручную для обеспечения совмещения резьбы.
- Ремень безопасности и натяжители должны обслуживаться в качестве комплектной запасной части, не пытайтесь ремонтировать их раздельно.
- Убедиться, что номер запасной части соответствует конкретному положению сиденья автомобиля.
- Не используйте ремень безопасности другого сиденья.

Проверки

Проверить работу звукового сигнала, оповещающего о непристегнутом ремне безопасности

1. Поднять автомобиль при помощи подъемника. Проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

2. Поместить предмет достаточной массы на пассажирское сиденье.

Примечание:
Осторожно положите груз на сиденье, не позволяя ему касаться спинки.

3. Выполнить запуск автомобиля.

4. Намеренно не пристегивайте ремень безопасности сиденья водителя или пассажира при движении со скоростью 25 км/ч или выше убедиться, что зуммер на приборной панели подает сигнал о непристегнутом ремне безопасности с частотой 1 Гц в течение 90 с.

5. После того, как звучание сигнала прекратится, пристегните ремень безопасности водителя или пассажира. По достижении автомобилем скорости 25 км/ч и выше, отстегните ремень безопасности водителя или пассажира. При этом должен снова прозвучать звуковой сигнал.

Ходовое испытание

1. Ремни безопасности передних сидений должны быть пристегнуты правильно.

2. При скорости 16 км/ч резко нажмите на педаль тормоза. Убедиться, что в этот момент ремень безопасности заблокирован и его нельзя отстегнуть.

Примечание:
Проводите испытания в безопасном месте. Если ремень безопасности не заблокирован, демонтируйте узел ремня безопасности и произведите диагностику. Перед установкой нового узла ремня безопасности убедиться, что все работает исправно.

Диагностика и проверка

Проверка катушки

Примечание:
- Перед техническим обслуживанием катушек ремней безопасности передних сидений с функцией преднатяжителя ознакомьтесь с расположением компонентов системы SRS, мерами предосторожности и правилами эксплуатации.
- Ни в коем случае не разбирайте ремень безопасности на компоненты.

1. Перед монтажом катушки проверить, свободно ли вытягивается ремень безопасности.

2. Медленно наклоняйте катушку до тех пор, пока отклонение от положения установки не станет меньше или равно 12°. Убедиться в том, что при этом не происходит блокировки ремня безопасности. Когда угол наклона катушки превышает 27°, ремень безопасности блокируется.

3. При обнаружении какой-либо неисправности, связанной с ремнем безопасности, выполнить замену узла ремня безопасности.

Проверить узел ремня безопасности

1. Проверить, не обмотан ли ремень безопасности, не навешивается ли он на другие узлы.

2. После установки фиксирующих элементов проверить, насколько свободно они двигаются по крепежным болтам. При необходимости снять крепежные болты и проверить, не испортилось ли уплотнительное кольцо и другие элементы, правильно ли они установлены.

3. Убедиться, что ремень безопасности исправен и сохранил свой цвет. Если ремень безопасности требуется вымыть, следует использовать только мыло и воду. После мытья насухо протрите ремень безопасности чистой тряпкой.

Примечание:
Скопление загрязнения на металлическом ободе фиксатора в верхней части ремня безопасности может привести к медленному стягиванию ремня безопасности. В таком случае для очистки металлического обода фиксатора от загрязнений нужно использовать кусочек чистой ткани, смоченный в изопропиловом спирте.

4. Медленно вытяните ремень безопасности, чтобы убедиться, что он не блокируется. Ремень безопасности может заблокироваться только во время внезапной остановки автомобиля или при столкновении.

5. Убедиться, что ремень безопасности может автоматически втягиваться.

6. При обнаружении какой-либо неисправности, связанной с ремнем безопасности, выполнить замену узла ремня безопасности.

Проверить работу индикатора непристегнутого ремня безопасности

1. Установить замок зажигания в положение ВКЛ. (ON).

2. Если ремень безопасности водителя или переднего пассажира (если сиденье переднего пассажира занято) не пристегнут, на приборной панели должен гореть индикатор непристегнутого ремня безопасности.

3. В случае пристегивания ремня безопасности водителя или переднего пассажира (если сиденье переднего пассажира занято) индикатор непристегнутого ремня безопасности на приборной панели должен начать мигать.

Ремень безопасности переднего сиденья

Снятие и установка

Внимание:
Всегда после аварии, необходимо выполнить полную проверку технического состояния, описанных ниже элементов системы пассивной безопасности.
- Инерционные натяжители ремней безопасности.
- Замки (пряжки) ремней безопасности.
- Датчик натяжения ремня безопасности (если автомобиль оборудован).
- Опору пряжки переднего ремня безопасности.
- Регулятор высоты ремня безопасности.
- Кронштейн крепления детского сиденья
- Автоматический блокиратор натяжителя ремня, в случае установки детского сиденья.
При обнаружении каких-либо неисправностей или нарушений в работе ремней безопасности и их элементов, необходимо заменить систему ремне безопасности в сборе. Несоблюдение данных предписаний может привести к тяжелым последствиям в случае аварии.
После аварии со срабатыванием автоматических преднатяжителей ремней безопасности, необходимо заменить натяжители в сборе.

Снятие

Примечание:
- Для защиты рук надевайте перчатки.
- Не допускайте повреждения других деталей внутренней отделки автомобиля.

1. Отсоединить отрицательную клемму от аккумуляторной батареи и выждать 90 секунд перед началом работ (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять часть уплотнения проема передней двери.

3. Отсоединить 3 зажима и снять защитную панель порога левой передней двери.

4. Снять часть уплотнителя проема задней двери.

5. Снять подушки сидений заднего ряда (подробнее, см. соответствующий раздел в главе Кузов).

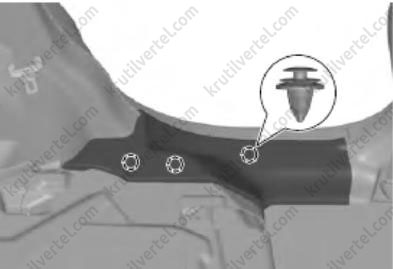

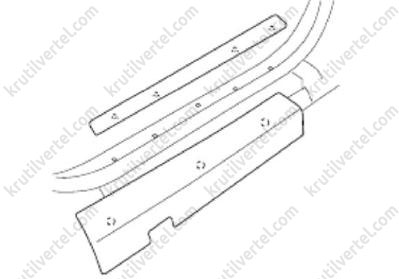

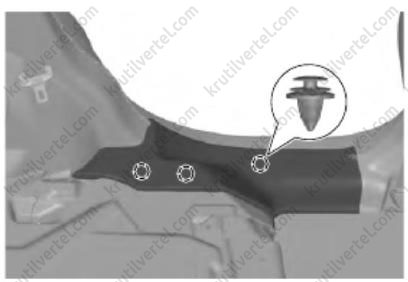

6. Отсоединить 3 зажима и снять защитную панель порога задней двери, как показано на изображении ниже.

7. Переместить передние сиденья вперед до максимума.

8. Снять крюки сидений.

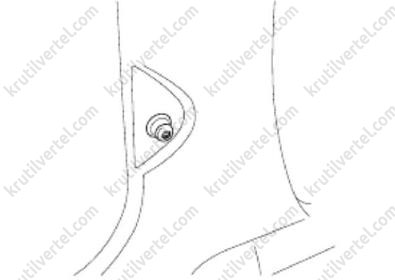

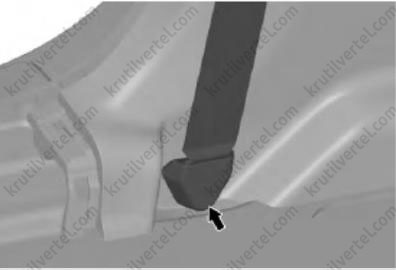

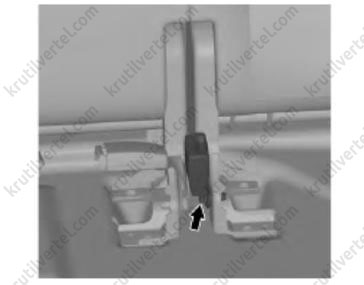

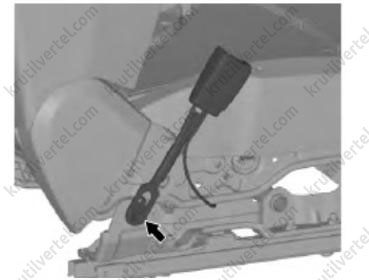

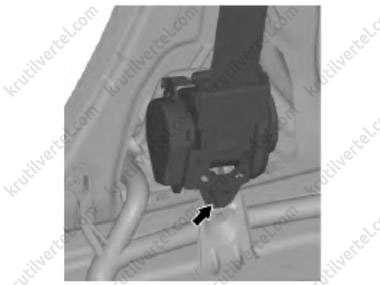

9. Снять нижние болты крепления ремня безопасности передних сидений, как показано на изображении ниже.

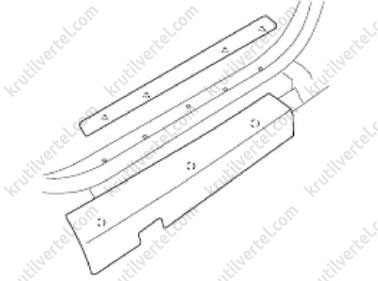

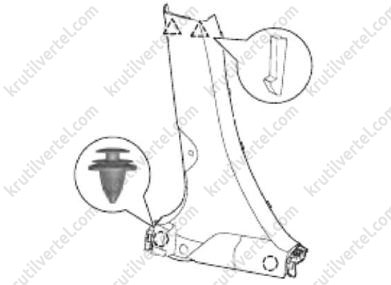

10. Снять 2 фиксатора и 2 зажима и снять нижнюю защитную панель стойки В, как показано на изображении ниже.

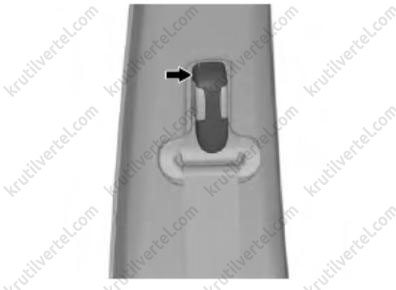

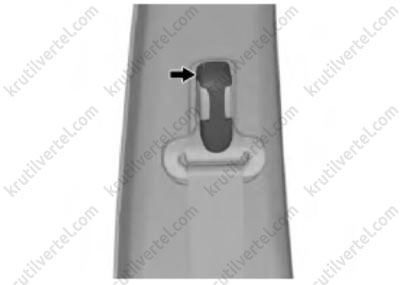

11. Снять крышку болта регулятора высоты ремня безопасности, как показано на изображении ниже.

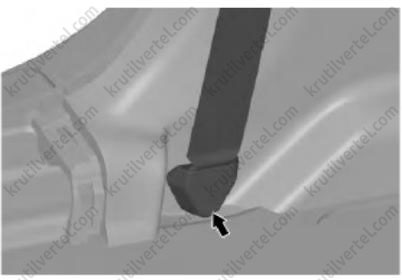

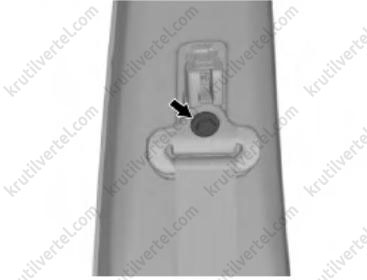

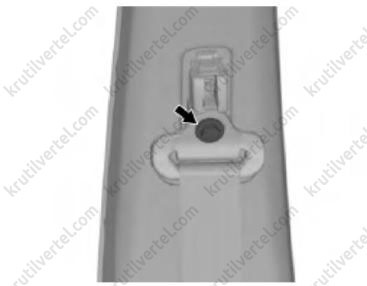

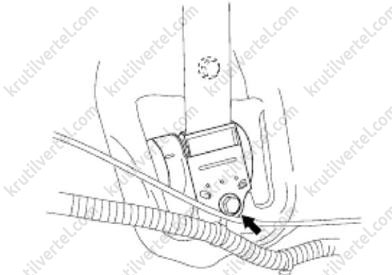

12. Выкрутить анкерный болт, соединяющий устройство регулировки высоты с ремнем безопасности, как показано на изображении ниже.

13. Выкрутить болты крепления катушки, отсоединить разъем жгута проводов и снять ремень безопасности переднего сиденья.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Замок ремня безопасности переднего сиденья

Снятие и установка

Снятие

Примечание:
- Для защиты рук надевайте перчатки.
- Не допускайте повреждения других деталей внутренней отделки автомобиля. и наоборот.

1. Отсоединить отрицательную клемму от аккумуляторной батареи и выждать 90 секунд перед началом работ (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять сиденье водителя в сборе (подробнее, см. соответствующий раздел в главе Кузов).

3. Выкрутить болт крепления, отсоединить вставку ремня безопасности от фиксатора ремня безопасности и снять замок ремня безопасности переднего сиденья.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:
Затягивать элементы крепления заданными моментами затяжки.

Устройство регулировки высоты

Снятие и установка

Снятие

Примечание:
- Для защиты рук надевайте перчатки.
- Не допускайте повреждения других деталей внутренней отделки автомобиля.

1. Отсоединить отрицательную клемму от аккумуляторной батареи и выждать 90 секунд перед началом работ (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять часть уплотнения проема передней двери.

3. Отсоединить 3 зажима и снять защитную панель порога левой передней двери, как показано на изображении ниже.

4. Снять часть уплотнителя проема задней двери.

5. Снять подушки сидений заднего ряда (подробнее, см. соответствующий раздел в главе Кузов).

6. Отсоединить 3 зажима и снять защитную панель порога задней двери, как показано на изображении ниже.

7. Переместить передние сиденья вперед до максимума.

8. Снять крюки сидений.

9. Снять нижние болты крепления ремня безопасности передних сидений, как показано на изображении ниже.

10. Снять 2 фиксатора и 2 зажима и снять нижнюю защитную панель стойки В.

11. Снять крышку болта регулятора высоты ремня безопасности, как показано на изображении ниже.

12. Снять анкерный болт, соединяющий устройство регулировки высоты с ремнем безопасности.

13. Снять фиксатор и зажим крепления, после чего снять верхнюю защитную панель стойки В.

14. Выкрутить два болта крепления и снять устройство регулировки высоты.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:
Затягивать элементы крепления заданными моментами затяжки.

Ремни безопасности в сборе с двух сторон второго ряда сидений

Снятие и установка

Снятие

Примечание:
- Для защиты рук надевайте перчатки.
- Не допускайте повреждения других деталей внутренней отделки автомобиля.

Порядок работы на правой стороне аналогичен порядку работы на левой стороне

1. Выключить зажигание.

2. Отсоединить отрицательную клемму от аккумуляторной батареи и выждать 90 секунд перед началом работ (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять часть уплотнителя проема задней двери.

4. Снять сиденья заднего ряда (подробнее, см. соответствующий раздел в главе Кузов).

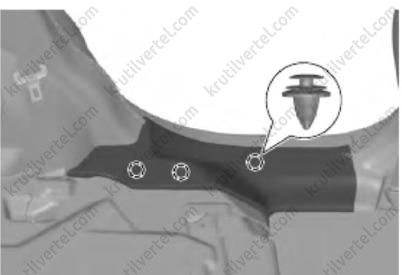

5. Отсоединить 3 зажима и снять защитную панель порога задней двери, как показано на изображении ниже.

6. Снять затемняющую шторку в сборе.

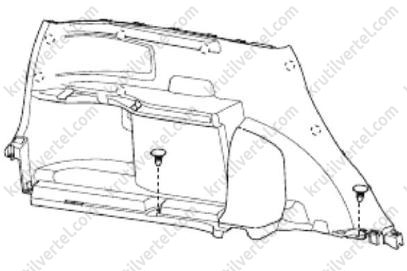

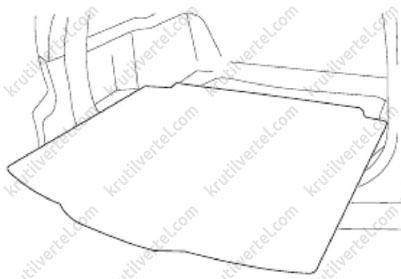

7. Снять накладку запасного колеса в сборе, как показано на изображении ниже.

8. Снять 6 зажимов, поднять и снять облицовку порога двери багажника.

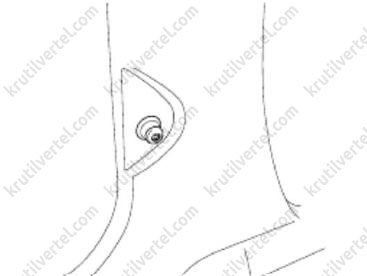

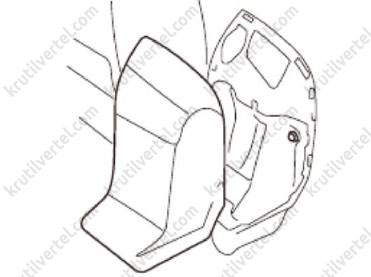

9. Снять накладку для осмотра и ремонта нижней стойки С и болты, как показано на изображении ниже.

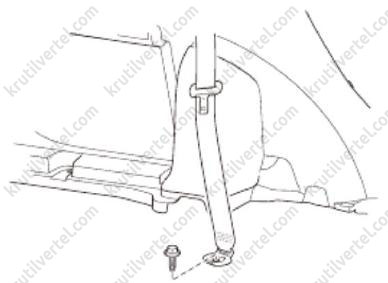

10. Отсоединить нижние крепления ремней безопасности заднего сиденья.

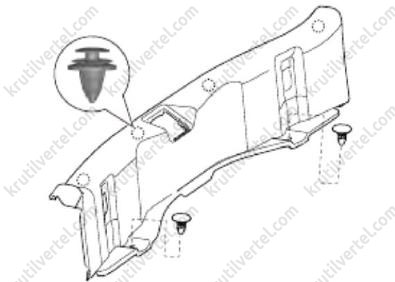

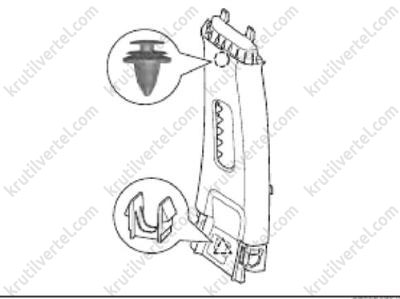

11. Отсоединить 9 зажимов и снять нижнюю защитную панель стойки С, как показано на изображении ниже.

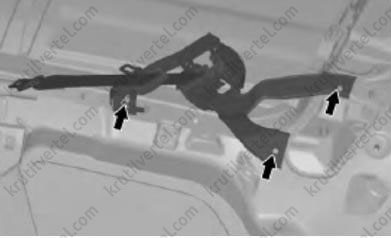

12. Отсоединить верхние крепления ремней безопасности заднего сиденья, как показано на изображении ниже.

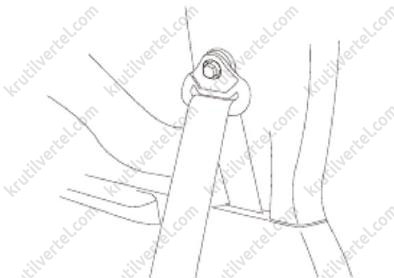

13. Открутить один болт и снять ремни безопасности задних сидений.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:
Затягивать элементы крепления заданными моментами затяжки.

Ремень безопасности центрального места второго ряда сидений

Снятие и установка

Снятие

Примечание:
- Для защиты рук надевайте перчатки.
- Не допускайте повреждения других деталей внутренней отделки автомобиля.

1. Снять потолок (подробнее, см. соответствующий раздел в главе Кузов).

2. Открутить три болта и снять ремень безопасности заднего центрального сиденья, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:
Затягивать элементы крепления заданными моментами затяжки.

Замок заднего левого ремня безопасности второго ряда сидений

Снятие и установка

Снятие

Примечание:
- Для защиты рук надевайте перчатки.
- Не допускайте повреждения других деталей внутренней отделки автомобиля.

1. Снять подушки сидений заднего ряда (подробнее, см. соответствующий раздел в главе Кузов).

2. Открутить болт и снять замок ремня безопасности левого сиденья второго ряда, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:
Затягивать элементы крепления заданными моментами затяжки.
