7. Система бесключивого доступа и защиты от угона
Контролер PEPS в сборе
Снятие и установка
Снятие
Внимание:
Если минусовая клемма аккумулятора отсоединена, а автомобиль заперт, при открытии двери механическим ключом и включении отрицательной клеммы аккумулятора автомобиль подаст звуковой сигнал.
В этом случае нажать на кнопку разблокировки на смарт-ключе, чтобы выключить звуковой сигнал.
Перед отсоединением аккумуляторной батареи необходимо выключить зажигание.
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
2. Снять правую предохранительную крышку приборной панели.
3. Снять перчаточный ящик в сборе (подробнее, см. соответствующий раздел в главе Кузов).
4. Снять защитную панель порога правой передней двери.
5. Снять нижнюю защитную панель правой стойки А (подробнее, см. соответствующий раздел в главе Кузов).

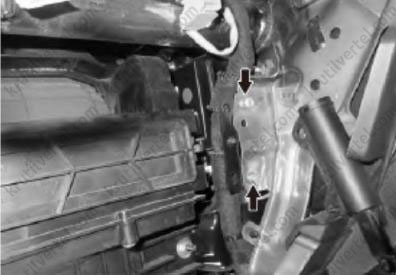

6. Выкрутить два болта крепления, показанные на рисунке ниже.
![система бесключивого доступа Haval M6 с 2023 года, защиты от угона Хавал М6 с 2023 года]( "Выкрутить два болта крепления, показанные на рисунке")
7. Отсоединить разъем жгута проводов.
8. Снять контроллер PEPS с кронштейном в сборе.

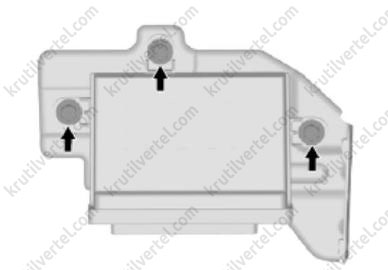

9. Выкрутить три болта крепления.
![система бесключивого доступа Haval M6 с 2023 года, защиты от угона Хавал М6 с 2023 года]( "Выкрутить три болта крепления")
10. Снять контроллер PEPS.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Примечание:
После замены контроллера PEPS на новый необходимо подключить диагностический прибор, заново произвести прошивку конфигурации и выполнить адаптацию контроллера PEPS, ключа, ESCL и ЕСМ.
Кнопка запуска одним нажатием
Снятие и установка
Снятие
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
2. Снять центральную панель в сборе (подробнее, см. соответствующий раздел в главе Кузов).
3. Снять кронштейн центральной панели в сборе.
4. Снять заднюю крышку дисплея.
5. Снять облицовку передней панели.
6. Проведите демонтаж верхней крышки комбинированного переключателя.
7. Снять левую декоративную панель приборной панели в сборе (подробнее, см. соответствующий раздел в главе Кузов).
8. Отсоединить разъем пучка проводов кнопки запуска.

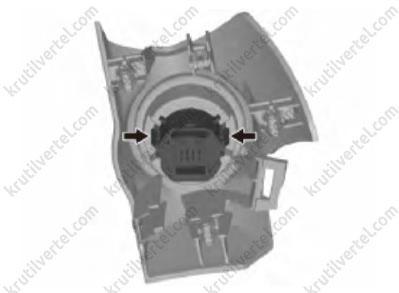

9. Освободить два фиксатора крепления, вытолкнуть наружу кнопку запуска, как показано на рисунке ниже.
![система бесключивого доступа Haval M6 с 2023 года, защиты от угона Хавал М6 с 2023 года]( "Освободить два фиксатора крепления, вытолкнуть наружу кнопку запуска, как показано на рисунке")
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Переключатель блокировки замков PEPS
Снятие и установка
Снятие
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
2. Снять наружную ручку левой передней двери.
Примечание:
Переключатель блокировки замков PEPS встроен в наружную ручку передней двери.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Микропереключатель двери багажного отделения
Снятие и установка
Снятие
1. Открыть дверь багажного отделения.
2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
3. Снять защитную панель двери багажного отделения.
4. Снять декоративную панель фонаря освещения номерного знака.

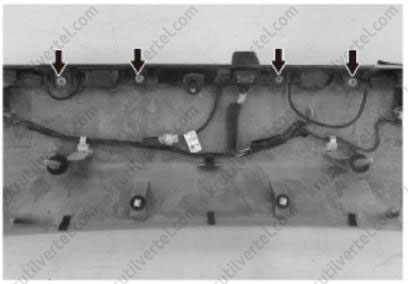

5. Выкрутить четыре винта крепления и снять кронштейн крепления фонаря освещения номерного знака, как показано на рисунке ниже.
![система бесключивого доступа Haval M6 с 2023 года, защиты от угона Хавал М6 с 2023 года]( "Выкрутить четыре винта крепления и снять кронштейн крепления фонаря освещения номерного знака, как показано на рисунке")

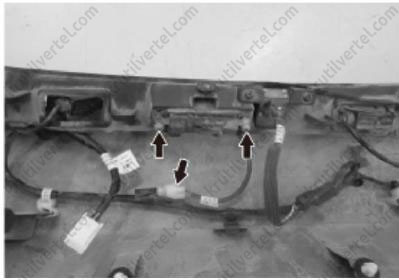

6. Отсоединить разъем жгута проводов и выкрутить два винта крепления.
![система бесключивого доступа Haval M6 с 2023 года, защиты от угона Хавал М6 с 2023 года]( "Отсоединить разъем жгута проводов и выкрутить два винта крепления")
7. Снять микропереключатель двери багажного отделения.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Низкочастотная антенна (в заднем бампере)
Снятие и установка
Снятие
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
2. Снять задний бампер в сборе (подробнее, см. соответствующий раздел в главе Кузов).
3. Отсоединить разъем жгута проводов.

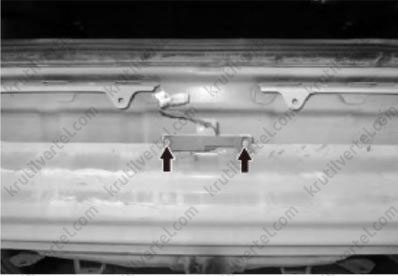

4. Выкрутить два, показанных на рисунке ниже, винта крепления.
![система бесключивого доступа Haval M6 с 2023 года, защиты от угона Хавал М6 с 2023 года]( "Выкрутить два, показанных на рисунке ниже, винта крепления")
5. Снять низкочастотную антенну в сборе.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Система защиты от угона (в зависимости от комплектации)
Описание системы безопасности
Центральная система управления включает модуль управления кузова и противоугонный модуль, основные функции системы включают управление электроприводами четырех дверных замков, дистанционное открывание и закрывание дверных замков, управление внутренним освещением, блокировку запуска двигателя автомобиля в противоугонном режиме, включение аварийной сигнализации в случае попытки несанкционированного проникновения в автомобиль на стоянке. Более подробная информация касательно управления системой изложена в руководстве по эксплуатации автомобиля, а принципы управления показаны на рисунке ниже.
Функции дистанционного управления:
Дистанционное управление позволяет открывать и закрывать замки дверей автомобиля на расстоянии до 30 м и обладает следующими свойствами:
1. Дистанционное управление идентифицирует код сигнала, кузовной модуль управляет замками, последовательная линия передачи данных обеспечивает обмен данными между контроллером противоугонной системы и кузовным управляющим модулем.
2. На пульте дистанционного управления имеются три кнопки (разблокировка, блокировка, сигнализация) со встроенным светодиодом, который показывает состояние кнопки.
| Функция | Описание |
| Управление блокировкой дверных замков | Для одновременного закрывания или открывания замков всех дверей автомобиля необходимо нажать кнопку LOCK или UNLOCK соответственно. При блокировке дверных замков сигналы поворота мигают один раз. При разблокировке дверных замков сигналы поворота мигают два раза. Если дверные замки установлены в противоугонный режим, при разблокировке замков сигналы поворота мигают три раза, информируя водителя о завершении операции. |
| Автоматическая блокировка | Если замки дверей были разблокированы с пульта дистанционного управления в противоугонном режиме, и ни одна из дверей не была открыта в течение 30 секунд после разблокировки, замки всех дверей будут заблокированы вновь. |
| Освещение | Если замок двери водителя заблокирован, при нажатии кнопки UNLOCK на пульте дистанционного управления задняя лампа освещения салона включается на 30 секунд. |
| Безопасность | Применяется система изменяемых кодов, т.е. комбинация сигналов, передаваемых с пульта дистанционного управления, изменяется при каждой передаче. |
| Идентификация кодов | Приемник дистанционного управления оборудован электрически стираемым программируемым ПЗУ, что обеспечивает регистрацию по двум типам кодов идентификации (запись и сохранение в ПЗУ). |
Таблица диагностики отказов системы центральной блокировки дверных замков
Кузовной управляющий модуль
| Признаки | Причины | Признаки | Причины |
| Система управления дверными замками не работает | 1. Перегорел плавкий предохранитель электрооборудования дверей.
2. Отказ кузовного управляющего модуля.
3. Повреждена кабельная шина. | Не выполняется блокировка и разблокировка дверных замков (С помощью кнопки центральной блокировки и ключа) | 1. Неисправность в блоке переключателей окна левой передней двери.
2. Отказ кузовного управляющего модуля.
3. Повреждена кабельная шина.
4. Неисправность выключателя блокировки дверных замков ключом. |
| Не работает система блокировки замка только одной из дверей | 1. Отказ электропривода блокировки дверного замка.
2. Повреждена кабельная шина. | Не работают замки всех четырех дверей. | 1. Отказ кузовного управляющего модуля.
2. Неисправность выключателя блокировки дверных замков ключом.
3. Отказ электропривода блокировки дверного замка.
4. Повреждена кабельная шина. |
Контроллер противоугонной системы
| Признаки | Причины | Признаки | Причины |
| Не работает система дистанционного управления | 1. Неисправность в дверном выключателе освещения.
2. Неисправность выключателя блокировки дверных замков ключом.
3. Неисправен выключатель сигнала разблокировки.
4. Отказ контроллера противоугонной системы. (Функция приема сигнала).
5. Недостаточный заряд или повреждение аккумулятора электропитания пульта дистанционного управления. (Функция передачи сигнала).
6. Отказ кузовного управляющего модуля.
7. Повреждена кабельная шина. | Неправильная блокировка (после остановки автомобиля ключ находится в замке зажигания, но двери автоматически заблокированы) | 1. Неисправен выключатель сигнала разблокировки.
2. Отказ контроллера противоугонной системы.
3. Повреждена кабельная шина. |
| Все двери с заблокированы с пульта дистанционного управления, нажимается кнопка UNLOCK, для разблокировки всех замков, открывается любая дверь в течение 30 секунд, функция автоматической блокировки центральной системы управления при этом не выключается | 1. Неисправность в дверном выключателе освещения.
2. Отказ приемника сигналов контроллера системы блокировки дверных замков.
3. Отказ контроллера противоугонной системы.
4. Повреждена кабельная шина. | Система сигнализации не включается при нажатии кнопки PANIC на пульте дистанционного управления | 1. Недостаточный заряд или повреждение аккумулятора электропитания пульта дистанционного управления.
2. Повреждена кабельная шина.
3. Отказ контроллера противоугонной системы.
4. Повреждена кабельная шина. |
Проверка системы центральной блокировки
1. Если выключатель центральной блокировки дверных замков установлен в положение "OFF", замки всех дверей должны быть заблокированы. Если выключатель установлен в положение "ON", замки всех дверей должны быть разблокированы.
2. Если дверь водителя закрыта ключом, замки всех дверей должны быть заблокированы. После открывания двери водителя с помощью ключа должна происходить разблокировка замков всех остальных дверей.
3. Проверка функциональной безопасности.
1). Если противоугонная система выключена, при нажатии кнопки UNLOCK на пульте дистанционного управления сигналы поворота должны мигнуть два раза.
2). Если противоугонная система включена, при нажатии кнопки UNLOCK на пульте дистанционного управления сигналы поворота должны мигнуть три раза, а индикатор противоугонной системы должен часто мигать.
После поворота ключа в замке зажигания в положение "ON" индикатор должен погаснуть.
3). Если не удается выключить противоугонную систему с помощью пульта дистанционного управления, это можно сделать с помощью ключа. Для выключения противоугонной системы включить зажигание 10 раз в течение 15 секунд.
4). Если в течение 30 секунд после выключения противоугонной системы не открывается ни одна из дверей автомобиля, замки всех дверей автоматически блокируются, и противоугонная система вновь включается.
Иммобилайзер (если предусмотрено комплектацией)
Меры предосторожности
1. Меры предосторожности при работе с портативным диагностическим прибором:
- При использовании портативного диагностического прибора для поиска неисправностей в линии связи LIN: подключите портативный диагностический прибор к автомобилю и с интервалом в 1,5 секунды включайте и выключайте освещение дверного проема до тех пор, пока не установится связь между прибором и автомобилем.
- Сбросьте все коды DTC и проверьте, возникнет ли та же самая неисправность через 6 секунд после включения зажигания (IG).
2. Меры предосторожности при использовании прочих функций:
А. Меры предосторожности при работе с ключом:
- Ключ представляет собой прецизионное устройство. Соблюдайте следующие меры предосторожности:
- Не допускайте падений ключа и ударов им о другие предметы.
- Не оставляйте ключ надолго при высокой температуре.
- Не используйте ультразвуковые моющие машины для чистки ключа.
- Во время работы с ключом не подносите его к магнитам или намагниченным предметам.
- Не наносите на ключ наклейки.
В. Меры предосторожности при запуске двигателя:
- Перед запуском двигателя твердо удерживайте нажатой педаль сцепления, пока не загорится зеленый индикатор на переключателе двигателя.
- Перед отсоединением кабеля от отрицательного (-) вывода аккумуляторной батареи обязательно выключите зажигание. Режим работы источника питания (ВЫКЛ, ВКЛ (ACC), ВКЛ (IG)) на момент отсоединения кабеля от вывода аккумуляторной батареи сохраняется в памяти системы. При необходимости отключения питания систем автомобиля в результате разрядки аккумуляторной батареи запомните режим работы источника питания.
- После повторного подключения аккумуляторной батареи запускайте двигатель не раньше, чем через 10 секунд. Запрещается запускать двигатель сразу после установки аккумуляторной батареи.
- Если во время запуска двигателя поблизости от замка зажигания находится ключ с разряженной батареей, возможна выдача нескольких предупреждающих звуковых сигналов. Но эти сигналы чаще всего обусловлены не реальной неисправностью, а неспособностью автомобиля определить, находится ли ключ в автомобиле или нет. Могут звучать следующие предупреждающие звуковые сигналы:
1) Дверь со стороны водителя открыта → закрыта: предупреждение о том, что рычаг переключения передач находится в любом положении, кроме P, а режим источника питания отличен от "ВЫКЛ".
Предупреждение о том, что рычаг переключения передач находится в положении P, но режим источника питания отличен от "ВЫКЛ".
2) Дверь, отличная от двери водителя, открыта → закрыта: сигнал, предупреждающий, что пассажир унес ключ из автомобиля.
С. Меры предосторожности при работе с батареей, вставленной в ключ, и аккумуляторной батареей автомобиля:
- Когда дверь заблокирована, аккумуляторная батарея автомобиля используется для передачи радиосигналов. Поэтому если автомобиль длительное время простаивает, аккумуляторная батарея может разрядиться. Если автомобиль не используется длительное время, перезарядите или замените аккумуляторную батарею или отключите систему посадки и запуска.
- Когда дверь заблокирована, а ключ находится в области обнаружения генератора двери, аккумуляторная батарея используется для поддержания связи между ключом и автомобилем. Если автомобиль не используется, держите ключ подальше от него (не ближе 2 м).
3. Меры предосторожности для блока объединения ЭБУ:
- При замене блока объединения ЭБУ (ЭБУ сертификации) или привода механизма блокировки рулевого управления (ЭБУ блокировки рулевого управления) откройте и снова закройте дверь со стороны водителя, чтобы сохранить текущее положение блокировки рулевого управления в ЭБУ сертификации. В противном случае автомобиль может не запуститься.
Описание системы
Система иммобилайзера двигателя защищает автомобиль от угона. В этой системе используется ЭБУ электронного ключа зажигания, в котором сохраняются коды зарегистрированных ключей зажигания. При попытке запуска двигателя с помощью незарегистрированного ключа ЭБУ направляет в ECM сигнал запрета подачи топлива и зажигания, что позволяет эффективно заблокировать двигатель.
Назначение основных устройств
| Устройство | Описание |
| Усилитель/катушка электронного ключа зажигания | Когда ключ вставляется в замок зажигания, катушка получает код ключа. Затем усилитель усиливает идентификационный код и передает его на ЭБУ электронного ключа зажигания. |
| Выключатель разблокировки ключа | Определяет, вставлен ли ключ в замок зажигания, и передает результат на ЭБУ электронного ключа зажигания. |
| ECM | В ходе обмена данными, ECM получает результаты проверки идентификационного кода с ЭБУ электронного ключа зажигания. ECM также проверяет ЭБУ. Затем ECM решает, включать или нет систему иммобилайзера двигателя. |
| Контрольная лампа безопасности | В зависимости от состояния ЭБУ электронного ключа зажигания внутренняя контрольная лампа безопасности горит или начинает мигать. |
Функция системы
Когда ЭБУ электронного ключа зажигания определяет, что выключатель разблокировки ключа включен, он подает ток на катушку электронного ключа зажигания и выдает слабый радиосигнал. Микросхема электронного ключа зажигания, встроенная в головку ключа, получает этот сигнал и выдает сигнал идентификационного кода ключа. Катушка электронного ключа зажигания получает этот сигнал, усилитель электронного ключа зажигания усиливает его, и затем сигнал передается на ЭБУ. ЭБУ сравнивает идентификационный код ключа с идентификационным кодом автомобиля, зарегистрированным в ЭБУ, и выдает результаты на ECM.
Если результаты идентификации покажут совпадение идентификационного кода ключа с идентификационным кодом автомобиля и ЭБУ подтвердит это совпадение: 1) система иммобилайзера двигателя отключится, а система управления запуском двигателя (система управления впрыском топлива и зажиганием) перейдет в состояние ожидания; 2) ЭБУ получит сигнал отключения индикатора безопасности и выключит контрольную лампу безопасности.
Возможные неисправности в противоугонной системе
Примечание:
Приведенные ниже таблицы позволяют выяснить причину неисправности. Потенциальные признаки неисправностей приведены в порядке убывания вероятности в колонке "Предполагаемый участок". Проверьте каждый признак неисправности, проверяя предполагаемые участки в перечисленном порядке. При необходимости замените детали.
Противоугонная система
Примечание:
Поиск неисправностей в противоугонной системе основывается на том, что система управления замками дверей, система дистанционной блокировки дверей и система посадки и запуска работают нормально. Поэтому перед поиском неисправностей противоугонной системы проверьте перечисленные системы.
| Признак | Предполагаемый участок |
| Невозможно включить противоугонную систему. | 1. Цепь выключателя освещения проема капота двигателя |
| 2. Цепь определения положения замка двери |
| 3. Цепь выключателя освещения дверных проемов |
| 4. Цепь питания ЭБУ |
| Контрольная лампа безопасности не мигает при включенной противоугонной системе | Цепь контрольной лампы безопасности |
| Противоугонную систему можно включить даже при открытой двери | Цепь выключателя освещения дверного проема |
| Звуковые сигналы (низко- или высокочастотные) не звучат в состоянии срабатывания звуковой сигнализации | Цепь звукового сигнала |
| Контрольные лампы аварийного состояния не мигают в состоянии срабатывания звуковой сигнализации | Цепь контрольных ламп аварийного состояния |
| Освещение салона не горит, когда противоугонная система находится в состоянии срабатывания звуковой сигнализации | Освещение салона |
| Сирена противоугонной системы не звучит, когда противоугонная система находится в состоянии срабатывания звуковой сигнализации | Цепь сирены противоугонной системы |
| Выключатель датчика проникновения не работает | Цепь выключателя датчика проникновения |
Электронное устройство блокировки рулевой колонки (МКП)
Снятие и установка
Снятие
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
2. Снять рулевую колонку в сборе с приводным валом (подробнее, см. соответствующий раздел в главе Кузов).
Внимание:
Не подсоединять электрифицированные измерительные приборы к выводам подушек безопасности. Возможно самопроизвольное срабатывание пиропатрона и, как следствие получение тяжелых травм.
Внимание:
Во избежание самопроизвольного срабатывания подушек безопасности, запрещается использовать какие-либо запоминающие устройства. Невыполнение данного предписания может привести к получению тяжелых травм или к смерти.
Внимание:
Перед началом каких-либо работ, выключить зажигание и отсоединить отрицательную клемму от аккумуляторной батареи, после чего выждать не менее 3 минут.
Внимание:
Всегда необходимо работать с боковой стороны модуля подушки безопасности, исключить работу напротив модуля.
Внимание:
Всегда после снятия необходимо укладывать модуль водительской подушки безопасности корпусом вниз, декоративной крышкой вверх. Никогда не укладывать модуль подушки безопасности крышкой вниз. Несоблюдение данного указания может привести к получению серьезных травм.
Примечание:
Ремонт элементов системы пассивной безопасности не предусмотрен. При выходе из строя поврежденный элемент заменяется в сборе.
Внимание:
Не подвергать модуль подушки безопасности нагреву до температуры более 90 градусов Цельсия.
Исключить попадание нефтепродуктов, растворителей и/или воды на модуль подушки безопасности.
Внимание:
Всегда после разборки и сборки необходимо заменять болты крепления модуля подушки безопасности.
Внимание:
Быть предельно осторожным при установке, чтобы исключить повреждение жгута электропроводки модуля подушки безопасности.
Перед установкой и затяжкой болтов крепления необходимо проверить и убедиться в том, что отверстия в модуле и рулевом колесе совмещены, в противном случае возможно повреждение модуля подушки безопасности.
Внимание:
Если модуль подушки безопасности на стороне водителя установлен так, что жгут проводов контактирует со штырьками модуля подушки безопасности водителя, жгут проводов может быть поврежден. Осторожно установить модуль подушки безопасности на стороне водителя, убедившись, что жгут проводов не касается контактов.
3. Отсоединить разъем жгута проводов.

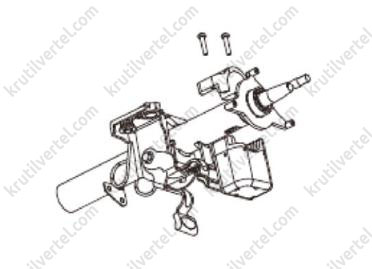

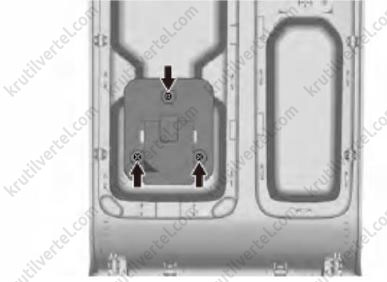

4. Сделать прорезь в верхней части защитного болта и извлеките его в направлении против часовой стрелки, как показано на рисунке ниже.
![система бесключивого доступа Haval M6 с 2023 года, защиты от угона Хавал М6 с 2023 года]( "Сделать прорезь в верхней части защитного болта и извлеките его в направлении против часовой стрелки, как показано на рисунке")
5. Снять узел электронного устройства блокировки рулевой колонки.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Внимание:
Противоугонный болт является расходной деталью, не допускается его повторное использование.
Для повторной установки электронного устройства блокировки рулевой колонки требуется новый противоугонный болт, верхняя часть которого отламывается при установке.
После установки нового электронного устройства блокировки рулевой колонки (ESCL) требуется подключить диагностический тестер и выполнить адаптацию ESCL к PEPS.
Катушка иммобилайзера
Снятие и установка
Снятие
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
2. Снять панель управления дополнительной приборной панелью (подробнее, см. соответствующий раздел в главе Кузов).
3. Отсоединить разъем жгута проводов.
4. Выкрутить три винта крепления, показанные на рисунке ниже.
![система бесключивого доступа Haval M6 с 2023 года, защиты от угона Хавал М6 с 2023 года]( "Выкрутить три винта крепления, показанные на рисунке")
5. Снять катушку иммобилайзера.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
