Рулевое колесо и рулевая колонка Haval M6 с 2023 года

1. Рулевое колесо и рулевая колонка

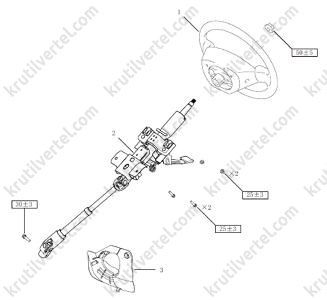

Компоненты

1. Рулевое колесо в сборе
2. Рулевая колонка с приводным валом в сборе
3. Защитный кожух рулевой колонки

Рулевое колесо

Проверка

1. Припарковать автомобиль и расположить колеса прямо.

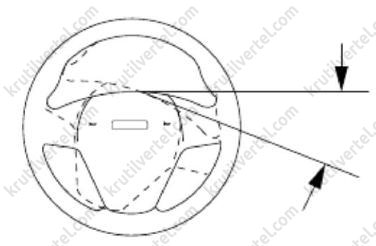

2. Повернуть рулевое колесо по часовой стрелке или против часовой стрелки от центра до повышения сопротивления и проверить свободный ход рулевого колеса, как показано на изображении ниже.

Примечание

Максимальный свободный ход: угол поворота рулевого колеса влево или вправо не более 7,5°.

Снятие и установка

Снятие

1. Установить передние колеса в положение для прямолинейного движения.

2. Выключить зажигание.

3. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Пассивная безопасность).

4. Снять подушку безопасности водителя, отсоединить разъем жгута электропроводки звукового сигнального устройства и подушки безопасности (подробнее, см. соответствующий раздел в главе Пассивная безопасности).

Внимание:

Не подсоединять электрифицированные измерительные приборы к выводам подушек безопасности. Возможно самопроизвольное срабатывание пиропатрона и, как следствие получение тяжелых травм.

Внимание:

Во избежание самопроизвольного срабатывания подушек безопасности, запрещается использовать какие-либо запоминающие устройства. Невыполнение данного предписания может привести к получению тяжелых травм или к смерти.

Внимание:

Перед началом каких-либо работ, выключить зажигание и отсоединить отрицательную клемму от аккумуляторной батареи, после чего выждать не менее 3 минут.

Внимание:

Всегда необходимо работать с боковой стороны модуля подушки безопасности, исключить работу напротив модуля.

Внимание:

Всегда после снятия необходимо укладывать модуль водительской подушки безопасности корпусом вниз, декоративной крышкой вверх. Никогда не укладывать модуль подушки безопасности крышкой вниз. Несоблюдение данного указания может привести к получению серьезных травм.

Примечание:

Ремонт элементов системы пассивной безопасности не предусмотрен. При выходе из строя поврежденный элемент заменяется в сборе.

Внимание:

Не подвергать модуль подушки безопасности нагреву до температуры более 90 градусов Цельсия.

Исключить попадание нефтепродуктов, растворителей и/или воды на модуль подушки безопасности.

Внимание:

Всегда после разборки и сборки необходимо заменять болты крепления модуля подушки безопасности.

Внимание:

Быть предельно осторожным при установке, чтобы исключить повреждение жгута электропроводки модуля подушки безопасности.

Перед установкой и затяжкой болтов крепления необходимо проверить и убедиться в том, что отверстия в модуле и рулевом колесе совмещены, в противном случае возможно повреждение модуля подушки безопасности.

Внимание:

Если модуль подушки безопасности на стороне водителя установлен так, что жгут проводов контактирует со штырьками модуля подушки безопасности водителя, жгут проводов может быть поврежден. Осторожно установите модуль подушки безопасности на стороне водителя, убедившись, что жгут проводов не касается контактов.

5. Отсоединить разъем жгута электропроводки кнопки рулевого колеса.

6. Отвернуть гайку крепления рулевого колеса, как показано на изображении ниже.

Внимание:

Не допускать полного откручивания гайки крепления рулевого колеса.

7. Покачивая руками влево-вправо и назад-вперед, потянуть вверх рулевое колесо/

8. Отвернуть гайку крепления.

9. Снять рулевое колесо в сборе.

Примечание:

После снятия рулевого колеса необходимо зафиксировать часовую пружину подушки безопасности (это можно сделать при помощи клейкой ленты) для сохранения нулевого положения часовой пружины (при установке рулевого колеса необходимо использовать клейкую ленту).

Установка

1. Установить рулевое колесо в сборе.

Примечание:

Откорректировать положение центра часовой пружины подушки безопасности.

Затянуть элементы крепления с заданными моментами затяжки.

2. Подключить разъемный соединитель звукового сигнального устройства и подушки безопасности, а затем установить подушку безопасности (подробнее, см. соответствующий раздел в главе Пассивная безопасность).

3. Подсоединить отрицательную клемму к аккумуляторной батарее.

Многофункциональный переключатель на рулевом колесе

Снятие и установка

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Пассивная безопасность).

2. Снять модуль подушки безопасности водителя (подробнее, см. соответствующий раздел в главе Пассивная безопасность).

Внимание:

Не подсоединять электрифицированные измерительные приборы к выводам подушек безопасности. Возможно самопроизвольное срабатывание пиропатрона и, как следствие получение тяжелых травм.

Внимание:

Во избежание самопроизвольного срабатывания подушек безопасности, запрещается использовать какие-либо запоминающие устройства. Невыполнение данного предписания может привести к получению тяжелых травм или к смерти.

Внимание:

Перед началом каких-либо работ, выключить зажигание и отсоединить отрицательную клемму от аккумуляторной батареи, после чего выждать не менее 3 минут.

Внимание:

Всегда необходимо работать с боковой стороны модуля подушки безопасности, исключить работу напротив модуля.

Внимание:

Всегда после снятия необходимо укладывать модуль водительской подушки безопасности корпусом вниз, декоративной крышкой вверх. Никогда не укладывать модуль подушки безопасности крышкой вниз. Несоблюдение данного указания может привести к получению серьезных травм.

Примечание:

Ремонт элементов системы пассивной безопасности не предусмотрен. При выходе из строя поврежденный элемент заменяется в сборе.

Внимание:

Не подвергать модуль подушки безопасности нагреву до температуры более 90 градусов Цельсия.

Исключить попадание нефтепродуктов, растворителей и/или воды на модуль подушки безопасности.

Внимание:

Всегда после разборки и сборки необходимо заменять болты крепления модуля подушки безопасности.

Внимание:

Быть предельно осторожным при установке, чтобы исключить повреждение жгута электропроводки модуля подушки безопасности.

Перед установкой и затяжкой болтов крепления необходимо проверить и убедиться в том, что отверстия в модуле и рулевом колесе совмещены, в противном случае возможно повреждение модуля подушки безопасности.

Внимание:

Если модуль подушки безопасности на стороне водителя установлен так, что жгут проводов контактирует со штырьками модуля подушки безопасности водителя, жгут проводов может быть поврежден. Осторожно установите модуль подушки безопасности на стороне водителя, убедившись, что жгут проводов не касается контактов.

3. Снять рулевое колесо в сборе.

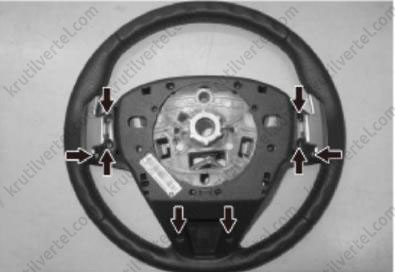

4. Выкрутить 8 винтов крепления, снять нижнюю декоративную панель рулевого колеса, как показано на изображении ниже.

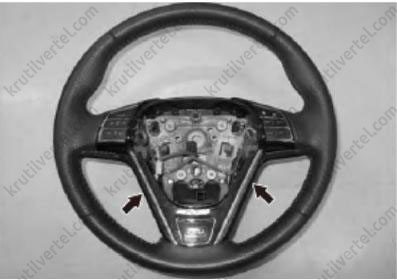

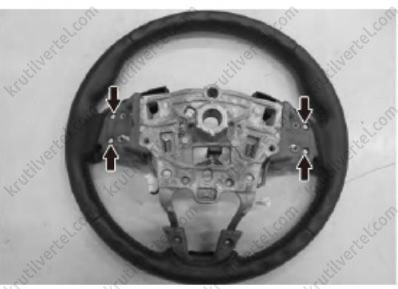

5. Выкрутить 4 винта крепления, показанные на рисунке ниже.

6. Снять верхнюю декоративную панель рулевого колеса.

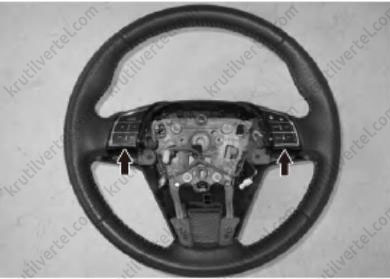

7. Снять многофункциональный переключатель рулевого колеса, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Рулевая колонка с валом в сборе (6МТ)

Снятие и установка

Снятие

1. Установить передние колеса в положение для прямолинейного движения.

2. Убедиться, что выключатель зажигания находится в положении OFF (ВЫКЛ.), и отсоединить отрицательную клемму аккумуляторной батареи.

3. Снять подушку безопасности с рулевого колеса и отсоединить разъем (подробнее, см. соответствующий раздел в главе Пассивная безопасность).

4. Снять рулевое колесо в сборе (подробнее, см. соответствующий раздел в данной главе).

5. Выполнить демонтаж верхней крышки комбинированного переключателя.

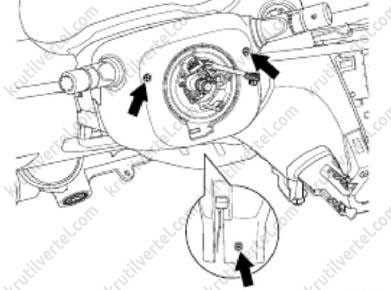

6. Выкрутить 3 винта крепления и снять нижнюю крышку комбинированного переключателя (подробнее, см. соответствующий раздел в главе Кузов).

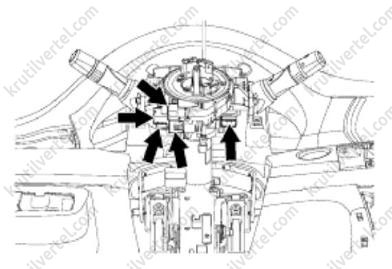

7. Отсоединить 5 разъемов комбинированного переключателя, как показано на изображении ниже.

Примечание

Блок комбинированных переключателей включает в себя комбинированный переключатель освещения, комбинированный переключатель очистителей и омывателей стекол, корпус комбинированного переключателя, датчик угла поворота рулевого колеса и часовую пружину подушки безопасности в сборе.

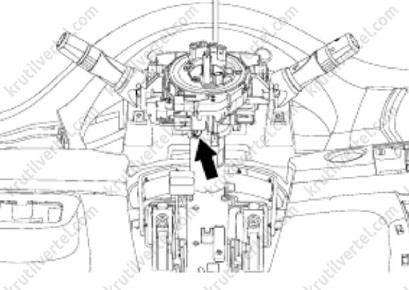

8. Ослабить болт крепления и снять узел комбинированного переключателя, как показано на изображении ниже.

9. Отсоединить разъем электронного устройства блокировки рулевой колонки.

10. Снять уплотнитель рамки левой передней двери.

Примечание:

Снять часть уплотнителя.

11. Снять левую боковую накладку панели приборов в сборе (подробнее, см. соответствующий раздел в главе Кузов).

12. Снять левую нижнюю облицовку панели приборов (подробнее, см. соответствующий раздел в главе Кузов).

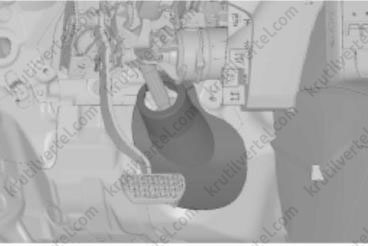

13. Снять кожух рулевой колонки, показанный на рисунке ниже.

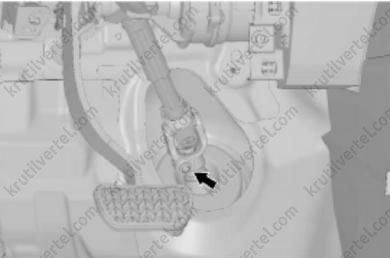

14. Выкрутить болт крепления и отсоединить рулевую колонку с приводным валом в сборе, как показано на изображении ниже.

Примечание:

Снятые болты не должны использоваться повторно.

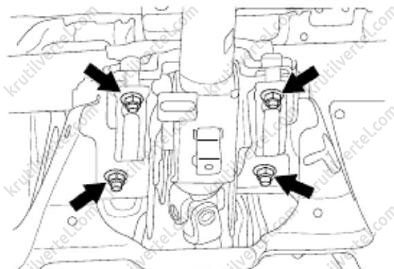

15. Выкрутить 2 болта крепления, отвернуть 2 гайки крепления и снять рулевую колонку с приводным валом в сборе, как показано на изображении ниже.

16. Снять электронное устройство блокировки рулевой колонки.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:

Откорректировать положение центра часовой пружины подушки безопасности. Совместить установочные отметки.

Рулевая колонка с валом в сборе (7DCT)

Снятие и установка

Снятие

1. Установить передние колеса в положение для прямолинейного движения.

2. Убедиться, что выключатель зажигания находится в положении OFF (ВЫКЛ.), и отсоединить отрицательную клемму аккумуляторной батареи.

3. Снять подушку безопасности с рулевого колеса и отсоединить разъем (подробнее, см. соответствующий раздел в главе Пассивная безопасность).

Внимание:

Не подсоединять электрифицированные измерительные приборы к выводам подушек безопасности. Возможно самопроизвольное срабатывание пиропатрона и, как следствие получение тяжелых травм.

Внимание:

Во избежание самопроизвольного срабатывания подушек безопасности, запрещается использовать какие-либо запоминающие устройства. Невыполнение данного предписания может привести к получению тяжелых травм или к смерти.

Внимание:

Перед началом каких-либо работ, выключить зажигание и отсоединить отрицательную клемму от аккумуляторной батареи, после чего выждать не менее 3 минут.

Внимание:

Всегда необходимо работать с боковой стороны модуля подушки безопасности, исключить работу напротив модуля.

Внимание:

Всегда после снятия необходимо укладывать модуль водительской подушки безопасности корпусом вниз, декоративной крышкой вверх. Никогда не укладывать модуль подушки безопасности крышкой вниз. Несоблюдение данного указания может привести к получению серьезных травм.

Примечание:

Ремонт элементов системы пассивной безопасности не предусмотрен. При выходе из строя поврежденный элемент заменяется в сборе.

Внимание:

Не подвергать модуль подушки безопасности нагреву до температуры более 90 градусов Цельсия.

Исключить попадание нефтепродуктов, растворителей и/или воды на модуль подушки безопасности.

Внимание:

Всегда после разборки и сборки необходимо заменять болты крепления модуля подушки безопасности.

Внимание:

Быть предельно осторожным при установке, чтобы исключить повреждение жгута электропроводки модуля подушки безопасности.

Перед установкой и затяжкой болтов крепления необходимо проверить и убедиться в том, что отверстия в модуле и рулевом колесе совмещены, в противном случае возможно повреждение модуля подушки безопасности.

Внимание:

Если модуль подушки безопасности на стороне водителя установлен так, что жгут проводов контактирует со штырьками модуля подушки безопасности водителя, жгут проводов может быть поврежден. Осторожно установите модуль подушки безопасности на стороне водителя, убедившись, что жгут проводов не касается контактов.

4. Снять рулевое колесо в сборе (подробнее, см. соответствующий раздел в данной главе).

5. Выполнить демонтаж верхней крышки комбинированного переключателя.

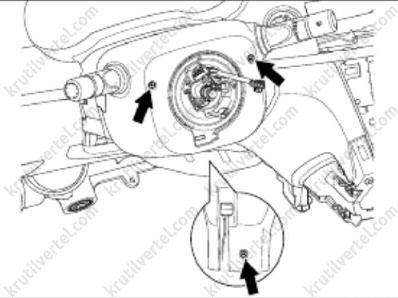

6. Выкрутить 3 винта крепления и снять нижнюю крышку комбинированного переключателя (подробнее, см. соответствующий раздел в главе Кузов).

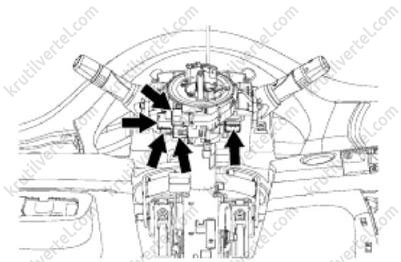

7. Отсоединить 5 разъемов комбинированного переключателя, как показано на изображении ниже.

Примечание:

Блок комбинированных переключателей включает в себя комбинированный переключатель освещения, комбинированный переключатель очистителей и омывателей стекол, корпус комбинированного переключателя, датчик угла поворота рулевого колеса и часовую пружину подушки безопасности в сборе.

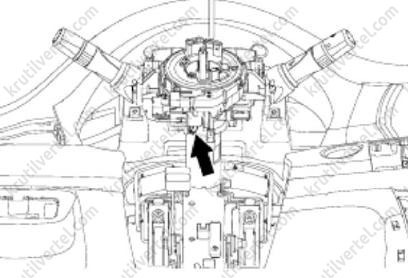

8. Ослабить болт крепления и снять узел комбинированного переключателя, как показано на изображении ниже.

9. Снять уплотнитель рамки левой передней двери.

Примечание:

Снять часть уплотнителя.

10. Снять левую боковую накладку панели приборов в сборе (подробнее, см. соответствующий раздел в главе Кузов).

11. Снять левую нижнюю облицовку панели приборов (подробнее, см. соответствующий раздел в главе Кузов).

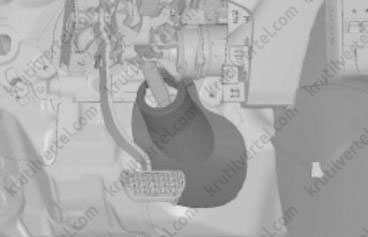

12. Снять кожух рулевой колонки, показанный на рисунке ниже.

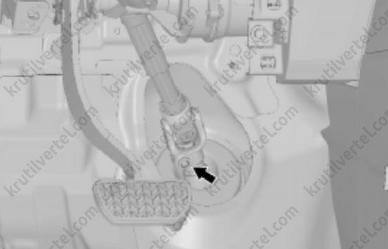

13. Выкрутить болт крепления и отсоединить рулевую колонку с приводным валом в сборе.

Примечание:

Снятые болты не должны использоваться повторно.

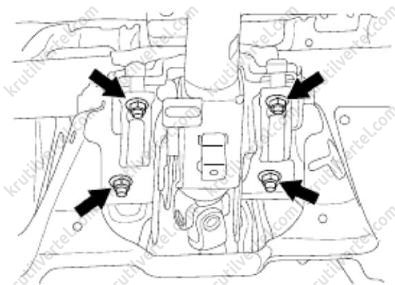

14. Выкрутить 2 болта крепления, отвернуть 2 гайки крепления и снять рулевую колонку с приводным валом в сборе, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:

Откорректировать положение центра часовой пружины подушки безопасности.

Совместить установочные отметки.
