Отводящий патрубок отопителя Haval M6 с 2023 года
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
схема системы охлаждения Haval M6, вентилятор охлаждения Haval M6, радиатор охлаждения Haval M6, схема системы охлаждения Haval, вентилятор охлаждения Haval, радиатор охлаждения Haval
4. Отводящий патрубок отопителя
Отводящий патрубок отопителя
Снятие и установка
Снятие
Внимание
Во избежание ожогов запрещается работать с горячим двигателем.
Если охлаждающая жидкость попала на кожу, немедленно смойте ее водой; если она попала в глаза, немедленно промойте их большим количеством воды и обратитесь к врачу.
Отходы, образующиеся в процессе технического обслуживания, следует утилизировать в соответствии с требованиями местного законодательства.
1. Слить жидкость из системы охлаждения двигателя/
2. Отсоединить «отрицательный» провод от аккумуляторной батареи.
3. Снять воздушный фильтр (подробнее, см. соответствующий раздел в главе Система впуска и выпуска).
4. Снять впускной коллектор с электронной дроссельной заслонкой (подробнее, см. соответствующий раздел в главе Система впуска и выпуска).

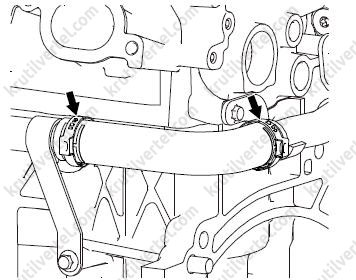

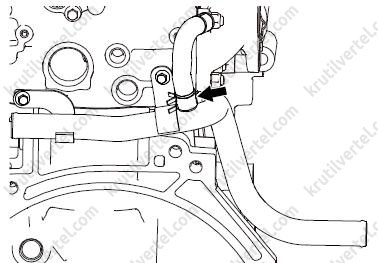

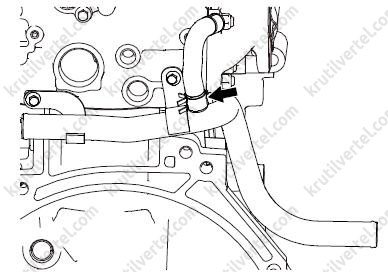

5. Отсоединить шланги отопителя, показанный на рисунке ниже.
Примечание:
Хомуты крепления патрубков необходимо заменять каждый раз после снятия.

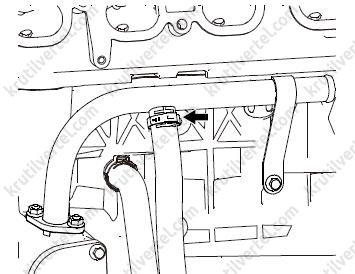

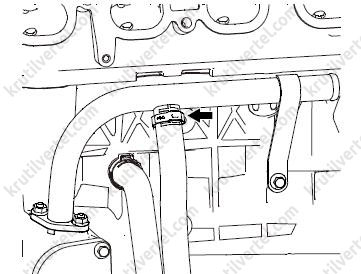

6. Отсоединить отводящие шланги масляного радиатора, как показано на изображении ниже.

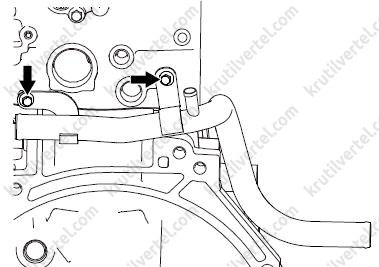

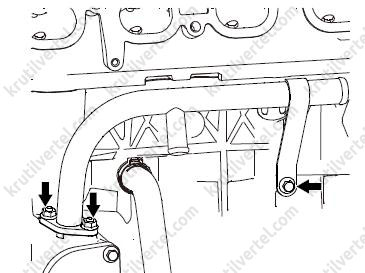

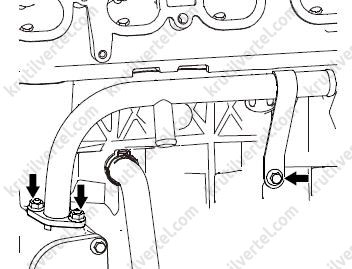

7. Отвернуть две гайки и один болт крепления, показанные на рисунке ниже.
