Двери Haval M6 с 2023 года

3. Двери

Передняя дверь

Снятие и установка

Снятие

Внимание:

Для снятия и установки дверей необходимы два человека.

При установке двери убедиться в том, то правильно отрегулированы зазоры и несовпадения по высоте в местах примыкания двери к другим элементам кузова.

Проверьте смазку подвижных компонентов петель; при необходимости смажьте петли пластичной смазкой.

После завершения установки необходимо выполнить проверку.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Отсоединить разъем жгута проводки двери, показанный на рисунке ниже.

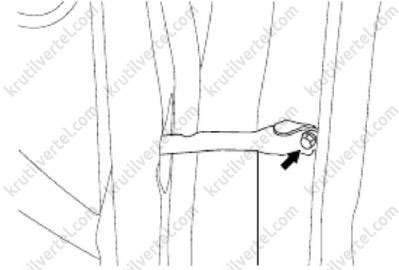

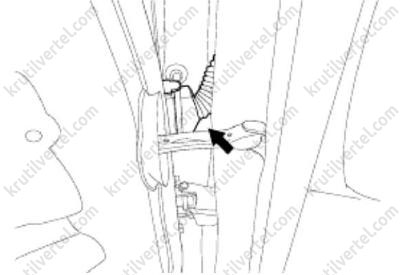

3. Выкрутить болт крепления- ограничителя на стенке кузова.

4. Очистить поверхность двери в местах установки петли по разметке положения петли на двери.

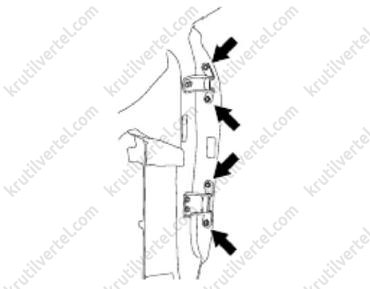

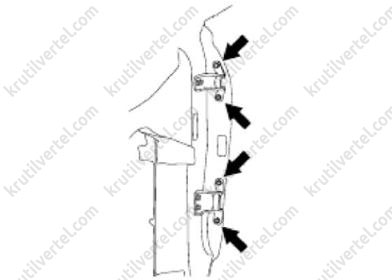

5. Выкрутить все 4 болта крепления верхней и нижней петли, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Регулировка

Внимание:

Для установки петель дверей используются центрирующие болты. При установленных центрирующих болтах регулировка положения двери в проеме невозможна.

Для регулировки центрирующие болты можно заменить стандартными болтами.

1. Убедиться, что зазор двери в сборе находится в пределах стандартного диапазона, в противном случае отрегулировать зазор.

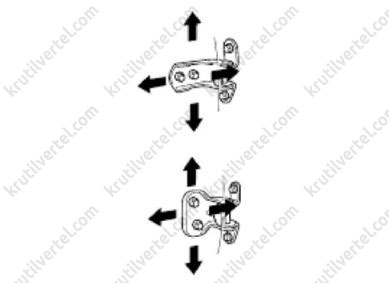

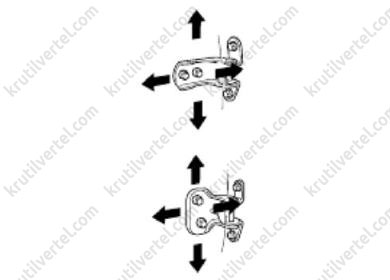

2. Для регулировки положения двери автомобиля ослабить 4 шарнирных болта на кузове.

3. После регулировки затянуть 4 шарнирных болта на кузове автомобиля.

4. Для регулировки положения двери автомобиля ослабить 4 шарнирных болта на двери.

5. После регулировки затянуть 4 шарнирных болта на двери автомобиля.

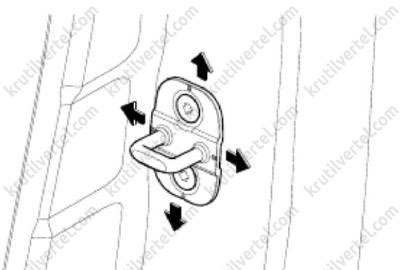

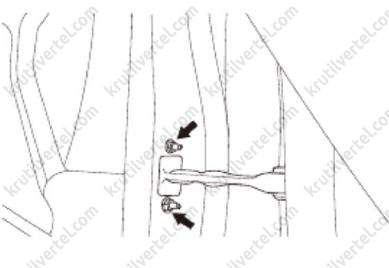

6. Чтобы отрегулировать положение упора, осторожно открутить 2 крепежных винта упора и постучите по нему пластмассовым молотком.

7. После регулировки затянуть крепежные винты упора.

Облицовка передней двери

Снятие и установка

Снятие

Примечание:

Порядок разборки левой стороны аналогичен порядку разборки правой стороны.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

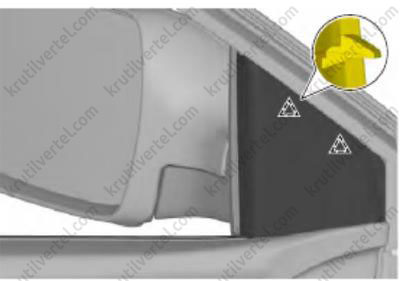

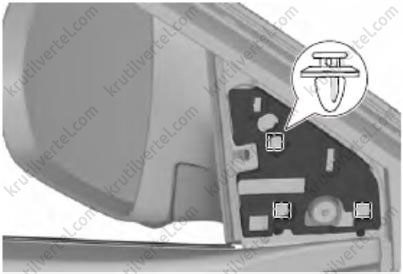

2. Снять 2 фиксатора крепления и снять внутреннюю треугольную облицовку передней двери, как показано на изображении ниже.

3. Снять 3 зажима и снять крепежный кронштейн внутренней треугольной облицовки передней двери, как показано на изображении ниже.

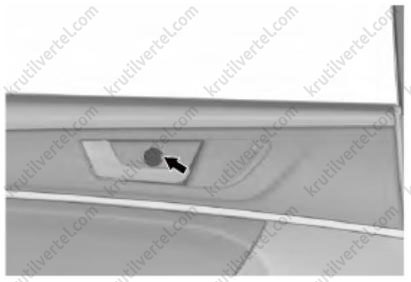

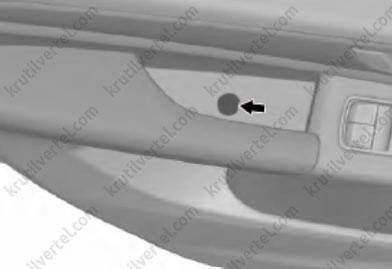

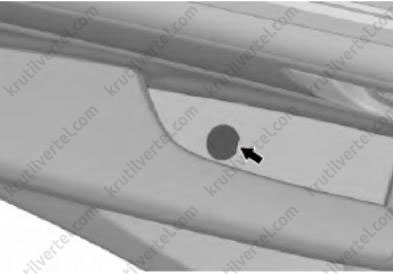

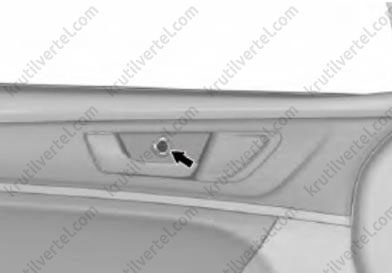

4. Снять накладку винта внутренней ручки передней двери, как показано на изображении ниже.

5. Выкрутить винт крепления под накладкой.

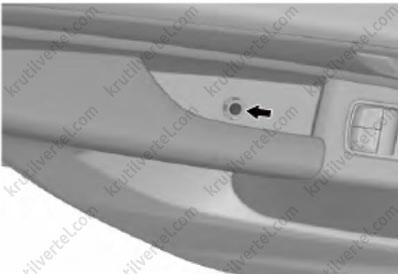

6. Снять накладку винта подлокотника передней двери.

7. Выкрутить винт крепления под накладкой, показанный на рисунке ниже.

8. Отсоединить 9 фиксаторов крепления, показанных на рисунке ниже.

9. Отсоединить трос внутренней ручки.

10. Отсоединить разъем жгута проводов.

11. Снять облицовку передней двери.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Ограничитель хода передней двери

Снятие и установка

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять внутреннюю защитную пластину двери.

3. Снять водозащитную пленку двери.

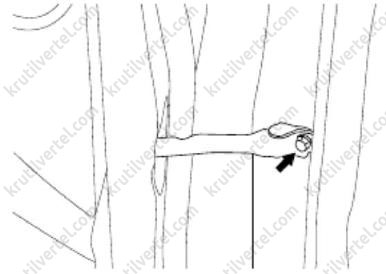

4. Открутить болт крепления на боковой части кузова автомобиля, как показано на изображении ниже.

5. Открутить 2 гайки крепления на боковой стороне двери автомобиля, как показано на изображении ниже.

6. Снять фиксатор двери.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Задняя дверь

Снятие и установка

Снятие

Внимание:

Для снятия и установки дверей необходимы два человека.

При установке двери убедиться в том, то правильно отрегулированы зазоры и несовпадения по высоте в местах примыкания двери к другим элементам кузова.

Проверьте смазку подвижных компонентов петель; при необходимости смажьте петли пластичной смазкой.

После завершения установки необходимо выполнить проверку.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Отсоединить разъем жгута проводки двери, как показано на изображении ниже.

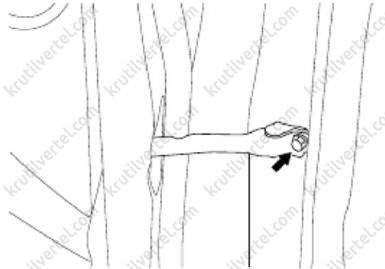

3. Выкрутить болт крепления ограничителя на стенке кузова, как показано на изображении ниже.

4. Очистить поверхность двери в местах установки петли по разметке положения петли на двери.

5. Выкрутить все 4 болта крепления верхней и нижней петли, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Регулировка

Внимание:

Для установки петель дверей используются центрирующие болты. При установленных центрирующих болтах регулировка положения двери в проеме невозможна.

Для регулировки центрирующие болты можно заменить стандартными болтами.

1. Убедиться, что зазор двери в сборе находится в пределах стандартного диапазона, в противном случае отрегулировать зазор.

2. Для регулировки положения двери автомобиля ослабить 4 шарнирных болта на кузове, как показано на изображении ниже.

3. После регулировки затянуть 4 шарнирных болта крепления на кузове автомобиля.

4. Для регулировки положения двери автомобиля ослабить 4 шарнирных болта на двери.

5. После регулировки затянуть 4 шарнирных болта на двери автомобиля.

6. Чтобы отрегулировать положение упора, осторожно открутить 2 крепежных винта упора и постучите по нему пластмассовым молотком, как показано на изображении ниже.

7. После регулировки затянуть крепежные винты упора.

Внутренняя панель задней двери

Снятие и установка

Снятие

Примечание:

Порядок разборки левой стороны аналогичен порядку разборки правой стороны.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

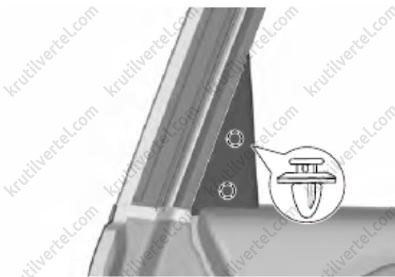

2. Освободите две защелки, снять треугольную облицовку задней двери, как показано на изображении ниже.

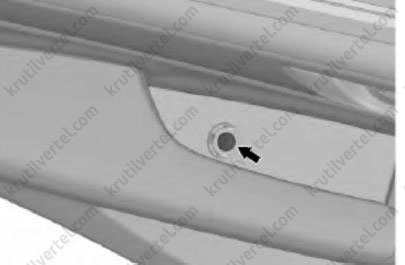

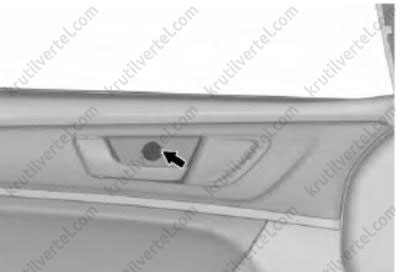

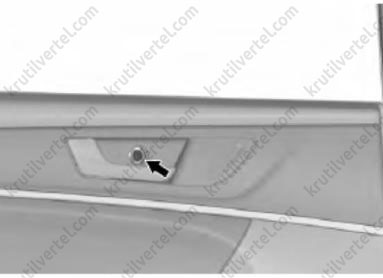

3. Снять накладку винта внутренней ручки задней двери, как показано на изображении ниже.

4. Выкрутить винт крепления под накладкой.

5. Снять накладку винта подлокотника задней двери.

6. Выкрутить винт крепления под накладкой.

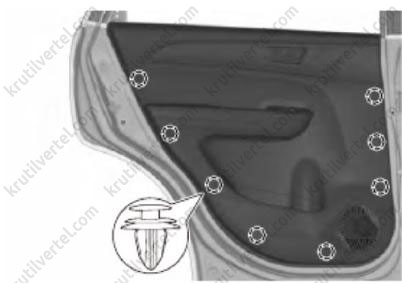

7. Отсоединить 8 фиксаторов крепления панели облицовки двери.

8. Отсоединить трос внутренней ручки.

9. Отсоединить разъем жгута проводов.

10. Снять внутреннюю панель задней двери.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Дверь багажного отделения (без электропривода)

Снятие и установка

Снятие

Внимание:

Для снятия и установки двери необходимы два человека.

При проведении работ требуется защита окрашенных поверхностей кузова автомобиля и двери багажного отделения.

1. Открыть дверь багажного отделения.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять защитную накладку двери багажного отделения.

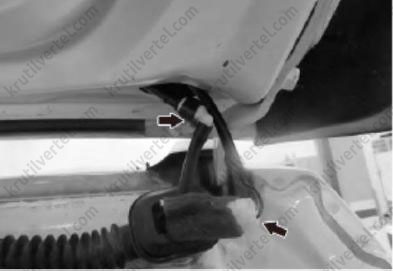

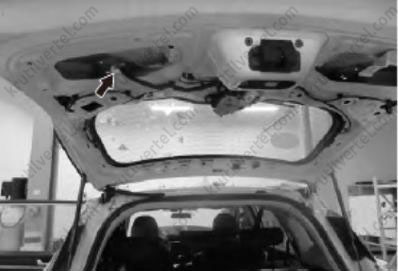

4. Отсоединить разъем жгута проводов с правой стороны и шланг омывателя.

5. Отсоединить разъем жгута проводов с левой стороны и вытянуть жгут проводов из двери багажного отделения.

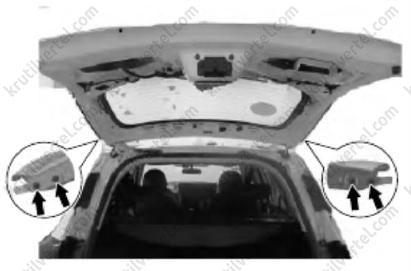

6. Демонтировать стойку двери багажного отделения 7. Снять 4 петли с обеих сторон двери багажного отделения.

8. Снять дверь багажного отделения.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:

Затянуть элементы крепления заданными моментами затяжки.

Проверьте смазку подвижных компонентов петель; при необходимости смажьте петли пластичной смазкой.

При установке двери убедиться в том, то правильно отрегулированы зазоры и несовпадения по высоте в местах примыкания двери к другим элементам кузова.

После завершения установки необходимо выполнить проверку.

Регулировка

Примечание:

Для установки петель двери багажного отделения используются центрирующие болты. При установленных центрирующих болтах регулировка положения двери багажного отделения в проеме невозможна.

Для регулировки центрирующие болты можно заменить стандартными болтами.

1. Открыть дверь багажного отделения.

2. Проверьте правильность установки двери багажного отделения.

Примечание:

Убедиться, что величина зазоров соответствует норме.

Если измеренное значение зазора не соответствует норме, отрегулировать зазор.

3. Ослабить болты крепления петель двери багажника и отрегулировать дверь по вертикали (вверх-вниз) и в продольном направлении (вперед-назад), как показано на изображении ниже.

4. После завершения регулировки затянуть болты крепления петель.

Примечание:

Затянуть элементы крепления заданными моментами затяжки.

5. Снять облицовку порога двери багажного отделения.

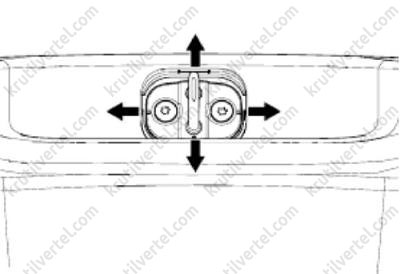

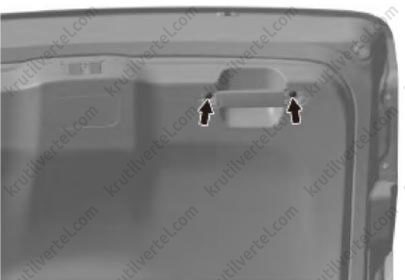

6. Аккуратно ослабить 2 винта крепления замка двери багажного отделения и отрегулировать положение замка по вертикали (вверх-вниз) и в продольном направлении (вперед-назад).

7. После завершения регулировки затянуть винты крепления.

Примечание:

Затянуть элементы крепления заданными моментами затяжки.

Внутренняя облицовка двери багажного отделения

Снятие и установка

Снятие

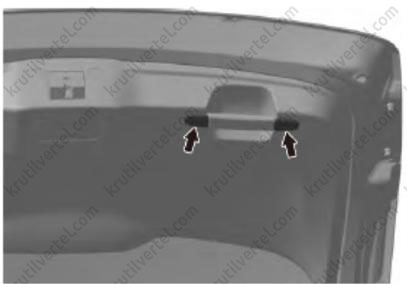

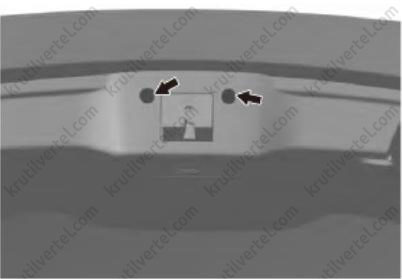

1. Снять 2 декоративные накладки, показанные на рисунке ниже.

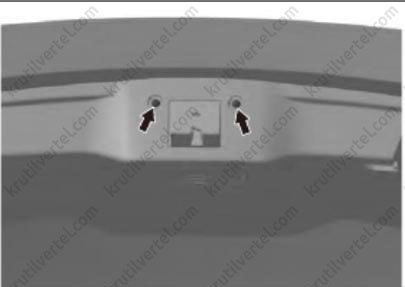

2. Выкрутить 2 болта крепления, показанные на рисунке ниже.

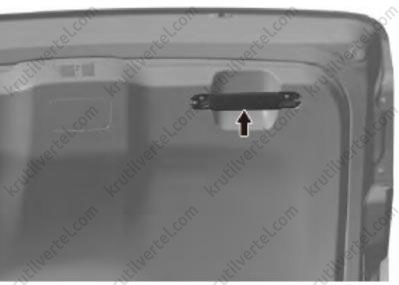

3. Снять ручку защитной панели двери багажного отделения.

4. Снять две заглушки.

5. Выкрутить два винта крепления.

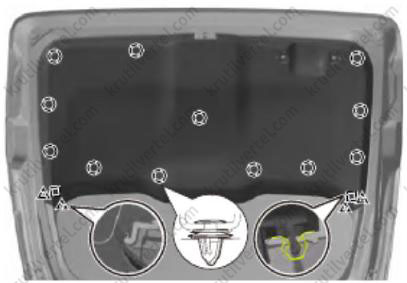

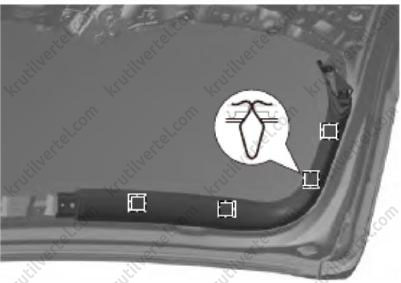

6. Отсоединить 4 фиксатора крепления, 2 зажима, 12 защелок, как показано на изображении ниже.

7. Снять нижнюю накладку двери багажного отделения.

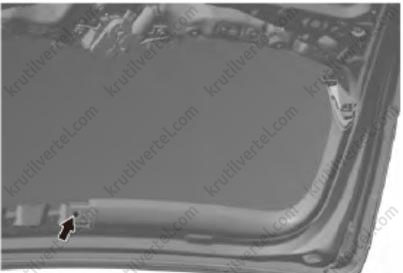

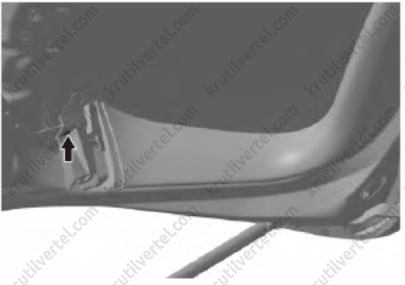

8. Выкрутить винт крепления, показанный на рисунке ниже.

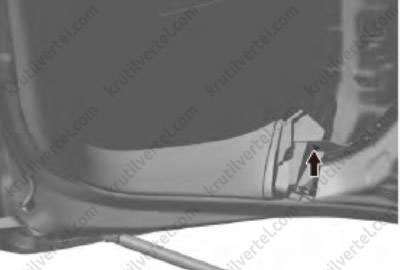

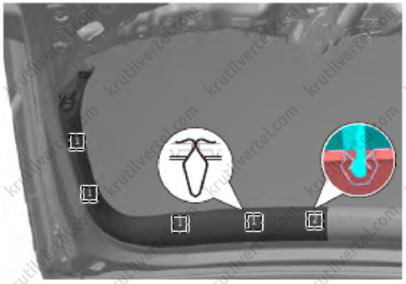

9. Снять 5 зажимов крепления, показанные на рисунке ниже.

10. Снять левую накладку двери багажного отделения.

11. Выкрутить 2 винта крепления.

12. Снять 4 зажима.

13. Снять правую накладку двери багажного отделения.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Стойка двери багажного отделения

Снятие и установка

Снятие

1. Открыть дверь багажного отделения.

2. С помощью плоской отвертки поддеть стопорное кольцо и отсоединить его от шаровой головки болта, как показано на изображении ниже.

А: металлическое стопорное кольцо

В: плоская отвертка

С: пластиковое соединение

D: болт с шаровой головкой

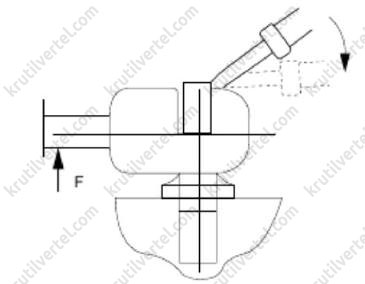

3. Нажать сбоку (обозначение F на рисунке) и снять пластиковое соединение и болт с шаровой головкой, как показано на изображении ниже.

4. Отсоединить 2 пластиковых соединения и снять стойку двери багажного отделения в сборе, как показано на изображении ниже.

Примечание:

Не снимать металлическое стопорное кольцо с пластикового соединения стойки.

Металлическое стопорное кольцо, снятое с пластикового соединения, не подлежит повторному использованию.

Установка

Примечание:

Необходимо, чтобы дверь багажного отделения поддерживал ассистент.

Направление установки стойки двери багажного отделения: при закрытой двери багажного отделения конец стойки должен быть направлен вниз.

Обязательно соблюдать направление установки стойки: ее конец должен быть направлен вниз. Неправильная установка значительно сокращает срок службы стойки.

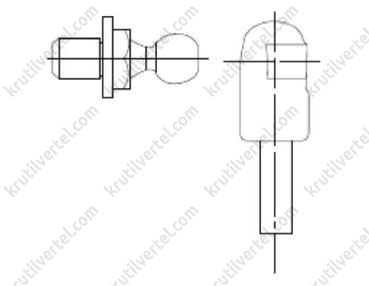

1. Расположить круглое отверстие в пластиковом соединении напротив шаровой головки болта и с усилием вставьте шаровую головку в пластиковое соединение до характерного звука защелкивания.

Примечание:

Не допускать сильных ударов по стопорным кольцам.

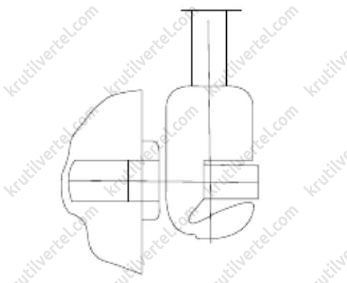

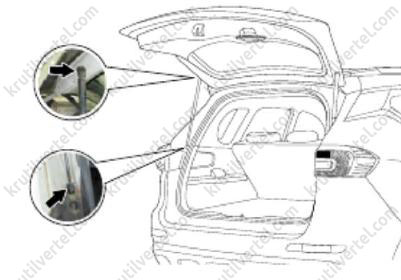

2. Закрепить второй конец стойки аналогичным образом, как показано на изображении ниже.

Микропереключатель двери багажного отделения

Снятие и установка

Снятие

1. Открыть дверь багажного отделения.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять защитную панель двери багажного отделения.

4. Снять декоративную панель фонаря освещения номерного знака.

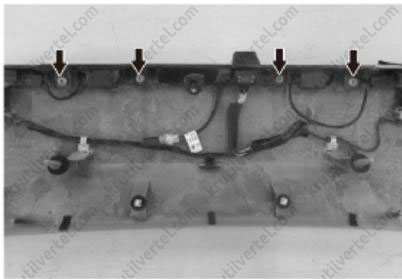

5. Выкрутить 4 винта крепления и снять кронштейн крепления фонаря освещения номерного знака, как показано на изображении ниже.

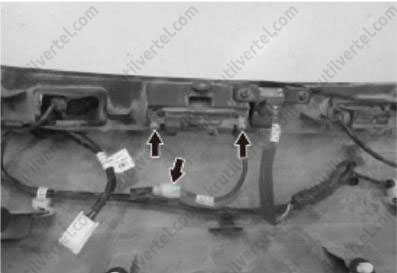

6. Отсоединить разъем жгута проводов и выкрутить 2 винта крепления.

7. Снять микропереключатель двери багажного отделения.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Стекло передней двери

Снятие и установка

Снятие

Примечание:

Порядок разборки левой стороны аналогичен порядку разборки правой стороны.

1. Поднять стекло примерно на 230 мм от нижней точки и установить стекло в исходное место установки.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять внутреннюю облицовку передней двери.

4. Снять пылевлагозащитную пленку.

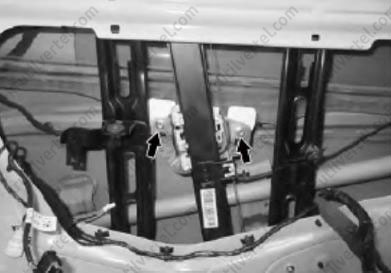

5. Выкрутить 2 болта крепления стекла передней двери к стеклоподъемнику, как показано на изображении ниже.

6. Потянуть стекло вверх под углом и снять его.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Стекло задней двери

Снятие и установка

Снятие

Примечание:

Порядок разборки левой стороны аналогичен порядку разборки правой стороны.

1. Поднять стекло примерно на 25 мм от нижней точки и установить стекло в исходное место установки.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять внутреннюю облицовку задней двери.

4. Снять крепежный кронштейн короба ручки задней двери.

5. Снять пылевлагозащитную пленку.

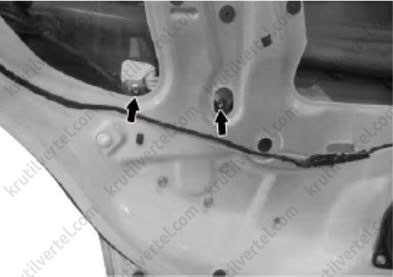

6. Выкрутить 2 болта крепления, показанные на рисунке ниже.

7. Снять наружный подоконный уплотнитель стекла задней двери.

8. Снять стекло задней двери, потянув его вверх под углом.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.
