1. Система освещения

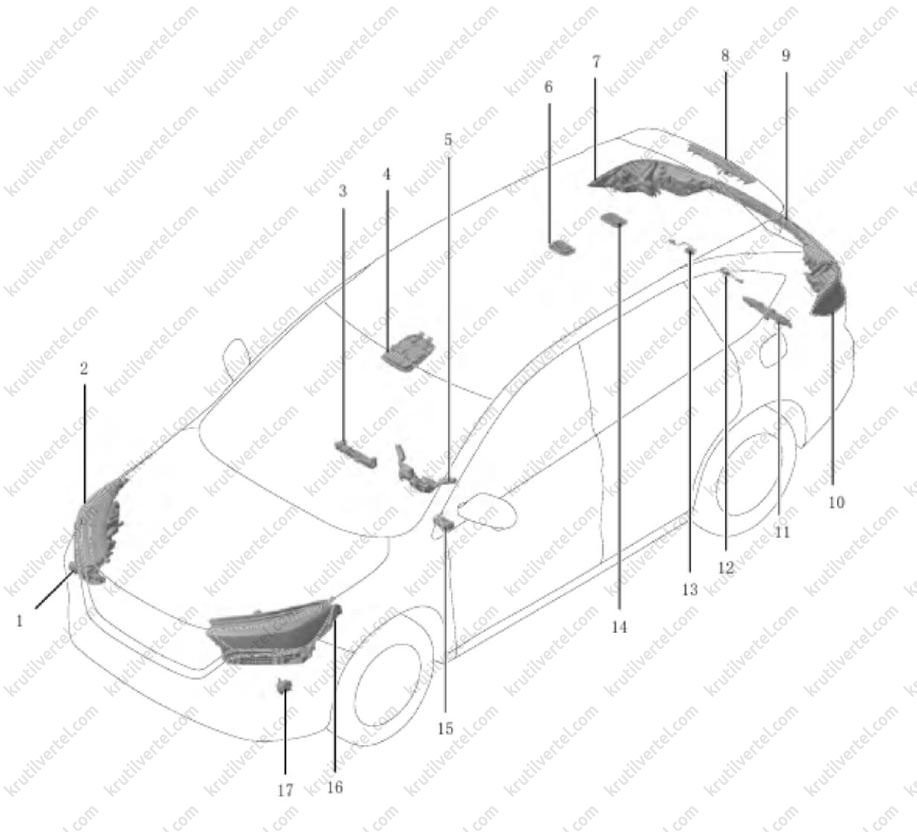

Компоненты
- Левая передняя противотуманная фара
- Правая передняя комбинированная фара
- Переключатель на центральной панели управления
- Лампа для чтения
- Комбинированный переключатель
- Потолочный плафон
- Правая задняя комбинированная фара
- Дополнительный стоп-сигнал
- Сигнальный фонарь открытой двери багажного отделения
- Левая задняя комбинированная фара
- Задний противотуманный фонарь
- Левая лампа подсветки номерного знака
- Правая лампа подсветки номерного знака
- Лампа освещения багажного отделения
- Переключатель управления
- Левая передняя комбинированная фара
- Левая передняя противотуманная фара
Фары головного освещения
Снятие и установка
Снятие
Внимание:
При замене или техническом обслуживании наружных осветительных приборов запрещается использовать растворители или сильнодействующие моющие средства для очистки наружной поверхности стекол во избежание их повреждения.
Если автомобиль оснащен ксеноновыми лампами ближнего и дальнего света при снятии блок-фар следует отсоединить провод от "отрицательного" вывода аккумуляторной батареи и подождать 90 с.
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
2. Снять отделочную панель решетки радиатора (подробнее, см. соответствующий раздел в главе Кузов).
3. Снять передний бампер в сборе (подробнее, см. соответствующий раздел в главе Кузов).
4. Снять декоративную накладку крыла колеса (подробнее, см. соответствующий раздел в главе Кузов).

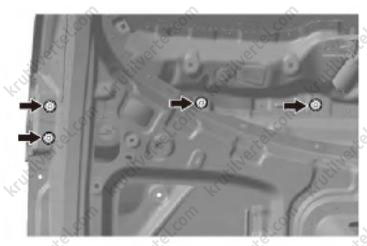

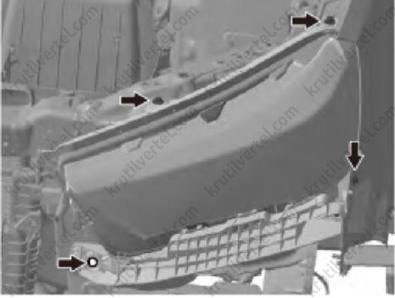

5. Выкрутить четыре болта крепления, показанные на рисунке ниже.
6. Отсоединить разъем жгута проводов
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Регулировка
Примечание:
Убедиться, что кузов вокруг блок-фар не поврежден и не деформирован.
Топливный бак полон.
Давление воздуха в шинах находится в пределах нормы.
Автомобиль стоит на ровной горизонтальной площадке.
На сиденье водителя находится человек среднего веса.
Покачайте кузов на пружинах подвески, чтобы он занял устойчивое положение.
1. Подготовить лист толстой белой бумаги.
2. Поставьте лист вертикально к стене.
3. По центру листа начертите вертикальную V-образную линию и выровняйте ее по центру автомобиля.
4. Начертите на листе Н-образную горизонтальную линию на том же уровне от поверхности земли, что и уровень центра фар дальнего света.
5. На том же месте, где находится центр фар дальнего света, начертите на листе V-образные вертикальные линии справа и слева.

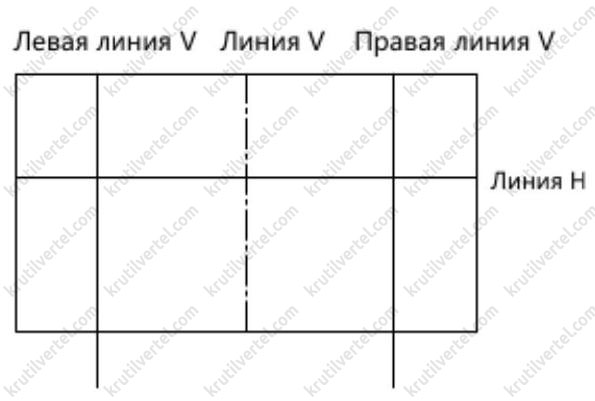

*Левая линия V Линия V Правая линия V Линия Н*
Примечание:
Для проверки направления световых лучей ближнего и дальнего света используется одна и та же базовая линия.

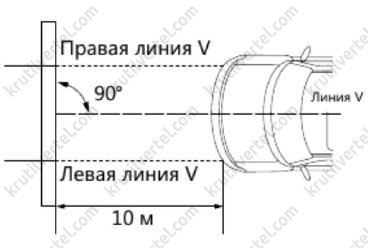

6. Расстояние между листом бумаги и передними комбинированными фарами должно составлять 10 м. Расположите лист у стены так, чтобы Н-образная линия и отметка центра были на одной высоте.
7. Совместить центр автомобиля с центром V-образной линии на листе и разместите лист так, чтобы его поверхность составляла угол 90° с V-образной линией.
*Правая линия V Левая линия V 10 м Линия V*
Примечание:
Во время проверки направления световых лучей ближнего света выключить дальний свет или отсоединить соответствующий разъем.
Аналогичным способом произведите регулировку фар ближнего света.
8. Запустить двигатель.

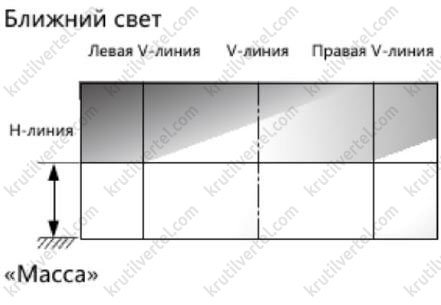

9. Включить передние комбинированные фары, отверткой подкрутите винты регулировки яркости так, чтобы фокусировка фар ближнего света передних комбинированных фар соответствовала диапазону установленных значений, показанному на изображении.
*Ближний свет Левая V-линия V-линия Правая V-линия Н-линия «Масса»*
Примечание:
При вращении отвертки по часовой стрелке оптическая ось фары смещается вниз, при вращении отвертки против часовой стрелки оптическая ось фары смещается вверх.
Внимание:
При чрезмерном затягивании винта регулировки направления световых лучей ламп дальнего света снять и заново установить разъем.
Задний фонарь
Снятие и установка
Снятие
Примечание:
При замене или техническом обслуживании наружных осветительных приборов запрещается использовать растворители или сильнодействующие моющие средства для очистки наружной поверхности стекол во избежание их повреждения.
1. Открыть дверь багажного отделения.
2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

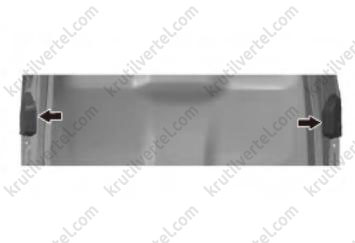

3. Поддеть две накладки болтов.

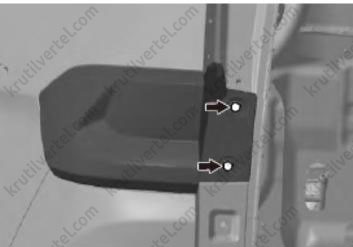

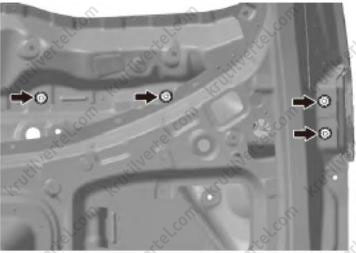

4. Выкрутить два болта крепления, показанные на рисунке ниже.
5. Отсоединить разъем жгута проводов.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Сигнальный фонарь открытой двери багажного отделения
Снятие и установка
Снятие
Примечание:
При замене или техническом обслуживании наружных осветительных приборов запрещается использовать растворители или сильнодействующие моющие средства для очистки наружной поверхности стекол во избежание их повреждения.
1. Открыть дверь багажного отделения.
2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
3. Снять боковую облицовку комбинированного фонаря двери багажного отделения, как показано на рисунке ниже.
4. Снять защитную накладку двери багажного отделения.

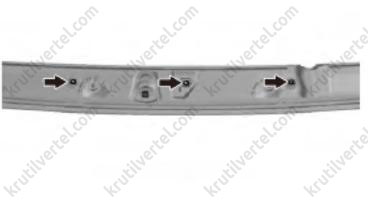

5. Отвернуть 8 гаек крепления, как показано на рисунке ниже.
6. Отсоединить разъем жгута проводов.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Передняя противотуманная фара
Снятие и установка
Снятие
Примечание:
При замене или техническом обслуживании наружных осветительных приборов запрещается использовать растворители или сильнодействующие моющие средства для очистки наружной поверхности стекол во избежание их повреждения.
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
2. Снять передний бампер в сборе (подробнее, см. соответствующий раздел в главе Кузов).
3. Отсоединить разъем проводов передних противотуманных фар.
4. Выкрутить 3 винта крепления, показанные на рисунке ниже.
5. Снять переднюю противотуманную фару в сборе.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Задний противотуманный фонарь
Снятие и установка
Снятие
Примечание:
При замене или техническом обслуживании наружных осветительных приборов запрещается использовать растворители или сильнодействующие моющие средства для очистки наружной поверхности стекол во избежание их повреждения.
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
2. Снять задний бампер (подробнее, см. соответствующий раздел в главе Кузов).
3. Отсоединить разъем жгута проводов.

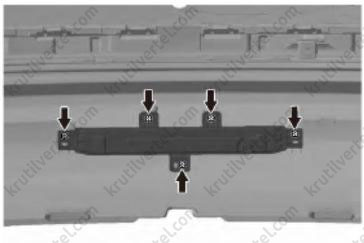

4. Выкрутить 5 винтов крепления, показанных на рисунке ниже.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Дополнительный стоп-сигнал
Снятие и установка
Снятие
Примечание:
При замене или техническом обслуживании наружных осветительных приборов запрещается использовать растворители или сильнодействующие моющие средства для очистки наружной поверхности стекол во избежание их повреждения.
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
2. Снять внутреннюю защитную панель двери багажного отделения в сборе (подробнее, см. соответствующий раздел в главе Кузов).
3. Снять дефлектор в сборе.

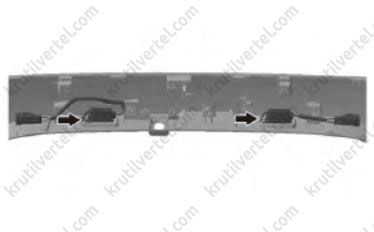

4. Отвернуть 3 гайки крепления, показанные на рисунке ниже.
5. Снять дополнительный стоп-сигнал.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Лампа подсветки номерного знака
Снятие и установка
Снятие
Примечание:
При замене или техническом обслуживании наружных осветительных приборов запрещается использовать растворители или сильнодействующие моющие средства для очистки наружной поверхности стекол во избежание их повреждения.
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
2. Снять внутреннюю панель двери багажного отделения (подробнее, см. соответствующий раздел в главе Кузов).
3. Снять наружную панель двери багажного отделения.

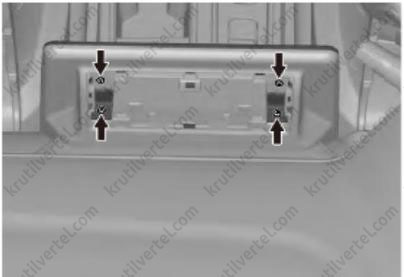

4. Отсоединить разъемный соединитель жгута проводов и фиксирующие защелки.
5. Высвободитьт защелку; снять лампу подсветки номерного знака.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Лампа для чтения
Снятие и установка
Снятие
Примечание:
При замене или техническом обслуживании наружных осветительных приборов запрещается использовать растворители или сильнодействующие моющие средства для очистки наружной поверхности стекол во избежание их повреждения.
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
2. Снять крышку лампы для чтения.

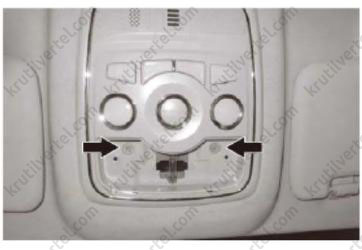

3. Выкрутить два болта крепления, как показано на рисунке ниже.

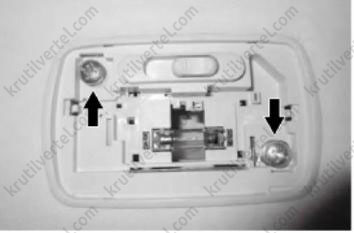

4. Отсоединить разъем жгута проводов и снять лампу для чтения.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Потолочный плафон
Снятие и установка
Снятие
Примечание:
При замене или техническом обслуживании наружных осветительных приборов запрещается использовать растворители или сильнодействующие моющие средства для очистки наружной поверхности стекол во избежание их повреждения.
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

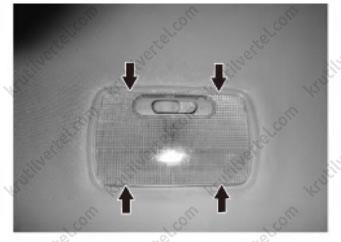

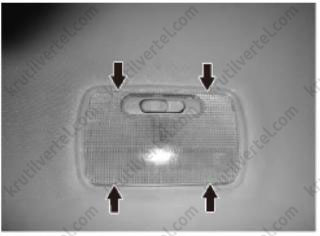

2. Снять рассеиватель потолочного плафона, как показано на рисунке ниже.

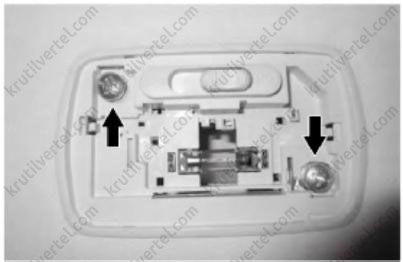

3. Выкрутить два винта крепления, показанные на рисунке ниже.
4. Отсоединить жгут проводов и снять потолочный плафон.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Лампа освещения багажного отделения
Снятие и установка
Снятие
Примечание:
При замене или техническом обслуживании наружных осветительных приборов запрещается использовать растворители или сильнодействующие моющие средства для очистки наружной поверхности стекол во избежание их повреждения.
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
2. Снять плафон освещения багажного отделения, как показано на рисунке ниже.
3. Выкрутить два винта крепления.
4. Отсоединить разъем жгута проводов; снять фонарь освещения багажного отделения.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Комбинированный переключатель наружного освещения
Снятие и установка
Снятие
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
Внимание:
Не подсоединять электрифицированные измерительные приборы к выводам подушек безопасности. Возможно самопроизвольное срабатывание пиропатрона и, как следствие получение тяжелых травм.
Внимание:
Во избежание самопроизвольного срабатывания подушек безопасности, запрещается использовать какие-либо запоминающие устройства. Невыполнение данного предписания может привести к получению тяжелых травм или к смерти.
Внимание:
Перед началом каких-либо работ, выключить зажигание и отсоединить отрицательную клемму от аккумуляторной батареи, после чего выждать не менее 3 минут.
Внимание:
Всегда необходимо работать с боковой стороны модуля подушки безопасности, исключить работу напротив модуля.
Внимание:
Всегда после снятия необходимо укладывать модуль водительской подушки безопасности корпусом вниз, декоративной крышкой вверх. Никогда не укладывать модуль подушки безопасности крышкой вниз. Несоблюдение данного указания может привести к получению серьезных травм.
Примечание:
Ремонт элементов системы пассивной безопасности не предусмотрен. При выходе из строя поврежденный элемент заменяется в сборе.
Внимание:
Не подвергать модуль подушки безопасности нагреву до температуры более 90 градусов Цельсия.
Исключить попадание нефтепродуктов, растворителей и/или воды на модуль подушки безопасности.
Внимание:
Всегда после разборки и сборки необходимо заменять болты крепления модуля подушки безопасности.
Внимание:
Быть предельно осторожным при установке, чтобы исключить повреждение жгута электропроводки модуля подушки безопасности.
Перед установкой и затяжкой болтов крепления необходимо проверить и убедиться в том, что отверстия в модуле и рулевом колесе совмещены, в противном случае возможно повреждение модуля подушки безопасности.
Внимание:
Если модуль подушки безопасности на стороне водителя установлен так, что жгут проводов контактирует со штырьками модуля подушки безопасности водителя, жгут проводов может быть поврежден. Осторожно установить модуль подушки безопасности на стороне водителя, убедившись, что жгут проводов не касается контактов.
2. Снять верхний кожух комбинированного переключателя, как показано на рисунке ниже.

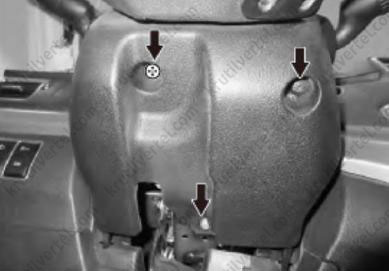

3. Выкрутить три винта крепления и снять нижнюю крышку комбинированного переключателя.
4. Отсоединить разъем жгута проводов.

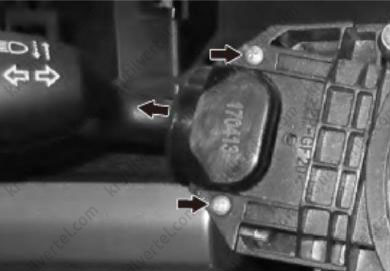

5. Выкрутить два винта крепления; в направлении влево снять комбинированный переключатель наружного освещения, как показано на рисунке ниже.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятию.
Переключатель на центральной панели управления
Снятие и установка
Снятие
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
2. Снять панель переключателя в сборе.
3. Снять отделение для мелких предметов с панелью USB.

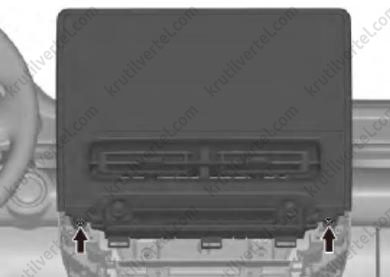

4. Выкрутить два винта крепления, показанные на рисунке ниже.

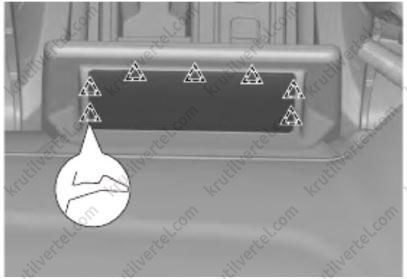

5. Отсоединить семь фиксаторов; снять заглушки винтов дисплея.

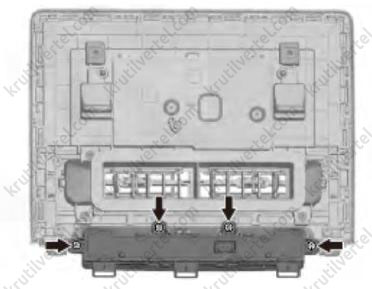

6. Выкрутить четыре винта крепления, показанные на рисунке ниже.
7. Отсоединить разъемный соединитель жгута проводов и снять дисплей с выключателем на центральной панели и с центральным воздуховыпускным отверстием.
8. Выкрутить четыре винта крепления; снять выключатель на центральной панели управления, как показано на рисунке ниже.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Переключатель регулировки высоты световых лучей фар
Снятие и установка
Снятие
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
2. Снять накладку левого нижнего защитного экрана приборной панели.

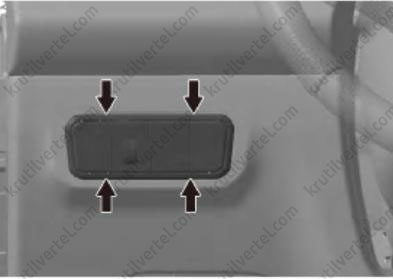

3. Нажать и удерживать защелку управляющего переключателя; вытолкнуть управляющий переключатель наружу.
4. Отсоединить разъем жгута проводов и снять управляющий переключатель.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
