Сиденья Haval M6 с 2023 года

5. Сиденья

Водительское сиденье

Снятие и установка

Снятие

Внимание:

Перевести замок зажигания в режим LOCK. Приступать к работам можно не ранее, чем через 90 с после отсоединения провода от «отрицательного» вывода аккумуляторной батареи.

Соблюдать меры предосторожности во время снятия, перемещения и установки сидений во избежание возникновения царапин и вмятин.

Соблюдать меры предосторожности для защиты деталей отделки салона во время установки и перемещения сидений; будьте осторожны, чтобы не повредить элементы отделки.

После завершения установки следует выполнить проверку момента затяжки крепежных болтов.

В качестве примера используется сиденье водителя. Способ снятия сиденья переднего пассажира аналогичен.

1. Снять подголовник.

2. Установить сиденье в крайнее заднее положение.

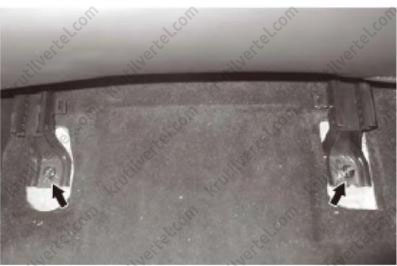

3. Выкрутить два болта крепления спереди сиденья, как показано на изображении ниже.

4. Установить сиденье в крайнее переднее положение.

5. Снять заднюю накладку сиденья.

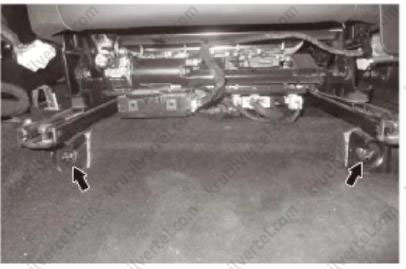

6. Выкрутить два болта сзади сиденья, как показано на изображении ниже.

7. Переместить сиденье в подходящее положение.

8. Откинуть спинку сиденья вперед.

9. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

10. Отсоединить разъем жгута проводов.

11. Снять сиденье.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Разборка и сборка

Разборка

Внимание:

При наличии каких-либо повреждений и следов износа обивки выполнять техническое обслуживание нельзя.

Будьте осторожны, чтобы не повредить швы или сиденье.

1. Снять подголовник.

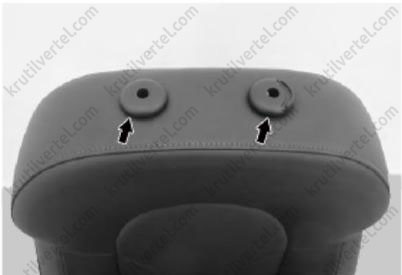

2. Снять свободную и стопорную направляющие втулки подголовника, как показано на изображении ниже.

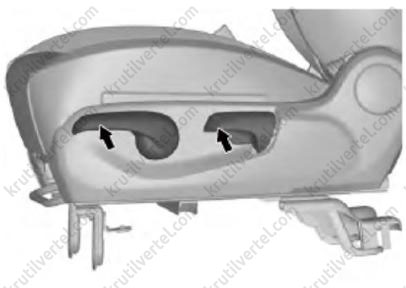

3. Снять рукоятку регулировки угла наклона спинки сиденья и рукоятку регулировки подъемного механизма, как показано на изображении ниже.

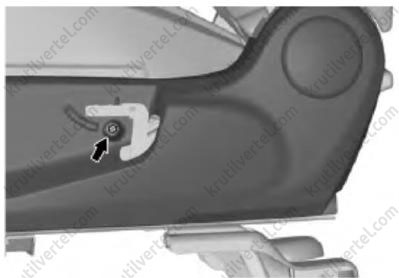

4. Выкрутить винт крепления на внешней стороне внешней обшивки сиденья.

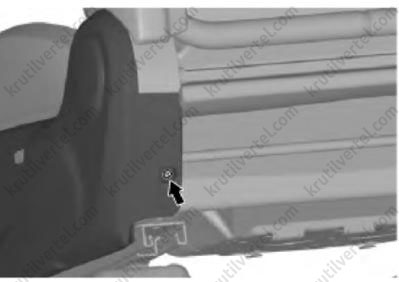

5. Выкрутить винт крепления с задней стороны внешней обшивки сиденья, как показано на изображении ниже.

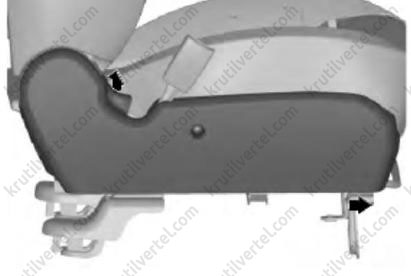

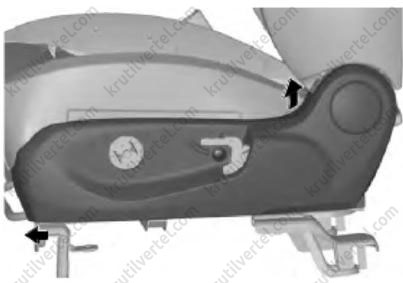

6. Поднять заднюю сторону обшивки под наклоном вверх, а затем потянуть ее вперед, чтобы снять внешнюю обшивку сиденья, как показано на изображении ниже.

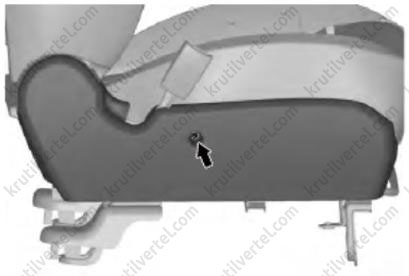

7. Выкрутить винт на внешней стороне внутренней обшивки сиденья, как показано на изображении ниже.

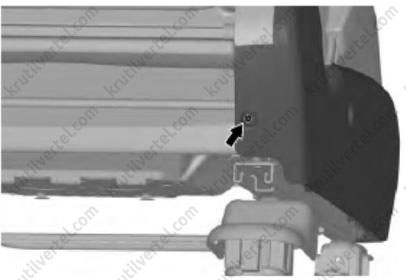

8. Выкрутить винт крепления с задней стороны внутренней обшивки сиденья, как показано на изображении ниже.

9. Поднять заднюю сторону обшивки под наклоном вверх, а затем потянуть ее вперед, чтобы снять внутреннюю обшивку сиденья.

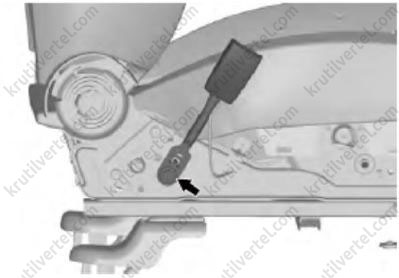

10. Выкрутить болт крепления, отсоединить разъем жгута проводов и снять замок ремня безопасности переднего сиденья.

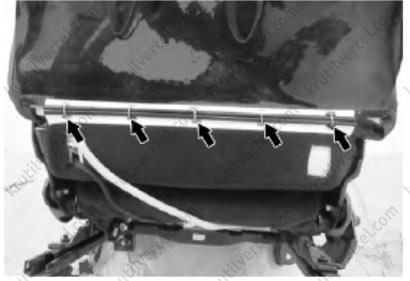

11. Потянуть вниз, чтобы отцепить лямки от каркаса сиденья.

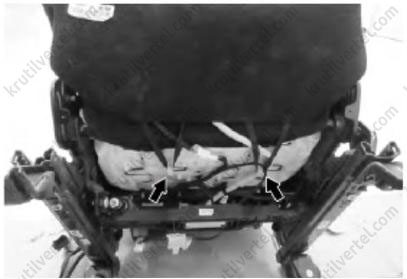

12. Отсоединить С-образные кольца, как показано на изображении ниже.

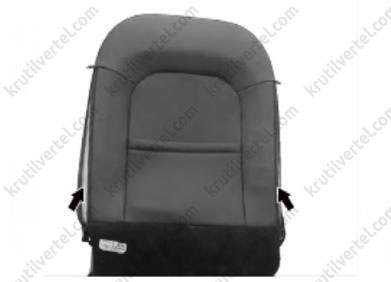

13. Расстегнуть молнии с обеих сторон спинки, как показано на изображении ниже.

14. Отвернуть две гайки, соединяющие боковую подушку безопасности с каркасом спинки сиденья водителя, как показано на изображении ниже.

15. Снять обивку спинки сиденья водителя в сборе.

16. Снять подушку сиденья водителя в сборе, отсоединив крючки по периметру подушки сиденья.

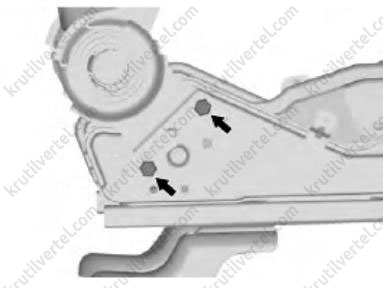

17. Выкрутить два болта крепления с левой стороны, как показано на изображении ниже.

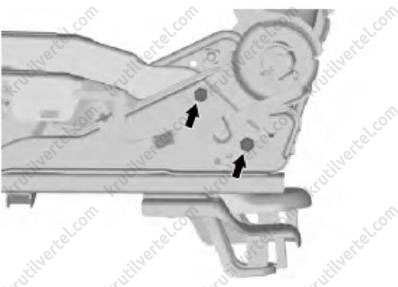

18. Выкрутить два болта с правой стороны.

19. Отсоединить каркас спинки сиденья от каркаса подушки сиденья водителя.

Сборка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Заднее сиденье

Снятие и установка

Снятие

Внимание:

Соблюдать меры предосторожности во время снятия, перемещения и установки сидений во избежание возникновения царапин и вмятин.

Соблюдать меры предосторожности для защиты деталей отделки салона во время установки и перемещения сидений; будьте осторожны, чтобы не повредить элементы отделки.

После завершения установки следует выполнить проверку момента затяжки крепежных болтов.

1. Снять шторку багажника.

2. Снять подкладку под запасное колесо.

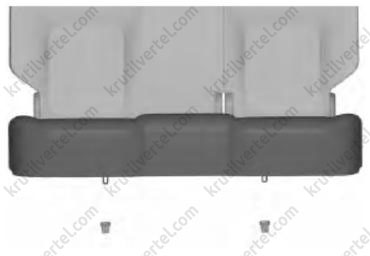

3. Поднять подушку сиденья, отсоединить два крепления подушки, снять подушку заднего сиденья, как показано на изображении ниже.

Примечание:

Обойма является расходным материалом; не допускается ее повторное использование.

4. Выкрутить два болта на передней стороне спинки правого заднего сиденья, как показано на изображении ниже.

5. Потянуть рычаг регулировки угла наклона сиденья, разблокируйте и откиньте спинку сиденья вперед.

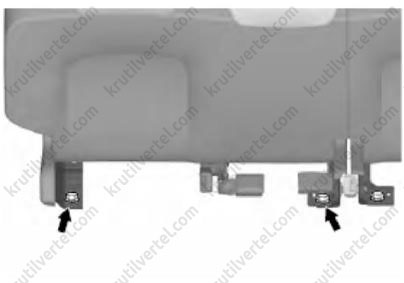

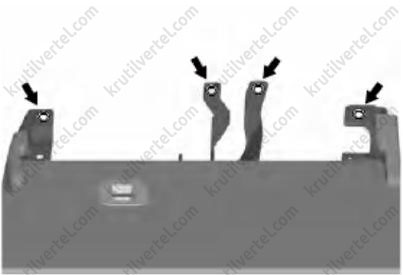

6. Выкрутить четыре болта крепления на задней стороне спинки правого заднего сиденья, как показано на изображении ниже.

7. Снять спинку правого заднего сиденья.

8. Выкрутить два болта крепления на передней стороне спинки левого заднего сиденья, как показано на изображении ниже.

9. Потянуть рычаг регулировки угла наклона сиденья, разблокировать и откиньте спинку сиденья вперед.

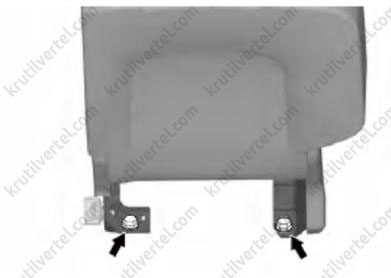

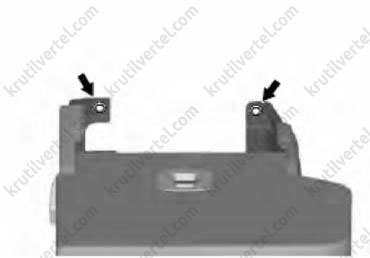

10. Выкрутить два болта на задней стороне спинки левого заднего сиденья, как показано на изображении ниже.

11. Снять спинку левого заднего сиденья.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.
