Коробка передач в сборе Haval M6 с 2023 года

5. Коробка передач в сборе

Коробка передач

Снятие и установка

Снятие

Внимание:

Во избежание ожогов запрещается работать с горячим двигателем.

Для выполнения этой операции требуется помощник, чтобы предотвратить травмы из-за возможного падения деталей.

Строго запрещается курить в рабочей зоне.

Следует установить предупреждающий знак "Курение запрещено".

Рабочее место должно быть оборудовано порошковым огнетушителем (класс Б).

Работы следует выполнять в хорошо проветриваемом рабочем помещении, вдали от возможных очагов открытого огня.

После отсоединения топливопровода может выходить небольшое количество топлива.

Чтобы снизить риск получения травм, заглушите соединение трубопровода чистой тряпкой. По окончании работы поместите тряпку в предназначенную для этого емкость.

Если топливо попало на кожу, немедленно смойте его; если оно попало в глаза, промойте большим количеством воды и обратитесь за медицинской помощью.

Отходы, образующиеся в процессе технического обслуживания, следует утилизировать в соответствии с требованиями местного законодательства.

Запрещается проворачивать коленвал против часовой стрелки (при нахождении лицом к двигателю).

Внимание:

Если при снятии элементов крепления возникли трудности, нанести на них соответствующее количество проникающей смазки. Раскачивая болт или гайку в одну и другую стороны, снять болт или гайку.

1. Сбросить остаточное давление топлива в системе питания автомобиля (подробнее, см. соответствующий раздел в главе Система питания и управления двигателем).

2. Установить рулевое колесо в положение для прямолинейного движения.

3. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

4. Разрядить систему кондиционирования, используя специальное оборудование (подробнее, см. соответствующий раздел в главе Система отопления, вентиляции и кондиционирования).

Внимание:

Не допускать утечек хладагента 134а (HFC-134а) из системы кондиционирования, особенно испарение или туманное образование. Не допускать попадания паров хладагента на кожу, слизистую оболочку глаз, и верхних дыхательных путей. Работать в хорошо проветриваемом помещении. При осуществлении работ, связанных с заменой или дозаправкой хладагента системы кондиционирования воздуха необходимо использовать только специализированное оборудование. При случайной утечки хладагента из системы кондиционирования необходимо проверить помещение (обеспечить достаточную вентиляцию) и принять меры для устранения течи хладагента.

В качестве индивидуальных средств защиты от попадания хладагента на человека могут применяться специализированные комбинезоны, перчатки, средства защиты дыхательных путей, а также ткань, которую необходимо оборачивать вокруг трубопроводов около клапанов и мест соединений. Попадание хладагента на части кузова или кожу рук могут вызвать местные обморожения, что может стать причиной получения травм. Обмороженная площадь должна быть немедленно вымыта чистой проточной водой, а затем должна быть оказана медицинская помощь.

Примечание:

Хладагент HFC-134а применяется только на данном транспортном средстве. Использование любого другого хладагента может привести к ухудшению характеристик эффективной работы системы кондиционирования воздуха.

Во избежание повреждения деталей и узлов системы кондиционирования воздуха необходимо применять только специализированные смазочные материалы и хладагент, а при осуществлении работ связанные с заменой или дозаправкой хладагента необходимо использовать только специализированное оборудование и инструмент.

Внимание:

Не допускать смешения хладагентов различных производителей, даже в малых количествах, в противном случае это может стать причиной преждевременного выхода из деталей и узлов системы кондиционирования воздуха, в частности компрессора кондиционера.

Для проведения работ, связанных с дозаправкой или заменой хладагента системы кондиционирования воздуха, салона транспортного средства, необходимо использовать специализированный инструмент – специализированный центр, позволяющий производить полный комплекс работ, связанных с полной или частичной заменой хладагента. В комплексе специализированного центра применяется хладагент марки R-134a. Работы по замене или дозаправки хладагента выполнять в соответствии с инструкцией по эксплуатации специализированного цента. Работы должен выполнять только специально обученный персонал.

5. Слить жидкость из системы охлаждения двигателя в заранее подготовленную емкость (подробнее, см. соответствующий раздел в главе Система охлаждения).

6. Слить масло из двигателя и коробки передач (подробнее, см. соответствующий раздел в главе Механическая часть двигателя).

7. Слить масло из усилителя рулевого механизма (подробнее, см. соответствующий раздел в главе Рулевое управление).

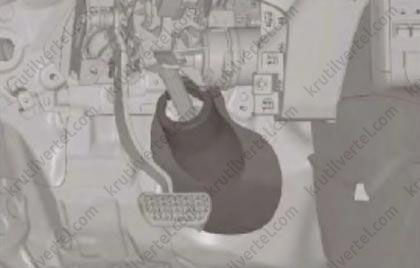

8. Снять кожух рулевой колонки.

Внимание:

Работы следует выполнять в помещении с хорошей вентиляцией, вдали от источников открытого огня.

После отсоединения трубопровода из него может вытечь небольшое количество топлива.

Чтобы снизить риск для здоровья, заглушите отверстие трубопровода с помощью куска чистой тряпки. По окончании работы поместите тряпку в предназначенную для этого емкость.

Если топливо попало на кожу, немедленно смойте его. Если оно попало в глаза, как можно скорее промойте их большим количеством воды и обратитесь за медицинской помощью.

Отходы, образующиеся в процессе ремонта и технического обслуживания, следует утилизировать в соответствии с требованиями местного законодательства.

Запрещается проворачивать коленчатый вал против часовой стрелки (при нахождении лицом к ременному шкиву коленчатого вала двигателя).

Если при снятии элементов крепления возникли трудности, нанести на них состав для удаления ржавчины. Сначала слегка затянуть их, а затем осторожно отверните.

9. Нанести установочные метки на верхнюю и нижнюю части рулевого вала

10. Выкрутить один болт крепления, снять рулевую колонку с рулевым валом и рулевой механизм, как показано на изображении ниже.

11. Снять переднюю защитную накладку.

12. Снять нижний дефлектор кузова.

13. Разъединить разъем жгута проводов нижнего кислородного датчика и фиксирующий хомут (подробнее, см. соответствующий раздел в главе Система питания и управления двигателем).

14. Снять задний каталитический нейтрализатор (подробнее, см. соответствующий раздел в главе Система впуска и выпуска).

15. Снять передний подрамник (подробнее, см. соответствующий раздел в главе ходовая часть).

16. Снять приводы передних колес (подробнее, см. соответствующий раздел в главе Приводные валы).

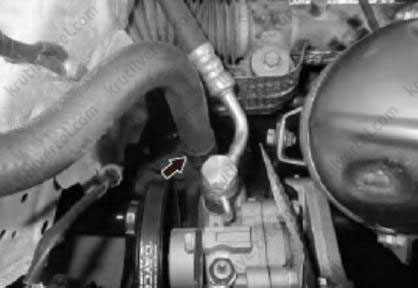

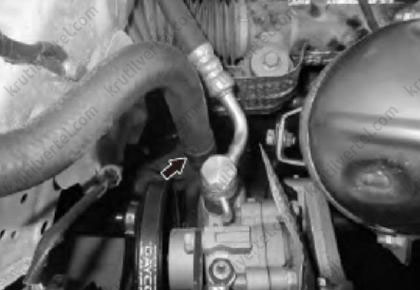

17. Отсоединить топливопровод насоса гидроусилителя рулевого механизма, как показано на изображении ниже.

Внимание:

После разборки трубопровода сами трубки и места соединений необходимо сразу защитить от попадания инородных предметов.

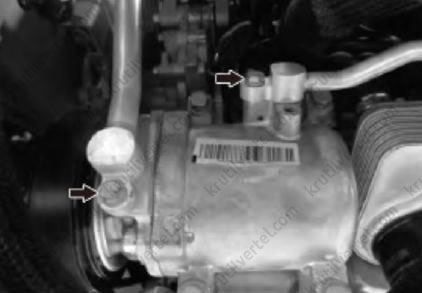

18. Выкрутить два болта крепления и отсоединить трубопровод кондиционера, как показано на изображении ниже.

Внимание:

После разборки трубопровода сами трубки и места соединений необходимо сразу защитить от попадания инородных предметов.

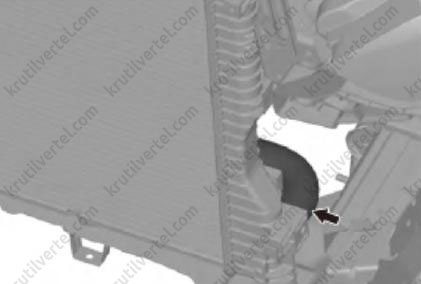

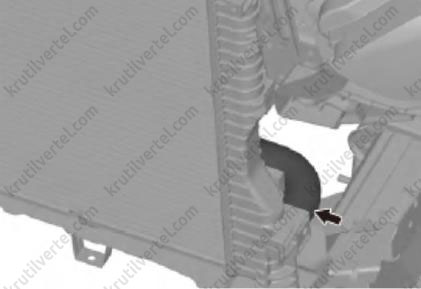

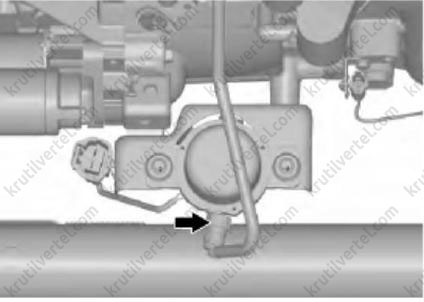

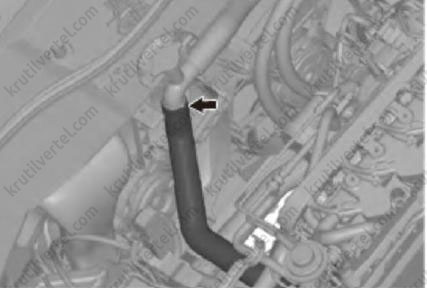

19. Отсоединить отводящий патрубок радиатора, как показано на изображении ниже.

Внимание:

После отсоединения трубопроводов заглушите оба конца патрубков, чтобы предотвратить попадание внутрь инородных материалов.

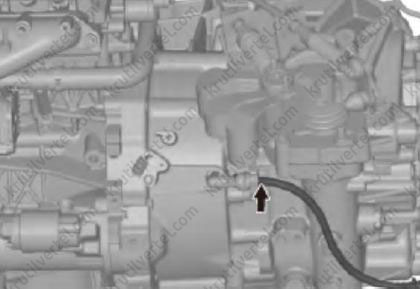

20. Отсоединить трубку гидропривода выключения сцепления, как показано на изображении ниже.

Внимание:

После разборки трубопровода сами трубки и места соединений необходимо сразу защитить от попадания инородных предметов.

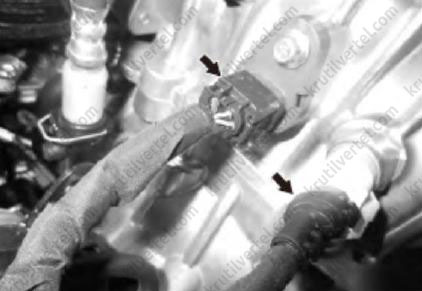

21. Отсоединить разъем переключателя нейтральной передачи и выключателя передачи заднего хода.

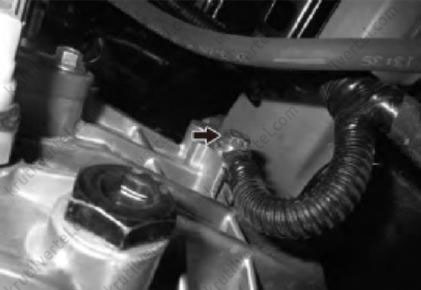

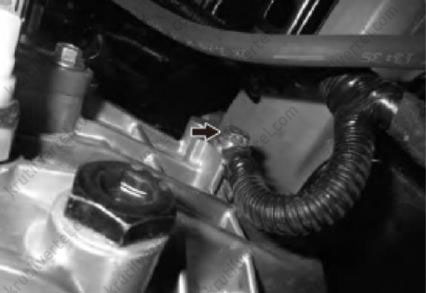

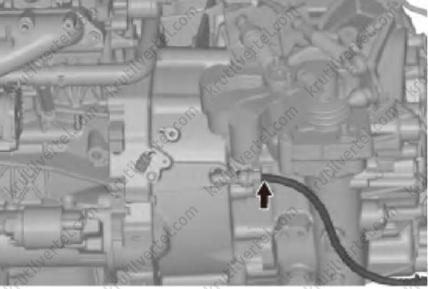

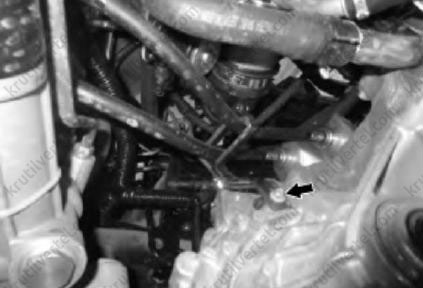

22. Снять провод «массы» коробки передач, как показано на изображении ниже.

23. Снять воздушный фильтр в сборе (подробнее, см. соответствующий раздел в главе Система впуска и выпуска).

24. Снять блок управления двигателем (подробнее, см. соответствующий раздел в главе Система питания и управления двигателем).

25. Отсоединить разъем жгута проводов двигателя и кузова.

26. Отсоединить жгут проводов блока предохранителей в салоне.

27. Снять аккумуляторную батарею и кронштейн крепления аккумуляторной батареи.

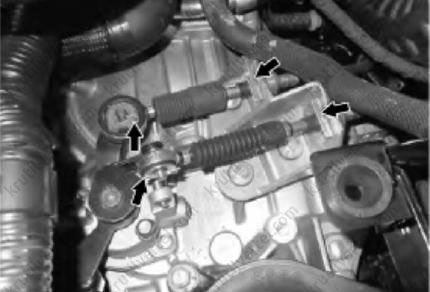

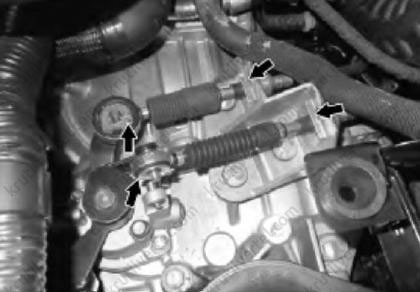

28. Отсоединить трос переключения передач от коробки передач, как показано на изображении ниже.

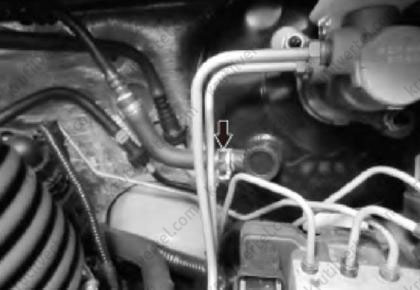

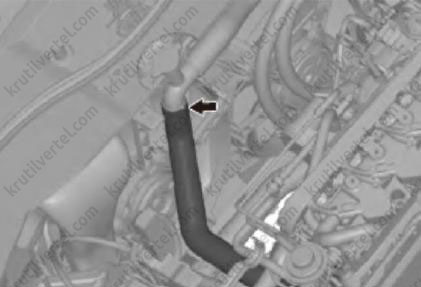

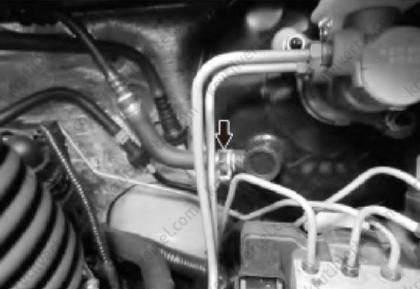

29. Отсоединить трубку вакуумного усилителя, как показано на изображении ниже.

Внимание:

После разборки трубопровода сами трубки и места соединений необходимо сразу защитить от попадания инородных предметов.

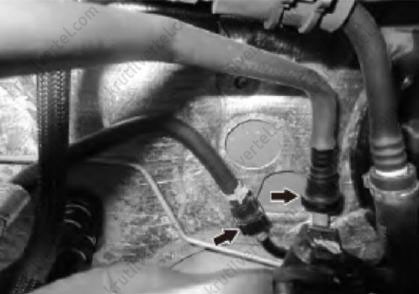

30. Отсоединить топливопровод и трубку десорбции 2, как показано на изображении ниже.

Внимание:

После разборки трубопровода сами трубки и места соединений необходимо сразу защитить от попадания инородных предметов.

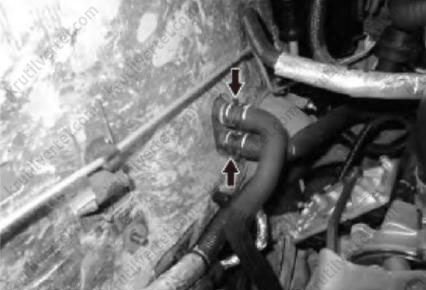

31. Отсоединить впускной и выпускной патрубки радиатора отопителя.

Внимание:

После разборки трубопровода сами трубки и места соединений необходимо сразу защитить от попадания инородных предметов.

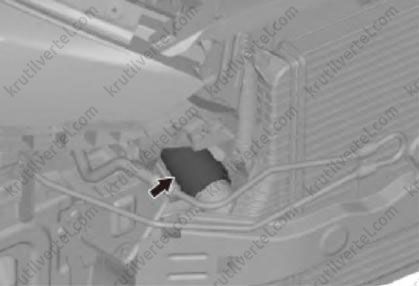

32. Отсоединить впускной патрубок интеркулера, как показано на изображении ниже.

Внимание:

После разборки трубопровода сами трубки и места соединений необходимо сразу защитить от попадания инородных предметов.

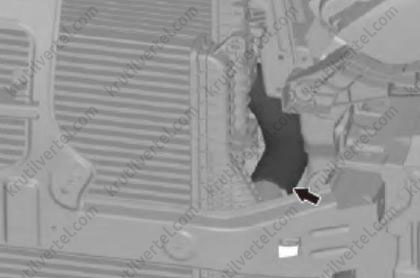

33. Отсоединить отводящую трубку интеркулера, показанную на рисунке ниже.

Внимание:

После разборки трубопровода сами трубки и места соединений необходимо сразу защитить от попадания инородных предметов.

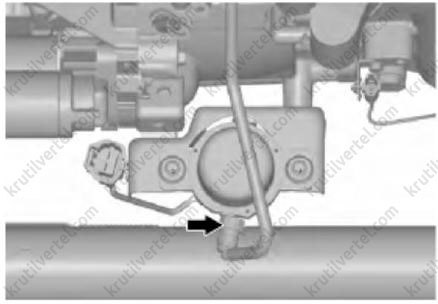

34. Отсоединить тормозной вакуумный шланг, показанный на рисунке ниже.

Внимание:

После разборки трубопровода сами трубки и места соединений необходимо сразу защитить от попадания инородных предметов.

35. Отсоединить подводящий патрубок от радиатора.

Внимание:

После разборки трубопровода сами трубки и места соединений необходимо сразу защитить от попадания инородных предметов.

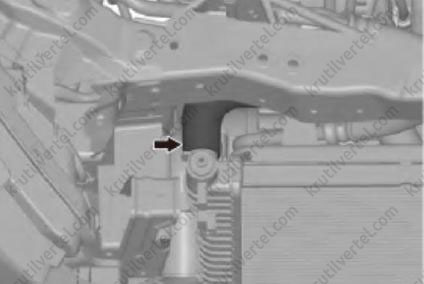

36. Отсоединить соединительную трубку впускной трубы радиатора, как показано на изображении ниже.

Внимание:

После разборки трубопровода сами трубки и места соединений необходимо сразу защитить от попадания инородных предметов.

37. Подвести подкатные опоры под двигатель и коробку передач.

38. Снять левую опору двигателя.

39. Снять правую опору двигателя.

40. Снять двигатель в сборе с коробкой передач.

41. Снять периферийные элементы коробки передач.

42. Отделите двигатель от коробки передач.

Установка

Внимание:

Перед установкой очистите все точки «массы».

Убедитесь, что соединения трубопроводов, жгутов проводов и соединения с точками «массы» выполнены надежно.

Замените уплотнительные элементы. Затянуть элементы крепления с заданными моментами затяжки.

1. Соединить двигатель и коробку передач.

2. Установить периферийные элементы коробки передач.

3. Подвести подкатные опоры под двигатель и коробку передач.

4. Установить двигатель с коробкой передач.

5. Установить правую подвеску двигателя.

6. Установить левую опору двигателя.

7. Установить приводные валы передних колес (подробнее, см. соответствующий раздел в главе Приводные валы).

8. Установить передний подрамник (подробнее, см. соответствующий раздел в главе Ходовая часть).

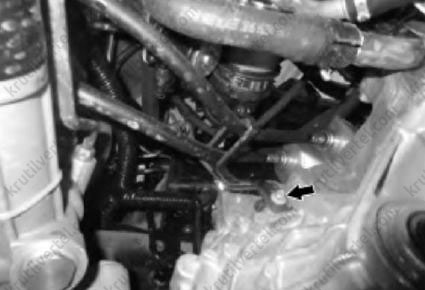

9. Подсоединить к кузову провод «массы» коробки передач, как показано на изображении ниже.

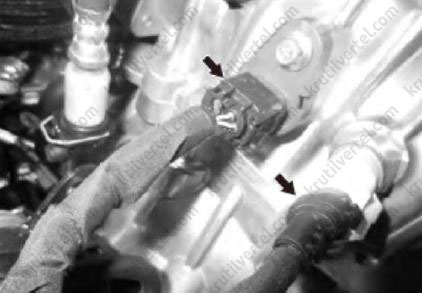

10. Подсоединить разъем выключателей нейтральной передачи и передачи заднего хода, как показано на изображении ниже.

11. Подсоединить шланг сцепления, показанный на рисунке ниже.

Внимание:

После разборки трубопровода сами трубки и места соединений необходимо сразу защитить от попадания инородных предметов.

12. Присоединить подводящий патрубок радиатора.

Внимание:

Перед монтажом трубопровода убедитесь в отсутствии инородных материалов внутри трубок и в местах соединений.

После установки убедитесь, что элементы трубопроводов надежно соединены.

13. Подсоединить трубопровод кондиционера и затянуть два болта крепления, показанные на рисунке ниже.

Внимание:

Перед монтажом трубопровода убедитесь в отсутствии инородных материалов внутри трубок и в местах соединений.

После установки убедитесь, что элементы трубопроводов надежно соединены.

14. Подключить топливопровод насоса гидроусилителя рулевого механизма, как показано на изображении ниже.

Внимание:

Перед монтажом трубопровода убедитесь в отсутствии инородных материалов внутри трубок и в местах соединений.

После установки убедитесь, что элементы трубопроводов надежно соединены.

15. Установить задний каталитический нейтрализатор (подробнее, см. соответствующий раздел в главе Система впуска и выпуска).

16. Присоединить разъем жгута проводов нижнего кислородного датчика и фиксирующий хомут.

17. Присоединить соединительную трубку впускной трубы радиатора, как показано на изображении ниже.

Внимание:

Перед монтажом трубопровода убедитесь в отсутствии инородных материалов внутри трубок и в местах соединений.

После установки убедитесь, что элементы трубопроводов надежно соединены.

18. Подсоединить подводящий патрубок радиатора.

Внимание:

Перед монтажом трубопровода убедитесь в отсутствии инородных материалов внутри трубок и в местах соединений.

После установки убедитесь, что элементы трубопроводов надежно соединены.

19. Подсоединить тормозной вакуумный шланг, показанный на рисунке ниже.

Внимание:

Перед монтажом трубопровода убедитесь в отсутствии инородных материалов внутри трубок и в местах соединений.

После установки убедитесь, что элементы трубопроводов надежно соединены.

20. Подсоединить отводящую трубку интеркулера.

Внимание:

Перед монтажом трубопровода убедитесь в отсутствии инородных материалов внутри трубок и в местах соединений.

После установки убедитесь, что элементы трубопроводов надежно соединены.

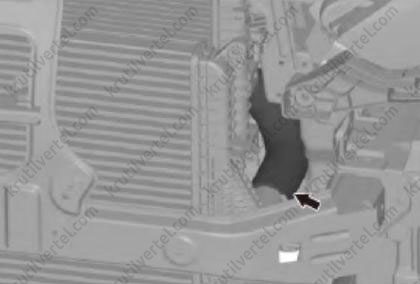

21. Подсоединить подводящий патрубок интеркулера, показанный на рисунке ниже.

Внимание:

Перед монтажом трубопровода убедитесь в отсутствии инородных материалов внутри трубок и в местах соединений.

После установки убедитесь, что элементы трубопроводов надежно соединены.

22. Подсоединить впускной и выпускной патрубки радиатора отопителя.

Внимание

Перед монтажом трубопровода убедитесь в отсутствии инородных материалов внутри трубок и в местах соединений.

После установки убедитесь, что элементы трубопроводов надежно соединены.

23. Подсоединить топливопровод и трубку десорбции 2, как показано на изображении ниже.

Внимание:

Перед монтажом трубопровода убедитесь в отсутствии инородных материалов внутри трубок и в местах соединений.

После установки убедитесь, что элементы трубопроводов надежно соединены.

24. Подсоединить трубку вакуумного усилителя, как показано на изображении ниже.

Внимание:

Перед монтажом трубопровода убедитесь в отсутствии инородных материалов внутри трубок и в местах соединений.

После установки убедитесь, что элементы трубопроводов надежно соединены.

25. Подсоединить трос переключения передач к коробке передач.

26. Подсоединить к кузову провод «массы» коробки передач.

27. Установить аккумуляторную батарею и кронштейн крепления аккумуляторной батареи.

28. Подсоединить жгут проводов блока предохранителей в салоне.

29. Подсоединить разъем проводки двигателя и кузова.

30. Установить блок управления двигателем.

31. Установить воздушный фильтр (подробнее, см. соответствующий раздел в главе Система впуска и выпуска).

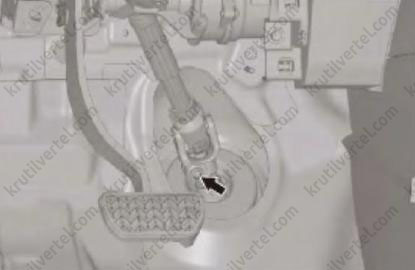

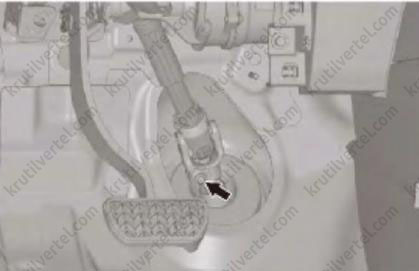

32. Установить рулевой вал и рулевой механизмом и затянуть болт, как показано на изображении ниже.

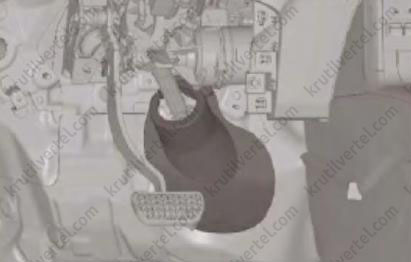

33. Установить кожух рулевой колонки.

34. Залейте моторное и трансмиссионное масло.

35. Долейте охлаждающую жидкость двигателя и жидкость гидроусилителя руля.

36. Заполните хладагентом контур хладагента кондиционера (подробнее, см. соответствующий раздел в главе Система отопления, вентиляции и кондиционирования).

37. Подсоединить провод к «отрицательному» выводу аккумуляторной батареи.

38. Создайте давление в топливной системе.

39. Запустите двигатель и проверить, нет ли каких-либо неисправностей, таких как утечка охлаждающей жидкости, масла и т. п.

40. Проверить и отрегулируйте углы установки передних колес.

41. Установить нижний дефлектор кузова.

42. Установить переднюю защитную накладку.
