Гидроусилитель руля Haval M6 с 2023 года

2. Гидроусилитель руля

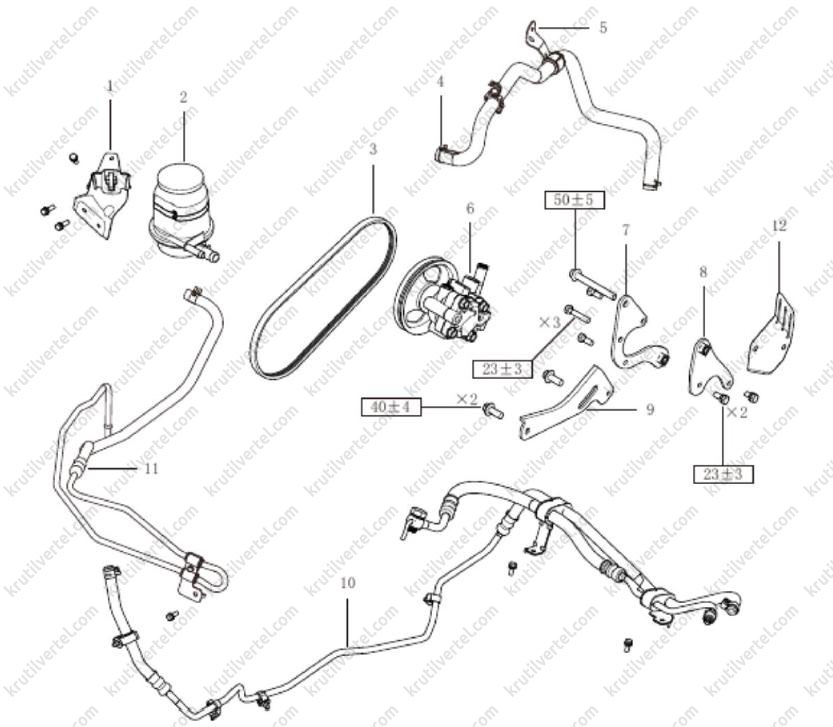

Компоненты

*40±4 Н∙м 23±3 Н∙м 50±5 Н∙м*

1. Кронштейн бачка гидроусилителя
2. Бачок гидроусилителя руля в сборе
3. Приводной ремень насоса гидроусилителя руля
4. Впускная трубка насоса гидроусилителя руля в сборе
5. Хомут для крепления трубки
6. Насос гидроусилителя руля в сборе
7. Кронштейн насоса гидроусилителя руля II
8. Кронштейн насоса гидроусилителя руля
9. Кронштейн регулировки натяжения
10. Узел трубопровода гидроусилителя руля
11. Трубопровод гидроусилителя руля в сборе
12. Тепловой экран насоса гидроусилителя руля

Жидкость для гидроусилителя руля

Проверка

1. Проверка уровня жидкости гидроусилителя руля.

Примечание:

Убедиться, что уровень рабочей жидкости усилителя рулевого управления находится между метками МАХ и MIN бачка рабочей жидкости гидроусилителя рулевого управления.

Жидкость для гидроусилителя рулевого управления — FLUIDE DA/PSF300/PSF-B0 (любая из трех).

Замена

1. Открыть крышку масляного бака гидроусилителя руля, снять возвратный шланг масла с масляного бака гидроусилителя руля и слить масло в емкость.

2. Следует несколько раз повернуть рулевое колесо влево и вправо в крайнее положение на подъемнике с выключенным двигателем до тех пор, пока жидкость в системе рулевого управления не будет слита.

Примечание:

Во избежание повреждения механизма рулевого управления при повороте автомобиля или замене гидравлической жидкости время нахождения рулевого колеса в крайнем положении не должно превышать 5 с.

3. Подсоединить возвратный шланг для жидкости гидроусилителя и наполните бачок рулевого механизма новой жидкостью гидроусилителя руля.

Объем заливаемой жидкости гидроусилителя руля: 1,1 л ± 0,1 л.

4. Следует несколько раз повернуть рулевое колесо влево и вправо до предельного положения на подъемнике с заглушенным двигателем до тех пор, пока уровень жидкости в масляном баке не перестанет падать, а затем перезапустить двигатель и оставить его работать до тех пор, пока в баке гидроусилителя не останется пены или помутнения. После выключения двигателя высота уровня жидкости в масляном баке должна находиться между верхней и нижней линиями шкалы.

Примечание:

Во избежание повреждения механизма рулевого управления при повороте автомобиля или замене гидравлической жидкости время нахождения рулевого колеса в крайнем положении не должно превышать 5 с.

5. Затянуть крышку бачка гидроусилителя руля.

Бачок гидроусилителя руля

Снятие и установка

Снятие

1. Слить жидкость гидроусилителя руля в заранее подготовленную емкость.

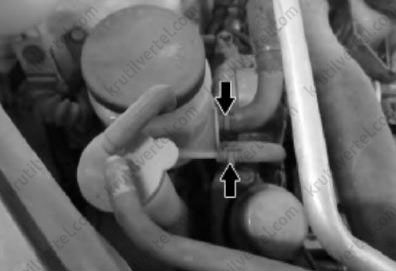

2. Отсоединить впускной и выпускной шланги, показанные на рисунке ниже.

3. Потянуть бачок гидроусилителя руля по направлению вверх.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Насос гидроусилителя руля

Снятие и установка

Снятие

1. Слить жидкость гидроусилителя руля в заранее подготовленную емкость.

2. Отсоединить впускной шланг рулевого управления и трубку высокого давления, показанные на рисунке ниже.

3. Поднять автомобиль на подъемнике. Проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

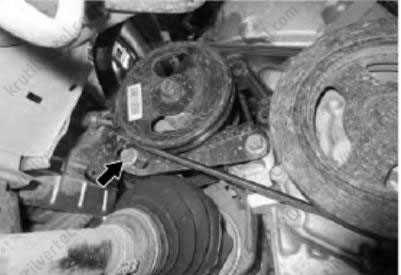

4. Выкрутить анкерный болт крепления регулятора натяжения, как показано на изображении ниже.

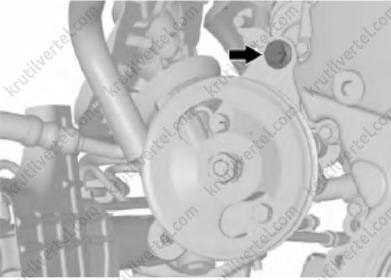

5. Выкрутить, показанный на рисунке ниже, болт соединения с двигателем.

6. Снять крепление насоса гидроусилителя рулевого управления в сборе.

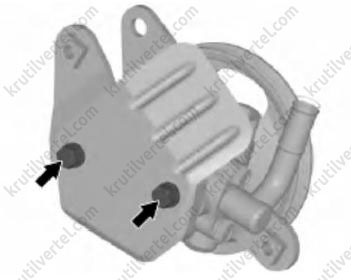

7. Выкрутить 2 болта крепления, снять тепловой экран насоса гидроусилителя руля и крепление насоса гидроусилителя рулевого управления в сборе.

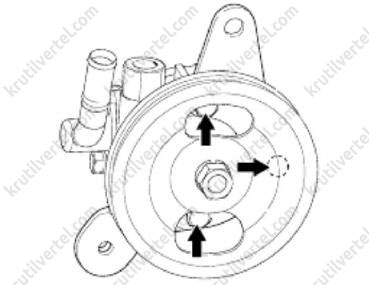

8. Выкрутить три болта крепления и снять крепление насоса гидроусилителя рулевого управления в сборе, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Примечание:

Затянуть элементы крепления с заданными моментами затяжки.

Удалить воздух из гидропривода усилителя рулевого управления.

Трубопровод гидроусилителя руля

Снятие и установка

Снятие

1. Слить жидкость гидроусилителя руля в заранее подготовленную емкость.

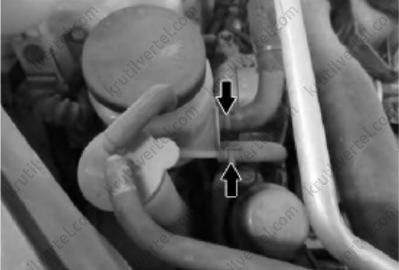

2. Отсоединить впускной и выпускной шланги, показанные на рисунке ниже.

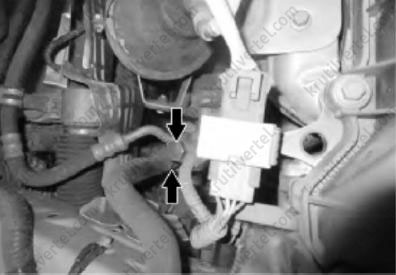

3. Отсоединить шланг подачи жидкости для гидроусилителя руля, шланг высокого давления гидроусилителя, как показано на изображении ниже.

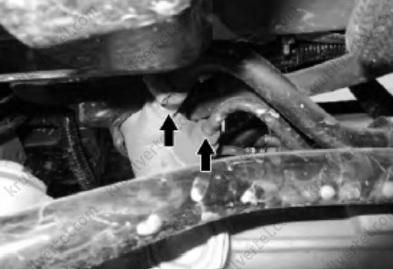

4. Выкрутить болт крепления и отсоединить хомут, отсоединить шланги высокого и низкого давления гидроусилителя на рулевом механизме.

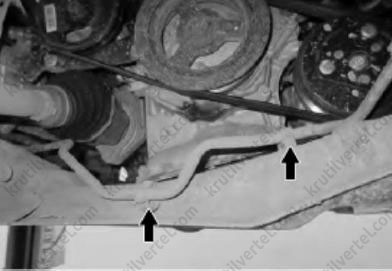

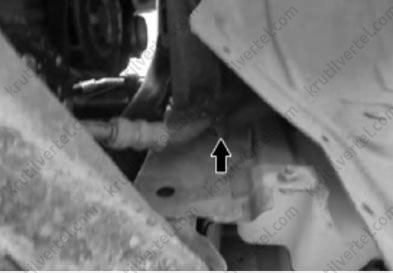

5. Отсоединить три хомута трубки гидравлической жидкости с правой стороны переднего подрамника и снять узел трубопровода гидроусилителя, как показано на изображении ниже.

6. Снять передний бампер в сборе (подробнее, см. соответствующий раздел в главе Кузов).

7. Выкрутить болт крепления и снять узел возвратной трубки гидроусилителя II.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Примечание:

Удалить воздух из гидропривода усилителя рулевого управления.
