Интерьер Haval M6 с 2023 года

2. Интерьер

Приборная панель в сборе

Перчаточный ящик

Снятие

Внимание:

Надеть перчатки, чтобы защитить руки.

Соблюдать осторожность, чтобы не поцарапать декоративный молдинг и другие детали.

1. Открыть перчаточный ящик.

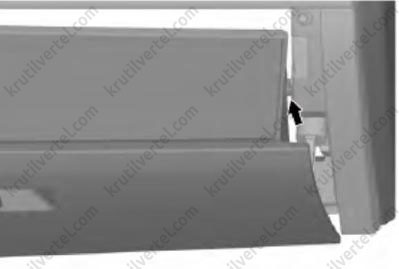

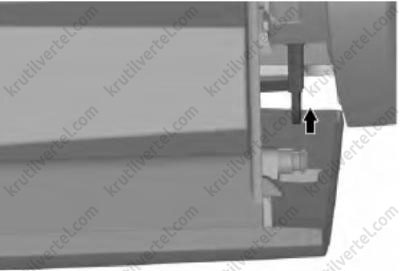

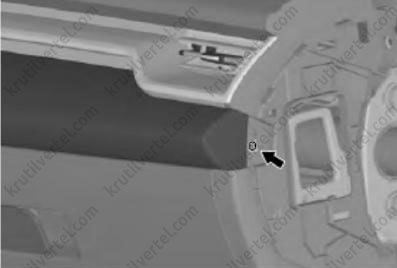

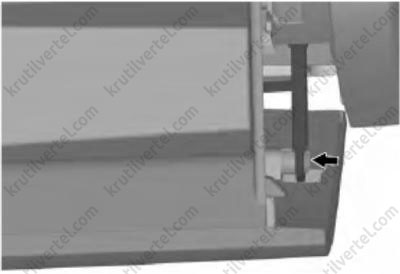

2. Отсоединить демпфер от стержня демпфера, как показано на изображении ниже.

Примечание:

При этом перчаточный ящик по-прежнему должен быть собран. Не нужно убирать стержень его демпфера.

3. После отсоединения отвести стержень демпфера немного назад от установочной поверхности перчаточного ящика; при снятии перчаточного ящика следить за тем, чтобы не отсоединился стержень демпфера, как показано на изображении ниже.

4. Снять задний и верхний ограничители перчаточного ящика.

5. Отсоединить ось перчаточного ящика, снять перчаточный ящик.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Передняя панель

Снятие

Внимание:

Надеть перчатки, чтобы защитить руки.

Соблюдать осторожность, чтобы не поцарапать декоративный молдинг и другие детали.

Перевести ключ в замке зажигания в положение LOCK. Приступать к работам можно не ранее, чем через 90 с после отсоединения отрицательной клеммы аккумуляторной батареи.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять вспомогательную панель управления.

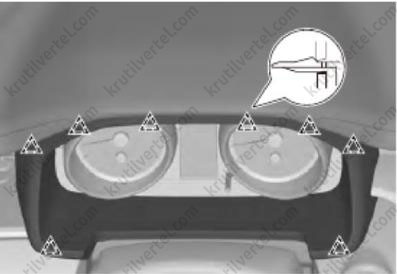

3. Отсоединить 8 зажимов и снять крышку комбинации приборов, как показано на изображении ниже.

4. Снять комбинацию приборов (подробнее, см. соответствующий раздел в главе Электрооборудование и электросистемы автомобиля).

5. Снять модуль подушки безопасности со стороны водительского сиденья (подробнее, см. соответствующий раздел в главе Пассивная безопасность).

Внимание:

Не подсоединять электрифицированные измерительные приборы к выводам подушек безопасности. Возможно самопроизвольное срабатывание пиропатрона и, как следствие получение тяжелых травм.

Внимание:

Во избежание самопроизвольного срабатывания подушек безопасности, запрещается использовать какие-либо запоминающие устройства. Невыполнение данного предписания может привести к получению тяжелых травм или к смерти.

Внимание:

Перед началом каких-либо работ, выключить зажигание и отсоединить отрицательную клемму от аккумуляторной батареи, после чего выждать не менее 3 минут.

Внимание:

Всегда необходимо работать с боковой стороны модуля подушки безопасности, исключить работу напротив модуля.

Внимание:

Всегда после снятия необходимо укладывать модуль водительской подушки безопасности корпусом вниз, декоративной крышкой вверх. Никогда не укладывать модуль подушки безопасности крышкой вниз. Несоблюдение данного указания может привести к получению серьезных травм.

Примечание:

Ремонт элементов системы пассивной безопасности не предусмотрен. При выходе из строя поврежденный элемент заменяется в сборе.

Внимание:

Не подвергать модуль подушки безопасности нагреву до температуры более 90 градусов Цельсия.

Исключить попадание нефтепродуктов, растворителей и/или воды на модуль подушки безопасности.

Внимание:

Всегда после разборки и сборки необходимо заменять болты крепления модуля подушки безопасности.

Внимание:

Быть предельно осторожным при установке, чтобы исключить повреждение жгута электропроводки модуля подушки безопасности.

Перед установкой и затяжкой болтов крепления необходимо проверить и убедиться в том, что отверстия в модуле и рулевом колесе совмещены, в противном случае возможно повреждение модуля подушки безопасности.

Внимание:

Если модуль подушки безопасности на стороне водителя установлен так, что жгут проводов контактирует со штырьками модуля подушки безопасности водителя, жгут проводов может быть поврежден. Осторожно установить модуль подушки безопасности на стороне водителя, убедившись, что жгут проводов не касается контактов.

6. Снять рулевое колесо в сборе (подробнее, см. соответствующий раздел в главе Рулевое управление).

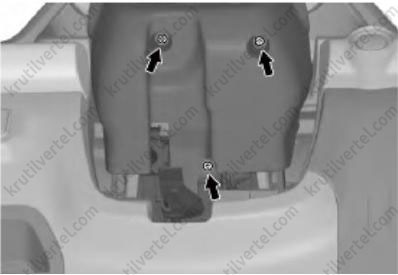

7. Выкрутить 3 винта крепления и снять нижнюю и верхнюю крышки комбинированного переключателя, как показано на изображении ниже.

8. Снять комбинированный переключатель (подробнее, см. соответствующий раздел в главе Электрооборудование и электросистемы автомобиля).

9. Снять нижнюю облицовку нижней левой стойки А.

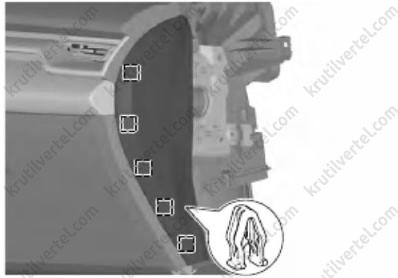

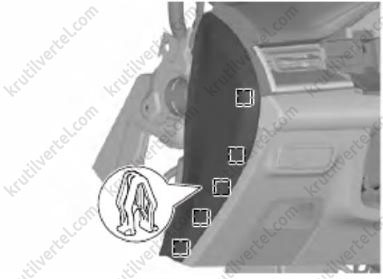

10. Отсоединить 5 зажимов и снять левую крышку приборной панели, как показано на изображении ниже.

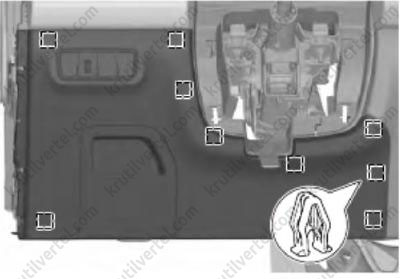

11. Выкрутить два винта крепления, отсоединить 9 зажимов, отсоединить жгут проводов и снять облицовку в зоне коленей водителя в сборе, как показано на изображении ниже.

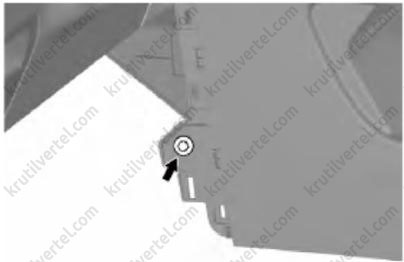

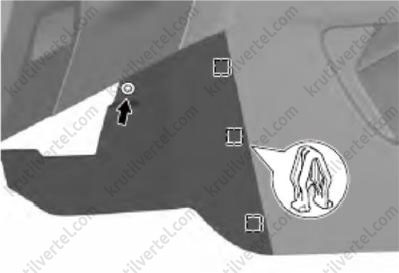

12. Выкрутить винт крепления, отсоединить 5 зажимов и снять левую декоративную крышку приборной панели, как показано на изображении ниже.

13. Снять дисплей с переключателем центральной панели с центральным воздуховыпускным отверстием.

14. Снять заднюю крышку дисплея в сборе.

15. Снять среднюю левую декоративную крышку приборной панели в сборе с кнопкой запуска одним касанием.

16. Снять верхнюю облицовку правой стойки А.

17. Отсоединить 5 зажимов и снять правую крышку приборной панели, как показано на изображении ниже.

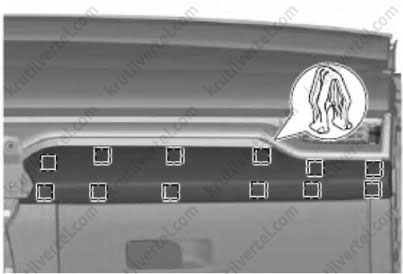

18. Выкрутить винт крепления, отсоединить 12 зажимов и снять правую декоративную крышку приборной панели, как показано на изображении ниже.

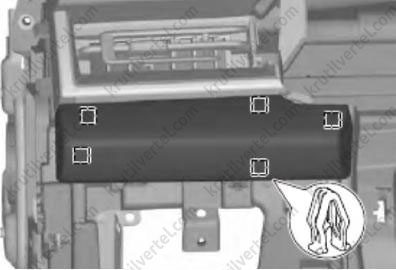

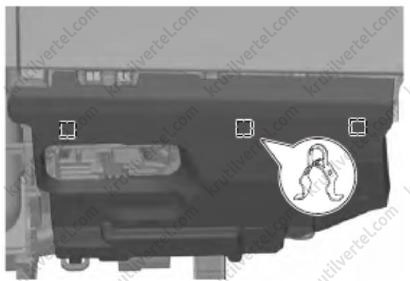

19. Отсоединить 3 зажима и снять правую предохранительную крышку приборной панели, как показано на изображении ниже.

20. Снять перчаточный ящик в сборе.

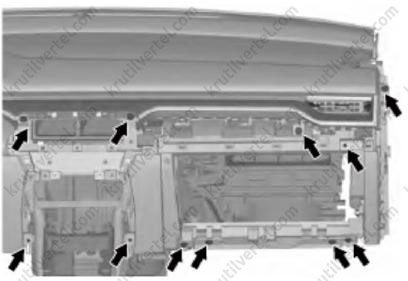

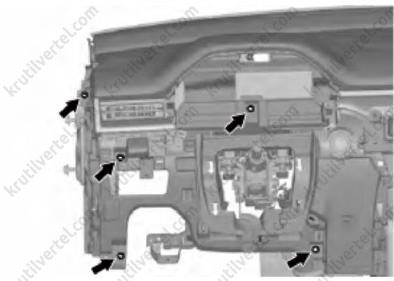

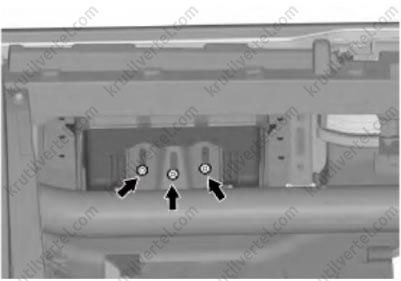

21. Выкрутить 13 болтов крепления 3 винта и 3 гайки из корпуса приборной панели.

22. Снять кожух рулевой колонки в сборе.

23. Отсоединить разъем жгута проводов.

24. Отсоединить разъем проводки датчика солнечного света.

25. Поднять передний воздуховод со стороны пассажирского сиденья, затем при помощи ассистента снять корпус приборной панели, надавив на его внутреннюю часть и перевернув его.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Центральная консоль (МКП)

Снятие и установка

Снятие

Внимание:

Надеть перчатки, чтобы защитить руки.

Соблюдать осторожность, чтобы не поцарапать декоративный молдинг и другие детали.

Перевести ключ в замке зажигания в положение LOCK. Приступать к работам можно не ранее, чем через 90 с после отсоединения отрицательной клеммы аккумуляторной батареи.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять головку рычага переключения передач.

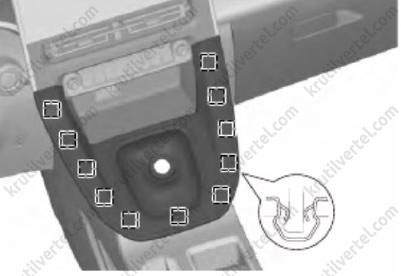

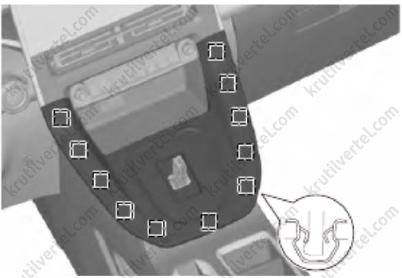

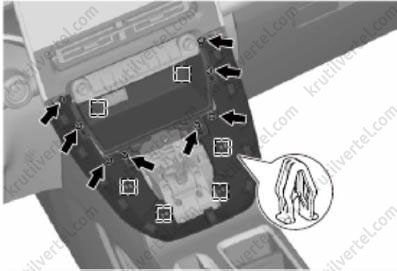

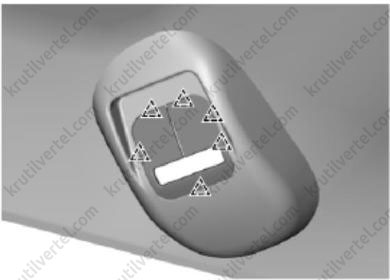

3. Разъединить 11 зажимов и снять центральную панель в сборе, как показано на изображении ниже.

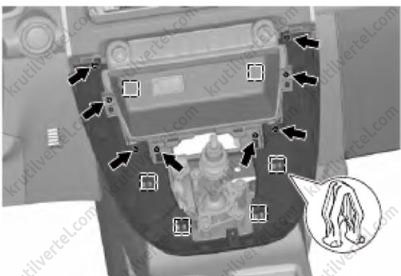

4. Выкрутить 8 винтов крепления, разъединить 6 зажимов и снять кронштейн центральной панели в сборе, как показано на изображении ниже.

5. Снять переключатель скоростей в сборе.

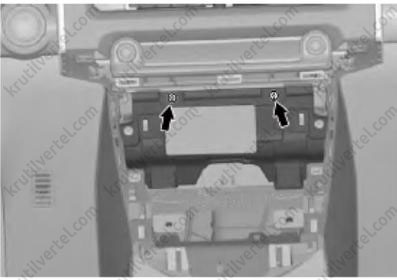

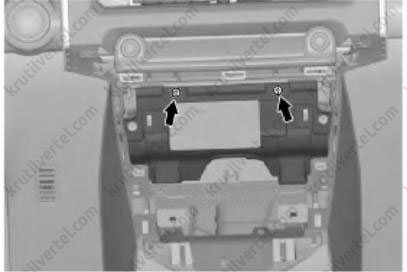

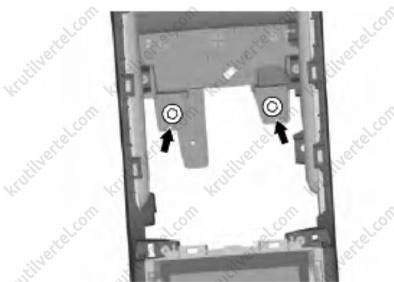

6. Выкрутить два винта крепления в передней части, как показано на изображении ниже.

7. Открыть подлокотник вспомогательной панели управления в сборе.

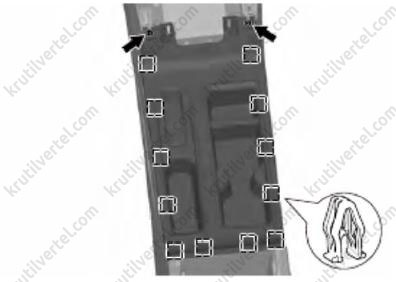

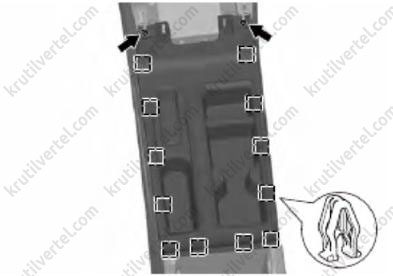

8. Открутить два винта крепления, последовательно отсоединить 13 зажимов от задней части к передней, потянуть назад, отсоединить разъем жгута проводов и снять вспомогательную панель управления в сборе, как показано на изображении ниже.

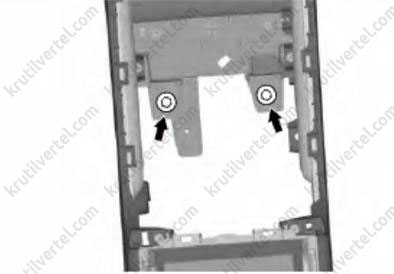

9. Выкрутить 2 болта крепления.

10. Снять резиновую подкладку вещевого ящика в подлокотнике.

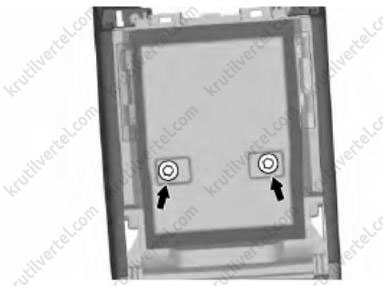

11. Выкрутить 2 болта под резиновой подкладкой, как показано на изображении ниже.

12. Отсоединить фиксатор крепления, 3 зажима, отсоединить разъем жгута проводов и снять левую переднюю защитную панель вспомогательной панели управления, как показано на изображении ниже.

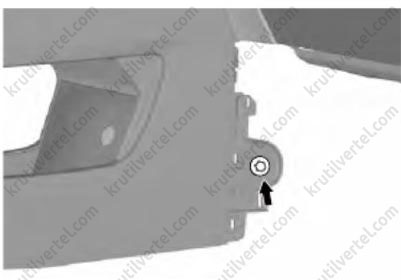

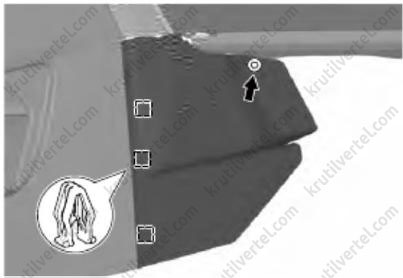

13. Выкрутить болт крепления левой передней защитной панели вспомогательной панели управления, как показано на изображении ниже.

14. Отсоединить фиксатор крепления, 3 зажима и снять правую переднюю защитную панель вспомогательной панели управления.

15. Выкрутить болт крепления правой передней защитной панели вспомогательной панели управления, как показано на изображении ниже.

16. Отсоединить разъем жгута проводов.

17. Снять вспомогательную панель управления.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Центральная консоль (РКП)

Снятие и установка

Снятие

Внимание:

Надеть перчатки, чтобы защитить руки.

Соблюдать осторожность, чтобы не поцарапать декоративный молдинг и другие детали.

Перевести ключ в замке зажигания в положение LOCK. Приступать к работам можно не ранее, чем через 90 с после отсоединения отрицательной клеммы аккумуляторной батареи.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять рычаг переключения передач.

3. Разъединить 11 зажимов и снять центральную панель в сборе, как показано на изображении ниже.

4. Выкрутить 8 винтов крепления, разъединить 6 зажимов и снять кронштейн центральной панели в сборе, как показано на изображении ниже.

5. Снять переключатель скоростей в сборе.

6. Выкрутить 2 винта крепления в передней части, как показано на изображении ниже.

7. Открыть подлокотник вспомогательной панели управления в сборе.

8. Открутить 2 винта крепления, последовательно отсоединить 13 зажимов от задней части к передней, потянуть назад, отсоединить разъем жгута проводов и снять вспомогательную панель управления в сборе.

9. Выкрутить 2 болта крепления, показанные на рисунке ниже.

10. Снять резиновую подкладку вещевого ящика в подлокотнике.

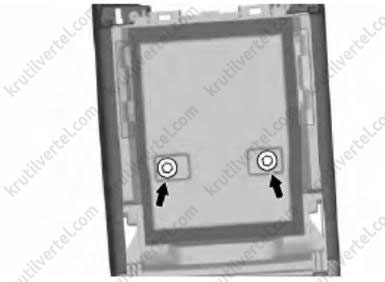

11. Выкрутить 2 болта крепления под резиновой подкладкой.

12. Отсоединить фиксатор крепления, 3 зажима, отсоединить разъем жгута проводов и снять левую переднюю защитную панель вспомогательной панели управления, как показано на изображении ниже.

13. Выкрутить болт крепления левой передней защитной панели вспомогательной панели управления.

14. Отсоединить фиксатор крепления, 3 зажима и снять правую переднюю защитную панель вспомогательной панели управления.

15. Выкрутить болт крепления правой передней защитной панели вспомогательной панели управления.

16. Отсоединить разъем жгута проводов.

17. Снять вспомогательную панель управления.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Элементы внутренней отделки автомобиля

Напольное покрытие в сборе

Снятие

Внимание:

Установить выключатель зажигания в положение LOCK, отсоединить провод от «отрицательного» провода аккумуляторной батареи, подождите не менее 90 секунд, затем выполните операцию.

Использовать перчатки для защиты рук.

Не повредить напольное покрытие.

Не повредить обивку передней панели или другие элементы отделки салона.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять сиденья переднего ряда (подробнее, см. соответствующий раздел в данной главе).

3. Снять сиденья заднего ряда (подробнее, см. соответствующий раздел в данной главе).

4. Снять часть уплотнителей передних дверей.

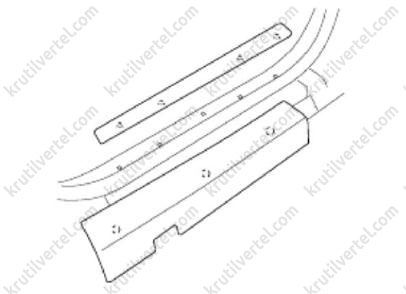

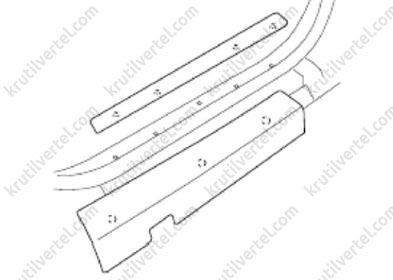

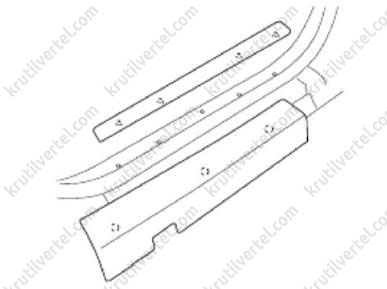

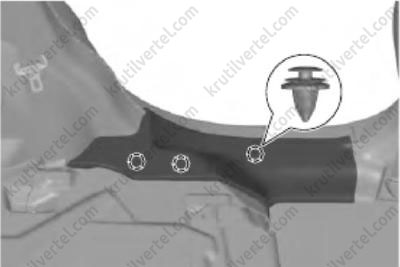

5. Отсоединить 3 зажима и снять защитную панель порога левой передней двери, как показано на изображении ниже.

6. Отсоединить 2 зажима и снять нижнюю защитную панель левой стойки А, как показано на изображении ниже.

7. Снять уплотнитель задней двери.

8. Отсоединить 3 зажима и снять защитную панель порога задней двери, как показано на изображении ниже.

9. Снять затемняющую шторку в сборе.

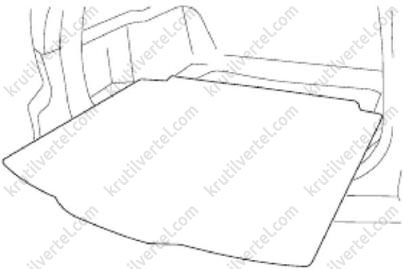

10. Снять накладку запасного колеса в сборе.

11. Снять 6 зажимов, поднять и снять облицовку порога двери багажника.

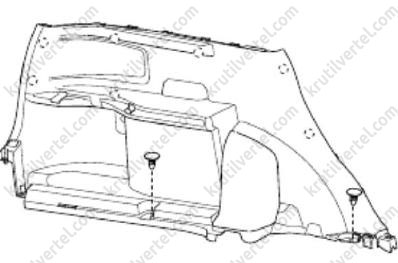

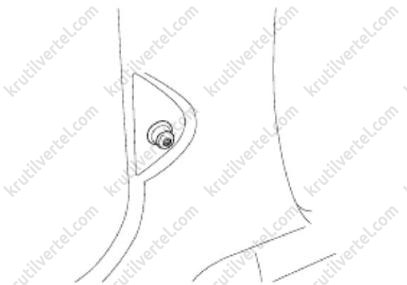

12. Снять накладку для осмотра и ремонта нижней стойки С и болты, как показано на изображении ниже.

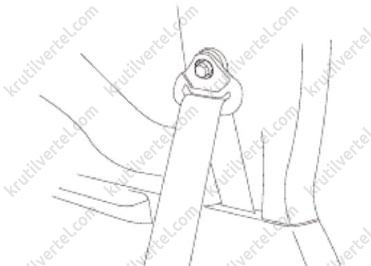

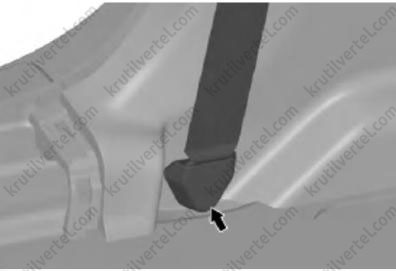

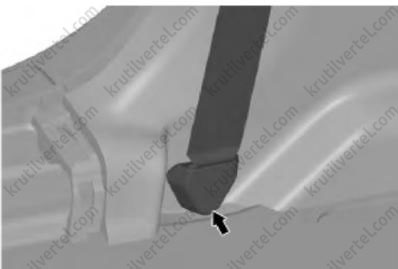

13. Отсоединить нижние крепления ремней безопасности заднего сиденья.

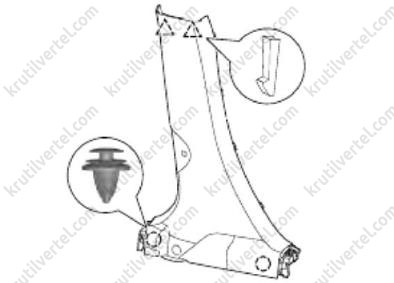

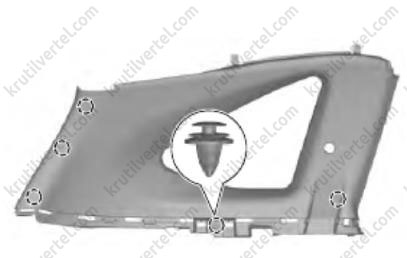

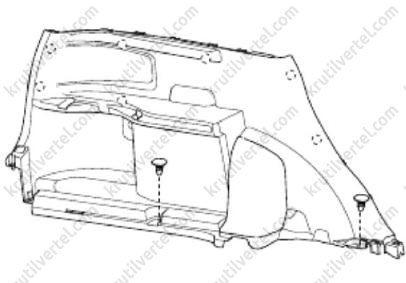

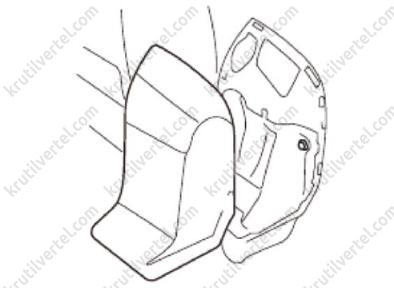

14. Отсоединить 9 зажимов и снять нижнюю защитную панель стойки С.

15. Снять крючки сидений.

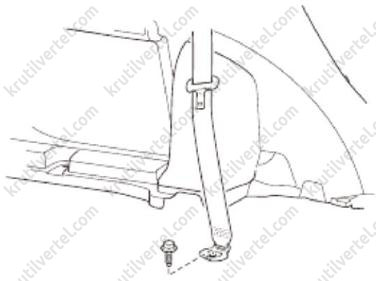

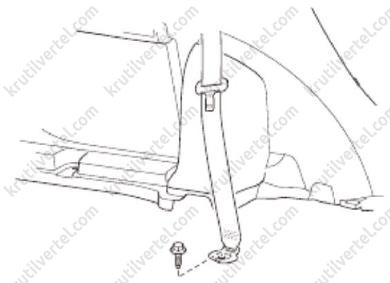

16. Снять нижние болты крепления ремня безопасности передних сидений, как показано на изображении ниже.

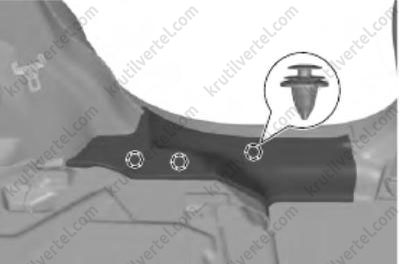

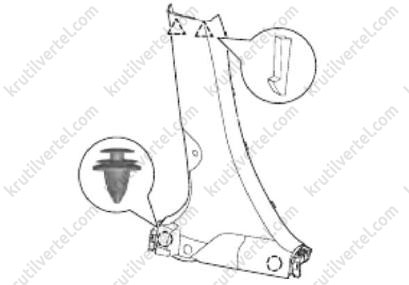

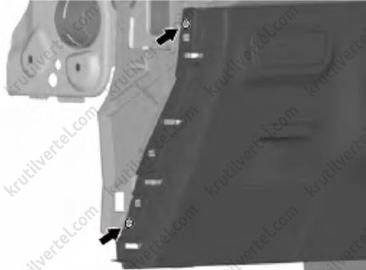

17. Снять 2 фиксатора и 2 зажима и снимите нижнюю защитную панель стойки В, как показано на изображении ниже.

18. Снять левую боковую накладку приборной панели.

19. Снять левую нижнюю пластину приборной панели.

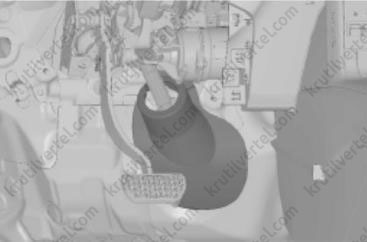

20. Снять кожух рулевой колонки, как показано на изображении ниже.

21. Снять подножку со стороны пассажира.

22. Снять вспомогательную приборную панель в сборе.

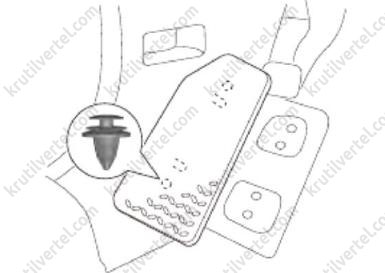

23. Отсоединить 2 зажима и снять подножку, как показано на изображении ниже.

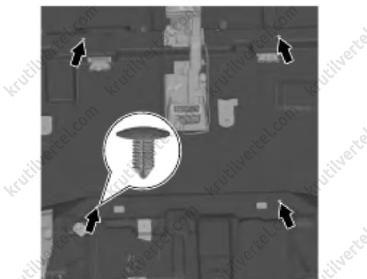

24. Отсоединить 4 зажима и снять напольное покрытие в сборе, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Обивка потолка (без вентиляционного люка)

Снятие

Внимание:

Установить выключатель зажигания в положение LOCK, отсоединить провод от «отрицательного» провода аккумуляторной батареи, подождите не менее 90 секунд, затем выполните операцию.

Использовать перчатки для защиты рук.

Не повредить обивку передней панели или другие элементы отделки салона.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять панель облицовки стойки А.

3. Снять панель облицовки стойки В.

4. Снять панель облицовки стойки С.

5. Снять лампу для чтения.

6. Снять потолочную лампу.

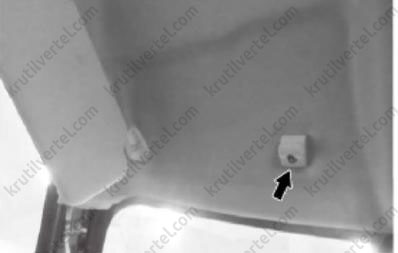

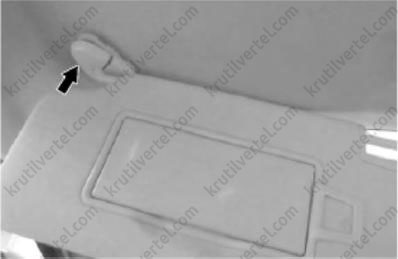

7. Снять заглушки винтов крепления солнцезащитного козырька, как показано на изображении ниже.

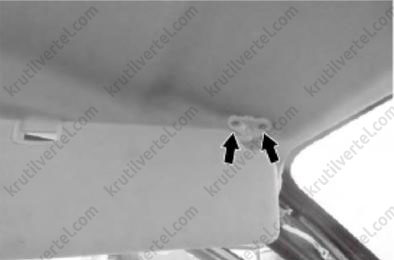

8. Выкрутить 2 винта крепления, отсоединить разъем жгута проводки и снять солнцезащитный козырек.

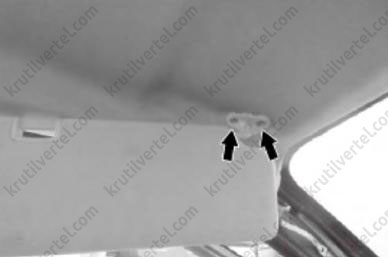

9. Снять кронштейн солнцезащитного козырька, показанный на рисунке ниже.

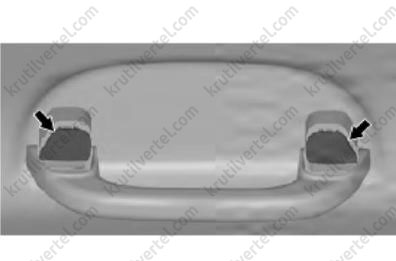

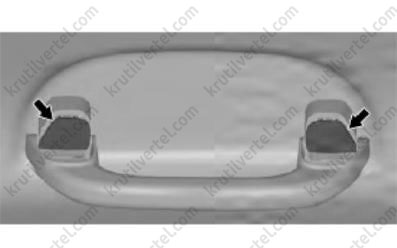

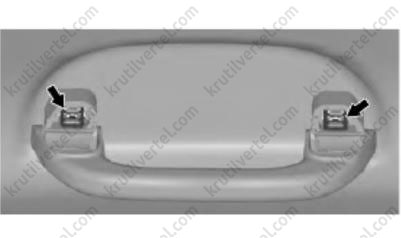

10. Поддеть декоративную крышку потолочного поручня.

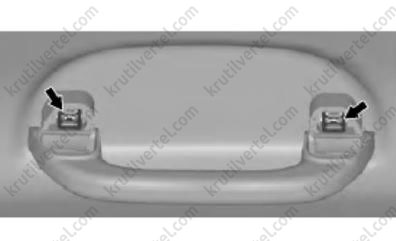

11. Извлечь 2 зажима и снять потолочный поручень.

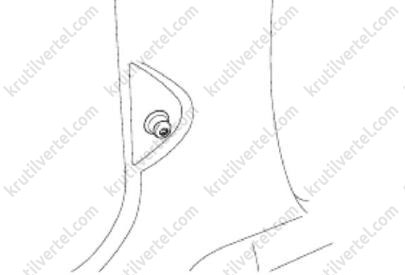

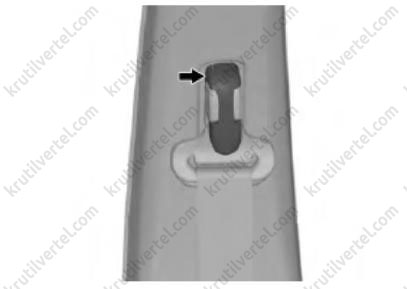

12. Снять заглушку основания крепления трехточечного ремня безопасности, как показано на изображении ниже.

13. Отсоединить защелки, прикрепленные к потолочной панели, извлечь 2 клипсы сверху и при помощи ассистента извлечь потолок в сборе через дверной проем багажного отделения, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Обивка потолка (с вентиляционным люком)

Снятие

Внимание:

Установить выключатель зажигания в положение LOCK, отсоединить провод от «отрицательного» провода аккумуляторной батареи, подождите не менее 90 секунд, затем выполните операцию.

Использовать перчатки для защиты рук.

Не повредить обивку передней панели или другие элементы отделки салона.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять панель облицовки стойки А.

3. Снять панель облицовки стойки В.

4. Снять панель облицовки стойки С.

5. Снять лампу для чтения.

6. Снять потолочную лампу (подробнее, см. соответствующий раздел в главе Электрооборудование и электросистемы автомобиля).

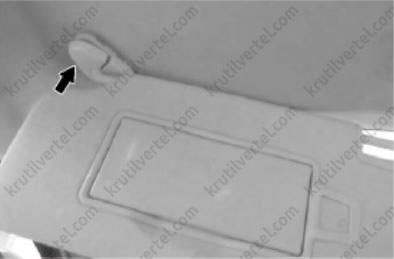

7. Снять заглушки винтов крепления солнцезащитного козырька, как показано на изображении ниже.

8. Выкрутить 2 винта крепления, отсоединить разъем жгута проводки и снять солнцезащитный козырек.

9. Снять кронштейн солнцезащитного козырька.

10. Поддеть декоративную крышку потолочного поручня.

11. Извлечь 2 зажима и снять потолочный поручень.

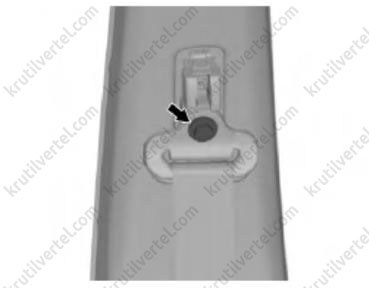

12. Снять заглушку основания крепления трехточечного ремня безопасности.

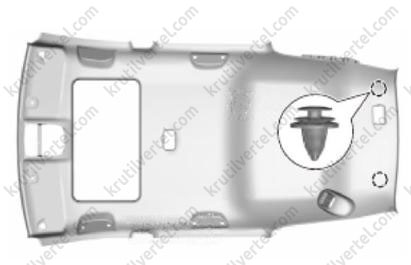

13. Отсоединить защелки, прикрепленные к потолочной панели, извлечь 2 клипсы сверху и при помощи ассистента извлечь потолок в сборе через дверной проем багажного отделения, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Облицовка порога двери багажника

Снятие

Примечание:

Для защиты рук надеть перчатки.

Не допускайте повреждения других деталей внутренней отделки автомобиля.

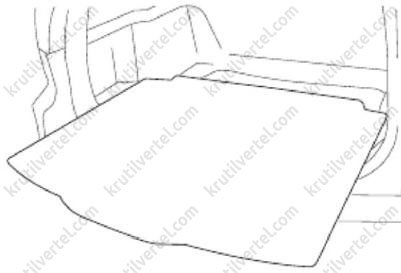

1. Снять накладку запасного колеса в сборе, как показано на изображении ниже.

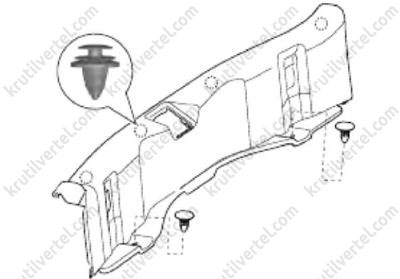

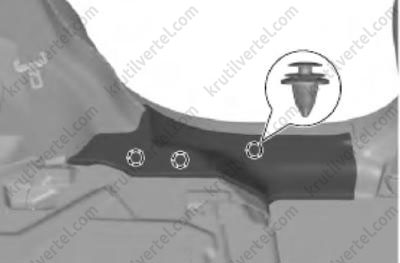

2. Снять 6 зажимов, поднять и снять облицовку порога двери багажника, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Панель облицовки стойки А

Снятие

Примечание:

Для защиты рук надеть перчатки.

Не допускайте повреждения других деталей внутренней отделки автомобиля.

1. Снять часть уплотнителей передних дверей.

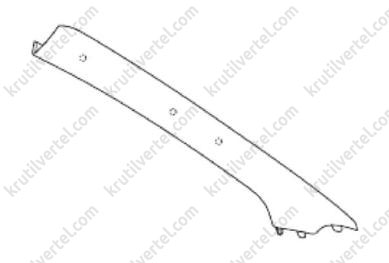

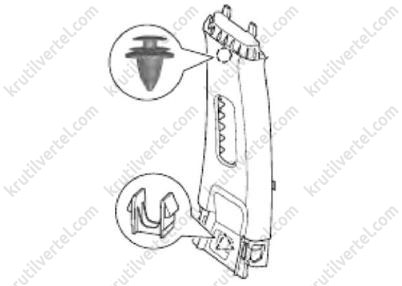

2. Отсоединить 3 зажима и снять верхнюю защитную панель левой стойки А, как показано на изображении ниже.

3. Отсоединить 3 зажима и снять защитную панель порога левой передней двери.

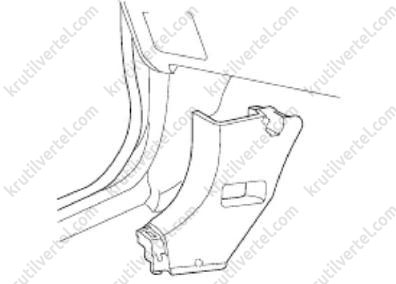

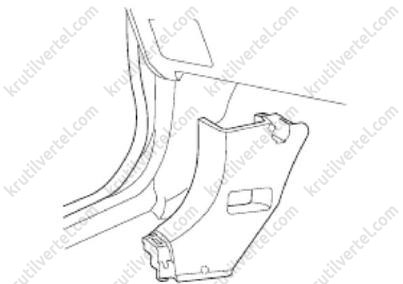

4. Отсоединить 2 зажима и снять нижнюю защитную панель левой стойки А.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Панель облицовки центральной стойки В

Снятие

Примечание:

Для защиты рук надеть перчатки.

Не допускайте повреждения других деталей внутренней отделки автомобиля.

1. Снять часть уплотнения проема передней двери.

2. Отсоединить 3 зажима и снять защитную панель порога левой передней двери.

3. Снять часть уплотнителя проема задней двери.

4. Снять подушки сидений заднего ряда (подробнее, см. соответствующий раздел в данной главе).

5. Отсоединить 3 зажима и снять защитную панель порога задней двери.

6. Переместить передние сиденья вперед до максимума.

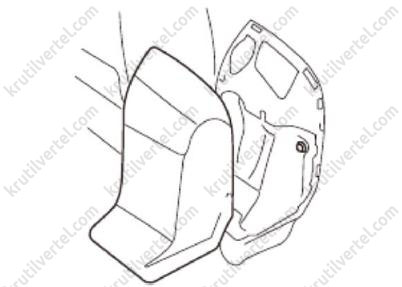

7. Снять крюки сидений, как показано на изображении ниже.

8. Снять нижние болты крепления ремня безопасности передних сидений.

9. Снять 2 фиксатора и 2 зажима и снять нижнюю защитную панель стойки В, как показано на изображении ниже.

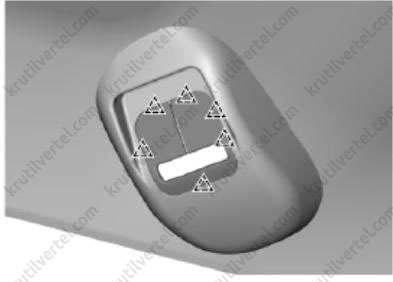

10. Снять крышку болта регулятора высоты ремня безопасности, как показано на изображении ниже.

11. Выкрутить анкерный болт, соединяющий устройство регулировки высоты с ремнем безопасности, как показано на изображении ниже.

12. Снять фиксатор крепления и зажим и снять верхнюю защитную панель стойки В, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Панель облицовки стойки С

Снятие

Примечание:

Для защиты рук надеть перчатки.

Не допускайте повреждения других деталей внутренней отделки автомобиля.

Порядок работы на правой стороне аналогичен порядку работы на левой стороне.

1. Снять часть уплотнителя проема задней двери.

2. Снять сиденья заднего ряда (подробнее см. соответствующий раздел в данной главе).

3. Отсоединить 3 зажима и снять защитную панель порога задней двери, как показано на изображении ниже.

4. Снять затемняющую шторку в сборе.

5. Снять накладку запасного колеса в сборе.

6. Снять 6 зажимов, поднять и снять облицовку порога двери багажника.

7. Снять накладку для осмотра и ремонта нижней стойки С, выкрутить болты крепления.

8. Отсоединить нижние крепления ремней безопасности заднего сиденья.

9. Отсоединить 9 зажимов и снять нижнюю защитную панель стойки С, как показано на изображении ниже.

10. Отсоединить верхние крепления ремней безопасности заднего сиденья.

11. Отсоединить 5 зажимов и снять верхнюю защитную панель стойки С.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.
