Система пуска Haval M6 с 2023 года

1. Система пуска

Стартер в сборе

Снятие и установка

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи.

2. Поднять автомобиль на подъемнике. Проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

3. Отсоединить разъем жгута проводов стартера.

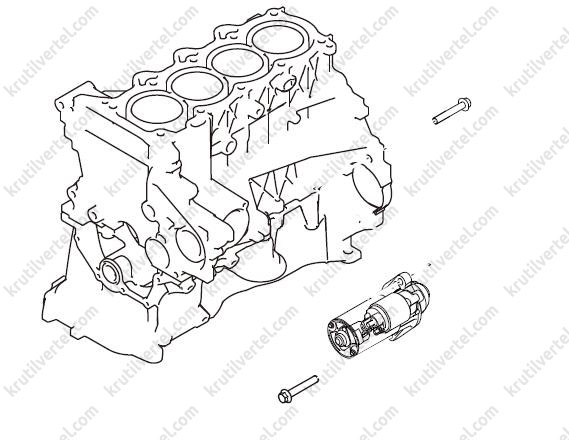

4. Выкрутить два болта крепления, затем снимите стартер в сборе, как показано на изображении ниже.

Установка

1. Установка производится в последовательности обратной снятию.

Внимание:

На резьбу крепежных болтов необходимо нанести анаэробный герметик для резьбы.

Общие правила проверки технического состояния элементов системы пуска

Проверка работы втягивающей и удерживающей обмоток

Внимание:

Чтобы не допустить перегорания обмотки, данную проверку производить как можно быстрее (не более 10 с).

1. Отсоединить провод обмотки возбуждения от клеммы «М» тягового реле.

2. Подсоединить положительную клемму аккумуляторной батареи к клемме «S» и отрицательную клемму к клемме «М» и к корпусу стартера.

3. Подсоединить провод обмотки возбуждения к клемме «М».

4. Если при этом шестерня привода смещается в положение зацепления, втягивающая обмотка реле исправна. Если этого не происходит, заменить тяговое реле.

5. Отсоединить отрицательный провод от клеммы «М».

6. Если шестерня не двигается, то удерживающая катушка электромагнита работает нормально.

7. Если шестерня возвращается назад в свое первоначальное положение при отсоединении отрицательного провода от корпуса, то устройство работает правильно.

Проверка стартера при работе без нагрузки

1. Зажать стартер в тиски с накладками из мягкого материала и подсоединить полностью заряженную 12-вольтовую аккумуляторную батарею к стартеру, как указано ниже:

2. Подсоединить контрольный амперметр (с пределом измерения до 100 А) и угольный реостат, как показано на рисунке.

3. Подсоединить вольтметр, как показано на рисунке.

*Угольный реостат Стартер Вольтметр Аккумуляторная батарея 12В Амперметр*

4. Установить угольный реостат в положение выключения.

5. Подсоединить провод от минусового вывода аккумуляторной батареи к корпусу стартера.

6. Реостатом установить напряжение 11 В по вольтметру.

7. Включить стартер и проверить соответствие максимального потребляемого тока норме, а также плавность и легкость вращения якоря стартера. Сила потребляемого тока: 85 А (130 А*); частота вращения якоря: 2600 (3600*) об/мин.

Проверка цепи стартера

1. Извлечь из блока реле и предохранителей в моторном отсеке, реле топливного насоса.

2. Установите рычаг переключения передач в положение «N» или «P» (для автоматической коробки передач) или нажмите педаль сцепления (для механической коробки передач), затем переведите ключ зажигания в положение STАRT. Если стартер начинает проворачивать коленчатый вал двигателя, система пуска исправна. Если проворачивания не происходит совсем, необходимо перейти к следующему шагу.

Если при отпускании ключа зажигания приводная шестерня стартера не отцепляется от зубчатого венца маховика, для определения причины неисправности выполните приведенные ниже проверки:

• Неисправность якоря электромагнита и выключателя.
• Загрязнение приводной шестерни или повреждение обгонной муфты.

3. Проверьте состояние аккумуляторной батареи. Проверьте электрические соединения аккумуляторной батареи, контакт отрицательного провода аккумуляторной батареи с «массой» кузова, провода соединения двигателя с «массой» кузова и стартер на ослабление и наличие коррозии. Попробуйте снова запустить двигатель. Если стартер нормально проворачивает коленчатый вал двигателя, проблема решается затягиванием ослабленных соединений. Теперь система пуска исправна. Если проворачивания до сих пор не происходит, перейдите к следующему шагу.

4. Отсоединить разъем от вывода «S» магнитного переключателя. Соедините перемычкой выводы «B» и «S» магнитного переключателя. Если стартер проворачивает коленчатый вал двигателя, перейдите к следующему шагу. Если проворачивания все равно не происходит, снимите стартер и замените или отремонтируйте его.

5. Для обнаружения обрыва цепи выполните следующие проверки в указанном порядке.

• Проверьте проводку и разъемы между блоком предохранителей и реле, расположенной под приборной панелью со стороны водителя, и замком зажигания, а также между данным блоком и стартером.
• Проверьте замок зажигания.
• Проверьте разъем переключателя диапазонов коробки передач или разъем выключателя блокировки зажигания.
• Проверьте реле стартера.

Проверка проворачивания стартера при холодном двигателе

1. Подсоединить вольтметр/амперметр к клеммам аккумуляторной батарее.

2. Задействовать стояночный тормоз. Проверить, чтобы рычаг переключения передач находился в положении Р. Запустить двигатель.

3. Убедиться, что все электрооборудование отключено.

4. Снять реле автоматического отключения «массы» с блока распределения питания.

5. Повернуть замок зажигания в положение STАRT.

6. Если напряжение ниже 9.6 В - проверить стартер. Если стартер исправен, проверить исправность двигателя.

7. Если напряжение превышает 9.6 В, измерить падение напряжения.

8. Если напряжение составляет 12.5 В или выше и стартер не проворачивается, выполнить проверку соленоида, проводки, разъемов, реле и т.п.

9. Если напряжение составляет 12.5 В или выше и стартер проворачивается медленно, измерить падение напряжения.

Примечание:

При холодном двигателе измеренные значения силы тока стартера и напряжения аккумуляторной батареи выше.
