Стеклоочистители и стеклоомыватели Haval M6 с 2023 года

2. Стеклоочистители и стеклоомыватели

Описание системы

Очистители стекол

Основные элементы очистителя ветрового стекла — рычаги очистителя, рычажный механизм очистителя, щетки и электропривод. Блок F-PBOX регистрирует положение многопозиционного выключателя и включает соответствующий режим электропривода очистителя ветрового стекла. Его вращательное движение преобразуется рычажным механизмом в возвратно-поступательное движение выходного вала, на котором установлены рычаги щеток очистителя. Используются следующие режимы работы: непрерывный, прерывистый, медленный, быстрый.

Основные элементы очистителя заднего стекла — рычаг, щетка и электропривод. Блок R-PBOX регистрирует положение многопозиционного выключателя и включает электродвигатель привода очистителя заднего стекла. После подачи электропитания рычаг стеклоочистителя начинает приводиться в действие посредством червячной передачи и совершать возвратно-поступательные движения, в результате чего очищается заднее стекло.

Омыватели стекол

Основные элементы омывателей стекол — электродвигатель омывателей, бачок омывателей, шланги и сопла омывателей. Блок F-PBOX регистрирует положение многопозиционного переключателя и включает электродвигатель омывателя ветрового стекла. Жидкость для очистки стекол подается через шланги к передним/задним соплам на стекла. Вместе со очистителями стекол омыватели обеспечивают качественную очистку ветрового и заднего стекол.

Датчик освещенности/дождя

Датчик освещенности/дождя установлен на ветровом стекле в основании внутреннего зеркала заднего вида. По шине LIN сигналы от этого датчика поступают данные о дожде и освещенности в блок КВСМ, который, в свою очередь, по шине CAN передает эту информацию в блок F-РВОХ. В соответствии с ней блок F-PBOX автоматически управляет очистителем ветрового стекла и освещением. Когда переключатель очистителя ветрового стекла находится в положении AUTO, автоматически регулируются интервалы его срабатывания в зависимости от количества осадков. Когда комбинированный переключатель освещения находится в положении AUTO, система освещения автоматически включает ближний свет и габаритные огни в зависимости от освещенности наружного пространства.

Электропривод очистителя ветрового стекла

Снятие и установка

Снятие

1. Открыть капот.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

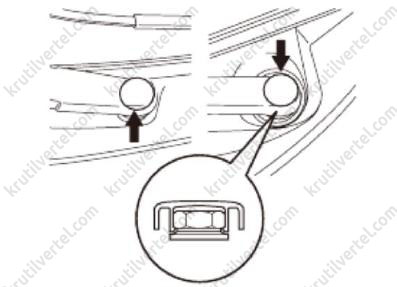

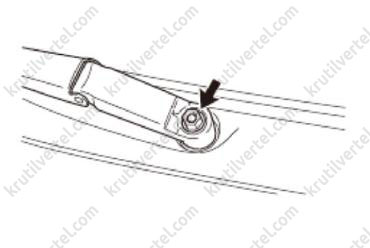

3. Снять декоративную крышку гайки крепления рычага очистителя ветрового стекла, как показано на рисунке ниже.

4. Отвернуть гайки крепления рычагов очистителя ветрового стекла.

5. Приподнять рычаги передних стеклоочистителей и снять их.

Примечание:

Рычаг стеклоочистителя устанавливается на выходной вал с натягом. Для его снятия следует применять съемник и избегать применения силы в процессе снятия.

После снятия очистите проволочной щеткой боковую поверхность зубьев рычага очистителя и боковую поверхность зубьев выходного вала электропривода очистителя стекла.

6. Снять переднюю и заднюю уплотнительную ленту капота.

7. Снять декоративную решетку радиатора.

8. Снять облицовку воздухозаборного короба (подробнее, см. соответствующий раздел в главе Кузов).

9. Выкрутить 8 болтов и 2 гайки крепления, после чего снять монтажную панель накладки вентиляционного отверстия.

10. Отсоединить разъем жгута проводов электропривода очистителя.

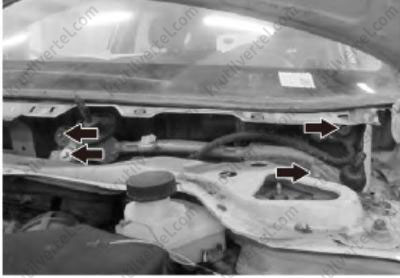

11. Выкрутить четыре болта и снять рычаг переднего стеклоочистителя с электродвигателем в сборе, как показано на рисунке ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Щетка очистителя ветрового стекла

Снятие и установка

Снятие

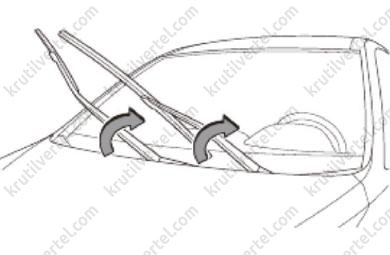

1. Поднять рычаг стеклоочистителя с лобового стекла, как показано на рисунке ниже.

Внимание:

Поднять его в крайнее положение, чтобы при отскоке не разбилось лобовое стекло.

Перед переводом ключа зажигания в положение ON стеклоочиститель необходимо подтянуть к лобовому стеклу, иначе он может повредить его после включения зажигания.

2. Нажать на пластиковый выступ и снять щетку очистителя ветрового стекла в направлении, указанном стрелкой.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Проверка технического состояния

1. Включить очиститель ветрового стекла, чтобы щетки совершили два двойных хода.

2. Остановить работу очистителя ветрового стекла.

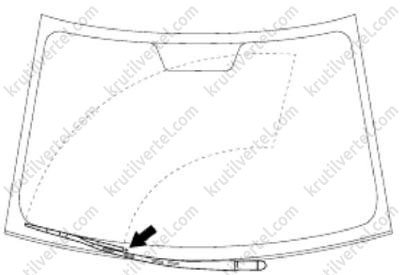

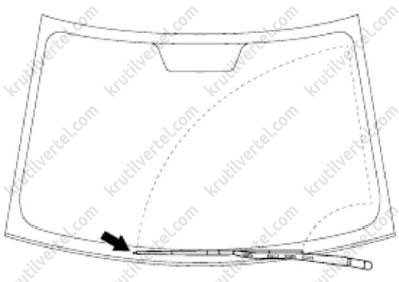

3. Проверить положение остановки очистителя ветрового стекла и сверьтесь с правильным положением, указанным на рисунке ниже.

4. Если положение остановки не соответствует заданному, снять и переустановить рычаг и щетку очистителя ветрового стекла, затем повторите вышеописанную проверку.

5. Если результат по-прежнему не соответствует заданному, проверить электропривод очистителя ветрового стекла.

Электропривод очистителя заднего стекла

Снятие и установка

Снятие

1. Открыть дверь багажного отделения.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять декоративный колпачок гайки крепления рычага очистителя заднего стекла.

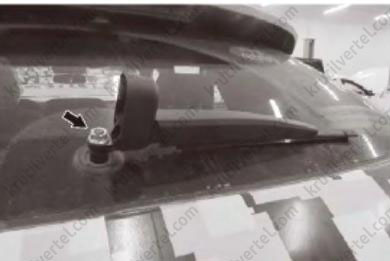

4. Отвернуть гайку крепления, снять рычаг очистителя заднего стекла, как показано на рисунке ниже.

Примечание:

После снятия очистите проволочной щеткой боковую поверхность зубьев рычага очистителя и боковую поверхность зубьев выходного вала электропривода очистителя стекла.

5. Снять резиновую заглушку заднего стеклоочистителя.

6. Снять внутреннюю защитную панель двери багажного отделения в сборе.

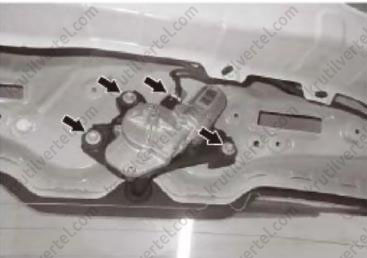

7. Выкрутить три болта крепления и отсоединить разъем жгута проводов, как показано на рисунке ниже.

8. Снять электропривод очистителя заднего стекла.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Щетка очистителя заднего стекла

Снятие и установка

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Приподнять рычаг очистителя заднего стекла.

Внимание:

Поднять его в крайнее положение, чтобы при отскоке не разбилось лобовое стекло.

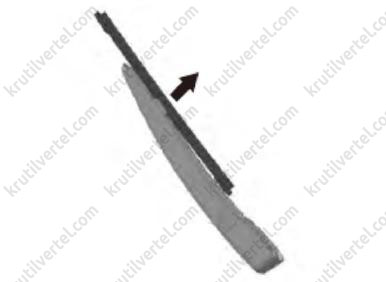

3. Снять щетку очистителя заднего стекла, как показано на рисунке ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Проверка технического состояния

1. Включить задний стеклоочиститель на два прохода. Задний стеклоочиститель останавливается примерно у верхнего края наконечника рычага стеклоочистителя и нижнего черного края заднего стекла в правильном положении.

2. Если положение остановки не соответствует заданному, снять и переустановить рычаг и щетку стеклоочистителя, затем повторить вышеописанную проверку.

3. Если результат по-прежнему не соответствует заданному, проверить электропривода стеклоочистителя.

Электропривод омывателя ветрового стекла

Снятие и установка

Снятие

1. Слейте жидкость из бачка омывателя ветрового стекла.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять передний бампер в сборе (подробнее, см. соответствующий раздел в главе Кузов).

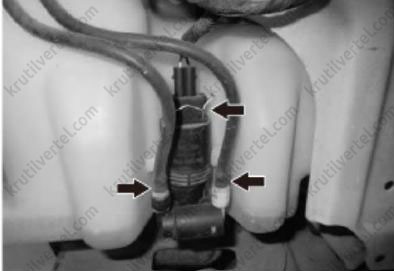

4. Отсоединить проводку электропривода насоса омывателя стекол и трубку для подачи жидкости омывателя, как показано на рисунке ниже.

Примечание:

Во время снятия поместите контейнер под бачок для жидкости омывателей стекол, чтобы оставшаяся стеклоомывающая жидкость не попала в автомобиль или на землю.

5. Снять электродвигатель омывателя лобового стекла в сборе.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Бачок омывателя

Снятие и установка

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять передний бампер в сборе (подробнее, см. соответствующий раздел в главе Кузов).

3. Удалить остатки моющей жидкости.

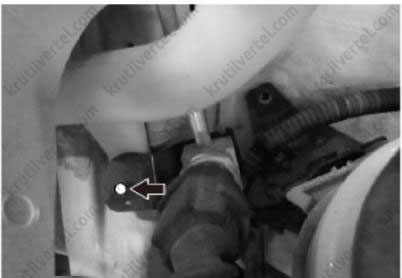

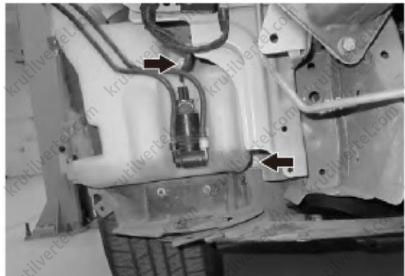

4. Выкрутить 4 болта крепления, показанные на рисунке ниже.

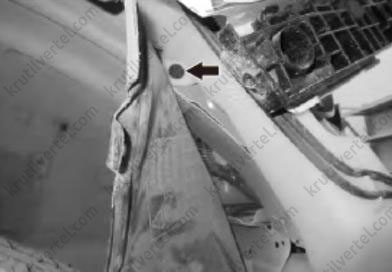

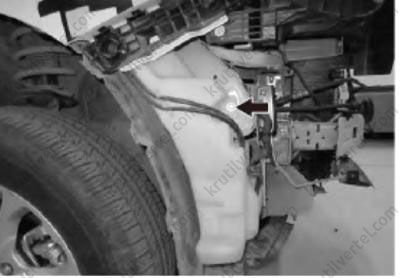

5. Снять часть брызговика; высвободить один фиксатор, как показано на рисунке ниже.

6. Отсоединить разъемный соединитель электропривода омывателя.

7. Отсоединить промывочный шланг; снять бачок омывателя.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Комбинированный выключатель стеклоочистителей

Снятие и установка

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

Внимание:

Не подсоединять электрифицированные измерительные приборы к выводам подушек безопасности. Возможно самопроизвольное срабатывание пиропатрона и, как следствие получение тяжелых травм.

Внимание:

Во избежание самопроизвольного срабатывания подушек безопасности, запрещается использовать какие-либо запоминающие устройства. Невыполнение данного предписания может привести к получению тяжелых травм или к смерти.

Внимание:

Перед началом каких-либо работ, выключить зажигание и отсоединить отрицательную клемму от аккумуляторной батареи, после чего выждать не менее 3 минут.

Внимание:

Всегда необходимо работать с боковой стороны модуля подушки безопасности, исключить работу напротив модуля.

Внимание:

Всегда после снятия необходимо укладывать модуль водительской подушки безопасности корпусом вниз, декоративной крышкой вверх. Никогда не укладывать модуль подушки безопасности крышкой вниз. Несоблюдение данного указания может привести к получению серьезных травм.

Примечание:

Ремонт элементов системы пассивной безопасности не предусмотрен. При выходе из строя поврежденный элемент заменяется в сборе.

Внимание:

Не подвергать модуль подушки безопасности нагреву до температуры более 90 градусов Цельсия.

Исключить попадание нефтепродуктов, растворителей и/или воды на модуль подушки безопасности.

Внимание:

Всегда после разборки и сборки необходимо заменять болты крепления модуля подушки безопасности.

Внимание:

Быть предельно осторожным при установке, чтобы исключить повреждение жгута электропроводки модуля подушки безопасности.

Перед установкой и затяжкой болтов крепления необходимо проверить и убедиться в том, что отверстия в модуле и рулевом колесе совмещены, в противном случае возможно повреждение модуля подушки безопасности.

Внимание:

Если модуль подушки безопасности на стороне водителя установлен так, что жгут проводов контактирует со штырьками модуля подушки безопасности водителя, жгут проводов может быть поврежден. Осторожно установить модуль подушки безопасности на стороне водителя, убедившись, что жгут проводов не касается контактов.

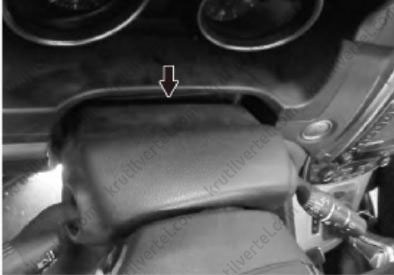

2. Снять верхний кожух комбинированного переключателя, как показано на рисунке ниже.

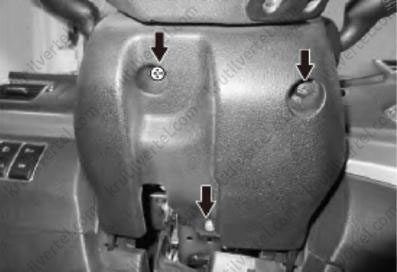

3. Выкрутить три винта крепления и снять нижнюю крышку комбинированного переключателя, как показано на рисунке ниже.

4. Отсоединить разъем жгута проводов.

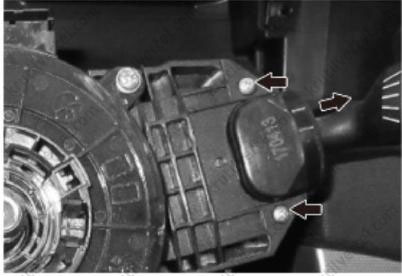

5. Выкрутить два винта крепления и движением вправо снять комбинированный переключатель стеклоочистителя.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.
