Замена компонентов системы охлаждения Volkswagen ID.4 с 2020 года

2. Замена компонентов системы

Схема подключения шлангов охлаждающей жидкости

Автомобили с задним приводом

Хладагент в системе кондиционирования - R744:

1. Зарядное устройство 1 для высоковольтной батареи (AX4).
2. Трехфазный электропривод (VX54).
3. Высоковольтная батарея 1 (AX2).
4. Насос охлаждающей жидкости для низкотемпературного контура (V468).
5. Смесительный клапан для предварительного подогрева высоковольтной батареи (V683).
6. Смесительный клапан 2 для предварительного подогрева высоковольтной батареи (V696).
7. Насос охлаждающей жидкости для высоковольтной батареи (V590).
8. Преобразователь напряжения (A19).
9. Нагревательный элемент PTC 3 (Z132).
10. Радиатор.
11. Теплообменник для высоковольтной батареи.
12. Термостат.
13. Расширительный бачок охлаждающей жидкости.

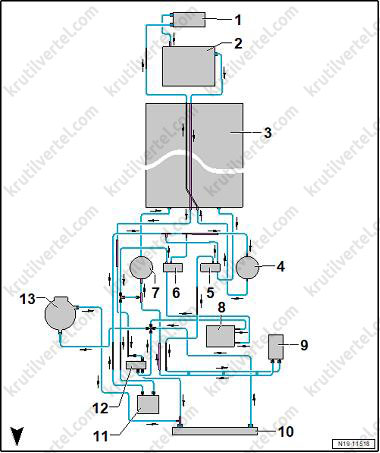

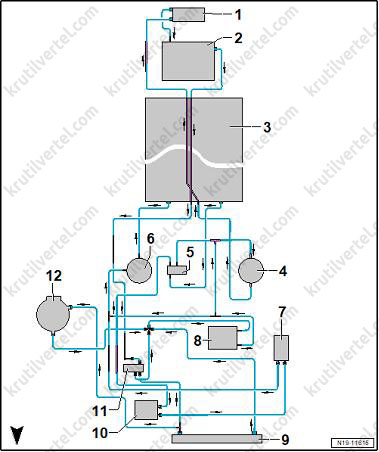

Хладагент в системе кондиционирования - R1234yf:

1. Зарядное устройство 1 для высоковольтной батареи (AX4).
2. Трехфазный электропривод (VX54).
3. Высоковольтная батарея 1 (AX2).
4. Насос охлаждающей жидкости для низкотемпературного контура (V468).
5. Смесительный клапан для предварительного подогрева высоковольтной батареи (V683).
6. Насос охлаждающей жидкости для высоковольтной батареи (V590).
7. Нагревательный элемент PTC 3 (Z132).
8. Преобразователь напряжения (A19).
9. Радиатор.
10. Теплообменник для высоковольтной батареи.
11. Термостат.
12. Расширительный бачок охлаждающей жидкости.

Автомобили с полным приводом

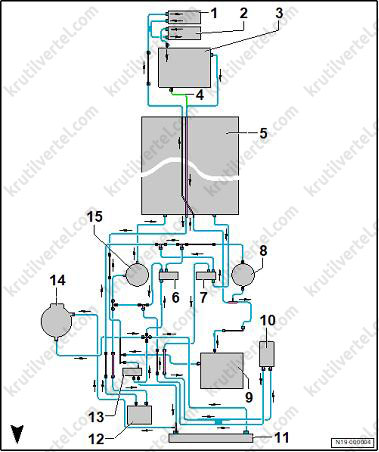

Хладагент в системе кондиционирования - R744:

1. Преобразователь напряжения (A19).
2. Зарядное устройство 1 для высоковольтной батареи (AX4).
3. Трехфазный электропривод (VX54).
4. Шланг охлаждающей жидкости (при наличии).
5. Высоковольтная батарея 1 (AX2).
6. Смесительный клапан 2 для предварительного подогрева высоковольтной батареи (V696).
7. Смесительный клапан для предварительного подогрева высоковольтной батареи (V683).
8. Насос охлаждающей жидкости для низкотемпературного контура (V468).
9. Силовая и управляющая электроника (JX4) электропривода
10. Нагревательный элемент PTC 3 (Z132).
11. Радиатор.
12. Теплообменник для высоковольтной батареи.
13. Термостат.
14. Расширительный бачок охлаждающей жидкости.
15. Насос охлаждающей жидкости для высоковольтной батареи (V590).

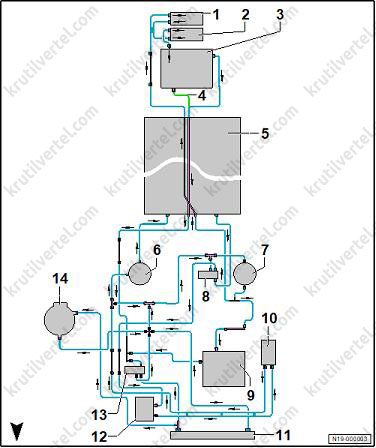

Хладагент в системе кондиционирования - R1234yf:

1. Преобразователь напряжения (A19).
2. Зарядное устройство 1 для высоковольтной батареи (AX4).
3. Трехфазный электропривод (VX54).
4. Шланг охлаждающей жидкости (при наличии).
5. Высоковольтная батарея 1 (AX2).
6. Насос охлаждающей жидкости для высоковольтной батареи (V590).
7. Насос охлаждающей жидкости для низкотемпературного контура (V468).
8. Смесительный клапан для предварительного подогрева высоковольтной батареи (V683).
9. Силовая и управляющая электроника (JX4) электропривода
10. Нагревательный элемент PTC 3 (Z132).
11. Радиатор.
12. Теплообменник для высоковольтной батареи.
13. Термостат.
14. Расширительный бачок охлаждающей жидкости.

Обзор мест установки компонентов системы

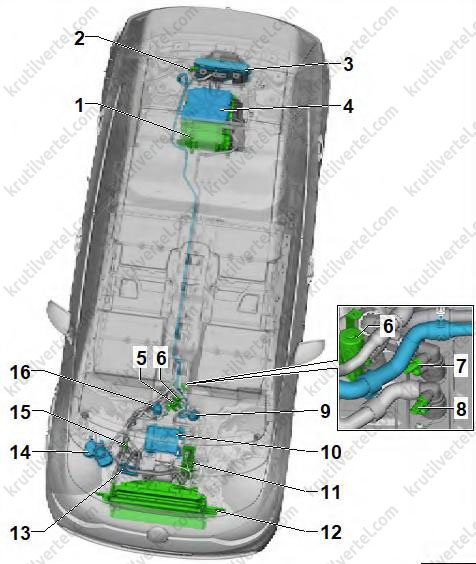

Автомобили с задним приводом

1. Трехфазный электропривод (VX54).
2. Датчик температуры (G18).
3. Зарядное устройство 1 для высоковольтной батареи (AX4).
4. Силовая и управляющая электроника (JX1) электропривода.
5. Смесительный клапан для предварительного подогрева высоковольтной батареи (V683).
6. Смесительный клапан 2 для предварительного подогрева высоковольтной батареи (V696).
7. Датчик температуры охлаждающей жидкости 2 для высоковольтной батареи (G899).
8. Датчик температуры охлаждающей жидкости 1 для высоковольтной батареи (G898).
9. Насос охлаждающей жидкости для низкотемпературного контура (V468).
10. Преобразователь напряжения (A19).
11. Нагревательный элемент PTC 3 (Z132).
12. Модуль радиатора.
13. Теплообменник для высоковольтной батареи.
14. Расширительный бачок охлаждающей жидкости.
15. Термостат.
16. Насос охлаждающей жидкости для высоковольтной батареи (V590).

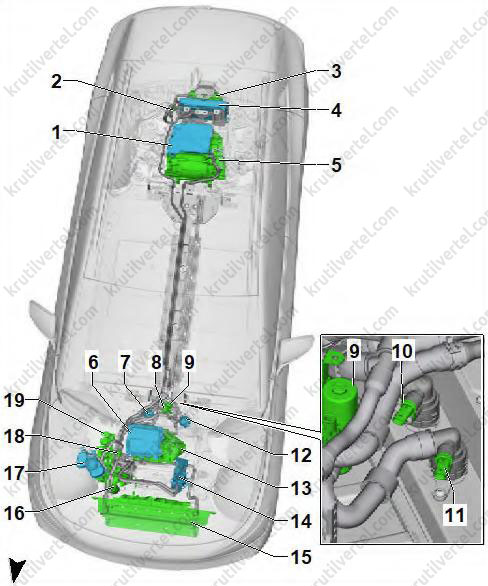

Автомобили с полным приводом

1. Силовая и управляющая электроника (JX1) электропривода.
2. Датчик температуры (G18).
3. Преобразователь напряжения (A19).
4. Зарядное устройство 1 для высоковольтной батареи (AX4).
5. Трехфазный электропривод (VX54).
6. Силовая и управляющая электроника (JX4) электропривода
7. Насос охлаждающей жидкости для высоковольтной батареи (V590).
8. Смесительный клапан для предварительного подогрева высоковольтной батареи (V683).
9. Смесительный клапан 2 для предварительного подогрева высоковольтной батареи (V696).
10. Датчик температуры охлаждающей жидкости 2 для высоковольтной батареи (G899).
11. Датчик температуры охлаждающей жидкости 1 для высоковольтной батареи (G898).
12. Насос охлаждающей жидкости для низкотемпературного контура (V468).
13. Трехфазный электропривод 2 (VX97).
14. Нагревательный элемент PTC 3 (Z132).
15. Модуль радиатора.
16. Теплообменник для высоковольтной батареи.
17. Расширительный бачок охлаждающей жидкости.
18. Термостат.
19. Клапанный блок теплового насоса (при наличии).

Обзор сборок компонентов системы

Автомобили с задним приводом

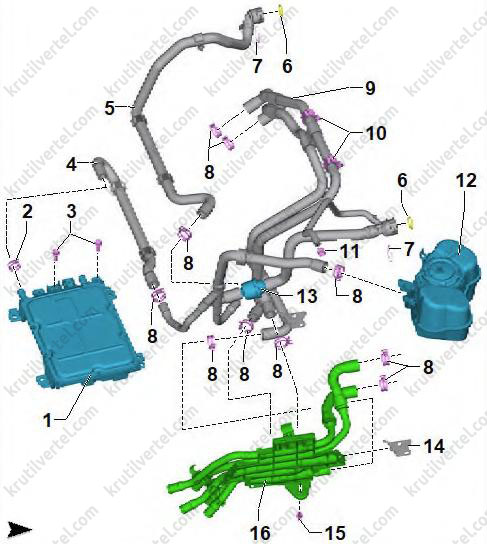

Передняя правая часть автомобиля:

1. Преобразователь напряжения (A19).
2. Хомут крепления шланга.
3. Болт крепления.
4. Шланг охлаждающей жидкости.
5. Шланг охлаждающей жидкости.
6. Уплотнительное кольцо.
7. Удерживающий зажим.
8. Хомут крепления шланга.
9. Шланг охлаждающей жидкости.
10. Держатель, 2 шт.
11. Хомут крепления шланга.
12. Расширительный бачок охлаждающей жидкости.
13. Термостат (начало открытия при 15 °C).
14. Кронштейн для коллектора охлаждающей жидкости.
15. Заклепка.
16. Коллектор охлаждающей жидкости.

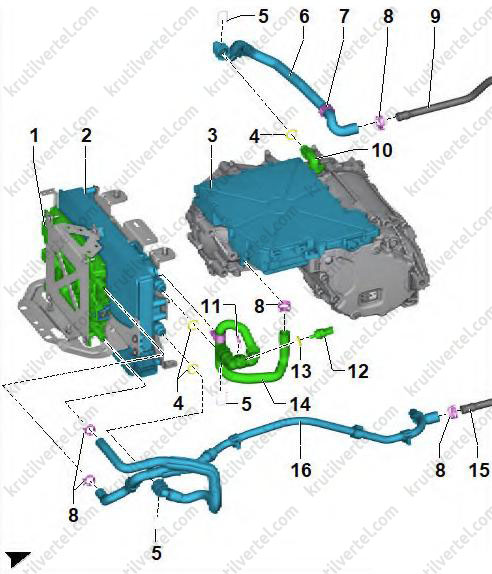

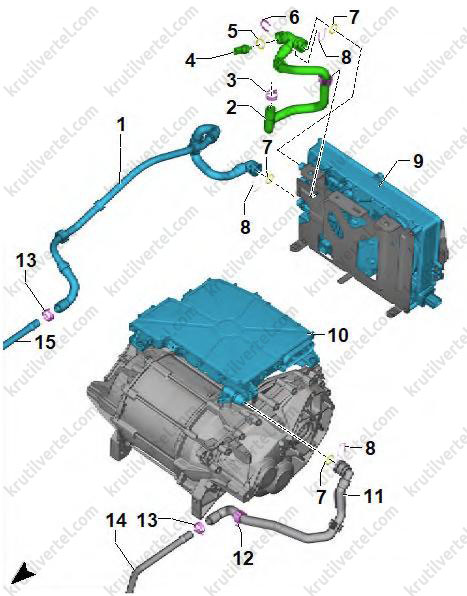

Задняя часть автомобиля:

1. Задняя правая трубка охлаждающей жидкости.
2. Шланг охлаждающей жидкости.
3. Хомут крепления шланга.
4. Датчик температуры (G18).
5. Уплотнительное кольцо (заменять новым после каждого снятия).
6. Удерживающий зажим.
7. Уплотнительное кольцо.
8. Держатель.
9. Зарядное устройство 1 для высоковольтной батареи (AX4).
10. Силовая и управляющая электроника (JX1) электропривода.
11. Шланг охлаждающей жидкости.
12. Держатель.
13. Хомут крепления шланга.
14. Трубка охлаждающей жидкости (обратная магистраль).
15. Трубка охлаждающей жидкости (подводящая магистраль).

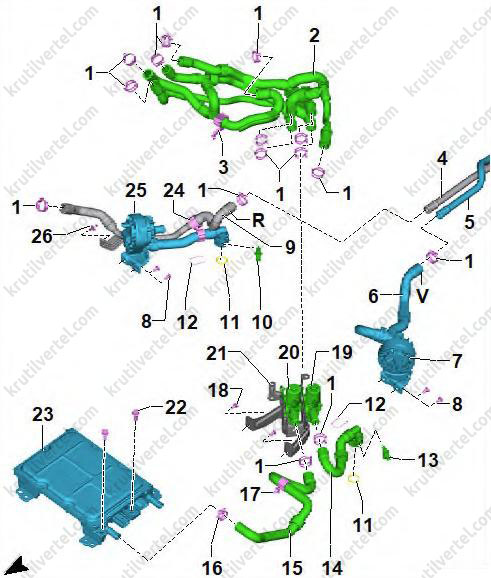

Передняя левая часть автомобиля:

1. Хомут крепления шланга.
2. Шланг охлаждающей жидкости.
3. Держатель.
4. Трубка охлаждающей жидкости (обратная магистраль).
5. Трубка охлаждающей жидкости (подводящая магистраль).
6. Шланг охлаждающей жидкости (метка “V” - подводящий).
7. Насос охлаждающей жидкости для низкотемпературного контура (V468).
8. Болт крепления, 4 шт., момент затяжки 8 Н·м.
9. Шланг охлаждающей жидкости (метка “R” - обратный).
10. Датчик температуры охлаждающей жидкости 2 для высоковольтной батареи (G899).
11. Уплотнительное кольцо.
12. Удерживающий зажим.
13. Датчик температуры охлаждающей жидкости 1 для высоковольтной батареи (G898).
14. Шланг охлаждающей жидкости.
15. Шланг охлаждающей жидкости.
16. Хомут крепления шланга.
17. Держатель.
18. Болт крепления, момент затяжки 8 Н·м.
19. Смесительный клапан для предварительного подогрева высоковольтной батареи (V683).
20. Смесительный клапан 2 для предварительного подогрева высоковольтной батареи (V696).
21. Кронштейн смесительного клапана.
22. Болт крепления.
23. Преобразователь напряжения (A19).
24. Держатель.
25. Насос охлаждающей жидкости для высоковольтной батареи (V590).
26. Болт крепления, момент затяжки 8 Н·м.

Автомобили с полным приводом

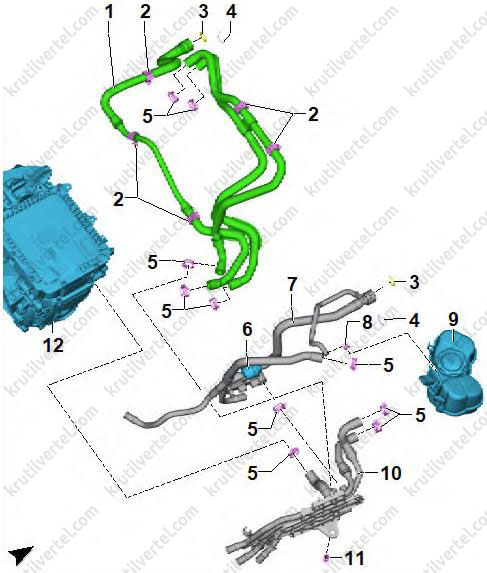

Передняя правая часть автомобиля:

1. Шланг охлаждающей жидкости.
2. Держатель.
3. Уплотнительное кольцо.
4. Удерживающий зажим.
5. Хомут крепления шланга.
6. Термостат (начало открытия при 15 °C).
7. Шланг охлаждающей жидкости.
8. Хомут крепления шланга.
9. Расширительный бачок охлаждающей жидкости.
10. Коллектор охлаждающей жидкости.
11. Заклепка.
12. Трехфазный электропривод 2 (VX97).

Задняя часть автомобиля:

1. Преобразователь напряжения (A19).
2. Зарядное устройство 1 для высоковольтной батареи (AX4).
3. Силовая и управляющая электроника (JX1) электропривода.
4. Уплотнительное кольцо.
5. Удерживающий зажим.
6. Шланг охлаждающей жидкости.
7. Держатель.
8. Хомут крепления шланга.
9. Трубка охлаждающей жидкости (обратная магистраль).
10. Патрубок охлаждающей жидкости.
11. Удерживающий зажим.
12. Датчик температуры (G18).
13. Уплотнительное кольцо (заменять новым после каждого снятия).
14. Шланг охлаждающей жидкости.
15. Трубка охлаждающей жидкости (подводящая магистраль).
16. Шланг охлаждающей жидкости.

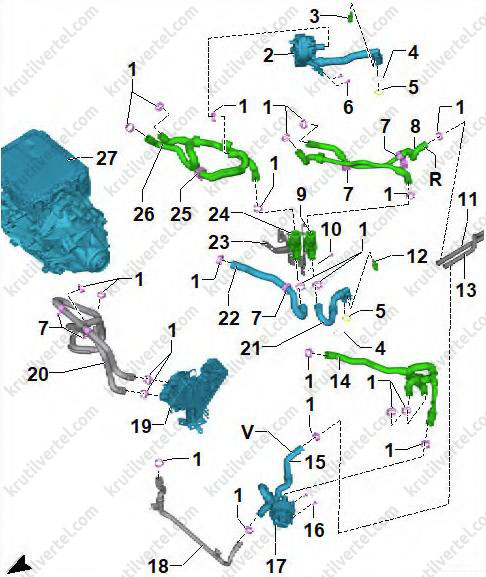

Передняя левая часть автомобиля:

1. Хомут крепления шланга.
2. Насос охлаждающей жидкости для высоковольтной батареи (V590).
3. Датчик температуры охлаждающей жидкости 2 для высоковольтной батареи (G899).
4. Удерживающий зажим.
5. Уплотнительное кольцо.
6. Болт крепления, 2 шт., момент затяжки 8 Н·м.
7. Держатель.
8. Шланг охлаждающей жидкости (метка “R” - обратный).
9. Смесительный клапан для предварительного подогрева высоковольтной батареи (V683).
10. Болт крепления, 3 шт., момент затяжки 8 Н·м.
11. Трубка охлаждающей жидкости (обратная магистраль).
12. Датчик температуры охлаждающей жидкости 1 для высоковольтной батареи (G898).
13. Трубка охлаждающей жидкости (подводящая магистраль).
14. Шланг охлаждающей жидкости.
15. Шланг охлаждающей жидкости (метка “V” - подводящий).
16. Болт крепления, 2 шт., момент затяжки 8 Н·м.
17. Насос охлаждающей жидкости для низкотемпературного контура (V468).
18. Трубка охлаждающей жидкости.
19. Нагревательный элемент PTC 3 (Z132).
20. Шланг охлаждающей жидкости.
21. Шланг охлаждающей жидкости.
22. Шланг охлаждающей жидкости.
23. Кронштейн смесительного клапана.
24. Смесительный клапан 2 для предварительного подогрева высоковольтной батареи (V696).
25. Держатель.
26. Шланг охлаждающей жидкости.
27. Трехфазный электропривод 2 (VX97).

Расширительный бачок охлаждающей жидкости

Снятие и установка

1. Откройте крышку (стрелка) расширительного бачка охлаждающей жидкости на короткое время, чтобы сбросить давление в системе охлаждения, а затем снова затяните крышку.

Внимание:
Существует риск ожога из-за горячей охлаждающей жидкости. Система охлаждения находится под давлением, когда двигатель теплый. Существует риск ожога из-за горячего пара и горячей охлаждающей жидкости. Перед тем, как открыть систему охлаждения:
- Наденьте защитные перчатки.
- Наденьте защитные очки.
- Снизьте давление, накрыв крышку расширительного бачка охлаждающей жидкости подходящей ветошью и осторожно открыв ее.

2. Отсоедините электрический разъем (1) от датчика сигнализатора низкого уровня охлаждающей жидкости (G32).

3. Отсоедините держатель жгута проводов (3) от расширительного бачка охлаждающей жидкости (2).

4. Нажмите на защелку (стрелка) по направлению вперед и выведите расширительный бачок охлаждающей жидкости (2) из крепления.

5. Пережмите шланги охлаждающей жидкости (1) и (2) зажимами для шлангов до 25 мм (3094).

6. Ослабьте хомут крепления и отсоедините шланг охлаждающей жидкости (1).

7. Закройте соединение на расширительном бачке охлаждающей жидкости подходящей заглушкой.

8. Поверните расширительный бачок охлаждающей жидкости.

9. Ослабьте хомут крепления и отсоедините шланг охлаждающей жидкости (2).

10. Опорожните расширительный бачок охлаждающей жидкости.

11. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Подсоедините шланги охлаждающей жидкости и закрепите их хомутами. При этом обратите внимание на установочные метки.
• Снимите зажимы для шлангов до 25 мм (3094).
• Установите расширительный бачок охлаждающей жидкости в крепление и зафиксируйте.
• Залейте охлаждающую жидкость и проверьте качество заправки.

Насос охлаждающей жидкости / регулировка охлаждающей жидкости

Составные элементы

Электрический насос охлаждающей жидкости:

1. Шланг охлаждающей жидкости.
2. Хомут крепления шланга.
3. Насос охлаждающей жидкости для низкотемпературного контура (V468).
4. Электрический разъем.
5. Резиновая опора.
6. Болт крепления, 2 шт., момент затяжки 8 Н·м.
7. Кронштейн для насоса охлаждающей жидкости.
8. Кронштейн для насоса охлаждающей жидкости.
9. Болт крепления, 2 шт., момент затяжки 8 Н·м.

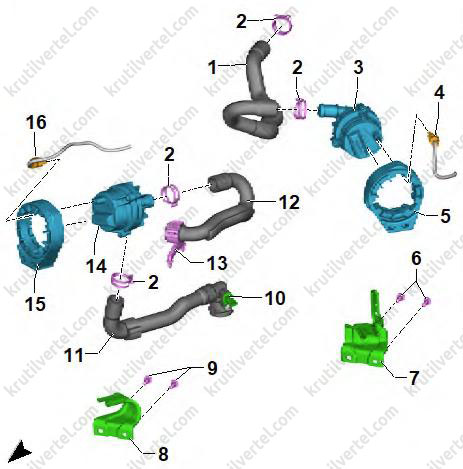

10. Датчик температуры охлаждающей жидкости 2 для высоковольтной батареи (G899).
11. Шланг охлаждающей жидкости.
12. Шланг охлаждающей жидкости.
13. Держатель.
14. Насос охлаждающей жидкости для высоковольтной батареи (V590).
15. Резиновая опора.
16. Электрический разъем.

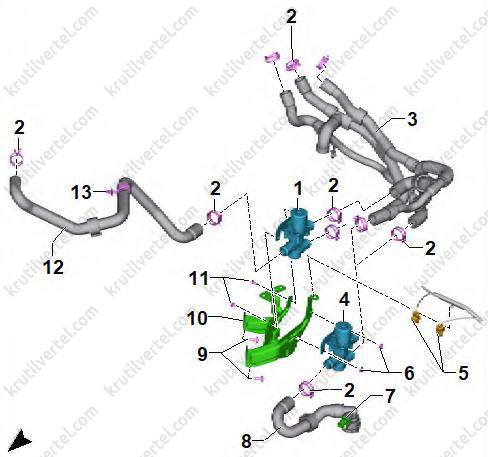

Клапаны охлаждающей жидкости:

1. Смесительный клапан 2 для предварительного подогрева высоковольтной батареи (V696).
2. Хомут крепления шланга.
3. Шланг охлаждающей жидкости.
4. Смесительный клапан для предварительного подогрева высоковольтной батареи (V683).
5. Электрический разъем.
6. Гайка крепления, 2 шт., момент затяжки 8 Н·м.
7. Датчик температуры охлаждающей жидкости 1 для высоковольтной батареи (G898).
8. Шланг охлаждающей жидкости.
9. Болт крепления, 2 шт., момент затяжки 8 Н·м.
10. Кронштейн.
11. Болт крепления, 2 шт., момент затяжки 8 Н·м.
12. Шланг охлаждающей жидкости.
13. Держатель.

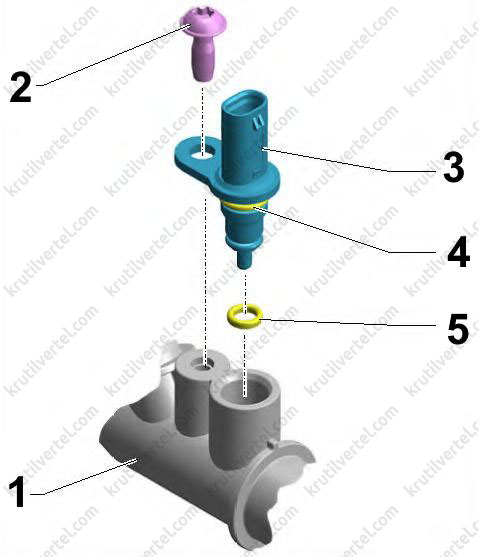

Датчик температуры охлаждающей жидкости с болтовым креплением:

1. Соединение.
2. Болт крепления, момент затяжки 8 Н·м.
3. Датчик температуры охлаждающей жидкости.
4. Опорное кольцо.
5. Уплотнительное кольцо (заменять новым после каждого снятия).

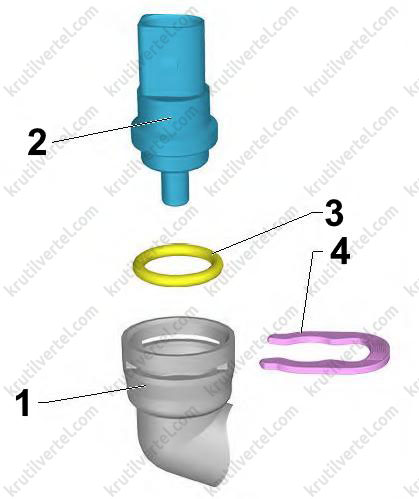

Датчик температуры охлаждающей жидкости с удерживающим зажимом:

1. Соединение.
2. Датчик температуры (G18).
3. Уплотнительное кольцо (заменять новым после каждого снятия).
4. Удерживающий зажим.

Снятие и установка насоса охлаждающей жидкости для высоковольтной батареи (V590)

Примечание:
Насос охлаждающей жидкости для высоковольтной батареи (V590) в дальнейшем будем именовать “насос охлаждающей жидкости”.

1. Снимите переднюю облицовку днища.

2. Слейте охлаждающую жидкость.

3. Отверните болты крепления (1) кронштейна насоса охлаждающей жидкости.

4. Раскройте держатель (2).

5. Отсоедините электрический разъем (1).

6. Вытяните удерживающий зажим (стрелка) и снимите штекерный разъем (2) с высоковольтной батареи 1 (AX2).

7. Слегка потяните насос охлаждающей жидкости вниз (стрелка) и отсоедините электрический разъем (1).

8. Ослабьте хомут крепления (2) и отсоедините шланг охлаждающей жидкости от насоса охлаждающей жидкости.

9. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Соблюдайте установочные метки на насосе охлаждающей жидкости и шланге охлаждающей жидкости.
• Заправьте систему охлаждения.

Снятие и установка насоса охлаждающей жидкости для низкотемпературного контура (V468)

Примечание:
Насос охлаждающей жидкости для низкотемпературного контура (V468) в дальнейшем будем именовать “насос охлаждающей жидкости”.

1. Снимите переднюю облицовку днища.

2. Слейте охлаждающую жидкость.

3. Отверните болты крепления (1) кронштейна насоса охлаждающей жидкости.

4. Отсоедините жгуты проводов (стрелка) от кронштейна.

5. Слегка потяните насос охлаждающей жидкости вниз (стрелка) и отсоедините электрический разъем (1).

6. Ослабьте хомуты крепления (2) и отсоедините шланги охлаждающей жидкости от насоса охлаждающей жидкости.

7. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Соблюдайте установочные метки на насосе охлаждающей жидкости и шланге охлаждающей жидкости.
• Заправьте систему охлаждения.

Снятие и установка смесительного клапана для предварительного подогрева высоковольтной батареи (V683)

Примечание:
Смесительный клапан для предварительного подогрева высоковольтной батареи (V683) в дальнейшем будем именовать “смесительный клапан”.

1. Снимите переднюю облицовку днища.

2. Слейте охлаждающую жидкость.

3. Снимите держатель кабеля (стрелка).

4. Отверните болты крепления (1).

5. Отсоедините электрический разъем (1).

6. Вытяните удерживающий зажим (стрелка) и отсоедините штекерный разъем (2) от высоковольтной батареи.

7. Потяните смесительный клапан вниз и отсоедините электрический разъем (1).

8. Отсоедините жгут проводов (2) от кронштейна (3).

9. Ослабьте хомуты крепления (4) и отсоедините шланги охлаждающей жидкости от смесительного клапана.

10. Снимите смесительный клапан с кронштейном (3).

11. Отверните гайки крепления (стрелки).

12. Ослабьте хомут крепления (1) и отсоедините шланг охлаждающей жидкости от смесительного клапана (2).

13. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Соблюдайте установочные метки на смесительном клапане и шлангах охлаждающей жидкости.
• Заправьте систему охлаждения.

Снятие и установка смесительного клапана 2 для предварительного подогрева высоковольтной батареи (V696)

Примечание:
Смесительный клапан 2 для предварительного подогрева высоковольтной батареи (V696) в дальнейшем будем именовать “смесительный клапан”.

1. Слейте охлаждающую жидкость.

2. Потяните кронштейн (8) вниз и отсоедините электрический разъем (4).

3. Ослабьте хомут крепления (3) и отсоедините шланг охлаждающей жидкости (4).

4. Поверните кронштейн (1) вверх (стрелка A), раскройте держатель (2) и отведите шланг охлаждающей жидкости в сторону.

5. Отверните болты крепления (стрелки B) и снимите кронштейн (1).

6. Ослабьте хомуты крепления (стрелки) и отсоедините шланги охлаждающей жидкости (1) и (3).

7. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Соблюдайте установочные метки на смесительном клапане и шлангах охлаждающей жидкости.
• Заправьте систему охлаждения.

Снятие и установка датчика температуры (G18)

1. Слейте охлаждающую жидкость.

2. Снимите заднее правое колесо

3. Отсоедините электрический разъем (1).

4. Вытяните удерживающий зажим (стрелка) и снимите датчик температуры (G18) (2).

5. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Замените новым уплотнительное кольцо датчика температуры.
• Заправьте систему охлаждения.

Снятие и установка датчика температуры охлаждающей жидкости 1 для высоковольтной батареи (G898)

Примечание:
Датчик температуры охлаждающей жидкости 1 для высоковольтной батареи (G898) в дальнейшем будем именовать “датчик температуры охлаждающей жидкости”.

1. Откройте крышку (стрелка) расширительного бачка охлаждающей жидкости на короткое время, чтобы сбросить давление в системе охлаждения, а затем снова затяните крышку.

Внимание:
Существует риск ожога из-за горячей охлаждающей жидкости. Система охлаждения находится под давлением, когда двигатель теплый. Существует риск ожога из-за горячего пара и горячей охлаждающей жидкости. Перед тем, как открыть систему охлаждения:
- Наденьте защитные перчатки.
- Наденьте защитные очки.
- Снизьте давление, накрыв крышку расширительного бачка охлаждающей жидкости подходящей ветошью и осторожно открыв ее.

2. Снимите переднюю облицовку днища.

3. Отсоедините электрический разъем (1).

4. Отверните болт крепления (стрелка).

5. Извлеките датчик температуры охлаждающей жидкости (2) и немедленно вставьте новый датчик температуры охлаждающей жидкости (2), чтобы избежать потерю охлаждающей жидкости.

6. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты: залейте охлаждающую жидкость и проверьте качество заправки.

Снятие и установка датчика температуры охлаждающей жидкости 2 для высоковольтной батареи (G899)

Примечание:
Датчик температуры охлаждающей жидкости 2 для высоковольтной батареи (G899) в дальнейшем будем именовать “датчик температуры охлаждающей жидкости”.

1. Откройте крышку (стрелка) расширительного бачка охлаждающей жидкости на короткое время, чтобы сбросить давление в системе охлаждения, а затем снова затяните крышку.

Внимание:
Существует риск ожога из-за горячей охлаждающей жидкости. Система охлаждения находится под давлением, когда двигатель теплый. Существует риск ожога из-за горячего пара и горячей охлаждающей жидкости. Перед тем, как открыть систему охлаждения:
- Наденьте защитные перчатки.
- Наденьте защитные очки.
- Снизьте давление, накрыв крышку расширительного бачка охлаждающей жидкости подходящей ветошью и осторожно открыв ее.

2. Снимите переднюю облицовку днища.

3. Отсоедините электрический разъем (1).

4. Отверните болт крепления (стрелка).

5. Извлеките датчик температуры охлаждающей жидкости (2) и немедленно вставьте новый датчик температуры охлаждающей жидкости (2), чтобы избежать потерю охлаждающей жидкости.

6. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты: залейте охлаждающую жидкость и проверьте качество заправки.

Радиатор, вентилятор радиатора

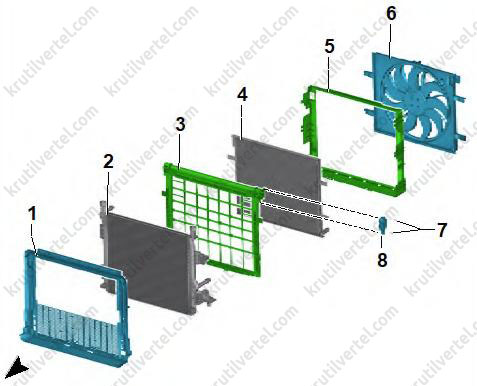

Составные элементы

1. Передний воздуховод.
2. Радиатор.
3. Шторка радиатора.
4. Конденсатор / газоохладитель.
5. Задний воздуховод.
6. Кожух радиатора с вентилятором радиатора (VX57).
7. Болт крепления, 2 шт., момент затяжки 2 Н·м.
8. Исполнительный электродвигатель шторки радиатора (V711).

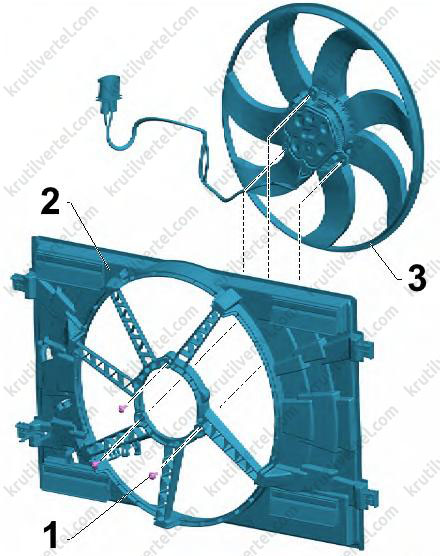

1. Болт крепления, 3 шт., момент затяжки 6 Н·м.
2. Кожух радиатора.
3. Вентилятор радиатора (VX57).

Снятие и установка модуля радиатора

1. Снимите переднюю облицовку днища.

2. Переместите балку переднего бампера в сервисное положение.

3. Отсоедините электрический разъем вентилятора радиатора (VX57) (стрелка).

Внимание:
Риск получения травмы, так как вентилятор(ы) радиатора могут запуститься автоматически:
- При работе вблизи радиатора держитесь на безопасном расстоянии от вентилятора радиатора.
- Не прикасайтесь к вентилятору радиатора при отсоединении электрического разъема.

4. Слейте охлаждающую жидкость.

5. Вытяните удерживающий зажим (стрелка) и отсоедините нижний левый шланг охлаждающей жидкости (1) от радиатора.

6. Вытяните удерживающий зажим (стрелка) и отсоедините верхний правый шланг охлаждающей жидкости от радиатора.

7. Отсоедините магистрали хладагента от конденсатора/газоохладителя.

8. Вытяните фиксирующие элементы нижних креплений радиатора (стрелка) слева и справа из удерживающих пластин (1) и снимите пластины.

9. Важно: для последующих этапов работы потребуется помощь второго механика.

10. Снимите модуль радиатора с креплений радиатора.

11. Установка выполняется в обратной последовательности.

Разборка и повторная сборка модуля радиатора

Разборка

1. Снимите модуль радиатора.

2. Нажмите на фиксаторы (1) кожуха радиатора с обеих сторон в направлении стрелки (А).

3. Снимите кожух радиатора (2) с радиатора вверх в направлении стрелки (B).

4. Отсоедините воздуховоды (1) и (2). Для этого расцепите крепления (стрелки). Также расцепите нижние крепления (3).

5. Важно: для снятия конденсатора / газоохладителя шторку радиатора (2) необходимо вытянуть на 15 мм из крепления.

6. Нажмите на фиксирующие выступы (1) шторки радиатора (2) с обеих сторон в направлении стрелки (A).

Внимание:
Риск повреждения вала шторки радиатора. Тяните или толкайте только за наружную часть рамки шторки радиатора.

7. Возьмитесь за наружную часть шторки радиатора (2) и вытяните ее из крепления на 15 мм вверх по направлению стрелки (B).

8. Нажмите на фиксирующие выступы (1) конденсатора / газоохладителя с обеих сторон в направлении стрелки (A) и снимите конденсатор / газоохладитель (2).

9. Потяните конденсатор / газоохладитель (2) вверх от радиатора в направлении стрелки (B).

10. Отсоедините шторку радиатора от радиатора.

Повторная сборка

1. Расположите шторку радиатора (1) в установочное положение (стрелки) на радиаторе (2), но пока не закрепляйте ее.

2. Установите и закрепите конденсатор / газоохладитель (2). Проверьте надежность фиксации, потянув за него.

3. Нажмите на наружную часть рамки, чтобы вдавить шторку радиатора (1) в крепления.

Внимание:
Риск повреждения вала шторки радиатора. Тяните или толкайте только за наружную часть рамки шторки радиатора.

4. Установите воздуховоды (1) и (2) на радиатор и соедините их друг с другом (стрелки).

5. Проверьте, что нижние крепления (3) надежно зафиксированы.

6. Установите кожух радиатора на радиатор и зафиксируйте.

7. Установите модуль радиатора.

Если исполнительный электродвигатель шторки радиатора (V711) был снят и установлен:

8. Выполните функцию адаптации электродвигателя с помощью диагностического тестера автомобиля.

Если исполнительный электродвигатель шторки радиатора (V711) был заменен новым:

9. Выполните функцию обновления электродвигателя с помощью диагностического тестера автомобиля.

Снятие и установка кожуха радиатора с вентиляторами радиатора

1. Переместите балку переднего бампера в сервисное положение.

2. Отсоедините электрический разъем вентилятора радиатора (VX57) (стрелка).

Внимание:
Риск получения травмы, так как вентилятор(ы) радиатора могут запуститься автоматически:
- При работе вблизи радиатора держитесь на безопасном расстоянии от вентилятора радиатора.
- Не прикасайтесь к вентилятору радиатора при отсоединении электрического разъема.

Примечание:
Для наглядности на следующей иллюстрации модуль радиатора снят.

3. Нажмите на фиксаторы (1) кожуха радиатора с обеих сторон в направлении стрелки (А).

4. Снимите кожух радиатора (2) с радиатора вверх в направлении стрелки (B).

5. Наклоните кожух радиатора (2) и снимите его.

6. Установка выполняется в обратной последовательности.

Снятие и установка вентилятора радиатора (VX57)

1. Снимите кожух радиатора с вентиляторами радиатора.

2. Отсоедините колодку электрического разъема (1) от кожуха радиатора.

3. Отверните болты крепления (стрелки).

4. Отсоедините вентилятор радиатора (VX57) (2) от кожуха радиатора.

5. Установка выполняется в обратной последовательности.

Снятие и установка исполнительного электродвигателя шторки радиатора (V711)

Примечание:
Исполнительный электродвигатель шторки радиатора (V711) в дальнейшем будем именовать “электродвигатель”.

Снятие

1. Верхний болт крепления электродвигателя отворачивается через отверстие в держателе замка (3).

2. Отсоедините электрический разъем (2).

3. Отверните болты крепления (стрелки).

4. Снимите электродвигатель (1).

Установка

1. Установите электродвигатель на место. Если приводной штифт электродвигателя не входит в вал шторки, слегка поверните вал.

2. Затяните болты крепления электродвигателя.

3. Подключите электрический разъем.

Если электродвигатель был заменен новым:

4. Выполните функцию обновления электродвигателя с помощью диагностического тестера автомобиля.
