Передние тормоза Volkswagen ID.4 с 2020 года

4. Передние тормоза

Примечание:
В качестве примера все работы ниже показаны на левой стороне автомобиля.

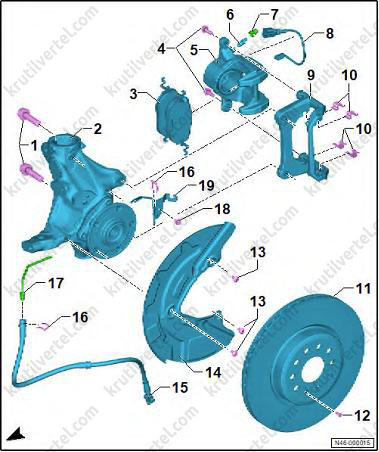

Составные элементы

1. Болт с ребрами, 2 шт., момент затяжки 200 Н·м.
2. Поворотный кулак.
3. Тормозные колодки (всегда заменять с обеих сторон оси).
4. Болт крепления, 2 шт. (заменять новым после каждого снятия), момент затяжки 65 Н·м.
5. Тормозной суппорт.
6. Прокачной штуцер, момент затяжки 11 Н·м.
7. Пылезащитный колпачок.
8. Жгут проводов датчика износа передних тормозных колодок.
9. Направляющая колодок.
10. Фиксатор колодок (заменять новым после каждого снятия).
11. Тормозной диск, вентилируемый (всегда заменять с обеих сторон оси).
12. Болт Torx, момент затяжки 8 Н·м.
13. Болт Torx, 3 шт., момент затяжки 12 Н·м.
14. Защитная пластина.
15. Гибкий тормозной шланг со штуцером и полым болтом, момент затяжки 35 Н·м.
16. Удерживающий зажим.
17. Тормозная трубка, момент затяжки 14 Н·м.
18. Болт крепления, момент затяжки 8 Н·м.
19. Кронштейн.

Проверка толщины тормозных накладок и состояние тормозных дисков

Примечание:
У некоторых автомобилей конструкция колесного диска может затруднять оценку или измерение толщины тормозных накладок. В этом случае для более точной оценки или измерения остаточной толщины тормозных накладок следует снять колесо с той стороны, на которой установлен указатель износа тормозных колодок.

1. Определите толщину наружной и внутренней накладки контрольным осмотром через конструктивные отверстия колесного диска.

2. При необходимости для более точной оценки или измерения остаточной толщины тормозных накладок следует снять колесо с той стороны, на которой установлен указатель износа тормозных колодок.

3. При наличии снять колпачки колесных болтов.

4. Пометьте положение колеса относительно тормозного диска.

5. Выверните колесные болты и снимите колесо.

6. Измерьте толщину (а) наружной и внутренней накладок.

Примечание:
Предельно допустимая величина: 2 мм.

7. Если толщина тормозной накладки (без учета толщины опорной пластины) уменьшилась до 2 мм (граница износа), тормозную колодку необходимо заменить новой.

Примечание:
При замене колодок дисковых тормозов обязательно также проверить износ тормозных дисков!

8. Проверьте износ тормозного диска. Также проверьте тормозной диск на предмет следующих признаков неудовлетворительного состояния:

• трещины;
• борозды;
• коррозия (не учитывайте налет ржавчины);
• буртик на краю диска.

9. При необходимости установите колесо в положении, помеченном ранее.

10. Затяните колесные болты крест-накрест предписанным моментом.

11. По завершении работ переходник для колесных болтов-секреток положите в набор бортового инструмента.

12. При необходимости установите колпачки колесных болтов.

Снятие и установка тормозных колодок

Внимание:
- Запрещается продувать тормозную систему сжатым воздухом. Ядовитая пыль от тормозов опасна для здоровья. Она необратимо скапливается в легких, что может нанести вред органам дыхания.
- Не нажимайте на педаль тормоза во время процедуры.

Снятие

Примечание:
Пометьте расположение тормозных колодок, если они будут использоваться повторно. Они должны быть установлены на прежние места, иначе возможны различия в торможении разных колес!

1. Снимите переднее колесо.

2. Отсоедините электрический разъем датчика износа передних тормозных колодок (G35) с правой стороны автомобиля.

3. Выкрутите болты крепления (2) из направляющей колодок (1). При этом удерживайте направляющий палец (3) от проворачивания.

4. Снимите тормозной суппорт (1) и подвяжите его проволокой, чтобы он своим весом не растянул и не повредил гибкий тормозной шланг.

5. С помощью отвертки (A) снимите пружины крепления тормозных колодок (стрелки). Важно: при этом не погните пружины.

6. Поверните тормозную колодку (1) в направлении стрелки (A) и снимите ее в направлении стрелки (B).

7. С помощью отвертки (A) подденьте фиксатор колодки (1) в месте, обозначенном стрелками.

8. Используйте подходящее оборудование для мастерской, чтобы тщательно очистить контактные поверхности тормозных колодок на направляющей колодок и удалить коррозию.

9. Очистите тормозной суппорт. Важно: для очистки тормозного суппорта используйте только имеющиеся в продаже метилированные спирты.

Внимание:
Риск получения травмы от химических чистящих средств. Химические чистящие средства могут быть легковоспламеняющимися и вызывать раздражение глаз и кожи:
- Надевайте защитные очки, защитные перчатки и респиратор.
- Соблюдайте паспорт безопасности и инструкцию по использованию чистящего средства.

Установка

Примечание:
- Перед тем как вдавить поршень обратно в цилиндр тормозного суппорта с помощью приспособления для возврата поршня в исходное положение (T10145), необходимо откачать тормозную жидкость из бачка. Иначе, если тормозную жидкость иногда доливали, она может вытечь и вызвать повреждения.
- Для лучшего обзора следующая рабочая процедура показана на снятом тормозном суппорте.

1. Используйте приспособление для возврата поршня в исходное положение (T10145) (A), чтобы вдавить поршень в цилиндр тормозного суппорта.

2. Плотно прижмите фиксаторы колодок (стрелки) к направляющей колодок.

Для направленных тормозных колодок:

3. Установите направленные тормозные колодки с маркировкой “OUTSIDE” (1) на наружную сторону, а с маркировкой “INSIDE” (2) на внутреннюю сторону направляющей колодок.

Продолжение описания общих работ:

4. Вдавите тормозную колодку (1) в направлении стрелки (А), преодолевая сопротивление пружины крепления тормозной колодки (2), в выемку в направляющей колодок.

5. Одновременно вдавите тормозную колодку (1) в направлении (стрелки B) в выемку в направляющей колодок и вплотную к тормозному диску (направление стрелки C).

6. Осторожно прижмите пружины тормозных колодок (стрелки) к направляющей колодок. Важно: убедитесь, что все пружины крепления тормозных колодок (стрелки) надежно закреплены.

7. Установите тормозной суппорт на направляющую колодок.

8. Закрепите тормозной суппорт на направляющей колодок с помощью новых самостопорящихся болтов (2), удерживая при этом направляющий палец (3) от проворачивания.

9. Подсоедините электрический разъем для датчика износа передних правых тормозных колодок (G35).

10. Установите переднее колесо.

11. Несколько раз сильно нажмите на педаль тормоза при неподвижном автомобиле, чтобы тормозные колодки правильно встали в нормальное рабочее положение.

12. Проверьте уровень тормозной жидкости в бачке.

13. Перед началом движения убедитесь, что тормоза работают исправно.

Снятие и установка тормозного суппорта

Примечание:
Данные операции выполняются только для замены или последующего ремонта тормозного суппорта.

Снятие

1. Снимите переднее колесо.

Правая сторона автомобиля:

2. Отсоедините электрический разъем датчика износа передних правых тормозных колодок (G35).

Продолжение описания общих работ:

3. Подсоедините шланг емкости для прокачки к прокачному штуцеру суппорта.

4. Откройте прокачной штуцер.

5. Установите распорку для педали тормоза (V.A.G 1869/2).

6. Закройте прокачной штуцер и уберите емкость для прокачки.

7. Отверните полый болт и отсоедините гибкий тормозной шланг.

8. Выкрутите болты крепления (2) из направляющей колодок (1). При этом удерживайте направляющий палец (3) от проворачивания.

9. Снимите тормозной суппорт с направляющей колодок.

Установка

1. Важно:

• Поршень установлен в исходное положение.
• Удерживающие пружины тормозных колодок расположены в выемках на направляющей колодок.

2. Установите тормозной суппорт на направляющую колодок.

3. Закрепите тормозной суппорт на направляющей колодок с помощью новых самостопорящихся болтов, удерживая при этом направляющий палец от проворачивания.

4. Подсоедините тормозной шланг к суппорту и затяните полый болт.

5. Снимите распорку (V.A.G 1869/2).

Правая сторона автомобиля:

6. Подсоедините электрический разъем датчика износа передних правых тормозных колодок (G35).

Продолжение описания общих работ:

7. Прокачайте тормозную систему, следуя стандартной процедуре.

8. Установите переднее колесо.

9. Несколько раз сильно нажмите на педаль тормоза при неподвижном автомобиле, чтобы тормозные колодки правильно встали в нормальное рабочее положение.

10. Проверьте уровень тормозной жидкости в бачке.

Снятие и установка тормозного диска

1. Снимите тормозные колодки.

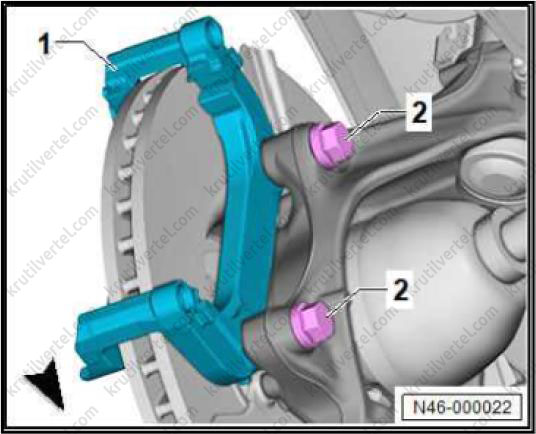

2. Отверните болты крепления (2) и снимите направляющую колодок (1).

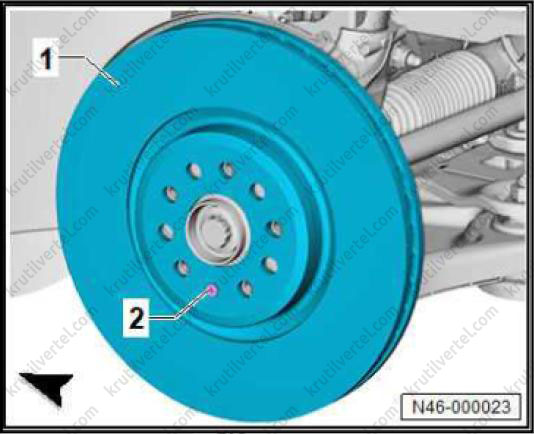

3. Отверните болт крепления (стрелка) и снимите тормозной диск (1).

4. Тщательно очистите контактную поверхность тормозного диска и ступицы колеса. Удалите коррозию с помощью подходящего оборудования для мастерской.

5. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Тщательно очистите перед установкой, проверьте на наличие износа и повреждений, правильность размеров и безукоризненность тормозной поверхности.
• При износе заменяйте тормозные диски с обеих сторон оси.
• При установке на ступицу не перекосите тормозной диск.
