Обслуживание и проверки на автомобиле высоковольтной системы Volkswagen ID.4 с 2020 года

2. Обслуживание и проверки на автомобиле

Отключение и повторное включение высоковольтной системы

Внимание:
Высокое напряжение может привести к смертельной травме. Опасность серьезных или смертельных травм от поражения электрическим током или электрической дуги. Попросите техника по высокому напряжению (HVT) или специалиста по высокому напряжению (HVE) отключить высоковольтную систему.

Отключение

1. Важно: если на отдельных этапах процедуры отключения питания возникли проблемы, сообщите об этом специалисту по высокому напряжению.

2. Приготовьте калиброванный вольтметр с подходящими щупами.

3. Подготовьте знаки и ограждение.

4. Отключите высоковольтную систему с помощью диагностического тестера автомобиля.

Повторное включение

1. Проверьте провода выравнивания потенциалов:

• Проверьте изоляцию проводов выравнивания потенциалов.
• Проверьте момент затяжки ослабленных резьбовых соединений для проводов выравнивания потенциалов.

2. Повторно включите высоковольтную систему с помощью диагностического тестера автомобиля.

Проверка уровня заряда батареи и зарядка батареи

Отображение уровня заряда высоковольтной батареи находится на комбинации приборов.

Уровень заряда должен быть определен в первый раз при доставке автомобиля:

• Высоковольтная батарея должна быть заряжена не менее чем на 80 % при предпродажной проверке.
• Во время последующих сервисных проверок высоковольтная батарея будет полностью заряжена только по запросу клиента.

Техническое обслуживание высоковольтной батареи

Программа технического обслуживания высоковольтной батареи включает определение уровня заряда батареи и, в зависимости от результата проверки, последующую зарядку батареи. Если индикатор уровня заряда показывает 1/4 или <1/4, высоковольтную батарею необходимо заряжать до тех пор, пока индикатор уровня заряда не покажет 1/2.

Высоковольтные компоненты и высоковольтные кабели

Проверка на предмет повреждений, а также правильность прокладки и крепления кабелей

Внимание:
Высокое напряжение в высоковольтной системе электрического автомобиля! Опасность поражения электрическим током! Перед началом любых работ осмотрите высоковольтные компоненты в рабочей зоне. Соблюдайте правила техники безопасности (см. параграф выше):
- Все работы на автомобилях с высоковольтной системой должны выполняться только лицами, имеющими как минимум квалификацию “электрически обученный человек (EIP)”.
- В случае очевидных результатов или неопределенностей обратитесь к ответственному специалисту по высоковольтному оборудованию или специалисту-электрику!

1. Во время визуального осмотра в области моторного отсека обратите внимание на силовую и управляющую электронику электропривода, высоковольтные кабели для аккумулятора и компрессора кондиционера, высоковольтный кабель для электропривода, а также высоковольтное зарядное гнездо.

2. Во время визуального осмотра в области днища обратите внимание на высоковольтную батарею, а также высоковольтные кабели для аккумулятора.

3. Обратите внимание на следующее во время осмотра:

• Высоковольтные компоненты не должны иметь никаких внешних повреждений.
• Изоляция высоковольтных кабелей не должна быть дефектной или поврежденной.
• Обратите внимание на необычные деформации высоковольтных кабелей.

Примечание:
Об обнаруженных дефектах необходимо немедленно сообщить ответственному специалисту по высоковольтному оборудованию.

Предупреждающие наклейки и специальные флажки

Проверка

На все высоковольтные компоненты наклеены предупреждающие наклейки. Замените все неразборчивые или поврежденные предупреждающие наклейки, предупреждающие знаки или специальные флажки, обнаруженные на компонентах данного автомобиля, и прикрепите новые в том же месте.

Видимые места

1. Проверьте наличие специальных флажков для спасательных служб на следующих компонентах:

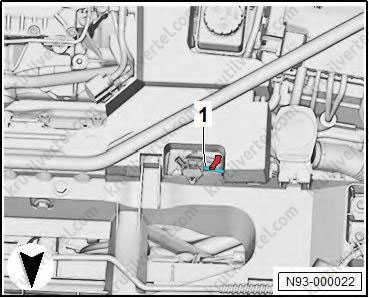

• В салоне автомобиля, на держателе предохранителей за крышкой блока предохранителей.

• На разъеме аварийно-спасательного обслуживания для высоковольтной системы (TW).

2. Проверьте наличие предупреждающих наклеек на следующих компонентах:

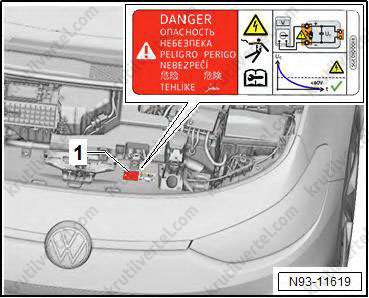

• На переднем левом держателе замка.

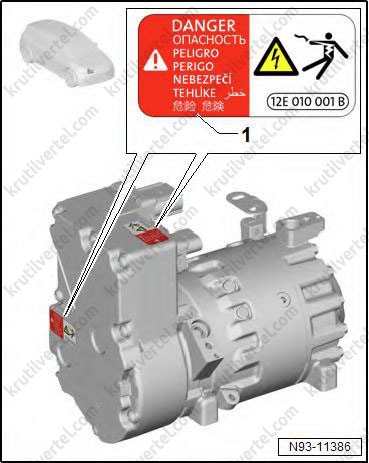

• На компрессоре кондиционера (VX81).

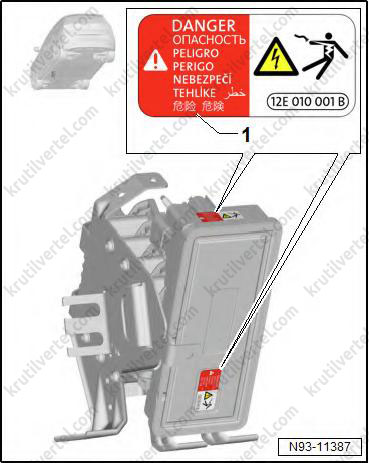

• На высоковольтном нагревателе (PTC) (ZX17).

Автомобили с задним приводом:

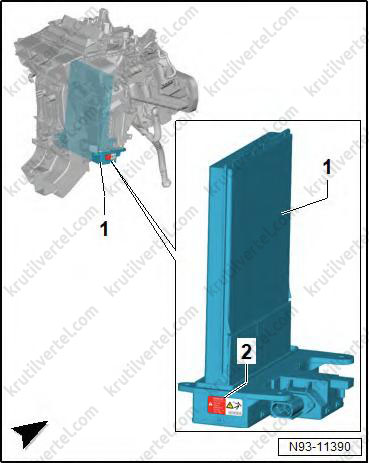

• На преобразователе напряжения (A19).

Закрытые места

1. Проверьте наличие специального флажка для спасательных служб за правой боковой обшивкой багажного отделения.

2. Проверьте наличие предупреждающих наклеек на следующих компонентах:

• На высоковольтной батарее 1 (AX2).

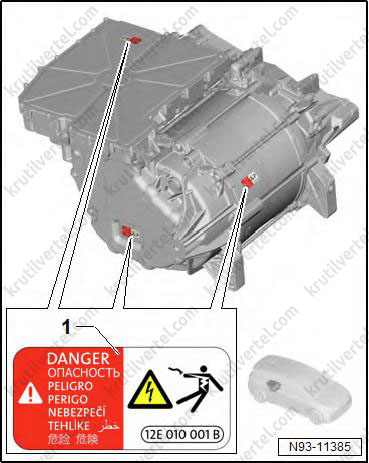

• На трехфазном электроприводе (VX54).

• На высоковольтном нагревателе (PTC) (ZX17).

• На зарядном устройстве 1 для высоковольтной батареи (AX4).
