Ремни безопасности и их компоненты Volkswagen ID.4 с 2020 года

3. Ремни безопасности и их компоненты

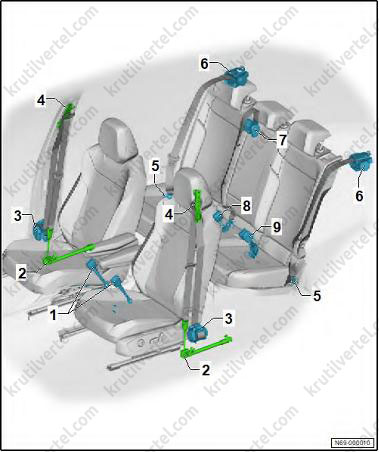

Обзор мест установки ремней безопасности и их компонентов

1. Замок переднего ремня безопасности.
2. Проушина переднего ремня безопасности.
3. Передний трехточечный ремень безопасности с инерционной катушкой.
4. Механизм регулировки ремня безопасности по высоте.
5. Проушина заднего крайнего ремня безопасности.
6. Инерционная катушка ремня безопасности для заднего крайнего трехточечного ремня безопасности.
7. Инерционная катушка ремня безопасности для заднего центрального трехточечного ремня безопасности.
8. Замок заднего правого ремня безопасности.
9. Замок заднего центрального и левого ремня безопасности.

Проверка ремней безопасности

Внимание:
При любой аварии следует систематически проводить осмотр системы ремней безопасности! При выявлении в ходе проверки повреждений обязательно указать клиенту на необходимость замены ремня безопасности.

Проверка ленты ремня

1. Полностью вытяните ленту из механизма автоматического втягивания ремня безопасности, для поясного ремня - из пряжки-фиксатора, регулирующей размер ремня безопасности.

2. Проверьте ленту ремня безопасности на наличие загрязнений, при необходимости смойте их слабым мыльным раствором.

3. Если при осмотре побывавшего в аварии автомобиля были выявлены повреждения ленты, соответствующие рисункам (1) и/или (2), - замените ремень безопасности вместе с замком.

4. При выявлении повреждений ленты ремня безопасности, соответствующих рисункам (1), (2), (3) на автомобиле, не побывавшем в аварии, - замените только поврежденный ремень безопасности.

(1) Лента ремня безопасности надрезана, надорвана или протерта.

(2) Ткань по краям ленты ремня безопасности порвана.

(3) Наличие прожженных пятен/дыр от сигарет или чего-либо подобного.

(4) Край ленты ремня безопасности с одной стороны деформирован или имеет волнообразную форму.

Проверка механизма автоматического втягивания ремня безопасности (блокирующее действие)

Механизм автоматического ремня безопасности блокирует ленту ремня безопасности в двух случаях.

1. В первом случае блокировка срабатывает при быстром вытягивании ленты ремня безопасности из механизма автоматического втягивания ремня безопасности (вытягивание ленты с ускорением). Проверка:

Сильным рывком вытяните ленту из механизма автоматического втягивания ремней безопасности. При отсутствии блокирующего действия - замените ремень безопасности вместе с замком ремня безопасности. Если механизм автоматического втягивания работает с неполадками при вытягивании или втягивании ремня безопасности, то следует, прежде всего, проверить, не изменилось ли его положение относительно кузова.

2. Во втором случае блокировка срабатывает при изменении режима движения автомобиля (блокирующее действие, зависящее от режима движения автомобиля). Проверка:

• Пристегните ремень безопасности.
• Разгоните автомобиль до скорости 20 км/час и совершите торможение, полностью и быстро нажав педаль тормоза. Если во время торможения блокирования ремня безопасности не произошло, то замените ремень безопасности вместе с замком ремня безопасности.

Визуальный контроль замка ремня безопасности

Проверьте замок ремня на наличие трещин и сколов. При наличии повреждений замените ремень безопасности вместе с замком ремня безопасности.

Проверка работы замка ремня безопасности

1. Проверка замка ремня безопасности:

Язычок ремня безопасности вставьте в замок ремня безопасности, до отчетливо слышимого щелчка. С усилием потяните ленту ремня безопасности, проверяя фиксацию ремня в запорном механизме замка. Проведите процедуру проверки не менее пяти раз. Если даже один раз язычок ремня безопасности не был заблокирован в замке, необходимо заменить ремень безопасности вместе с замком.

2. Проверка разблокировки:

Нажмите на кнопку замка ремня безопасности и разблокируйте замок ремня безопасности. При отсутствии натяжения ленты ремня язычок должен самостоятельно выйти из замка. Проведите процедуру проверки не менее пяти раз. Если даже один раз язычок ремня безопасности не выскочил из замка, необходимо заменить ремень безопасности вместе с замком ремня безопасности.

Внимание:
Запрещается применять смазочные материалы для устранения заеданий или шумов кнопок замков ремней безопасности.

Проверка проушины ремня и язычка замка

При сильной нагрузке системы ремней безопасности (пристегнутые ремни безопасности во время аварии) на пластмассовом покрытии проушины остаются параллельные мелкие канавки (частое использование ремня безопасности, напротив, приводит к равномерному износу с отсутствием полос). Проверьте пластмассовое покрытие на наличие деформаций, отслаиваний и образование трещин. При наличии канавок и/или повреждений - замените ремень безопасности вместе с замком ремня безопасности.

Проверка крепежных деталей и точек крепления после аварии

• Язычок ремня деформирован (вытянут).
• Не работает механизм регулировки по высоте.
• Панели крепления искривлены (сиденья, стойки, днища автомобиля), или резьба повреждена.
• Если на элементах крепления выявлены повреждения, то ремень безопасности вместе с замком подлежит замене.
• При снятии деталей системы ремней безопасности из-за аварии, следует заменить крепежные болты системы ремней безопасности.
• Замените точки крепления.

Примечание:
Если повреждения не являются результатом аварии, а появились, например, вследствие износа, то замене подлежит только поврежденная деталь.

Снятие и установка ремней безопасности и их компонентов

Примечание:
В качестве примера все работы ниже показаны на левой стороне автомобиля.

Снятие и установка переднего трехточечного ремня безопасности

1. Соблюдайте правила техники безопасности при работе с пиротехническими компонентами (см. соответствующий раздел в параграфе “Меры предосторожности”).

2. Соблюдайте правила утилизации пиротехнических деталей (см. соответствующий раздел в параграфе “Меры предосторожности”).

3. Отключите высоковольтную систему.

Внимание:
Высокое напряжение может привести к смертельной травме. Опасность серьезных или смертельных травм от поражения электрическим током или электрической дуги. Попросите техника по высокому напряжению (HVT) или специалиста по высокому напряжению (HVE) отключить высоковольтную систему.

4. Выключите зажигание и потребители электроэнергии.

5. Поместите ключ от автомобиля и другие системы авторизации входа и запуска (например, смартфон) вне салона автомобиля.

6. Отсоедините минусовой кабель от 12-вольтной аккумуляторной батареи.

7. Снимите накладку порога передней двери.

8. Снимите накладку порога задней двери.

9. Снимите верхнюю облицовку стойки B.

10. Снимите нижнюю облицовку стойки B.

11. Снимите проушину переднего ремня безопасности:

• Сдвиньте напольное покрытие в области проушины переднего ремня безопасности по направлению к центру автомобиля.
• С помощью маленькой отвертки разблокируйте фиксатор разъема (2) в направлении стрелки и отсоедините электрический разъем (1).

Внимание:
Снимите с себя электростатический заряд: коснитесь скобы замка двери. Пиротехнические компоненты могут неожиданно сработать. Опасность получения травмы.

• Отверните гайку крепления (2).

Примечание:
Момент затяжки: 40 Н·м.

• Вставьте отвертку между зажимом (4) и фланцем кузова (3).
• Слегка отожмите зажим (4) по направлению вниз и отсоедините проушину переднего ремня безопасности (1) во внутрь.

• Выведите проушину переднего ремня безопасности (2) через отверстие в верхней облицовке стойки B (1).

12. Снимите направляющую ремня безопасности:

• Нажмите на направляющую переднего ремня безопасности (1) в направлении стрелки (А). Одновременно вытяните направляющую переднего ремня безопасности (1) в направлении стрелки (B).
• Сожмите планки (стрелки А) и извлеките направляющую переднего ремня безопасности (1) в направлении стрелки (С).
• Проденьте ленту ремня и снимите направляющую (1).

13. Отверните болт крепления (1) и снимите верхнюю проушину ремня безопасности (2) с механизма регулирования высоты ремня безопасности.

Примечание:
Момент затяжки: 40 Н·м.

Базовый вариант комплектации:

14. Отсоедините электрический разъем (1).

Внимание:
Снимите с себя электростатический заряд: коснитесь скобы замка двери. Пиротехнические компоненты могут неожиданно сработать. Опасность получения травмы.

15. Отверните болт крепления (стрелка) и извлеките инерционную катушку ремня (2) из стойки В.

Примечание:
Момент затяжки: 40 Н·м.

Версии с обратимым преднатяжением ремня:

16. Отсоедините электрический разъем (1).

Внимание:
Снимите с себя электростатический заряд: коснитесь скобы замка двери. Пиротехнические компоненты могут неожиданно сработать. Опасность получения травмы.

17. Снимите фиксатор (верхняя стрелка).

18. Отверните болт крепления (нижняя стрелка) и извлеките инерционную катушку ремня (3) из стойки В.

Примечание:
Момент затяжки: 40 Н·м.

Продолжение описания общих работ:

19. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Все электрические разъемы должны быть вставлены до упора и зафиксированы со щелчком.
• Вставьте передний ремень безопасности с защитой от перекручивания (1) в направлении стрелки в крепление и затяните болт.

• Подсоедините минусовой кабель к 12-вольтной аккумуляторной батарее.
• Повторно включите высоковольтную систему.

Внимание:
Высокое напряжение может привести к смертельной травме. Опасность серьезных или смертельных травм от поражения электрическим током или электрической дуги. Попросите техника по высокому напряжению (HVT) или специалиста по высокому напряжению (HVE) повторно включить высоковольтную систему.

• Включите зажигание.

Внимание:
Опасность травмирования из-за самопроизвольного срабатывания пиротехнических компонентов. При включении зажигания держитесь подальше от пиротехнических компонентов.

• На автомобилях с блоком управления преднатяжителя переднего левого ремня безопасности (J854) или блоком управления преднатяжителя переднего правого ремня безопасности (J855) после замены ремня безопасности адаптируйте компоненты к блоку управления подушек безопасности (J234) с помощью диагностического тестера автомобиля.

Снятие и установка заднего крайнего трехточечного ремня безопасности

1. Снимите накладку порога передней двери.

2. Снимите накладку порога задней двери.

3. Снимите облицовку стойки С.

4. Снимите проушину заднего крайнего ремня безопасности:

• Снимите подушку задних сидений.
• Отверните гайку крепления (1).

Примечание:
Момент затяжки: 40 Н·м.

• Снимите проушину ремня безопасности (2) с фиксирующего выступа.

5. Отключите высоковольтную систему.

Внимание:
Высокое напряжение может привести к смертельной травме. Опасность серьезных или смертельных травм от поражения электрическим током или электрической дуги. Попросите техника по высокому напряжению (HVT) или специалиста по высокому напряжению (HVE) отключить высоковольтную систему.

6. Выключите зажигание и потребители электроэнергии.

7. Поместите ключ от автомобиля и другие системы авторизации входа и запуска (например, смартфон) вне салона автомобиля.

8. Отсоедините минусовой кабель от 12-вольтной аккумуляторной батареи.

9. Отверните болт крепления (4)

Примечание:
Момент затяжки: 40 Н·м.

10. Отсоедините инерционную катушку ремня (2) от кронштейна (1) в направлении стрелки.

11. Отсоедините электрический разъем (3).

Внимание:
Снимите с себя электростатический заряд: коснитесь скобы замка двери. Пиротехнические компоненты могут неожиданно сработать. Опасность получения травмы.

12. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Все электрические разъемы должны быть вставлены до упора и зафиксированы со щелчком.
• Подсоедините минусовой кабель к 12-вольтной аккумуляторной батарее.
• Повторно включите высоковольтную систему.

Внимание:
Высокое напряжение может привести к смертельной травме. Опасность серьезных или смертельных травм от поражения электрическим током или электрической дуги. Попросите техника по высокому напряжению (HVT) или специалиста по высокому напряжению (HVE) повторно включить высоковольтную систему.

• Включите зажигание.

Внимание:
Опасность травмирования из-за самопроизвольного срабатывания пиротехнических компонентов. При включении зажигания держитесь подальше от пиротехнических компонентов.

Снятие и установка заднего центрального трехточечного ремня безопасности

1. Снимите подушку задних сидений.

2. Снимите замок заднего правого ремня безопасности.

3. Снимите обивку и наполнитель спинки заднего сиденья.

4. Отверните гайку крепления (1).

Примечание:
Момент затяжки: 40 Н·м.

5. Отсоедините и снимите инерционную катушку ремня безопасности (2).

6. Извлеките ленту ремня безопасности (3).

7. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты: вставьте инерционную катушку ремня безопасности, убедившись, что защита от перекручивания зафиксировалась в креплении, после чего затяните гайку.

Снятие и установка направляющей заднего ремня безопасности

1. Сдвиньте крышку и накладку вниз в области направляющей заднего ремня безопасности (1).

2. С помощью отвертки разблокируйте стопорные язычки (стрелки).

3. Извлеките направляющую заднего ремня безопасности (1) по направлению вверх.

4. Вытяните ленту ремня (3) через прорезь (4) и отсоедините направляющую заднего ремня безопасности (1) от спинки заднего сиденья (2).

5. Установка выполняется в обратной последовательности.

Снятие и установка механизма регулировки ремня безопасности по высоте

1. Снимите верхнюю облицовку стойки B.

2. Переместите регулировочный ползунок механизма регулировки ремня безопасности по высоте (2) в самое нижнее положение.

3. Отверните болт крепления (4) и снимите верхнюю проушину ремня безопасности (1) с механизма регулирования высоты ремня безопасности.

Примечание:
Момент затяжки: 40 Н·м.

4. Отверните болт крепления (3) и извлеките механизм регулировки высоты ремня безопасности (2) из креплений на стойке В.

Примечание:
Момент затяжки: 20 Н·м.

5. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Механизмы регулировки высоты ремня безопасности, заказанные в качестве запасных частей, всегда поставляются с регулировочным ползунком, установленным в самое нижнее положение (положение для установки).
• Если ранее снятый механизм регулировки высоты ремня безопасности устанавливается заново, перед установкой регулировочный ползунок необходимо переместить в самое нижнее положение (положение для установки).
• Механизм регулировки высоты ремня безопасности должен слышимо фиксироваться во всех возможных положениях.
• Направляющая ремня должна самостоятельно переместиться в вертикальное или рабочее положение, как только болт крепления будет затянут.

Снятие и установка замка переднего ремня безопасности

1. Снимите переднее сиденье.

2. Отсоедините и уберите в сторону электрический разъем (стрелка).

3. Отверните болт крепления (1) и снимите замок переднего ремня безопасности (2).

Примечание:
Момент затяжки: 40 Н·м.

4. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты: расположите замок ремня безопасности таким образом, чтобы защита от перекручивания вошла в выемку в раме сиденья.

Снятие и установка замка заднего ремня безопасности

1. Снимите подушку задних сидений.

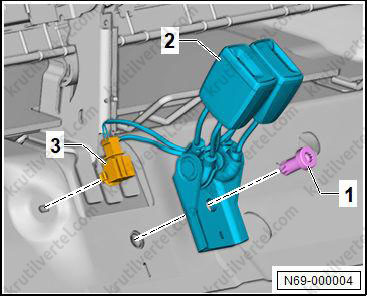

2. Отсоедините и уберите в сторону электрический разъем (3).

3. Отверните болт крепления (1) и снимите соответствующий замок заднего ремня безопасности (2).

Примечание:
Момент затяжки: 40 Н·м.

Замок заднего правого ремня безопасности

Замок заднего центрального и левого ремня безопасности

4. Установка выполняется в обратной последовательности.
