Приборы и указатели Volkswagen ID.4 с 2020 года

2. Приборы и указатели

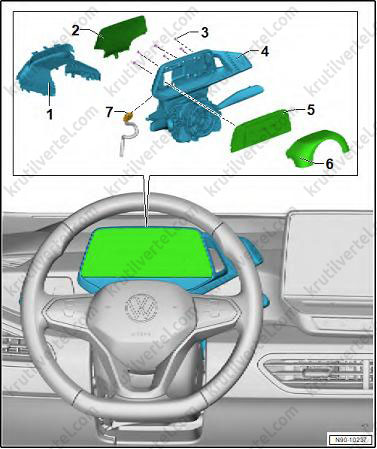

Составные элементы

1. Крышка зазора в передней панели.
2. Накладка.
3. Болт крепления, 6 шт., момент затяжки 3 Н∙м.
4. Блок управления электроникой рулевой колонки (J527).
5. Блок управления с дисплеем информационной системы водителя (J1254).
6. Верхняя облицовка рулевой колонки.

Снятие и установка блока управления с дисплеем информационной системы водителя (J1254)

Примечание:
- Блок управления с дисплеем информационной системы водителя (J1254) в дальнейшем будем именовать “дисплеем информационной системы”.
- В случае замены дисплея информационной системы, необходимо выполнить план диагностики по замене дисплея информационной системы:

1. Выполните функцию “Замена дисплея информационной системы” с помощью диагностического тестера автомобиля.

Продолжение описания общих работ:

2. Переместите рулевое колесо в крайнее заднее и нижнее положение. Для этого используйте весь диапазон регулировки рулевой колонки.

3. Снимите крышку зазора в передней панели.

4. Используйте имеющийся в продаже пластиковый клин, чтобы отсоединить накладку (1).

5. Отсоедините электрический разъем (2).

6. Зафиксируйте дисплей информационной системы от падения.

7. Отверните болты крепления (1) и снимите дисплей информационной системы.

8. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

После замены дисплея информационной системы необходимо завершить план диагностики по замене дисплея информационной системы:

Завершите функцию “Замена дисплея информационной системы” с помощью диагностического тестера автомобиля.

Снятие и установка блока управления проекционного дисплея (J898)

В случае замены блока управления проекционного дисплея, необходимо выполнить план диагностики по замене блока управления:

1. Выполните функцию “Замена блока управления проекционного дисплея” с помощью диагностического тестера автомобиля.

Продолжение описания общих работ:

2. Снимите ветровое стекло.

3. Снимите планку 1 динамической информационной подсветки (L385) на передней панели.

4. Снимите крышку передней панели / проекционного дисплея.

5. Уберите в сторону шумоизоляцию передней панели.

6. Накройте блок управления проекционного дисплея (1) мягкой тканью.

7. Отверните болты крепления (стрелки).

8. Извлеките блок управления проекционного дисплея (1), пока не станут доступны электрические разъемы.

9. Отсоедините электрические разъемы.

10. Окончательно снимите блок управления проекционного дисплея (1).

11. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

При замене блока управления проекционного дисплея:

• На новой детали отверните болты (2).
• Снимите пластины активных элементов (3) с блока управления проекционного дисплея (1).

Примечание:
Эти рабочие этапы необходимы, чтобы избежать калибровки блока управления проекционного дисплея.

Продолжение описания общих работ:

• Установите блок управления проекционного дисплея.

Внимание:
Опасность повреждения блока управления проекционного дисплея:
- Упавший блок управления проекционного дисплея подлежит замене.
- При установке ни в коем случае не оказывайте давление на верхнюю часть корпуса.
- Подсоедините электрические разъемы.
- Затяните болты крепления с моментом затяжки в 1,2 Н∙м.
- Установите ветровое стекло и временно закрепите его клейкой лентой – пока не приклеивайте.
- Включите зажигание.
- Выполните функциональную проверку.
- Установите ветровое стекло.
- Выполните калибровку блока управления проекционного дисплея.

После замены блока управления проекционного дисплея необходимо завершить план диагностики по замене блока управления:

• Завершите функцию “Замена блока управления проекционного дисплея” с помощью диагностического тестера автомобиля.

Калибровка блока управления проекционного дисплея (J898)

1. Блок управления проекционного дисплея подлежит калибровке, если:

• Изменилось монтажное положение поперечины передней панели.
• Было выполнено снятие и установка поперечины передней панели
• Ветровое стекло была снято и установлено.
• После снятия и установки или замены блока управления проекционного дисплея.

2. Выполните калибровку передней камеры вспомогательных систем водителя (R242).

3. Установите на дисплее передней панели управления, индикации и выдачи информации (J685) крайнее нижнее положение для блока управления проекционного дисплея и после этого 10 шагов вверх.

4. Откиньте вниз солнцезащитный козырек слева и справа, высвободите из крепления и отвести в сторону.

5. Установите калибровочную панель для проекционного дисплея AR (VAS 721 019) (1) на центральное крепление солнцезащитного козырька (2) и выровняйте.

6. Снимите крышку передней панели / проекционного дисплея.

7. Выполните функцию “Загрузка тестового изображения” с помощью диагностического тестера автомобиля.

8. Через отверстие на стороне водителя калибровочной панели проекционного дисплея (VAS 721 019) (1) проверьте положение тестового изображения.

Автомобили с неправильным положением тестового изображения:

Примечание:
Ручная настройка может привести к тому, что на юстировочном приспособлении (VAS 6430) могут размещаться не все контуры тестового изображения проекционного дисплея. Это связано с допусками в системе проекционного дисплея и возникающими в результате искажениями. При этом элементы в середине изображения должны быть совмещены максимально точно. Во внешней области изображения отклонения элементов допустимы.

9. Максимально точно совместите тестовое изображение (1) с юстировочным приспособлением (VAS 6430) (A) с помощью регулировочных винтов (3) на блоке управления проекционного дисплея (2).

Продолжение описания общих работ:

10. Установка выполняется в обратной последовательности.
