Информационно-командная система Infotainment Volkswagen ID.4 с 2020 года

1. Информационно-командная система Infotainment

Обзор мест установки компонентов системы

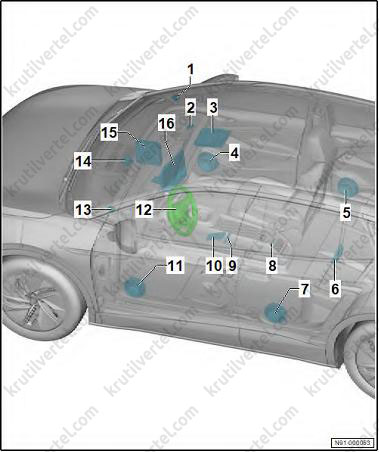

Компоненты / блоки управления в средней части автомобиля:

1. Передний правый высокочастотный динамик (R22).
2. Антенна передачи данных по радиоканалу (R180) (в зависимости от комплектации/версии автомобиля).
3. Передний плафон освещения салона (WX1).
4. Передний правый низкочастотный динамик (R23).
5. Задний правый широкополосный динамик (R386).
6. Блок управления модуля аварийного вызова и коммуникационного блока (J949).
7. Задний левый широкополосный динамик (R385).
8. Зарядный разъем USB 1 (U37).
9. Разъем USB 1 (U41).
10. Держатель телефона (R126).
11. Передний левый низкочастотный динамик (R21).
12. Многофункциональное рулевое колесо.
13. Передний левый высокочастотный динамик (R20).
14. Центральный динамик (R208).
15. Блок управления электронной информационной системы 1 (J794).
16. Дисплей передней панели управления, индикации и выдачи информации (J685).

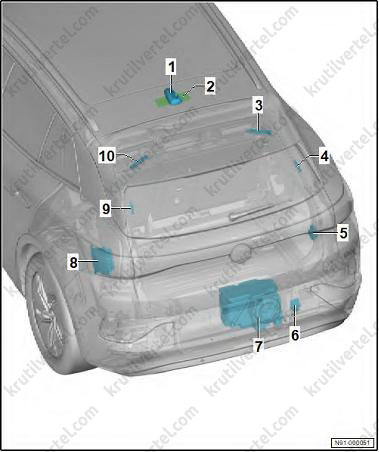

Компоненты / блоки управления в задней части автомобиля:

1. Антенна на крыше (RX5) (прием сигнала GPS и GSM).
2. Блок управления доступа в интернет (J666).
3. Антенный модуль 2 (R93).
4. Частотный фильтр диапазона FM в отрицательном проводе (R178).
5. Блок управления стабилизацией передачи и приема (R308).
6. Антенна LTE 2 (R306).
7. Сабвуфер (R211).
8. Блок управления цифровой аудиосистемы (J525).
9. Частотный фильтр диапазона FM в отрицательном проводе (R179).
10. Антенна (R11) / цифровая радиоантенна (R183) (в зависимости от комплектации/версии автомобиля).

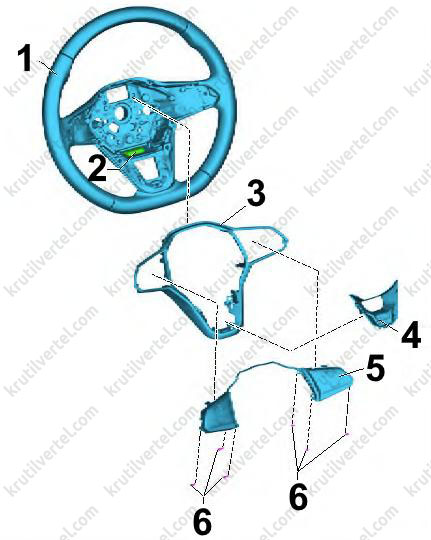

Многофункциональное рулевое колесо:

1. Рулевое колесо.
2. Блок управления распознавания касания рулевого колеса (J1158) (в зависимости от комплектации/версии автомобиля).
3. Декоративная панель.
4. Нижняя накладка.
5. Многофункциональные клавиши в рулевом колесе.
6. Болт крепления, 6 шт., момент затяжки 1,2 Н∙м.

Снятие и установка компонентов системы

Дисплей передней панели управления, индикации и выдачи информации (J685)

1. Снимите крышку дисплея передней панели управления.

2. Отверните болты крепления (1) и отсоедините дисплей от передней панели.

Примечание:
Момент затяжки: 4 Н∙м.

3. Отсоедините электрические разъемы и окончательно снимите дисплей.

4. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты: обращайтесь с дисплеем очень осторожно. Риск повреждения дисплея из-за чрезмерного давления. При установке устройства не давите на дисплей.

Блок управления электронной информационной системы 1 (J794)

В случае замены блока управления электронной информационной системы, необходимо выполнить план диагностики по замене блока управления:

1. Выполните функцию “Замена блока управления электронной информационной системы” с помощью диагностического тестера автомобиля.

Продолжение описания общих работ:

2. Снимите крышку перчаточного ящика.

3. Разблокируйте защелки (стрелки) и извлеките блок управления электронной информационной системы (1), повернув его при этом вниз.

4. Отсоедините электрические разъемы и окончательно снимите блок управления.

5. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Блок управления электронной информационной системы должен зафиксироваться с характерным щелчком.

После замены блока управления электронной информационной системы необходимо завершить план диагностики по замене блока управления:

• Завершите функцию “Замена блока управления электронной информационной системы” с помощью диагностического тестера автомобиля.

Кронштейн блока управления электронной информационной системы 1 (J794)

1. Снимите воздуховод обдува пространства для ног переднего пассажира.

2. Снимите облицовку передней панели со стороны переднего пассажира.

3. Отверните болты крепления (2) и (3).

4. Снимите усилительный кронштейн (1).

5. Снимите блок управления электронной информационной системы 1 (J794).

6. Снимите блок управления климатической установки (J979).

7. Снимите диагностический интерфейс шин данных (J533).

8. Отсоедините вентилятор блока управления (V274) и уберите его в сторону с подключенными электрическими проводами.

9. Вытяните кронштейн (1) в направлении стрелки и отсоедините его.

10. Установка выполняется в обратной последовательности.

Передний высокочастотный динамик (R20) / (R22)

Передний левый высокочастотный динамик (R20) и передний правый высокочастотный динамик (R22) заменяются вместе с верхней облицовкой стойки А.

Передний низкочастотный динамик (R21) / (R23)

Примечание:
В качестве примера работы ниже показаны на левой стороне автомобиля.

1. Снимите обивку передней двери.

2. Отсоедините электрический разъем (2).

3. Высверлите вытяжные заклепки (3) и снимите низкочастотный динамик (1).

Примечание:
Для работы используйте подходящее спиральное сверло “Ø прибл. 4 мм”, обычное.

Внимание:
- Опасность травмирования глаз разлетающейся стружкой. Возможно раздражение и травмирование глаз. Надевайте защитные очки.
- Коррозионные повреждения, вызванные наличием стружки, и повреждения лакокрасочного покрытия: удалите из двери всю металлическую стружку после сверления и устраните возникшие повреждения лакокрасочного покрытия.

4. Установка выполняется в обратной последовательности.

Задний широкополосный динамик (R385) / (R386)

Примечание:
В качестве примера работы ниже показаны на левой стороне автомобиля.

1. Снимите обивку задней двери.

2. Отсоедините электрический разъем (2).

3. Высверлите вытяжные заклепки (3) и снимите широкополосный динамик (1).

Примечание:
Для работы используйте подходящее спиральное сверло “Ø прибл. 4 мм”, обычное.

Внимание:
- Опасность травмирования глаз разлетающейся стружкой. Возможно раздражение и травмирование глаз. Надевайте защитные очки.
- Коррозионные повреждения, вызванные наличием стружки, и повреждения лакокрасочного покрытия: удалите из двери всю металлическую стружку после сверления и устраните возникшие повреждения лакокрасочного покрытия.

4. Установка выполняется в обратной последовательности.

Центральный динамик (R208)

Центральный динамика (R208) и динамик модуля аварийного вызова (R335) объединены в один узел.

Сабвуфер (R211)

1. Снимите пол багажного отделения.

2. Отсоедините электрический разъем (3).

3. Отверните болты крепления (2).

Примечание:
Момент затяжки: 8 Н∙м.

4. Извлеките сабвуфер (1).

5. Установка выполняется в обратной последовательности.

Блок управления цифровой аудиосистемы (J525)

В случае замены блока управления цифровой аудиосистемы, необходимо выполнить план диагностики по замене блока управления:

1. Выполните функцию “Замена блока управления цифровой аудиосистемы” с помощью диагностического тестера автомобиля.

Продолжение описания общих работ:

2. Снимите левую боковую облицовку багажного отделения.

3. Отсоедините электрический разъем (4).

4. Отверните болты крепления (2).

Примечание:
Момент затяжки: 2,5 Н∙м.

5. Отверните гайки крепления (3).

Примечание:
Момент затяжки: 9 Н∙м.

6. Отсоедините блок управления цифровой аудиосистемы (1).

7. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

После замены блока управления цифровой аудиосистемы необходимо завершить план диагностики по замене блока управления:

Завершите функцию “Замена блока управления цифровой аудиосистемы” с помощью диагностического тестера автомобиля.

Антенный модуль

Примечание:
Антенный модуль 2 (R93), антенна (R11) и цифровая радиоантенна (R183) в дальнейшем будем именовать “антенный модуль”.

1. Снимите верхнюю облицовку двери багажного отделения.

2. Отсоедините электрические разъемы (стрелки).

3. Отверните болты крепления (2).

Примечание:
Момент затяжки: 2 Н∙м.

4. Снимите антенный модуль (1) в направлении стрелки.

5. Установка выполняется в обратной последовательности.

Частотный фильтр диапазона FM в отрицательном проводе (R178) / (R179)

Примечание:
В качестве примера работы ниже показаны на левой стороне автомобиля.

1. Снимите боковую облицовка двери багажного отделения.

2. Отсоедините электрические разъемы (стрелки).

3. Используя имеющийся в продаже пластиковый клин, осторожно подденьте частотный фильтр (1) и снимите его.

4. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты: частотный фильтр должен зафиксироваться с отчетливым щелчком.

Антенна на крыше (RX5)

1. Высвободите блок управления доступа в интернет (J666).

2. Отсоедините электрические разъемы (3).

3. Ослабьте болт крепления (5).

4. Отсоедините блок управления доступа в интернет (J666) (1) и уберите его в сторону с подключенными электрическими проводами (4) и (6).

5. Разблокируйте защелки (2).

6. Снимите антенну на крыше (1) в направлении стрелки.

7. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты: прижмите антенну на крыше до фиксации с отчетливым щелчком.

Антенна LTE 2 (R306)

1. Снимите облицовку заднего бампера.

2. Отсоедините электрический разъем (2).

3. Отверните гайку крепления (стрелка) и отсоедините антенну LTE (1).

Примечание:
Момент затяжки: 6 Н∙м.

4. Установка выполняется в обратной последовательности.

Блока управления доступа в интернет (J666)

1. Отсоедините формованную потолочную панель и уложите ее на подголовники.

2. Отсоедините электрические разъемы (3), (4) и (6).

3. Ослабьте болт крепления (5).

Примечание:
Момент затяжки: 9 Н∙м.

4. Разблокируйте защелки (2) и отсоедините блок управления доступа в интернет (1).

5. Установка выполняется в обратной последовательности.

Антенна передачи данных по радиоканалу (R180)

1. Снимите нижнюю крышку наружного зеркала заднего вида.

2. Расцепите стопорные язычки (3) и отсоедините антенну передачи данных по радиоканалу (1) в направлении стрелки.

3. Отсоедините электрический разъем (2).

4. Установка выполняется в обратной последовательности.

Блок управления стабилизацией передачи и приема (R308)

1. Снимите правую боковую облицовку багажного отделения.

2. Отверните болты крепления (2) и отсоедините блок управления стабилизацией передачи и приема (1).

Примечание:
Момент затяжки: 2,5 Н∙м.

3. Отсоедините электрические разъемы (3).

4. Установка выполняется в обратной последовательности.

Держатель телефона (R126)

1. Извлеките коврик из вещевого отделения в задней части центральной консоли.

2. Расцепите стопорные язычки (2) и снимите держатель телефона (1).

Внимание:
Опасность повреждения поверхностей деталей острыми инструментами. Если используется инструмент, применяемый по принципу рычага, то видимые части деталей предварительно оклейте обычной клейкой лентой.

3. Отсоедините электрический разъем.

4. Установка выполняется в обратной последовательности.

Многофункциональные клавиши (E440) / (E441)

В случае замены многофункциональных клавиш, необходимо выполнить план диагностики по замене:

1. Выполните функцию “Замена многофункциональных клавиш” с помощью диагностического тестера автомобиля.

Продолжение описания общих работ:

2. Снимите модуль подушки безопасности водителя.

3. Заклейте рулевое колесо (1) клейкой лентой в местах, указанных стрелками.

Внимание:
Существует опасность повреждения поверхностей рулевого колеса острыми инструментами: перед тем, как вставить инструмент, оклейте видимую область рулевого колеса обычной клейкой лентой.

4. Используя имеющийся в продаже пластиковый клин (2), отсоедините декоративную панель (1) в нижней области (стрелки).

5. Используя имеющийся в продаже пластиковый клин (2), отсоедините декоративную панель (1) последовательно от стрелки (A) к стрелке (C) в указанных областях.

6. Снимите декоративную панель (1) вместе с многофункциональными клавишами (3), (4) и нижнюю накладку (5).

Автомобили с блоком управления распознавания касания рулевого колеса (J1158):

7. Отсоедините электрический разъем (1).

Продолжение описания общих работ:

8. Отверните болты крепления (1).

9. Уберите в сторону жгут проводов (2).

10. Отсоедините многофункциональные клавиши (3) и (4).

11. Освободите нижнюю декоративную панель (2) от креплений (стрелки A) и снимите ее.

12. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Закрепите декоративную панель снизу.

После замены многофункциональных клавиш необходимо завершить план диагностики по замене:

• Завершите функцию “Замена многофункциональных клавиш” с помощью диагностического тестера автомобиля.

Блок управления распознавания касания рулевого колеса (J1158)

1. Снимите модуль подушки безопасности водителя.

2. Снимите нижнюю накладку рулевого колеса (см. раздел выше).

3. Отсоедините электрические разъемы (1) и (3).

4. Извлеките блок управления (2) в направлении стрелки.

5. Установка выполняется в обратной последовательности.

Разъем USB 1 (U41)

Примечание:
Разъем USB (1) расположен в вещевом отделении в средней части центральной консоли. Для наглядности передние сиденья на иллюстрации не показаны.

1. Снимите центральную консоль.

2. Расцепите стопорные язычки (1) и (2) и отсоедините разъем USB.

3. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты: разъем USB должен зафиксироваться с отчетливым щелчком.

Зарядный разъем USB 1 (U37)

Примечание:
Зарядный разъем USB (2) расположен в заднем дефлекторе в центральной консоли. Для наглядности передние сиденья на иллюстрации не показаны.

1. Снимите задний дефлектор в центральной консоли.

2. Расцепите стопорные язычки (2) и отсоедините зарядный разъем USB (1).

3. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты: зарядный разъем USB должен зафиксироваться с отчетливым щелчком.

Блока управления модуля аварийного вызова и коммуникационного блока (J949)

В случае замены блока управления модуля аварийного вызова и коммуникационного блока, необходимо выполнить план диагностики по замене блока управления:

1. Выполните функцию “Замена блока управления модуля аварийного вызова и коммуникационного блока” с помощью диагностического тестера автомобиля.

Продолжение описания общих работ:

2. Снимите заднее сиденье.

3. Отсоедините напольное покрытие из креплений и откиньте его до передних сидений для доступа к месту установки блока управления.

4. Откиньте кронштейн (2) в направлении стрелки.

5. Отсоедините электрические разъемы (1).

6. Расцепите стопорные язычки (2) и снимите блок управления модуля аварийного вызова и коммуникационного блока (1).

7. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

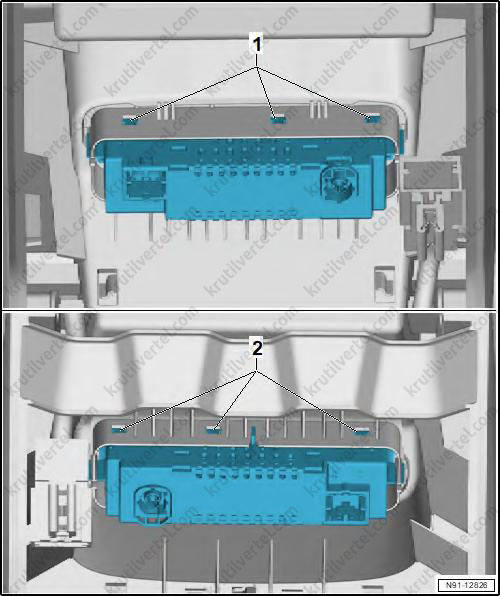

• Блок управления модуля аварийного вызова и коммуникационного блока должен зафиксироваться с отчетливым щелчком в кронштейне.

После замены блока управления модуля аварийного вызова и коммуникационного блока необходимо завершить план диагностики по замене блока управления:

• Завершите функцию “Замена блока управления модуля аварийного вызова и коммуникационного блока” с помощью диагностического тестера автомобиля.

Динамик модуля аварийного вызова (R335)

1. Снимите облицовку динамика на передней панели.

2. Отверните болты крепления (2).

Примечание:
Момент затяжки: 1,5 Н∙м.

3. Извлеките динамик модуля аварийного вызова (1) из передней панели.

4. Отсоедините электрический разъем и окончательно снимите динамик модуля аварийного вызова.

5. Установка выполняется в обратной последовательности.

Аккумуляторная батарея автономного питания системы Telematik (A16)

В случае замены аккумуляторной батареи автономного питания, необходимо выполнить план диагностики по замене:

1. Выполните функцию “Замена аккумуляторной батареи автономного питания системы Telematik” с помощью диагностического тестера автомобиля.

Продолжение описания общих работ:

2. Снимите блок управления модуля аварийного вызова и коммуникационного блока (J949).

3. Отверните болт крепления (2) и снимите крышку (1).

Примечание:
Момент затяжки: 1,5 Н∙м.

4. Отсоедините электрический разъем (2).

5. Снимите аккумуляторную батарею автономного питания (1).

6. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

После замены аккумуляторной батареи автономного питания необходимо завершить план диагностики по замене:

Завершите функцию “Замена аккумуляторной батареи автономного питания системы Telematik” с помощью диагностического тестера автомобиля.
