Блоки реле и предохранителей, коммутационные блоки и блоки управления Volkswagen ID.4 с 2020 года

7. Блоки реле и предохранителей, коммутационные блоки и блоки управления

Блоки реле и предохранителей, коммутационные блоки

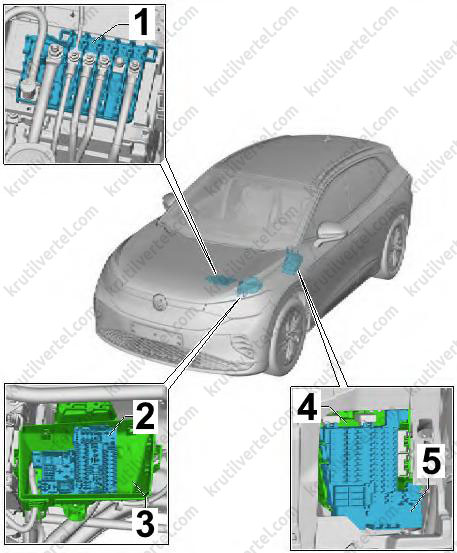

Обзор мест установки компонентов

1. Блок предохранителей A (SA).
2. Блок предохранителей B (SB).
3. Коммутационный блок.
4. Держатель блока предохранителей C.
5. Блок предохранителей C (SC).

Составные элементы

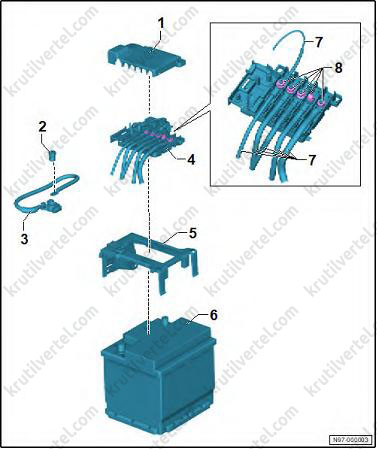

Блок предохранителей A:

1. Крышка.
2. Гайка плюсового вывода для пуска от внешнего источника питания, момент затяжки 20 Н·м.
3. Плюсовой провод.
4. Блок предохранителей A (SA).
5. Держатель блока предохранителей A.
6. Аккумуляторная батарея.
7. Жгуты проводов.
8. Гайка крепления, 5 шт., момент затяжки 12 Н·м.

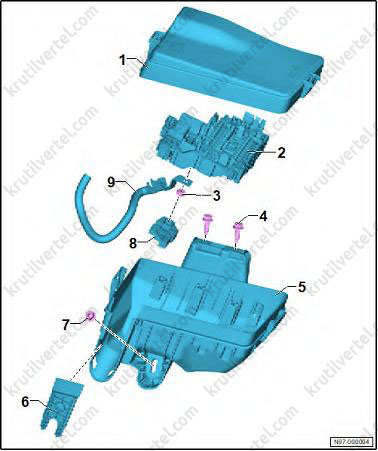

Блок предохранителей B:

1. Крышка коммутационного блока.
2. Блок предохранителей B (SB).
3. Гайка крепления, момент затяжки 9 Н·м.
4. Болт крепления, 2 шт., момент затяжки 8 Н·м.
5. Коммутационный блок.
6. Накладка коммутационного блока.
7. Гайка крепления, момент затяжки 8 Н·м.
8. Защитный колпачок.
9. Жгут проводов.

Снятие и установка блока предохранителей A (SA)

1. Снимите виброизолирующую распорку.

2. Отсоедините аккумуляторную батарею.

3. Разблокируйте фиксирующие выступы (стрелки) и снимите крышку (1).

4. Пометьте жгуты проводов (2).

Внимание:
Опасность неправильного расположения контактов в разъеме:
- Точное расположение контактов жгутов проводов возьмите из действительной схемы электрооборудования.
- Сфотографируйте расположение контактов.

5. Отверните гайки крепления жгутов проводов (2).

6. Снимите жгуты проводов (2).

7. Снимите кабельную стяжку с держателя блока предохранителей A (3).

8. Отверните гайку плюсового провода (4).

9. Снимите плюсовой провод (4).

10. Разблокируйте крепежные скобы на держателе блока предохранителей A (1) в направлении стрелки.

11. Снимите держатель блока предохранителей A (1).

12. Разблокируйте фиксатор (1).

13. Снимите блок предохранителей A (3) в направлении стрелки с держателя блока предохранителей A (2).

14. Установка выполняется в обратной последовательности.

Снятие и установка блока предохранителей B (SB)

1. Отсоедините аккумуляторную батарею.

2. Разблокируйте удерживающие выступы (стрелка).

3. Снимите крышку коммутационного блока (1).

4. Снимите накладку коммутационного блока (1) в направлении стрелки.

5. Разблокируйте фиксаторы (2) в направлении стрелки (A).

6. Извлеките блок предохранителей B (1) настолько, чтобы стали доступны жгуты проводов.

7. Снимите защитный колпачок (2) в направлении стрелки.

8. Отверните гайку крепления жгута проводов (1).

9. Отсоедините жгут проводов (1).

Внимание:
Опасность неправильного расположения контактов в разъеме:
- Точное расположение контактов жгутов проводов возьмите из действительной схемы электрооборудования.
- Сфотографируйте расположение контактов жгутов проводов и предохранителей.

10. Извлеките блок предохранителей B.

11. Установка выполняется в обратной последовательности.

Снятие и установка коммутационного блока

1. Снимите блок предохранителей B (SB) и уберите его в сторону вместе с подсоединенными жгутами проводов.

2. Отверните гайку крепления (2).

3. Отверните болты крепления (1).

4. Снимите коммутационный блок (3).

5. Установка выполняется в обратной последовательности.

Снятие и установка блока предохранителей C (SC)

1. Отсоедините аккумуляторную батарею.

2. Снимите переднюю панель.

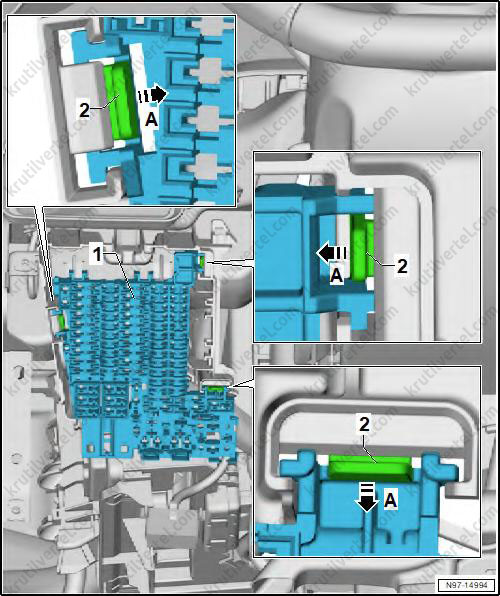

3. Разблокируйте фиксаторы (2) в направлении стрелки (A).

4. Извлеките блок предохранителей C (1) настолько, чтобы стали доступны жгуты проводов.

5. Отсоедините жгуты проводов.

Внимание:
Опасность неправильного расположения контактов в разъеме:
- Точное расположение контактов жгутов проводов возьмите из действительной схемы электрооборудования.
- Сфотографируйте расположение контактов жгутов проводов и предохранителей.

6. Снимите блок предохранителей C.

7. Установка выполняется в обратной последовательности.

Снятие и установка держателя блока предохранителей C

1. Снимите блок предохранителей C (SC) и уберите его в сторону вместе с подсоединенными жгутами проводов.

2. Разрежьте кабельную стяжку держателя блока предохранителей С (2).

3. Разблокируйте фиксаторы (1).

4. Извлеките держатель блока предохранителей C (2) в направлении стрелки (A).

5. Установка выполняется в обратной последовательности.

Блоки управления

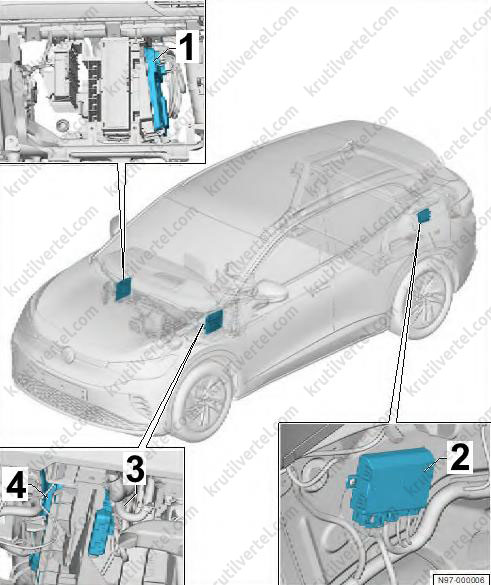

Обзор мест установки блоков

1. Диагностический интерфейс шин данных (J533).
2. Блок управления распознавания прицепа (J345).
3. Интерфейс системы санкционирования доступа и пуска двигателя (J965).
4. Блок управления бортовой сети (J519).

Снятие и установка блока управления бортовой сети (J519)

В случае замены блока управления бортовой сети, необходимо выполнить план диагностики по замене блока управления:

1. Выполните функцию “Замена блока управления бортовой сети” с помощью диагностического тестера автомобиля.

Продолжение описания общих работ:

2. Снимите крышку пространства для ног со стороны водителя.

3. Отсоедините электрические разъемы (2).

4. Разблокируйте фиксаторы (3) в направлении стрелки (А).

5. Извлеките блок управления бортовой сети (1) из кронштейна (4).

6. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

После замены блока управления бортовой сети необходимо завершить план диагностики по замене блока управления:

Завершите функцию “Замена блока управления бортовой сети” с помощью диагностического тестера автомобиля.

Снятие и установка кронштейна блока управления бортовой сети (J519)

1. Снимите переднюю панель.

2. Снимите держатель блока предохранителей C.

3. Снимите блок управления бортовой сети (J519).

4. Снимите интерфейс системы санкционирования доступа и пуска двигателя (J965).

5. Разрежьте кабельную стяжку с кронштейна блока управления бортовой сети (1).

6. Отверните болт крепления (2).

Примечание:
Момент затяжки: 4,5 Н∙м.

7. Разблокируйте фиксаторы (1).

8. Разблокируйте кронштейн блока управления бортовой сети (2) в направлении стрелки (A).

9. Извлеките кронштейн блока управления бортовой сети (2) в направлении стрелки (B).

10. Установка выполняется в обратной последовательности.

Снятие и установка диагностического интерфейса шин данных (J533)

В случае замены диагностического интерфейса шин данных, необходимо выполнить план диагностики по замене блока управления:

1. Выполните функцию “Замена диагностического интерфейса шин данных” с помощью диагностического тестера автомобиля.

Продолжение описания общих работ:

2. Снимите крышку перчаточного ящика.

3. Разблокируйте фиксаторы (1).

4. Извлеките диагностический интерфейс шин данных (3) настолько, чтобы стали доступны электрические разъемы (2).

5. Отсоедините электрические разъемы (2).

6. Снимите диагностический интерфейс шин данных (3).

7. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

После замены диагностического интерфейса шин данных необходимо завершить план диагностики по замене блока управления:

Завершите функцию “Замена диагностического интерфейса шин данных” с помощью диагностического тестера автомобиля.

Снятие и установка вентилятора блока управления (V274)

1. Снимите вентилятор блока управления (1) с резиновыми втулками (3) с держателя (2).

2. Отсоединить электрический разъем (4).

3. Извлеките вентилятор блока управления (1).

4. Установка выполняется в обратной последовательности.
