Педаль тормоза Volkswagen ID.4 с 2020 года

2. Педаль тормоза

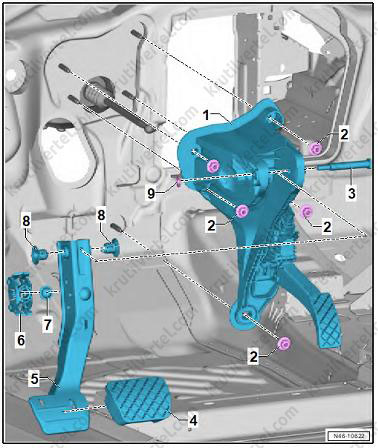

Составные элементы

1. Опорный кронштейн.
2. Гайка крепления, 5 шт. (заменять новой после каждого снятия).
3. Шарнирный палец (заменять новым после каждого снятия).
4. Накладка.
5. Педаль тормоза.
6. Крепление (для шаровой головки толкателя усилителя тормоза).
7. Вкладыш подшипника.
8. Вкладыш подшипника.
9. Зажимная шайба (заменять новой после каждого снятия).

Отсоединение и подсоединение педали тормоза к усилителю тормозов

Примечание:
Для наглядности педальный узел не показан на иллюстрациях следующих рабочих процедур.

Отсоединение

1. Сначала нажмите на педаль тормоза (1) в направлении усилителя тормоза и удерживайте ее в этом положении.

2. Установите съемник (T10006A) (A) и потяните его в направлении переднего сиденья. При этом удерживайте педаль тормоза (1). На этом этапе педаль не должна двигаться в направлении переднего сиденья. Благодаря этому удерживающие выступы (3) гнезда отжимаются от шаровой головки толкателя (2).

3. Оттяните съемник (T10006A) вместе с педалью тормоза в направлении переднего сиденья. При этом педаль тормоза (1) снимается с шаровой головки толкателя (2).

Подсоединение

1. Удерживая шаровую головку толкателя (2) перед гнездом (1), нажмите на педаль тормоза в направлении стрелки по направлению к усилителю тормозов. Шаровая головка толкателя должна зафиксироваться со щелчком.

2. Проверьте надежность крепления, резко потянув за педаль тормоза.

Снятие и установка педали тормоза

Снятие

1. Снимите нижнюю облицовку рулевой колонки.

2. Снимите воздуховод пространства для ног со стороны водителя.

3. Снимите элемент каркаса безопасности.

4. Отсоедините педаль тормоза от усилителя тормозов.

5. Снимите зажимную шайбу (2) с шарнирного пальца (1).

6. Извлеките шарнирный палец (1) вправо в направлении стрелки.

7. Снимите педаль тормоза с опорного кронштейна.

Установка

1. Замените новыми шарнирный палец и зажимную шайбу.

2. Важно: не смазывайте шарнирный палец. Шарнирный палец должен оставаться сухим.

3. Проведите шарнирный палец справа налево через опорный кронштейн и педаль тормоза.

4. Установите зажимную шайбу на шарнирный палец.

5. Дальнейшая установка выполняется в обратной последовательности.

Снятие и установка опорного кронштейна педали тормоза

1. Снимите крышку передней панели со стороны переднего пассажира.

2. Снимите воздуховод пространства для ног со стороны водителя.

3. Снимите элемент каркаса безопасности.

4. Снимите центральную консоль.

5. Снимите крышку опоры туннеля.

6. Снимите накладку порога передней двери.

7. Снимите нижнюю облицовку стойки A.

8. Отсоедините педаль тормоза от усилителя тормозов.

9. Отсоедините электрический разъем (4) от модуля педали акселератора (GX2) (1).

10. Откиньте напольное покрытие (1) как можно дальше назад.

11. Снимите вставку (2), чтобы получить доступ к гайке крепления опорного кронштейна, расположенной за ней (3).

12. Отверните гайки крепления с (1) по (5).

13. Снимите опорный кронштейн.

14. Если необходимо заменить новым монтажный кронштейн: отсоедините модуль педали акселератора (GX2) от монтажного кронштейна.

15. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты: затяните гайки крепления до указанного момента затяжки и в указанной на иллюстрации выше последовательности:
