Экстерьер Volkswagen ID.4 с 2020 года

2. Экстерьер

Передняя часть кузова

Держатель замка и его компоненты

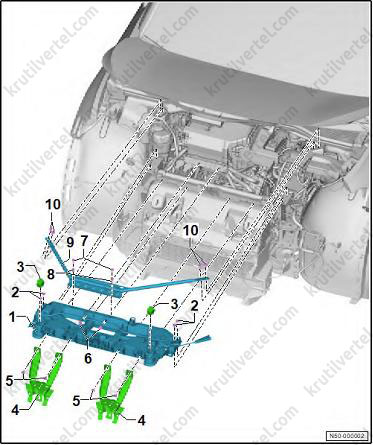

Составные элементы

1. Держатель замка.
2. Болт крепления, по 2 шт. с каждой стороны, момент затяжки 8 Н·м.
3. Монтажный буфер.
4. Кронштейн (слева и справа) держателя замка.
5. Болт крепления, по 2 шт. с каждой стороны, момент затяжки 8 Н·м.
6. Болт крепления, 2 шт., момент затяжки 20 Н·м.
7. Болт крепления, 2 шт., момент затяжки 20 Н·м.
8. Шайба, 2 шт.
9. Виброизолирующая распорка.
10. Болт крепления, по 2 шт. с каждой стороны, момент затяжки 20 Н·м.

Снятие и установка держателя замка

1. Отключите систему привода автомобиля и выключите все электрические потребители.

2. Храните ключ автомобиля и другие системы авторизации входа и запуска вне автомобиля, чтобы предотвратить непреднамеренное включение автомобиля.

3. Снимите облицовку переднего бампера.

4. Подоприте капот подходящим оборудованием для мастерской.

5. Снимите виброизолирующую распорку.

6. Снимите кронштейн радиатора (10).

7. Отсоедините заливную горловину (2) бачка омывателя от держателя замка (1).

8. Отсоедините гибкий трос (3).

9. Отверните болты крепления (4), (5), (6) и (7).

10. Отсоедините электрический разъем контактного выключателя капота (F266) (8).

11. Отсоедините держатель замка (1) в направлении стрелки (A) из-под фиксаторов (9).

12. Снимите держатель замка (1) в направлении стрелки (B).

13. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты: поверните держатель замка (1) в направлении стрелки (А) под фиксаторы (2). При этом слегка нажмите на радиатор (3) в направлении стрелки (В).

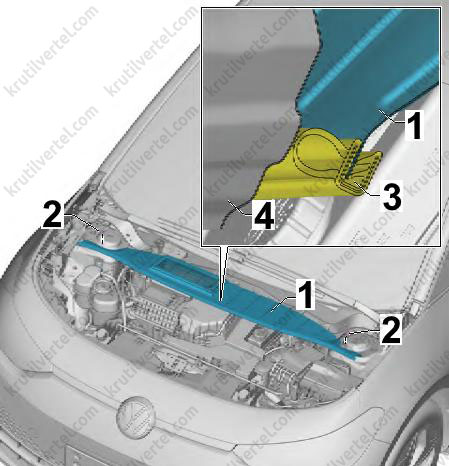

Снятие и установка виброизолирующей распорки

1. Отверните болты крепления (2).

2. Снимите виброизолирующую распорку (1).

3. Установка выполняется в обратной последовательности.

Снятие и установка кронштейна держателя замка

1. Снимите держатель замка.

2. Снимите балку переднего бампера.

3. Отключите систему привода автомобиля и выключите все электрические потребители.

4. Храните ключ зажигания и другие системы авторизации доступа и запуска вне автомобиля, чтобы предотвратить непреднамеренное включение автомобиля.

5. Отсоедините электрический разъем датчика удара подушек безопасности (G190) и (G284).

6. Снимите зажимную шайбу (1).

7. Отверните гайку крепления (2).

8. Снимите кронштейн держателя замка (3).

9. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Считайте и очистите память событий с помощью диагностического тестера автомобиля.

Автомобили с передней камерой вспомогательных систем водителя:

• Выполните калибровку камеры.

Крыло

Примечание:
В качестве примера все работы ниже показаны на левой стороне автомобиля.

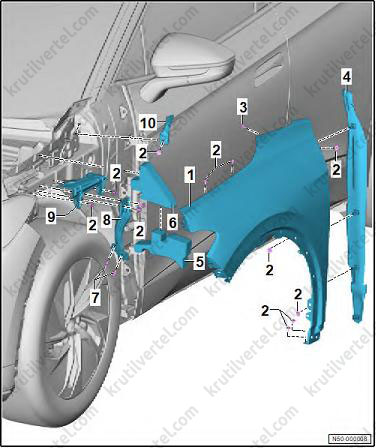

Составные элементы

1. Крыло.
2. Болт крепления, 12 шт., момент затяжки 8 Н·м.
3. Болт крепления, момент затяжки 6 Н·м.
4. Торцевая пластина.
5. Шумоизоляция крыла, нижняя часть.
6. Шумоизоляция крыла, верхняя часть.
7. Шестигранный штифт, 2 шт., момент затяжки 8 Н·м.
8. Кронштейн крыла.
9. Кронштейн для деформационного элемента.
10. Кронштейн крыла.

Снятие и установка крыла

1. Снимите уплотнение крышки воздухозаборной камеры.

2. Снимите боковую крышку воздухозаборной камеры.

3. Снимите облицовку переднего бампера.

4. Снимите фару.

5. Снимите наружную накладку стойки А.

6. Отверните болт крепления (2).

7. Отверните шестигранные шпильки (4).

8. Слегка оттяните торцевую пластину (5) в районе болта крепления (6).

9. Отверните болты крепления (3).

10. Осторожно снимите крыло (1).

11. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Если установлена новая стойка A: вставьте заклепочные гайки (1).

• Крыло должно быть установлено без внутренних напряжений.
• Крыло выравнивайте без внутренних напряжений при незакрепленных кронштейнов крыла.
• Следите за параллельностью и размерами зазоров.

Снятие и установка торцевой пластины

Снятие

1. Снимите переднюю дверь.

2. Снимите передний подкрылок.

3. Разблокируйте замки (2).

4. Слегка потяните торцевую пластину (1) сверху в направлении стрелки (А) от крыла (3) и извлеките ее в направлении стрелки (B).

Установка

1. Вставьте торцевую пластину (1) в направлении стрелки (А) на крыло (2).

2. Нажмите на торцевую пластину (1) в направлении стрелки (B) к крылу (2), пока не защелкнутся замки (3). Важно: нижний замок (3) должен защелкнуться в кронштейне крыла (4).

3. Дальнейшая установка выполняется в обратной последовательности.

Снятие и установка кронштейнов крыла

1. Снимите крыло.

2. Отверните болт(ы) крепления (2).

3. Снимите соответствующий кронштейн крыла (1).

4. Установка выполняется в обратной последовательности.

Снятие и установка кронштейна для деформационного элемента

1. Снимите крыло.

2. Отверните болты крепления (2).

3. Снимите кронштейн для деформационного элемента (1).

4. Установка выполняется в обратной последовательности.

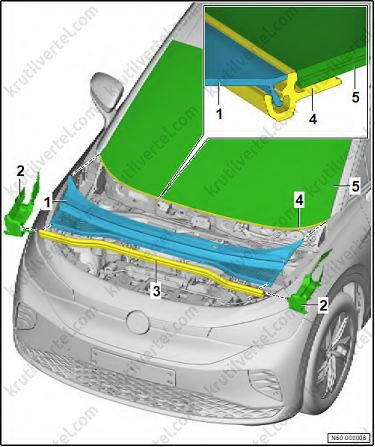

Перегородка моторного отсека и крышка воздухозаборной камеры

Составные элементы

1. Перегородка.
2. Гайка крепления, 2 шт., момент затяжки 8 Н∙м.
3. Уплотнитель.
4. Фланец кузова.

1. Крышка воздухозаборной камеры.
2. Боковая крышка воздухозаборной камеры.
3. Уплотнение.
4. Уплотнитель ветрового стекла.
5. Ветровое стекло.

Снятие и установка крышки воздухозаборной камеры

1. Снять рычаги щеток очистителя ветрового стекла.

2. Снимите уплотнитель (3) по всей длине крышки воздухозаборной камеры (1).

3. Нажмите на боковую крышку воздухозаборной камеры (2) в направлении стрелки (A) и извлеките крышку воздухозаборной камеры (1).

4. Извлеките крышку воздухозаборной камеры (1) в направлении стрелки (B) из уплотнителя ветрового стекла (4).

5. Снимите крышку воздухозаборной камеры (1), проведя ее вдоль осей рычагов стеклоочистителя.

6. Снимите боковые крышки воздухозаборной камеры (2).

7. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• В обрамляющий профиль новых ветровых стекол вставлен вкладыш. Перед установкой крышки воздухозаборной камеры этот вкладыш следует удалить.
• Вставляйте крышку воздухозаборной камеры в обрамляющий профиль вручную и только с небольшим усилием. Наносить удары и использовать инструмент категорически запрещается. Попытка забить крышку воздухозаборной камеры в обрамляющий профиль ветрового стекла может привести к растрескиванию ветрового стекла.
• Распылите мыльный раствор на уплотнитель ветрового стекла, чтобы крышку воздухозаборной камеры было легче вставить.
• Поместите крышку воздухозаборной камеры на уплотнитель ветрового стекла и отцентрируйте ее.
• Начиная снаружи, вдавите крышку воздухозаборной камеры с легким нажатием в уплотнитель ветрового стекла.

Снятие и установка перегородки моторного отсека

1. Снимите крышку воздухозаборной камеры.

2. Отверните гайки крепления (1).

3. Отсоединить фиксаторы (стрелки) воздухозаборника (1).

4. Снимите перегородку (3) вместе с воздухозаборником (1) и крышкой воздухозаборника (2) по направлению вверх.

5. Отсоедините крышку воздухозаборника (2) от воздухозаборника (1) (стрелки) и снимите ее с перегородки (3).

6. Установка выполняется в обратной последовательности.

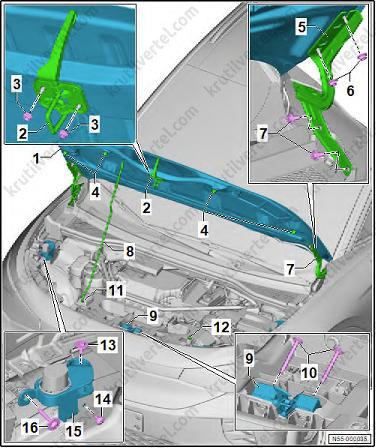

Капот

Составные элементы

1. Капот.
2. Скоба замка.
3. Гайка крепления, 2 шт., момент затяжки 9 Н·м.
4. Регулируемый упор, 4 шт.
5. Петля.
6. Гайка крепления, по 2 шт. с каждой стороны, момент затяжки 20 Н·м.
7. Болт крепления, по 2 шт. с каждой стороны, момент затяжки 20 Н·м.
8. Опорная штанга.
9. Замок капота.
10. Болт крепления, 2 шт. (заменять новым после каждого снятия), момент затяжки 12 Н·м.
11. Резиновая втулка опорной штанги.
12. Фиксатор опорной штанги.
13. Болт крепления, по 1 шт. с каждой стороны, момент затяжки 8 Н·м.
14. Болт крепления, по 1 шт. с каждой стороны, момент затяжки 2 Н·м.
15. Крепление капота.
16. Болт крепления, по 1 шт. с каждой стороны, момент затяжки 4,5 Н·м.

Снятие и установка капота

1. Снять форсунки омывателя (5).

2. Извлеките шланг для омывающей жидкости (4) из отверстия капота.

3. Ослабьте гайки (2) на петлях (3) слева и справа, не откручивая полностью.

Примечание:
Для последующих этапов работы потребуется помощь второго механика.

4. Отцепите опорную штангу (6) от капота (1).

5. Только теперь окончательно отверните гайки (2).

6. Снимите капот (1).

7. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Проложите шланг для омывающей жидкости по дуге. Если перекрутить шланг при установке, то он может переломиться.
• Отрегулируйте положение капота.

Регулировка положения капота

Примечание:
- Во процессе регулировки капота автомобиль должен стоять на колесах.
- Капот отрегулирован правильно, если в закрытом положении зазор равномерный по всему периметру.
- Капот не должен быть утоплен внутрь или выступать наружу, контуры должны совпадать.
- Фиксация капота в замке должна происходить без заметных усилий.

1. Отрегулируйте скобу замка (1).

2. Отрегулируйте упоры (2).

3. Отрегулируйте петли (3).

4. Отрегулируйте замок капота (4).

5. Перед закрытием капота проверьте правильность выполненных регулировок с помощью набора щупов (3371).

Регулировка петель

Примечание:
В качестве примера работы ниже показаны на левой стороне автомобиля.

Примечание:
Капот может быть отцентрирован между крыльями в направлении стрелки (C) и в направлении стрелки (D).

1. Ослабьте гайки (2) на петлях слева и справа и отцентрируйте капот между крыльями. Обеспечьте равномерность зазора.

Примечание:
- Высоту капота относительно крыльев можно отрегулировать в направлении стрелки (B).
- Капот можно отрегулировать относительно облицовки бампера в направлении стрелки (A).

2. Ослабьте болты (3).

3. Проверьте зазоры с помощью набора щупов (3371).

4. После регулировки проведите антикоррозионную обработку петель (1), гаек (2) и болтов (3).

5. Отрегулируйте упоры.

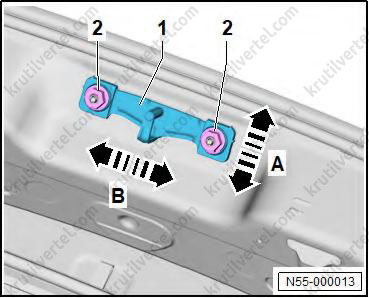

Регулировка скобы замка

1. Ослабьте гайки (2).

2. Отрегулируйте скобу замка (1) в направлении стрелки (А) и в направлении стрелки (В).

Регулировка упоров

1. Снимите скобу замка (1).

Примечание:
Высоту капота (2) можно отрегулировать относительно переднего бампера и крыльев.

2. Поверните регулировочный упор (1) в направлении стрелки (A).

3. Важно: при закрытом капоте (2) регулировочные упоры (1) должны слегка опираться на буферы (3).

4. Установите скобу замка (1).

Регулировка замка капота

Примечание:
Замок капота (1) можно отрегулировать относительно капота в направлении стрелки (A) и направлении стрелки (B).

1. Ослабьте болты (2).

2. Проверьте зазоры с помощью набора щупов (3371).

Снятие и установка замка капота

Примечание:
- Контактный выключатель капота (F266) установлен в замке капота.
- Контактный выключатель капота (F266) не может быть заменен отдельно.

1. Снимите держатель замка.

2. Извлеките гибкий трос (2) и жгут проводов (5) из держателей (7).

3. Отверните болты крепления (3).

4. Снимите замок капота (1) в направлении стрелки (A) с держателя замка (6).

5. Отсоедините жгут проводов (5) от замка капота.

6. Слегка потяните фиксатор (4) в направлении стрелки (B) от замка капота (1) и отсоедините наконечник гибкого троса (2) в направлении стрелки (C).

7. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Отрегулируйте замок капота.
• Прежде чем закрыть капот, проверьте работу механизма отпирания.

Снятие и установка рукоятки отпирания замка капота

1. Потяните на себя рукоятку и отоприте капот.

2. Вставьте небольшую отвертку в зазор между рукояткой отпирания (1) и монтажным кронштейном (3).

3. Потяните рукоятку отпирания (1) в направлении стрелки (B) от монтажного кронштейна (3) и вытяните крепежную скобу (2) в направлении стрелки (A) из рукоятки отпирания (1).

4. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты: прежде чем закрыть капот, проверьте работу механизма отпирания.

Снятие и установка скобы замка

1. Отверните гайки крепления (2).

2. Снимите скобу замка (1) с капота.

3. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты: отрегулируйте скобу замка.

Снятие и установка петель

Примечание:
В качестве примера работы ниже показаны на правой стороне автомобиля.

1. Снимите капот.

2. Отверните болты крепления (2).

3. Снимите петлю (1).

4. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты: отрегулируйте положение капота.

Дверь багажного отделения

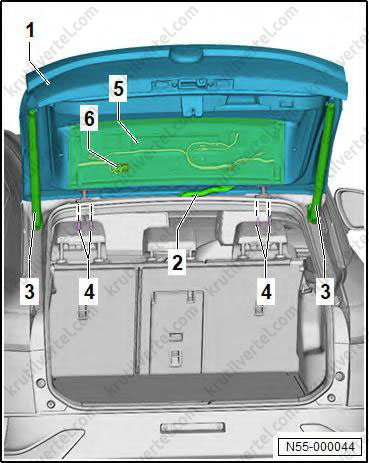

Снятие и установка двери багажного отделения

Снятие

1. Снимите верхнюю облицовку двери багажного отделения (5).

2. Отсоедините электрические разъемы (6).

3. Вытяните жгуты проводов вместе с резиновой втулкой (2) из двери багажного отделения (1).

4. Ослабьте болты крепления (4).

Примечание:
Для последующих этапов работы потребуется помощь второго механика.

Автомобили с газовыми амортизаторами:

5. Снимите газовые амортизаторы (3).

Автомобили с приводом двери багажного отделения (VX69):

6. Снимите привод двери багажного отделения (VX69) (3).

Продолжение описания общих работ:

7. Окончательно отверните болты крепления (4) и снимите дверь багажного отделения (1).

Установка

1. Установите дверь багажного отделения с помощью второго механика.

2. Вкрутите болты крепления с усилием от руки.

Автомобили с газовыми амортизаторами:

3. Установите газовые амортизаторы.

Автомобили с приводом двери багажного отделения (VX69):

4. Установите привод двери багажного отделения (VX69).

Продолжение описания общих работ:

5. Проденьте жгуты проводов в дверь багажного отделения и прикрепите резиновую втулку.

6. Подсоедините электрические разъемы.

7. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Выполните функциональную проверку.
• Отрегулируйте положение двери багажного отделения.

Регулировка двери багажного отделения

Примечание:
- Во время регулировки двери багажного отделения автомобиль должен стоять на колесах.
- Дверь багажного отделения отрегулирована правильно, если она плавно переходит в другие панели кузова, не утоплена внутрь, не выступает наружу и имеет по всему периметру равномерный зазор.
- Дверь багажного отделения должна фиксироваться скобой замка без большого усилия.
- В качестве примера все работы ниже показаны на левой стороне автомобиля.

1. Ослабьте скобу замка.

Ослабление петли на двери багажного отделения:

2. Ослабьте болты крепления (2).

3. Перемещайте дверь багажного отделения в направлении стрелки (A) или стрелки (B).

4. Затяните болты крепления (2) с усилием от руки.

5. Проверьте зазоры с помощью набора щупов (3371).

6. Если дверь багажного отделения отрегулирована неправильно, ослабьте петлю на кузове и отрегулируйте дверь багажного отделения.

Ослабление петли на кузове:

7. Снимите облицовку стойки C.

8. Опустите заднюю часть формованной потолочной панели, чтобы получить доступ к креплениям петли.

9. Ослабьте гайки крепления (4) и (5).

10. Перемещайте дверь багажного отделения в направлении стрелки (A) или стрелки (B).

11. Затяните гайки крепления (4) и (5) с усилием от руки.

12. Проверьте зазоры с помощью набора щупов (3371).

Примечание:
- Момент затяжки гаек крепления петель: 20 Н∙м + довернуть на 45º.
- Момент затяжки болтов крепления петель: 20 Н∙м + довернуть на 90º.

Регулировка упоров

1. Снимите скобу замка.

2. Поверните регулировочный упор (1) в направлении стрелки (A). При этом высота основания (2) изменится в направлении стрелки (B).

3. Закройте дверь багажного отделения. Убедиться в правильном положении упорного буфера (2) в боковой панели (1).

4. Дверь багажного отделения не должна слишком сильно выступать внутрь или наружу в закрытом состоянии.

5. Проверьте регулировку.

6. Установите скобу замка.

Регулировка скобы замка

1. Снимите облицовку задней несущей панели.

2. Ослабьте гайки крепления (2).

3. Переместите скобу замка (1) в верхнее положение и затяните гайки крепления (2) с усилием от руки.

4. Закройте дверь багажного отделения. Выемка замка двери должна быть располагаться по центру относительно штифта скобы замка (1), когда замок защелкивается.

5. Проверьте регулировку.

Примечание:
Момент затяжки гаек крепления скобы замка: 20 Н∙м.

Снятие и установка регулировочных упоров

Снятие

1. Поверните регулировочный упор (1) на 90° в направлении (стрелки A).

2. Снимите регулировочный упор (1) в направлении стрелки (B).

Установка

1. Нанесите консервирующий воск на резьбу регулировочного упора (1) и в отверстие на двери багажного отделения (2).

2. Вставьте регулировочный упор (1) в противоположном направлении стрелки (B) под прямым углом к двери багажного отделения (2).

3. Поверните регулировочный упор (1) на 90° в направлении стрелки (A).

4. Отрегулируйте упор.

Снятие и установка скобы замка

1. Снимите облицовку задней несущей панели.

2. Отверните гайки крепления (2) и снимите скобу замка (1).

3. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты: отрегулируйте скобу замка.

Снятие и установка уплотнителя дверного проема

Примечание:
Если уплотнитель снимался частично, то перед обратной установкой следует поджать его кромки.

Снятие

Снять с кромки кузова (2) уплотнитель (1).

Установка

Равномерно надеть уплотнитель (1) на кромку кузова (2).

Снятие и установка газового амортизатора

Примечание:
В качестве примера все работы ниже показаны на левой стороне автомобиля.

Снятие

Примечание:
Дверь багажного отделения необходимо подпирать, даже если снимается только один газовый амортизатор. Один газовый амортизатор не в состоянии удержать дверь багажного отделения в открытом положении.

1. Откройте и подоприте дверь багажного отделения.

2. Вставьте небольшую отвертку (5) под пружинную скобу (2).

Примечание:
Пружинную скобу нельзя полностью снимать со сферического наконечника. Опасность повреждения пружинной скобы при слишком большом разжатии. Пружинная скоба может быть вырвана.

3. Приподнимите пружинную скобу (2) в направлении стрелки (А над сферическим наконечником (3).

4. Снимите газовый амортизатор (1) в направлении стрелки (B) с шарового пальца (4).

5. Повторите процедуру для второй пружинной скобы.

6. После снятия газового амортизатора (1) сдвиньте пружинные скобы (2) на прежнее место.

7. При утилизации газового амортизатора из него необходимо удалить газ.

Установка

Примечание:
- Пружинные скобы (2) надвинуты на сферические наконечники газового амортизатора (3).
- Наденьте сферические наконечники на шаровые пальцы (4) до отчетливой фиксации.

Удаление газа из амортизатора

Примечание:
К утилизации допускаются только не находящиеся под давлением компоненты.

Внимание:
Опасность травмирования глаз разлетающейся стружкой. Возможно раздражение и травмирование глаз.
− Работайте в защитных очках.
− Прикройте область вокруг отверстий ветошью.

1. Распилите или высверлите цилиндр газового амортизатора (1) в месте насечки (2).

2. Распилите или высверлите цилиндр газового амортизатора (1) на расстоянии 20 мм (размер a) от кромки корпуса (3).

Снятие и установка привода двери багажного отделения (VX69)

Примечание:
- В качестве примера все работы ниже показаны на левой стороне автомобиля.
- Дверь багажного отделения необходимо подпирать, даже если снимается только один привод двери багажного отделения. Один привод не в состоянии удержать дверь багажного отделения в открытом положении.

1. Откройте и подоприте дверь багажного отделения с помощью опоры капота (VAS 501 003).

2. Отключите систему привода автомобиля и выключите все электрические потребители.

3. Храните ключ автомобиля и другие системы авторизации входа и запуска вне автомобиля, чтобы предотвратить непреднамеренное включение автомобиля.

4. Снимите облицовку стойки C.

5. Отсоедините электрический разъем (3).

6. Снимите втулку (2) и выведите жгут проводов (4).

7 Прижмите приводной блок (1) к шаровому пальцу (5) и удерживайте его в этом положении.

8. Приподнимите пружинную скобу (3) в направлении стрелки с помощью отвертки (4).

9. Снимите приводной блок (1).

10. Повторите процедуру для второй пружинной скобы.

11. После снятия приводного блока (1) сдвиньте пружинные скобы (3) на прежнее место.

12. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Наденьте сферические наконечники на шаровые пальцы до отчетливой фиксации.
• Убедитесь, что втулка равномерно прилегает по всему периметру.

Узел лючка гнезда для зарядки

Примечание:
- При замене деталей автомобиля идентификационные таблички со старых деталей, имеющие номер детали замены в электронном каталоге запчастей (ETKA), должны быть прикреплены к новой детали в соответствии с правилами регистрации.
- Обновите все неразборчивые или поврежденные идентификационные таблички и информационные или предупреждающие наклейки, обнаруженные на компонентах этого автомобиля, и прикрепите новые на то же место.

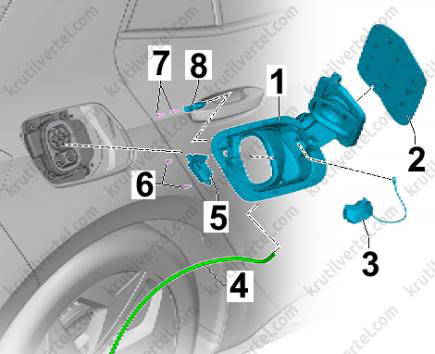

Составные элементы

1. Узел лючка гнезда для зарядки.
2. Крышка лючка.
3. Крышка гнезда для зарядки.
4. Шланг для слива воды.
5. Исполнительный механизм блокировки крышки лючка (F496).
6. Болт крепления, 2 шт., момент затяжки 1,5 Н∙м.
7. Болт крепления, 2 шт., момент затяжки 1,5 Н∙м.
8. Светодиодный модуль гнезда для зарядки (L263).

Снятие и установка крышки лючка

1. Вставьте клин № 3 (4) из набора клиньев для снятия (VAS 6845) в направлении стрелки (А) между крышкой лючка (1) и узлом лючка (2).

2. Отсоедините крышку лючка (1) в направлении стрелки (B) от фиксатора (3).

3. Потяните крышку лючка (1) в направлении стрелки (С) и отсоедините ее.

4. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Установите крышку лючка (1) в направлении стрелки (A) на узел лючка (2).
• Потяните крышку лючка (1) в направлении стрелки (B) и установите ее на фиксатор.

Снятие и установка узла лючка гнезда для зарядки

Снятие

1. Распылите мыльный раствор на кромки узла лючка гнезда для зарядки (1).

2. Вставьте клин № 26 (3) из набора клиньев для снятия (VAS 895 015) между кромкой узла лючка гнезда для зарядки (1) и боковой панелью кузова (2) (стрелка A) и оставьте его там.

3. Используйте клин № 8 (4) из набора клиньев для снятия (VAS 895 015) для освобождения фиксаторов в последовательности от стрелки (В) до стрелки (E).

4. Извлеките край узла лючка гнезда для зарядки (1) в направлении стрелки (A) из боковой панели (3). Откиньте крышку лючка так, чтобы он не соприкасался с боковой панелью (3).

5. Отсоедините электрические разъемы.

6. Извлеките узел лючка гнезда для зарядки (1) в направлении стрелки (B).

7. Выведите шланг для слива воды (2) из боковой панели (3).

Установка

1. Проденьте шланг для слива воды (2) в направлении стрелки (А) через отверстие в узле лючка гнезда для зарядки (1) и затем вытяните его до упора.

2. Вставьте сливной шланг для воды (2) в направлении стрелки (B) в боковую панель (3).

3. Вставьте край узла лючка гнезда для зарядки (1) в направлении стрелки (C) в боковую панель кузова. Сложите крышку лючка так, чтобы он не соприкасался с боковой панелью (3).

4. Подсоедините электрические разъемы.

5. Нажмите на узел лючка гнезда для зарядки (1) в направлении стрелки (D) в сторону боковой панели, пока фиксаторы не защелкнутся.

6. Выполните функциональную проверку.

Передняя дверь

Примечание:
В качестве примера все работы ниже показаны на левой стороне автомобиля.

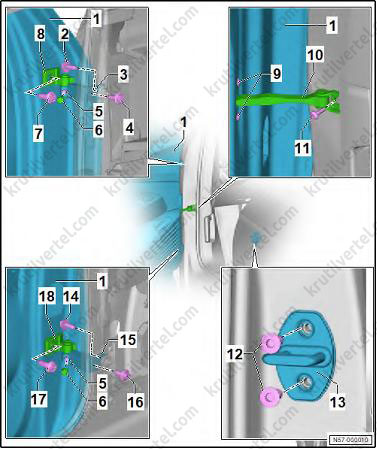

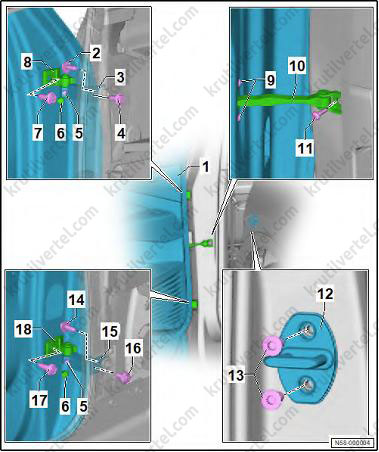

Составные элементы

1. Дверь.
2. Болт крепления, момент затяжки 20 Н·м и довернуть на 90°или 50 Н∙м после замены стойки А (допускается однократное ослабление затяжки для регулировки двери, после этого всегда заменять новым).
3. Нижняя часть петли.
4. Болт крепления, момент затяжки 20 Н·м и довернуть на 90°или 50 Н∙м после замены стойки А (допускается однократное ослабление затяжки для регулировки двери, после этого всегда заменять новым).
5. Резьбовая шпилька.
6. Крышка резьбовой шпильки.
7. Болт крепления, момент затяжки 50 Н∙м (допускается однократное ослабление затяжки для регулировки двери, после этого всегда заменять новым).
8. Верхняя часть петли.
9. Болт крепления, 2 шт., момент затяжки 8 Н∙м.
10. Ограничитель открывания двери.
11. Болт крепления, момент затяжки 30 Н∙м.
12. Болт крепления, 2 шт., момент затяжки 25 Н∙м.
13. Скоба замка.
14. Болт крепления, момент затяжки 20 Н·м и довернуть на 90°или 50 Н∙м после замены стойки А (допускается однократное ослабление затяжки для регулировки двери, после этого всегда заменять новым).
15. Нижняя часть петли.
16. Болт крепления, момент затяжки 20 Н·м и довернуть на 90°или 50 Н∙м после замены стойки А (допускается однократное ослабление затяжки для регулировки двери, после этого всегда заменять новым).
17. Болт крепления, момент затяжки 50 Н∙м (допускается однократное ослабление затяжки для регулировки двери, после этого всегда заменять новым).
18. Верхняя часть петли.

Снятие и установка двери в сборе

1. Отсоедините минусовой кабель 12-вольтной аккумуляторной батареи.

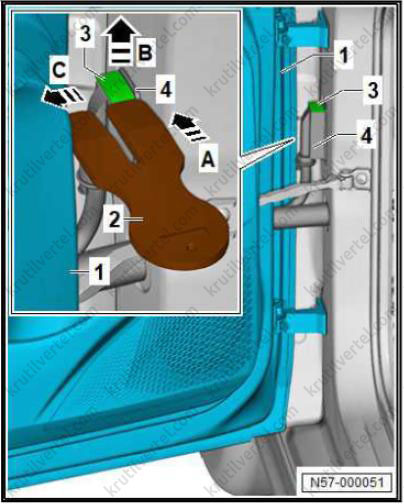

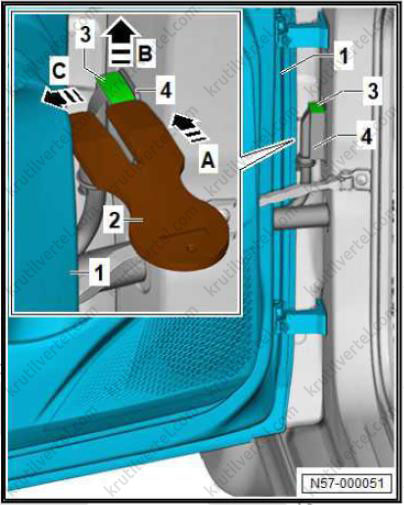

2. Вставьте клин (T10383/1) (2) в направлении стрелки (А) между чехлом (4) и фиксатором (3).

3. Отожмите фиксатор (3) при помощи клина (T10383) в направлении стрелки (В) и отсоедините электрический разъем в направлении стрелки (С).

4. Снимите крышки.

5. Ослабьте резьбовые шпильки (2) на петлях.

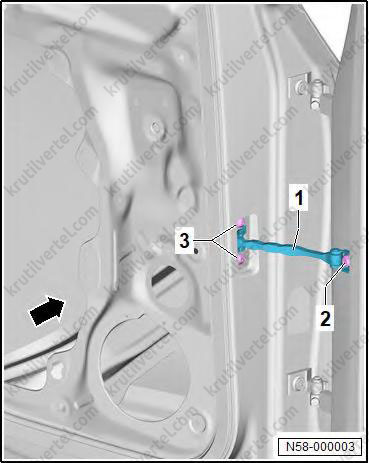

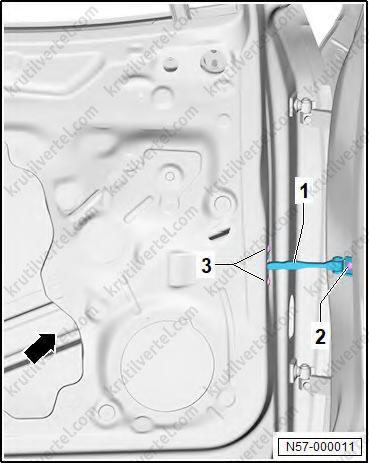

6. Отверните болт крепления (3) ограничителя открывания двери (2).

7. Вставьте ограничитель открывания двери (2) во внутрь двери (1) в направлении стрелки (А).

Внимание:
Риск повреждения средств защиты от коррозии из-за царапин. Ограничитель открывания двери может повредить лакокрасочное покрытие при снятии двери. Вставьте ограничитель в дверь.

8. Поднимите переднюю дверь (1) с верхней частью петель (2) вверх в направлении стрелки (А) и снимите ее с нижней части петель (3).

9. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Перед навешиванием передней двери вставьте ограничитель открывания двери во внутрь двери, чтобы не повредить лакокрасочное покрытие.
• После установки передней двери части петель должны плотно прилегать друг к другу.
• Отрегулируйте положение передней двери.
• Проверьте зазоры по периметру передней двери.

Регулировка двери

Примечание:
- Для регулировки передней двери автомобиль должен стоять на колесах.
- Передняя дверь отрегулирована правильно, если в закрытом положении зазор равномерный по всему периметру.
- Передняя дверь не должна быть утоплена внутрь или выступать наружу, контуры должны совпадать.
- После установки или регулировки необходимо произвести антикоррозийную защиту петель и болтов крепления.

Регулировка зазоров:

1. Для регулировки зазоров необходимо ослабить болты крепления (1), (2), (3) и (4) на стойке А.

2. Для доступа к болту крепления (2) со стороны водителя необходимо высвободить и опустить блок предохранителей.

3. Для доступа к болту крепления (2) со стороны переднего пассажира необходимо снять перчаточный ящик.

4. Для доступа к болту крепления (4) необходимо снять крышку зазора стойки А.

Регулировка глубины установки:

5. Для правильной регулировки глубины установки двери необходимо ослабить болты крепления (1) и (2). Для этого используйте ключ для регулировки дверей (3320) с соответствующей торцевой насадкой.

Примечание:
Прочие способы регулировки, например сдвигание передней двери вверх, результата не дают. Впоследствии передняя дверь все равно просядет под действием собственного веса.

6. Отрегулируйте скобу замка.

Регулировка скобы замка

Примечание:
- Закрывающий пластину лист металла жестко приварен к стойке. Фиксирующие пластину ребра поддаются пластической деформации.
- Чтобы сдвинуть скобу замка (1) после ослабления болтов крепления (2), потребуется повышенное усилие.
- Передняя дверь при закрывании должна полностью запираться без дополнительных усилий и плотно прилегать.
- Запрещается за счет изменения положения скобы замка (1) приподнимать или опускать переднюю дверь.

1. С помощью скобы замка (1) можно отрегулировать переднюю дверь таким образом, чтобы она не выступала относительно боковины или относительно задней двери (стрелка А) и (стрелка В) (аэродинамические шумы).

2. Ослабьте крепление скобы замка (1), отвернув болты крепления (2) на стойке B.

Примечание:
Чтобы сдвинуть скобу замка (1) после ослабления болтов крепления (2), потребуется повышенное усилие.

3. Затяните болты крепления (2) скобы замка (1).

Снятие и установка петли двери

1. Важно: передняя дверь должна быть снята.

Верхняя часть петель:

2. Отверните болт крепления (1) и снимите петлю (2).

Нижняя часть верхней петли со стороны водителя:

3. Снимите переднюю панель.

Нижняя часть верхней петли со стороны переднего пассажира:

4. Установите перчаточный ящик в сервисное положение.

Продолжение описания общих работ:

5. Отверните болты крепления (1) и (2), после чего снимите петлю (3).

Нижняя часть нижней петли:

6. Снимите нижнюю облицовку стойки А.

7. Отверните болты крепления (1) и (2), после чего снимите петлю (3).

Продолжение описания общих работ:

8. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты: отрегулируйте положение передней двери.

Снятие и установка ограничителя открывания двери

1. Снимите обивку передней двери.

2. Снимите внутреннюю накладку двери.

3. Отверните болт крепления (2).

4. Отверните болты крепления (3).

5. Извлеките ограничитель открывания двери (1) через отверстие во внутренней накладке двери.

6. Установка выполняется в обратной последовательности.

Задняя дверь

Примечание:
В качестве примера все работы ниже показаны на левой стороне автомобиля.

Составные элементы

1. Дверь.
2. Болт крепления, момент затяжки 20 Н·м и довернуть на 90°или 50 Н∙м после замены стойки В (допускается однократное ослабление затяжки для регулировки двери, после этого всегда заменять новым).
3. Нижняя часть петли.
4. Болт крепления, момент затяжки 20 Н·м и довернуть на 90°или 50 Н∙м после замены стойки В (допускается однократное ослабление затяжки для регулировки двери, после этого всегда заменять новым).
5. Резьбовая шпилька.
6. Крышка резьбовой шпильки.
7. Болт крепления, момент затяжки 50 Н∙м (допускается однократное ослабление затяжки для регулировки двери, после этого всегда заменять новым).
8. Верхняя часть петли.
9. Болт крепления, 2 шт., момент затяжки 8 Н∙м.
10. Ограничитель открывания двери.
11. Болт крепления, момент затяжки 30 Н∙м.
12. Скоба замка.
13. Болт крепления, 2 шт., момент затяжки 25 Н∙м.
14. Болт крепления, момент затяжки 20 Н·м и довернуть на 90°или 50 Н∙м после замены стойки В (допускается однократное ослабление затяжки для регулировки двери, после этого всегда заменять новым).
15. Нижняя часть петли.
16. Болт крепления, момент затяжки 20 Н·м и довернуть на 90°или 50 Н∙м после замены стойки В (допускается однократное ослабление затяжки для регулировки двери, после этого всегда заменять новым).
17. Болт крепления, момент затяжки 50 Н∙м (допускается однократное ослабление затяжки для регулировки двери, после этого всегда заменять новым).
18. Верхняя часть петли.

Снятие и установка двери в сборе

1. Отключите систему привода автомобиля и выключите все электрические потребители.

2. Храните ключ автомобиля и другие системы авторизации входа и запуска вне автомобиля, чтобы предотвратить непреднамеренное включение автомобиля.

3. Вставьте клин (T10383/1) (2) в направлении стрелки (А) между чехлом (4) и фиксатором (3).

4. Отожмите фиксатор (3) при помощи клина (T10383) в направлении стрелки (В) и отсоедините электрический разъем в направлении стрелки (С).

5. Снимите крышки.

6. Ослабьте резьбовые шпильки (2) на петлях.

7. Отверните болт крепления (3) ограничителя открывания двери (2).

8. Вставьте ограничитель открывания двери (2) во внутрь двери (1) в направлении стрелки (А).

Внимание:
Риск повреждения средств защиты от коррозии из-за царапин. Ограничитель открывания двери может повредить лакокрасочное покрытие при снятии двери. Вставьте ограничитель в дверь.

9. Поднимите заднюю дверь (1) с верхней частью петель (2) вверх в направлении стрелки (А) и снимите ее с нижней части петель (3).

10. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Перед навешиванием задней двери вставьте ограничитель открывания двери во внутрь двери, чтобы не повредить лакокрасочное покрытие.
• После установки задней двери части петель должны плотно прилегать друг к другу.
• Отрегулируйте положение задней двери.
• Проверьте зазоры по периметру задней двери.

Регулировка двери

Примечание:
- Для регулировки задней двери автомобиль должен стоять на колесах.
- Задняя дверь отрегулирована правильно, если в закрытом положении зазор равномерный по всему периметру.
- Задняя дверь не должна быть утоплена внутрь или выступать наружу, контуры должны совпадать.
- После установки или регулировки необходимо произвести антикоррозийную защиту петель и болтов крепления.

Регулировка зазоров:

1. Для регулировки зазоров необходимо ослабить болты крепления (1), (2), (3) и (4) на стойке В.

2. Для доступа к болтам крепления необходимо снять нижнюю облицовку стойки В.

Регулировка глубины установки:

3. Для правильной регулировки глубины установки двери необходимо ослабить болты крепления (1) и (2). Для этого используйте ключ для регулировки дверей (3320) с соответствующей торцевой насадкой.

Примечание:
Прочие способы регулировки, например сдвигание задних двери вверх, результата не дают. Впоследствии задняя дверь все равно просядет под действием собственного веса.

4. Отрегулируйте скобу замка.

Регулировка скобы замка

Примечание:
- Закрывающий пластину лист металла жестко приварен к стойке. Фиксирующие пластину ребра поддаются пластической деформации.
- Чтобы сдвинуть скобу замка (1) после ослабления болтов крепления (2), потребуется повышенное усилие.
- Задняя дверь при закрывании должна полностью запираться без дополнительных усилий и плотно прилегать.
- Запрещается за счет изменения положения скобы замка (1) приподнимать или опускать заднюю дверь.

1. С помощью скобы замка (1) можно отрегулировать заднюю дверь таким образом, чтобы она не выступала относительно боковины или относительно боковой панели кузова (стрелка А) и (стрелка В) (аэродинамические шумы).

2. Ослабьте крепление скобы замка (1), отвернув болты крепления (2) на стойке С.

Примечание:
Чтобы сдвинуть скобу замка (1) после ослабления болтов крепления (2), потребуется повышенное усилие.

3. Затяните болты крепления (2) скобы замка (1).

Снятие и установка петли двери

1. Важно: задняя дверь должна быть снята.

Верхняя часть петель:

2. Отверните болт крепления (1) и снимите петлю (2).

Нижняя часть верхней петли:

3. Снимите нижнюю облицовку стойки В.

4. Оттяните в сторону передний трехточечный ремень безопасности.

5. Отверните болты крепления (1) и (2), после чего снимите петлю (3).

Нижняя часть нижней петли:

6. Снимите нижнюю облицовку стойки В.

7. Снимите передний трехточечный ремень безопасности.

8. Отверните болты крепления (1) и (2), после чего снимите петлю (3).

Продолжение описания общих работ:

9. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты: отрегулируйте положение задней двери.

Снятие и установка ограничителя открывания двери

1. Снимите обивку задней двери.

2. Снимите внутреннюю накладку двери.

3. Отверните болт крепления (2).

4. Отверните болты крепления (3).

5. Извлеките ограничитель открывания двери (1) через отверстие во внутренней накладке двери.

6. Установка выполняется в обратной последовательности.

Бамперы

Примечание:
- При замене деталей автомобиля идентификационные таблички со старых деталей, имеющие номер детали замены в электронном каталоге запчастей (ETKA), должны быть прикреплены к новой детали в соответствии с правилами регистрации.
- Обновите все неразборчивые или поврежденные идентификационные таблички и информационные или предупреждающие наклейки, обнаруженные на компонентах этого автомобиля, и прикрепите новые на то же место.

Передний бампер

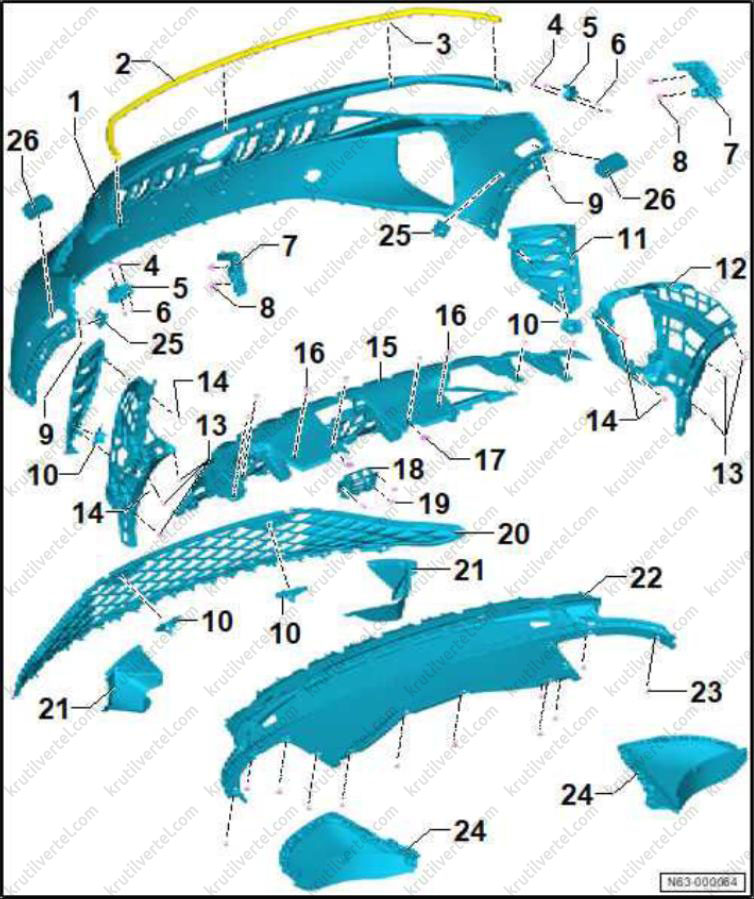

Составные элементы

Примечание:
В зависимости от варианта модели следует учитывать некоторые отличия в конструкции облицовки бампера.

Облицовка бампера:

1. Облицовка бампера.
2. Прокладка.
3. Фиксатор, 27 шт.
4. Распорная гайка, 4 шт.
5. Верхняя направляющая.
6. Болт крепления, 4 шт., момент затяжки 2 Н∙м.
7. Нижняя направляющая.
8. Гайка крепления, 4 шт., момент затяжки 2,5 Н∙м.
9. Болт крепления, 2 шт., момент затяжки 2 Н∙м.
10. Кронштейн ультразвуковых датчиков системы помощи при парковке.
11. Боковая решетка радиатора.
12. Усилитель облицовки бампера.
13. Болт крепления, 6 шт., момент затяжки 2 Н∙м.
14. Болт крепления, 4 шт., момент затяжки 2,5 Н∙м.
15. Вставка (заменяется новой только вместе с облицовкой бампера).
16. Болт крепления, 8 шт., момент затяжки 2 Н∙м.
17. Распорная гайка, 2 шт.
18. Кронштейн блока управления адаптивного круиз-контроля (J428).
19. Болт крепления, 3 шт., момент затяжки 8 Н∙м.
20. Центральная решетка радиатора.
21. Накладка облицовки бампера.
22. Нижняя накладка облицовки бампера.
23. Болт крепления, 12 шт., момент затяжки 2 Н∙м.
24. Воздуховод.
25. Кронштейн датчиков ассистента руления при парковке.
26. Боковой габаритный отражатель.

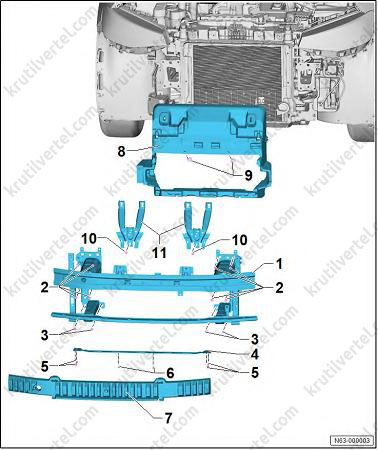

Балка бампера:

1. Балка бампера.
2. Болт крепления, 8 шт., момент затяжки 55 Н∙м.
3. Болт крепления, 4 шт., момент затяжки 30 Н∙м.
4. Опорный профиль.
5. Заклепка, 4 шт.
6. Расширительная гайка, 2 шт.
7. Фасонная деталь из вспененного материала.
8. Направляющая воздушного потока.
9. Зажимная шайба, 4 шт.
10. Гайка крепления, 2 шт., момент затяжки 12 Н∙м.
11. Кронштейн держателя замка.

Снятие и установка облицовки переднего бампера

Примечание:
- В зависимости от варианта модели следует учитывать некоторые отличия в работах по снятию и установке облицовки переднего бампера.
- В качестве примера все работы ниже показаны на левой стороне автомобиля.

1. Отсоедините накладку колесной арки в области облицовки бампера.

2. Отсоедините подкрылок в области облицовки бампера.

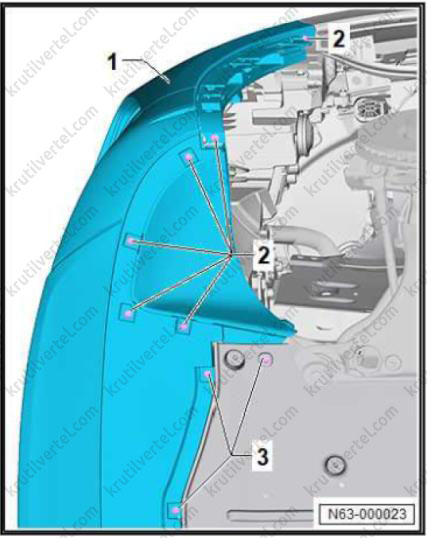

3. Отверните болты крепления (2) и (3) облицовки бампера (1).

4. Отверните болты крепления (2) облицовки бампера (1).

Примечание:
Для последующих этапов работы потребуется помощь второго механика.

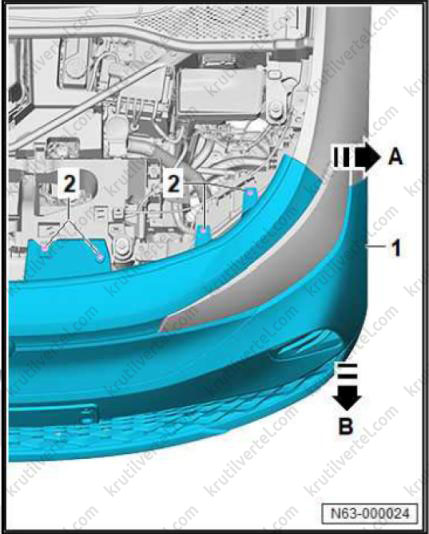

5. Отсоедините облицовку бампера (1) в направлении стрелки (A) и удерживайте ее в таком положении.

6. Снимите облицовку бампера (1) в направлении стрелки (B).

7. Отсоедините электрические разъемы и окончательно снимите облицовку.

8. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Установка возможна только при участии второго механика.
• При установке облицовки переднего бампера следите за правильным положением подкрылка.
• Фиксаторы должны заблокироваться с характерным щелчком.
• Проконтролируйте зазоры.

Автомобили с адаптивным круиз-контролем:

• Выполните настройку/калибровку адаптивного круиз-контроля.

Автомобили с передней камерой вспомогательных систем водителя:

• Выполните калибровку камеры.

Установка балки переднего бампера в сервисное положение

1. Снимите облицовку переднего бампера.

2. Снимите фары.

3. Снимите кронштейн держателя замка.

4. Отверните только по одному болту крепления (2) на левом и правом лонжероне.

5. Вместо болтов крепления вкрутите направляющие стержни (T10093) (4) в левый и правый лонжерон.

6. Отверните оставшиеся шесть болтов крепления (2) на левом и правом лонжероне.

7. Отверните только по одному болту крепления (6) слева и справа от подрамника.

8. Вместо болтов крепления вкрутите направляющие стержни (T10228) (5) слева и справа от подрамника.

9. Отверните оставшиеся два болта крепления (6) слева и справа от подрамника.

10. Потяните балку переднего бампера с креплениями (1) вперед на направляющих стержнях. При этом будьте осторожны со жгутами проводов. При необходимости отсоедините электрические разъемы.

11. Зафиксируйте балку переднего бампера на месте, вкрутив адаптер (T10467) (3) слева и справа между балкой бампера и лонжероном.

12. Зафиксируйте балку переднего бампера на месте, вкрутив адаптер (T10480) (7) слева и справа между балкой бампера и подрамником.

13. Возвращение из сервисного положения выполняется в обратной последовательности.

Снятие и установка балки переднего бампера

Снятие

1. Снимите облицовку переднего бампера.

2. Снимите фары.

3. Снимите кронштейн держателя замка.

4. Снимите модуль радиатора с креплений и закрепите его так, чтобы он не упал.

5. Отсоедините бачок омывающей жидкости и закрепите его сбоку.

6. Отверните внутренние болты крепления (6) лонжерона слева и справа.

7. Вместо болтов крепления вкрутите короткие направляющие стержни (T10625) (4) в левый и правый лонжерон.

8. Отверните наружные болты (6) слева и справа от подрамника.

9. Вместо болтов крепления вкрутите длинные направляющие стержни (T10625) (3) слева и справа от подрамника.

10. Вставьте в стержни шплинты (5).

11. Отверните болты крепления (2) с лонжеронов слева и справа.

12. Потяните балку переднего бампера с навесным оборудованием (1) на направляющие стержни в направлении стрелки. При этом будьте осторожны со жгутами проводов. При необходимости отсоедините электрические разъемы.

13. Отсоедините жгуты проводов от балки переднего бампера.

Примечание:
Для последующих этапов работы потребуется помощь второго механика.

14. Извлеките шплинты (5).

15. Снимите балку переднего бампера (1) с направляющих стержней (T10625).

Установка

1. С помощью второго механика сдвиньте балку переднего бампера (1) в направлении стрелки и расположите ее на направляющих стержнях (T10625).

2. Вставьте в стержни шплинты (5).

3. Вкрутите болты крепления (2), но не затягивайте их.

4. Выкрутите длинные направляющие стержни (T10625) (3) слева и справа из подрамника.

5. Вкрутите наружные болты крепления (6), но не затягивайте их.

6. Выкрутите короткие направляющие стержни (T10625) (4) слева и справа из лонжерона.

7. Вкрутите внутренние болты крепления (6), но не затягивайте их.

8. Дальнейшая установка выполняется в обратной последовательности.

9. Затяните болты крепления (2) и (6).

Задний бампер

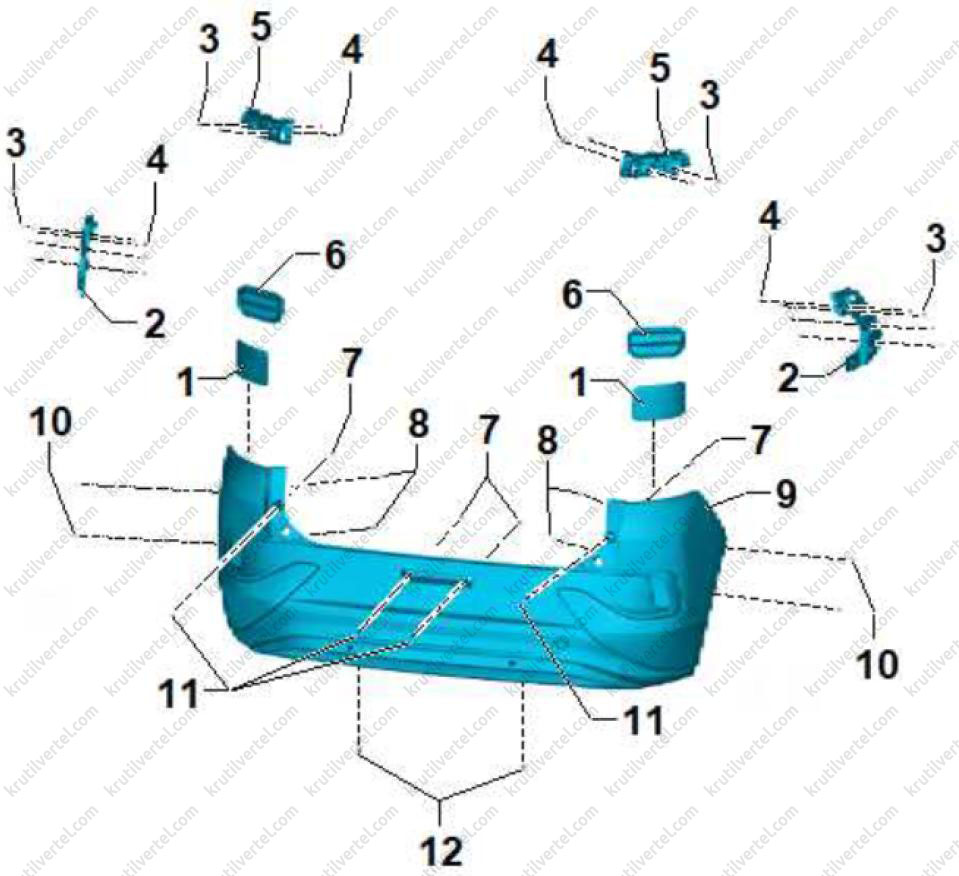

Составные элементы

Примечание:
В зависимости от варианта модели следует учитывать некоторые отличия в конструкции облицовки бампера.

Облицовка бампера:

1. Демпферы.
2. Направляющий профиль.
3. Болт крепления, 12 шт., момент затяжки 3 Н∙м.
4. Распорная гайка, 12 шт.
5. Направляющий профиль.
6. Дефлектор принудительной вентиляции салона.
7. Распорная гайка, 4 шт.
8. Распорная гайка, 4 шт.
9. Облицовка бампера.
10. Болт крепления, 4 шт., момент затяжки 2 Н∙м.
11. Болт крепления, 4 шт., момент затяжки 2 Н∙м.
12. Распорная гайка, 2 шт.

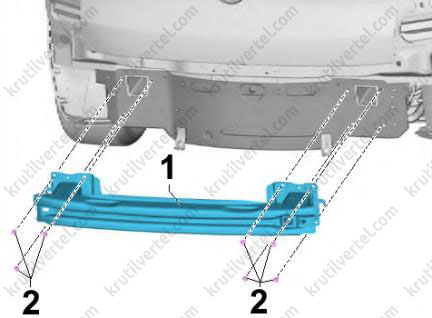

Балка бампера:

1. Балка бампера. Болт крепления, 7 шт., момент затяжки 20 Н∙м.

Снятие и установка облицовки заднего бампера

Примечание:
- В зависимости от варианта модели следует учитывать некоторые отличия в работах по снятию и установке облицовки заднего бампера.
- В качестве примера все работы ниже показаны на левой стороне автомобиля.

1. Снимите задние фонари с боковых панелей.

2. Отсоедините накладку колесной арки в области облицовки бампера.

3. Отсоедините подкрылок в области облицовки бампера.

4. Отверните болты крепления (1).

5. Снимите распорные заклепки (1).

Примечание:
Для последующих этапов работы потребуется помощь второго механика.

6. Отсоедините облицовку бампера (1) в направлении стрелки (A ) от направляющей и удерживайте ее в таком положении.

7. Снимите облицовку бампера (1) в направлении стрелки (B).

8. Отсоедините электрические разъемы и окончательно снимите облицовку.

9. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Установка возможна только при участии второго механика.
• При установке облицовки заднего бампера следите за правильным положением подкрылка.
• Фиксаторы должны заблокироваться с характерным щелчком.
• Проконтролируйте зазоры.

Снятие и установка балки заднего бампера

1. Снимите облицовку заднего бампера.

2. Отверните болты крепления (2).

3. Поднимите балку бампера (1) с направляющими (4) в направлении стрелки наружу и отсоедините ее от фиксаторов (3).

4. Установка выполняется в обратной последовательности.

Наружное оснащение

Спойлер

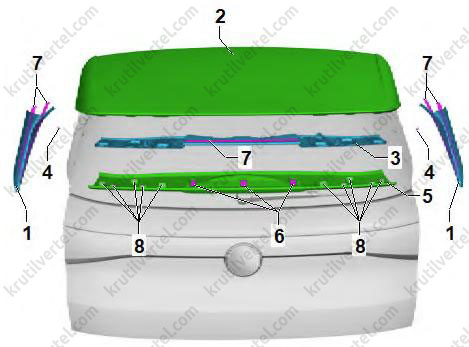

Составные элементы

1. Боковой спойлер.
2. Спойлер (может быть заменен только вместе с дверью багажного отделения).
3. Держатель для накладки спойлера.
4. Болт крепления, 2 шт., момент затяжки 2 Н∙м.
5. Накладка спойлера (с верхним стоп-сигналом (M25)).
6. Лента-липучка.
7. Клейкая лента.
8. Фиксатор, 10 шт.

Указания по снятию/установке деталей с клейкой лентой

1. Приклеенные детали невозможно снять без повреждения.

2. Используйте промышленный фен (V.A.G 1416) для нагрева деталей в области склеиваемых поверхностей перед снятием.

3. Все места соединения необходимо очистить от загрязнения с помощью средства для удаления (VAS 6349), чтобы избежать повреждений лакокрасочного покрытия.

4. Убедитесь, что на склеиваемых поверхностях нет пыли и жира.

5. Деталь должна быть приклеена на место сразу после очистки.

6. Не снимайте защитную подложку до непосредственного начала установки.

7. Рабочая температура составляет около 21 °C.

Снятие и установка накладки спойлера

Снятие

1. Снимите накладку (2) в направлении стрелки (А) со спойлера (1).

2. Отсоедините электрический разъем (4) от верхнего стоп-сигнала (M25) (3).

Установка

1. Проверьте все крепления (1) на наличие повреждений.

2. Подсоедините электрический разъем (3) к верхнему стоп-сигналу (M25) (4).

3. Установите накладку (2) на держатель (5) и выровняйте ее.

4. Вставьте фиксаторы (1) в отверстия на держателе (5).

5. Вставьте ленту-липучку (6) в область верхнего стоп-сигнала (M25) (4).

Снятие и установка бокового спойлера

Снятие

1. Снимите накладку спойлера.

2. Отверните болт крепления (5).

3. С помощью промышленного фена (V.A.G 1416) нагрейте боковой спойлер (1) в области склеиваемой поверхности (2).

4. Сожмите фиксаторы (3) в направлении стрелки (A).

5. Снимите боковой спойлер (1) в направлении стрелки (B) с крышки двери багажного отделения (4).

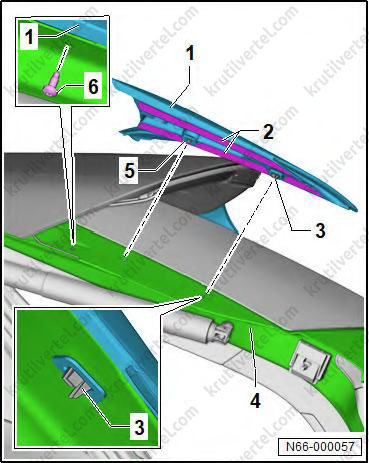

Установка

1. Соблюдайте указания по установке.

2. Снимите защитную подложку с клейкой ленты (2).

3. Установите боковой спойлер (1) с центрирующим штифтом (5) и фиксаторами (3) на дверь багажного отделения (4) и выровняйте его.

4. Прижмите боковой спойлер (1) к двери багажного отделения (4). Убедитесь, что фиксаторы (3) правильно вошли в зацепление с дверью багажного отделения (4).

5. Затяните болт крепления (6).

Снятие и установка держателя для накладки спойлера

Снятие

1. Снимите накладку спойлера.

2. С помощью промышленного фена (V.A.G 1416) держатель (1) в области склеиваемой поверхности (2) и снимите его со спойлера (3).

3. С помощью имеющегося в продаже клина отсоедините фиксаторы (4) от двери багажного отделения (5).

4. Снимите шланг для омывающей жидкости (6) с держателя (1).

5. Снимите держатель (1).

Установка

1. Соблюдайте указания по установке.

2. Установите шланг для омывающей жидкости (7) на держатель (1).

3. Снимите защитную подложку с клейкой ленты (2).

4. Вставьте центрирующие штифты (5) в дверь багажного отделения (6).

5. Установите держатель (1). Убедитесь, что фиксаторы (4) правильно вошли в зацепление с дверью багажного отделения (6).

6. Плотно прижмите держатель (1) в области склеиваемой поверхности к спойлеру (3).

7. Установите накладку спойлера.

Наружная накладка стойки А

Примечание:
В качестве примера работы ниже показаны на левой стороне автомобиля.

Снятие

Используйте имеющийся в продаже клин, чтобы снять накладку стойки А (1) с резиновых втулок (2).

Установка

1. Важно: если крепежные штифты (2) повреждены, накладку стойки А необходимо заменить новой.

2. Вставьте накладку стойки А (1) крепежными штифтами (2) в резиновые втулки (3).

Подкрылки, брызговик

Примечание:
В качестве примера все работы ниже показаны на левой стороне автомобиля.

Снятие и установка переднего подкрылка

Примечание:
Чтобы болты крепления были лучше видны, колесо на иллюстрациях не показано.

1. Снимите распорные заклепки (3).

2. Отверните болты крепления (4).

Примечание:
Момент затяжки: 2 Н∙м.

3. Снимите крышку (1) в направлении стрелки (A).

4. Снимите передний подкрылок (2).

5. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Защелкните крышку (1) в направлении стрелки (A).
• Выровняйте передний подкрылок (2).

• Важно: автомобиль должен стоять на колесах.
• Закрепите крышку (1) с помощью распорных заклепок (2).

Снятие и установка заднего подкрылка

1. Снимите заднее колесо.

2. Отверните болты крепления (2).

Примечание:
Момент затяжки: 2 Н∙м.

3. Снимите задний подкрылок (1).

4. Установка выполняется в обратной последовательности.

Снятие и установка брызговика

1. Снимите задний подкрылок.

2. Отверните болты крепления (2).

Примечание:
Момент затяжки: 2 Н∙м.

3. Снимите брызговик.

4. Установка выполняется в обратной последовательности.

Наружное зеркало заднего вида

Примечание:
В качестве примера все работы ниже показаны на левой стороне автомобиля.

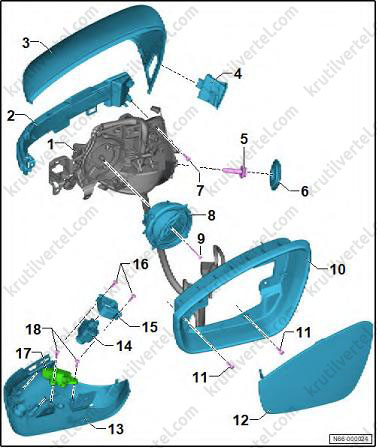

Составные элементы

1. Основание зеркала.
2. Лампа повторителя указателя поворота со стороны водителя (L131) / лампа повторителя указателя поворота со стороны пассажира (L132).
3. Верхняя крышка зеркала.
4. Контрольная лампа ассистента смены полосы движения в левом наружном зеркале (K312) / контрольная лампа ассистента смены полосы движения в левом наружном зеркале (K311) (в зависимости от комплектации/версии).
5. Болт крепления, момент затяжки 20 Н·м.
6. Заглушка.
7. Болт крепления, момент затяжки 0,8 Н·м.
8. Регулировочный узел зеркала.
9. Болт крепления, момент затяжки 0,8 Н·м.
10. Накладка зеркала.
11. Болт крепления, 2 шт., момент затяжки 0,8 Н·м.
12. Зеркальный элемент.
13. Нижняя крышка зеркала.
14. Левая камера вспомогательных систем водителя (R244) / правая камера вспомогательных систем водителя (R245) (в зависимости от комплектации/версии).
15. Кронштейн камеры (в зависимости от комплектации/версии).
16. Болт крепления, 2 шт., момент затяжки 0,8 Н·м (в зависимости от комплектации/версии).
17. Лампа подсветки входа в наружном зеркале со стороны водителя (W52) / лампа подсветки входа в наружном зеркале со стороны переднего пассажира (W53) (в зависимости от комплектации/версии).
18. Болт крепления, 2 шт., момент затяжки 0,8 Н·м (в зависимости от комплектации/версии).

Снятие и установка наружного зеркала заднего вида

Примечание:
В новом наружном зеркале заднего вида количество жгутов проводов и электрических разъемов соответствует максимальной комплектации автомобиля. Электрические разъемы, которые не потребуются, должны быть закреплены, чтобы они не создавали постороннего шума.

1. Снимите обивку передней двери.

2. Разблокируйте и отсоедините электрические разъемы (3).

3. Снимите заглушку (4).

4. Отверните болт крепления (5).

5. Снимите наружное зеркало (1) в направлении стрелки (A). При этом пропустите втулку (6) со жгутом проводов через отверстие в направлении стрелки (B) наружу из двери (2).

6. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты: используйте дополнительные инструменты, чтобы ввести втулку со жгутом проводов в дверь.

Снятие и установка зеркального элемента

Внимание:
Существует опасность порезов рук и повреждения глаз осколками стекла. Риск получения резаных ран.
– Надевайте защитные очки.
– Надевайте защитные перчатки.

1. Защитите лакокрасочное покрытие на кромке корпуса, оклеив ее, например, клейкой лентой на тканевой основе.

2. Вдавите нижнюю часть зеркального элемента (1) в корпус зеркала.

3. Отожмите зеркальный элемент (1) с помощью монтажного рычага (80-200) (4) от регулировочного узла зеркала (2).

4. Отклоните зеркальный элемент (1) в сторону по направлению стрелки (А) и отсоедините имеющиеся разъемы (3) нагревательного элемента на обратной стороне зеркала.

5. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Прижмите зеркальный элемент по центру к регулировочному узлу зеркала в корпусе. Зеркальный элемент должен отчетливо зафиксироваться со щелчком.

Примечание:
Надавливайте только на середину зеркального элемента!

• Выполните функциональную проверку.

Снятие и установка регулировочного узла зеркала

1. Снимите зеркальный элемент.

2. Отверните болт крепления (3) и снимите регулировочный узел зеркала (1) с основания зеркала.

3. Поверните регулировочный узел зеркала (1) в сторону, разблокируйте и отсоедините электрический разъем (2).

4. Установка выполняется в обратной последовательности.

Снятие и установка накладки зеркала

1. Снимите зеркальный элемент.

2. Отверните болты крепления (2).

3. Разблокируйте фиксаторы (3) (стрелки A).

4. Снимите накладку зеркала (1) в направлении стрелки (B).

5. Установка выполняется в обратной последовательности.

Снятие и установка верхней крышки зеркала

1. Снимите накладку зеркала.

2. Осторожно разблокируйте наружную часть верхней крышки зеркала (1) в направлении стрелки (A).

3. Снимите верхнюю крышку зеркала (1) в направлении стрелки (B) с крепления зеркала.

Снятие и установка нижней крышки зеркала

1. Снимите верхнюю крышку зеркала.

2. Освободите фиксирующие зажимы (стрелки).

3. Снимите нижнюю крышку зеркала (1) в направлении стрелки (A) с крепления зеркала.

4. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты: прижмите нижнюю крышку зеркала, пока не услышите щелчок фиксации.
