Стояночная тормозная система Volkswagen ID.4 с 2020 года
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
нет тормозов Volkswagen ID, прокачка тормозов Volkswagen ID, схема тормозной системы Volkswagen ID, ремонт тормозной системы Volkswagen ID, неисправности тормозной системы Volkswagen ID
6. Стояночная тормозная система

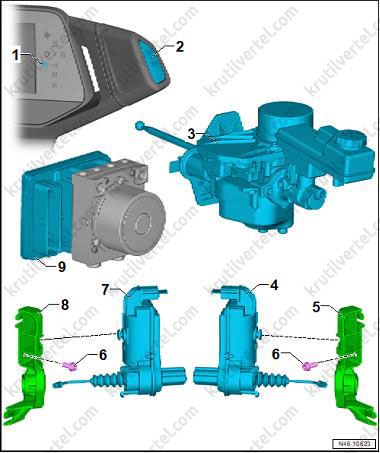

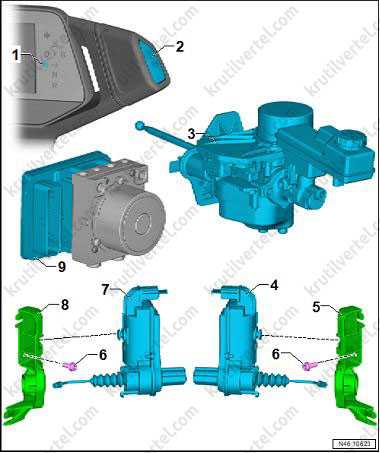

Обзор мест установки компонентов системы
- Контрольная лампа электромеханического стояночного тормоза (K213).
- Клавиша электромеханического стояночного тормоза (E538).
- Усилитель тормозов (NX6).
- Правый электродвигатель стояночного тормоза (V283).
- Кронштейн.
- Болт крепления, момент затяжки 8 Н·м.
- Левый электродвигатель стояночного тормоза (V282).
- Кронштейн.
- Блок управления электромеханическим стояночным тормозом (J540).
Снятие и установка блока управления электромеханическим стояночным тормозом (J540)
Блок управления электромеханическим стояночным тормозом (J540) встроен в блок управления ABS (J104) и не может быть заменен отдельно.
Снятие и установка электродвигателя стояночного тормоза (V282) / (V283)
Примечание:
В качестве примера работы ниже показаны на левой стороне автомобиля.
1. Важно: перед отсоединением электрического разъема двигателя стояночного тормоза зажигание должно быть выключено не менее 30 секунд.
2. Снимите тормозные колодки и отсоедините трос стояночного тормоза от тормозной колодки.
3. Отсоедините электрический разъем (2) от двигателя стояночного тормоза (1).
4. Нажмите на фиксирующий выступ в кронштейне и выверните электродвигатель стояночного тормоза из кронштейна.
5. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты: выполните базовую настройку системы с помощью диагностического тестера автомобиля.
