Кузовные размеры и зазоры Volkswagen ID.4 с 2020 года
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
кузов Volkswagen ID, ремонт кузова Volkswagen ID, кузовные размеры Volkswagen ID
3. Кузовные размеры и зазоры
Зазоры в кузовных панелях
Примечание:
Для проверки и регулировки зазоров в кузовных панелях рекомендуется использовать набор плоских щупов (3371).

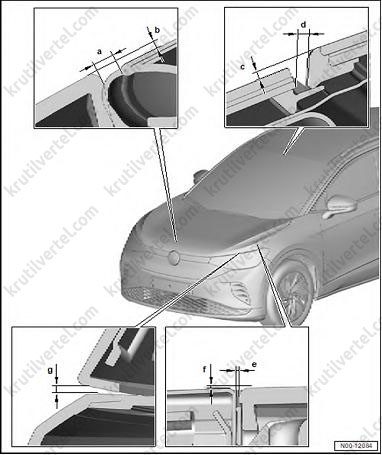

Передняя часть кузова
| Размер | Значение | Наименование |
| a | 3,7 мм ±0,7 мм | Зазор между капотом и бампером |
| b | 1,2 мм ±0,6 мм | Разница в высоте между капотом и бампером |
| c | -2,1 мм ±0,8 мм | Разница в высоте между ветровым стеклом и крышей |
| d | 3,3 мм ±0,5 мм | Зазор между ветровым стеклом и крышей |
| e | 0,5 мм ±0,5 мм | Зазор между крылом и бампером |
| f | 0,0 мм ±0,5 мм | Разница в высоте между крылом и бампером |
| g | 1,9 мм ±0,5 мм | Зазор между фарой и бампером |

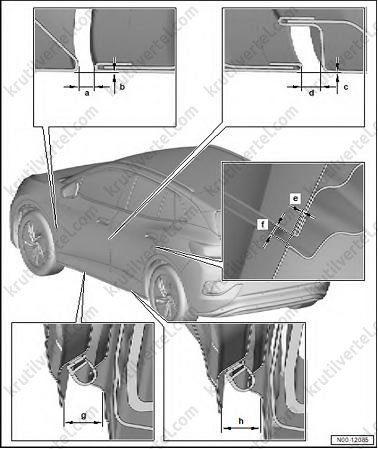

Средняя часть кузова
| Размер | Значение | Наименование |
| a | 3,5 мм ±0,5 мм | Зазор между крылом и передней дверью |
| b | 0,0 мм ±0,1 мм | Разница в высоте между крылом и передней дверью |
| c | 0,0 мм ±0,5 мм | Разница в высоте между передней и задней дверью |
| d | 4,4 мм ±0,5 мм | Зазор между передней и задней дверью |
| e | 0,0 мм ±0,5 мм | Разница в высоте между задней дверью и боковой панелью кузова |
| f | 3,5 мм ±0,5 мм | Зазор между задней дверью и боковой панелью кузова |
| g | 7,3 мм ±1,0 мм | Зазор между передней дверью и порогом |
| h | 7,5 мм ±1,0 мм | Зазор между задней дверью и порогом |

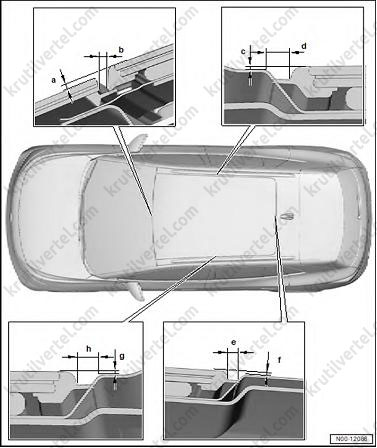

Стеклянная панель крыши
| Размер | Значение | Наименование |
| a | -2,1 мм ±0,8 мм | Разница в высоте между ветровым стеклом и стеклянной панелью |
| b | 3,3 мм ±0,5 мм | Зазор между ветровым стеклом и стеклянной панелью |
| c | 0,4 мм | Разница в высоте между крышей и стеклянной панелью |
| d | 4,8 мм | Зазор между крышей и стеклянной панелью |
| e | 4,8 мм | Зазор между крышей и стеклянной панелью |
| f | 0,8 мм ±1,0 мм | Разница в высоте между крышей и стеклянной панелью |
| g | 0,4 мм | Разница в высоте между крышей и стеклянной панелью |
| h | 4,8 мм | Зазор между крышей и стеклянной панелью |

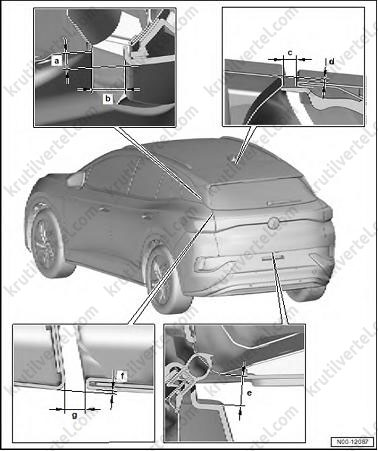

Задняя часть кузова
| Размер | Значение | Наименование |
| a | -1,6 мм ±0,8 мм | Разница в высоте между стойкой C кузова и задним спойлером |
| b | 6,1 мм ±0,8 мм | Зазор между стойкой C кузова и задним спойлером |
| c | 5,0 мм ±0,5 мм | Зазор между крышей и дверью багажного отделения |
| d | -1,2 мм ±0,8 мм | Разница в высоте между крышей и дверью багажного отделения |
| e | 13,5 мм | Зазор между бампером и дверью багажного отделения |
| f | -1,0 мм ±0,5 мм | Разница в высоте между боковой панелью кузова и дверью багажного отделения |
| g | 4,0 мм ±0,5 мм | Зазор между боковой панелью кузова и дверью багажного отделения |

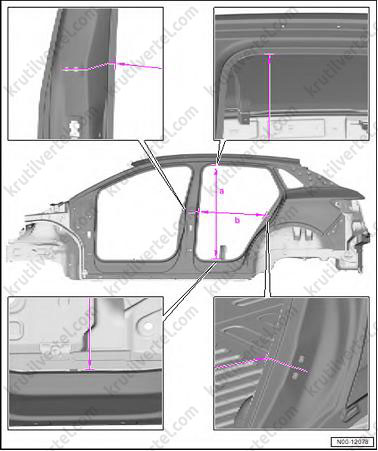

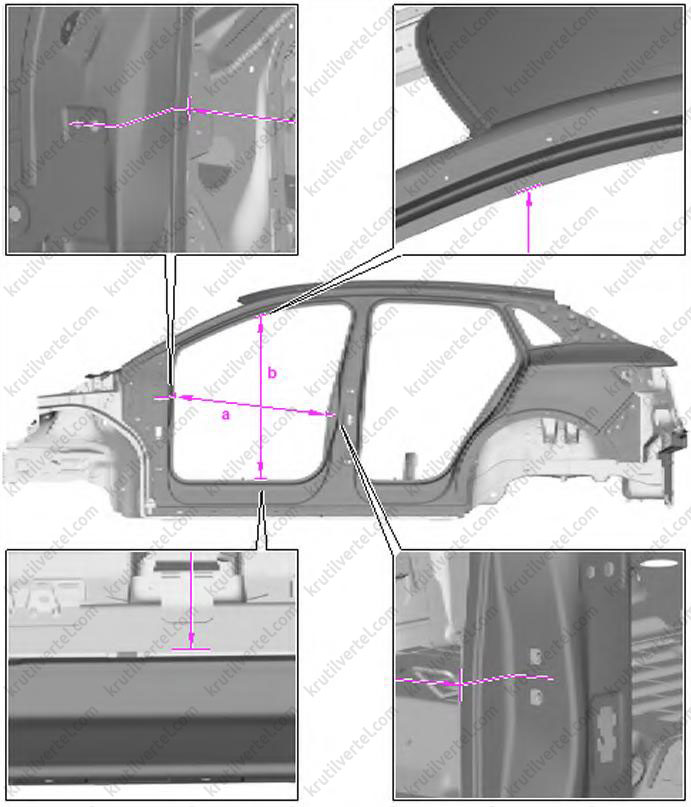

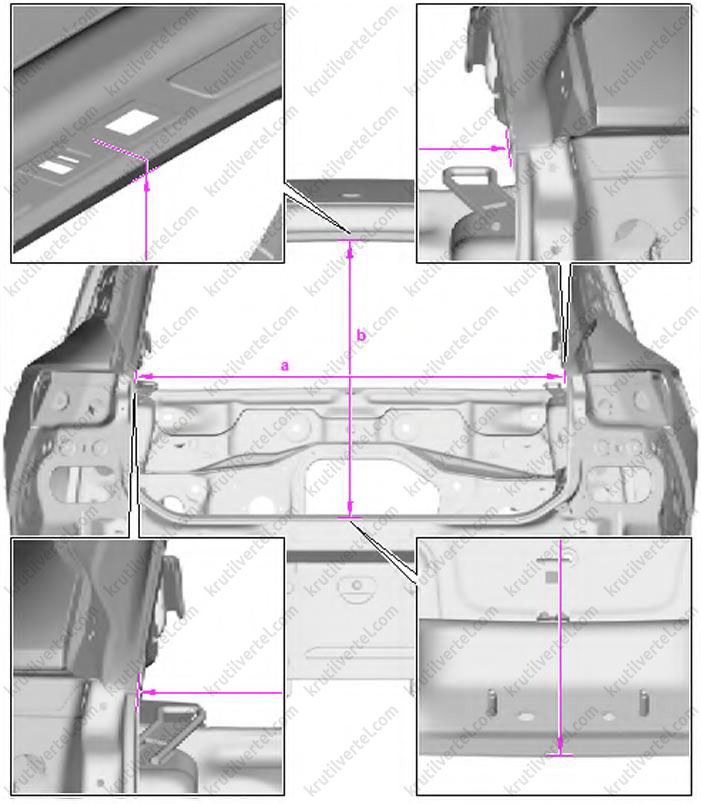

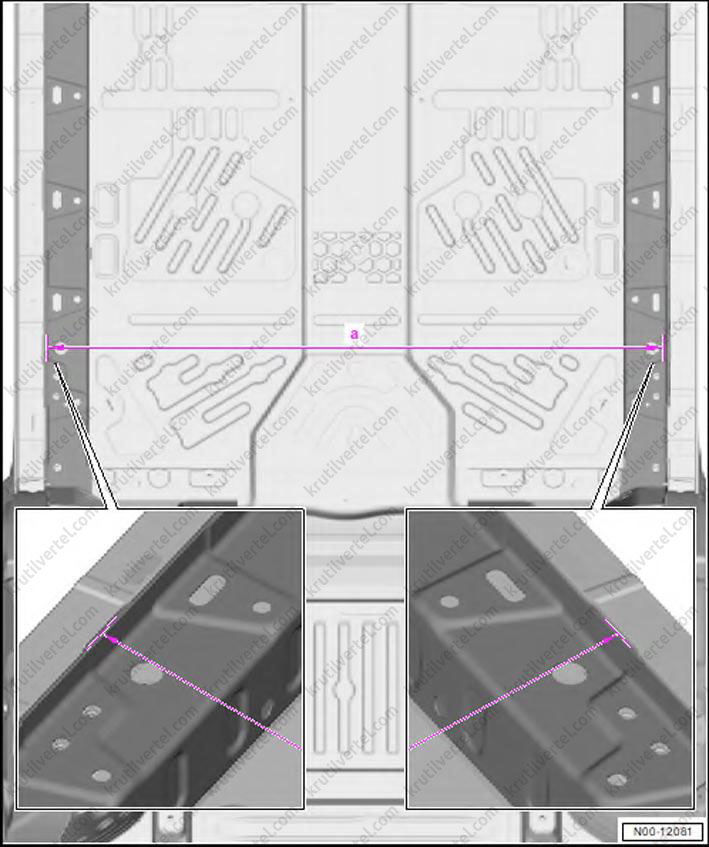

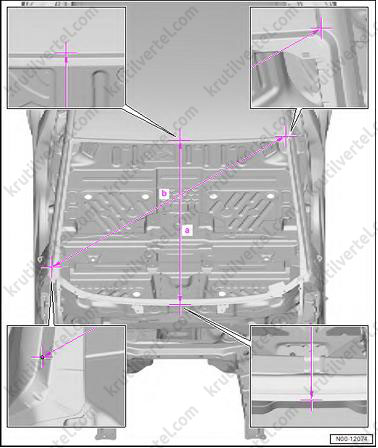

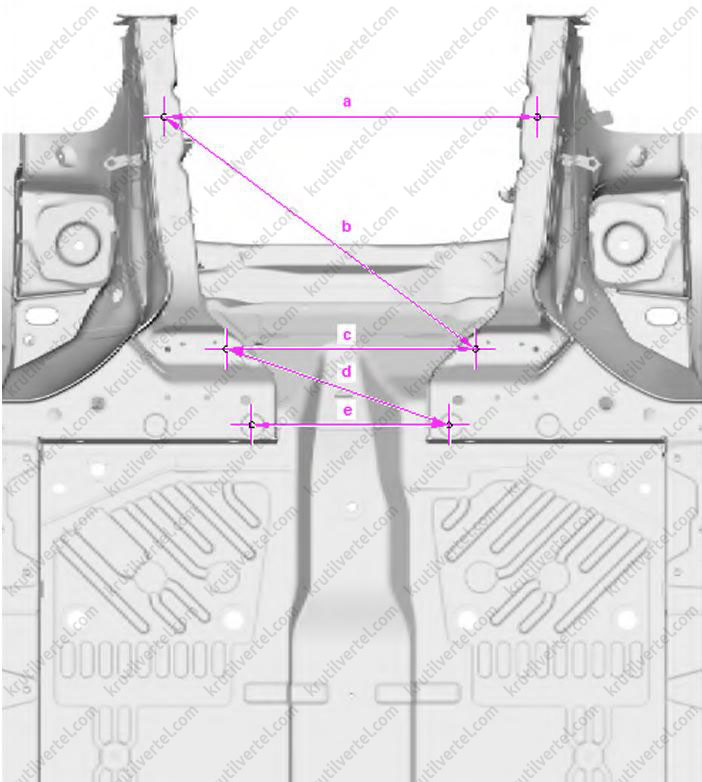

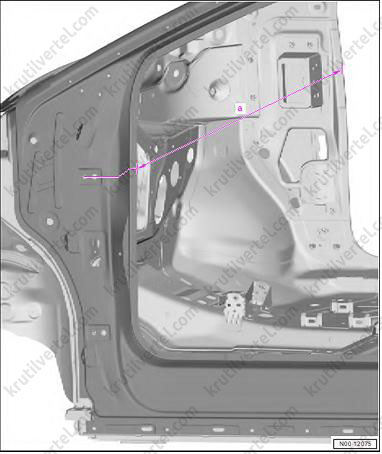

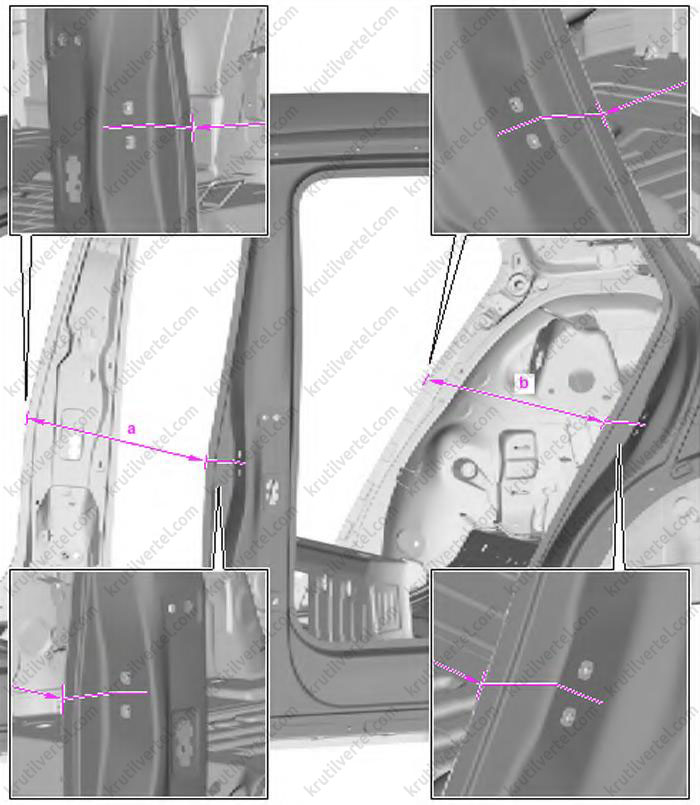

Кузовные размеры
Примечание:
- Указанные размеры служат только для контроля геометрии кузова. Размеры определяются набором кондукторов.
- Перед проведением измерений необходимо удалить болты, заглушки, облицовки и навесное оборудование.
- Для определения размеров кузова следует использовать телескопическую линейку (VAS 5159) или (VAS 5160).
- Чтобы избежать неточности при измерениях, измерительные наконечники должны быть всегда одной длины.

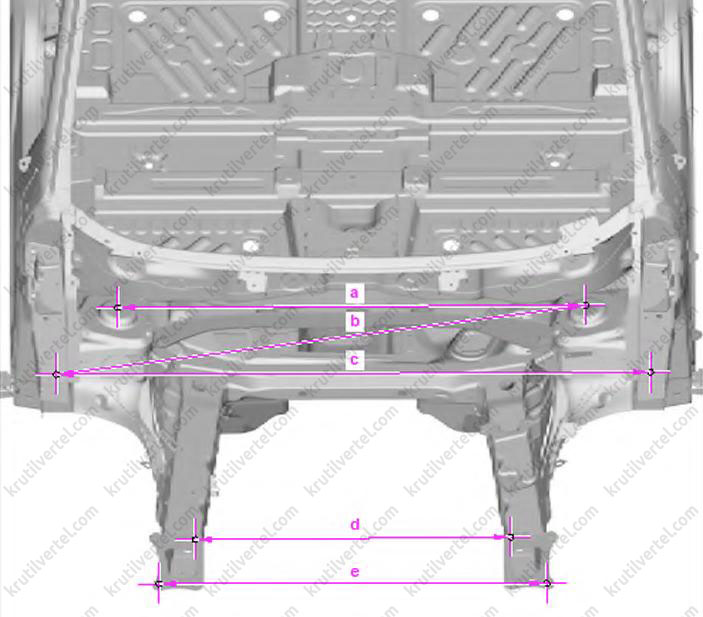

Передняя часть кузова
| Размер | Значение | Наименование |
| a | 1155 мм ±2,0 мм | Размер кузова между колесными арками |
| b | 1327 мм ±2,0 мм | Диагональный размер кузова между верхним правым лонжероном и левой колесной аркой |
| c | 1467 мм ±2,0 мм | Размер кузова между верхними лонжеронами |
| d | 782 мм ±2,0 мм | Размер кузова между внутренними верхними отверстиями в лонжероне |
| e | 959 мм ±2,0 мм | Размер кузова между наружными нижними отверстиями в лонжероне |
