Стеклоочистители и стеклоомыватели Volkswagen ID.4 с 2020 года

4. Стеклоочистители и стеклоомыватели

Примечание:
Процедуры “Установка очистителя ветрового стекла в сервисное положение” и “Снятие и установки щетки стеклоочистителя” см. в соответствующем параграфе главы 1 данного руководства.

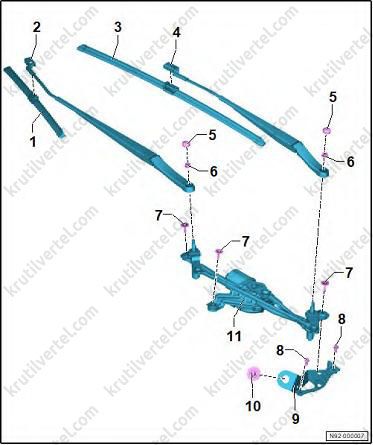

Очиститель ветрового стекла

Составные элементы

1. Щетка очистителя ветрового стекла со стороны переднего пассажира.
2. Рычаг очистителя ветрового стекла со стороны переднего пассажира.
3. Щетка очистителя ветрового стекла со стороны водителя.
4. Рычаг очистителя ветрового стекла со стороны водителя.
5. Колпачок, 2 шт.
6. Гайка крепления, 2 шт., момент затяжки 20 Н·м.
7. Болт крепления, 3 шт.
8. Болт крепления, 2 шт., момент затяжки 8 Н·м.
9. Монтажный кронштейн.
10. Болт крепления, момент затяжки 20 Н·м.
11. Блок управления электродвигателя очистителя ветрового стекла (J400) (с электродвигателем очистителя (V)).

Снятие и установка рычагов очистителя

1. Установите очиститель ветрового стекла в сервисное положение.

2. Используя подходящую отвертку, снимите колпачки (3) с рычагов очистителя (1).

3. Ослабьте гайки крепления (2) на несколько оборотов.

4. Установите съемник (T10369/2) (A) на рычаги очистителя (3).

Внимание:
Опасность повреждения рычага очистителя. Всегда используйте съемник (T10369/2).

5. Установите оправку (2) на ось очистителя.

6. Вращайте болты (1) по часовой стрелке, пока рычаги очистителя (3) не будут сняты с осей.

7. Снимите съемник (T10369/2) (A) с рычагов очистителя (3).

8. Окончательно отверните гайки крепления (4).

9. Снимите рычаги очистителя (3).

10. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Включите зажигание.
• Выполните кодирование электродвигателя очистителя.
• Включите “однократный цикл очистки ветрового стекла” и приведите рычаги очистителя в исходное положение.
• Надвиньте оба рычага очистителя на оси, чтобы они находились примерно в исходном положении.
• Затяните гайки крепления рычагов с усилием от руки.
• Отрегулируйте положения рычагов очистителя.

Регулировка положения рычагов очистителя

1. Включите зажигание.

2. Выполните кодирование электродвигателя очистителя.

3. Включите “однократный цикл очистки ветрового стекла” и приведите рычаги очистителя в исходное положение.

4. Выключите зажигание.

5. Ослабьте гайки крепления рычагов очистителя.

6. Отрегулируйте рычаги очистителя:

Сторона водителя:

• Расстояние (а) между концом щетки очистителя и крышкой воздухозаборной камеры (2) на нижнем крае ветрового стекла должно быть 12 мм.
• Отрегулируйте положение щетки очистителя, переместив рычаг очистителя (1).

Сторона переднего пассажира:

• Расстояние (b) между концом щетки очистителя и крышкой воздухозаборной камеры (2) на нижнем крае ветрового стекла должно быть 13 мм.
• Отрегулируйте положение щетки очистителя, переместив рычаг очистителя (1).

Продолжение описания общих работ:

7. Затяните гайки крепления рычагов очистителя.

8. Включите зажигание.

9. Включите “однократный цикл очистки ветрового стекла” и приведите рычаги очистителя в исходное положение.

10. Выключите зажигание.

11. Проверьте регулировку рычагов очистителя.

12. Установите колпачки на рычаги очистителя.

Снятие и установка электродвигателя очистителя (V)

В случае замены электродвигателя очистителя, необходимо выполнить план диагностики по замене электродвигателя:

1. Выполните функцию “Замена электродвигателя очистителя” с помощью диагностического тестера автомобиля.

Продолжение описания общих работ:

2. Снимите крышку воздухозаборной камеры.

3. Отверните болты крепления (1).

Внимание:
Опасность защемления подвижными и вращающимися деталями крепления очистителя: не удерживайте крепление очистителя в области вращающихся деталей.

4. Отсоедините электрический разъем (2).

5. Снимите электродвигатель очистителя ветрового стекла (3).

6. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Затяните болты крепления электродвигателя очистителя до указанного момента затяжки и в указанной последовательности:

После замены электродвигателя очистителя необходимо завершить план диагностики по замене блока управления:

• Завершите функцию “Замена электродвигателя очистителя” с помощью диагностического тестера автомобиля.

Кодирование электродвигателя очистителя

При установке рычага очистителя на электродвигатель очистителя необходимо включить функцию самоблокировки электродвигателя очистителя. Для этого электродвигатель очистителя необходимо закодировать.

Примечание:
- Отключить функцию самоблокировки невозможно.
- Для нового электродвигателя очистителя и для электродвигателя очистителя, у которого активирована функция самоблокировки, эта функция автоматически отключается после 100 циклов очистки.

Выполните кодирование электродвигателя очистителя с помощью диагностического тестера автомобиля.

Снятие и установка датчика дождя и освещенности (G397)

Примечание:
- Датчик дождя и освещенности (G397) с датчиком влажности воздуха климатической установки (G260) и фотодатчиком интенсивности солнечного излучения (G107) в дальнейшем будем именовать “датчик дождя и освещенности”.
- При замене датчика дождя и освещенности на датчик дождя и освещенности с другим номером детали, датчик дождя и освещенности необходимо кодировать с помощью диагностического тестера автомобиля.

1. Снимите внутреннее зеркало заднего вида.

2. Разблокируйте фиксирующий зажим (1) в местах, указанных стрелками.

3. Начиная сверху, осторожно подденьте и извлеките датчик дождя и освещенности (2) из фиксирующей рамки на ветровом стекле.

Внимание:
Опасность повреждения силиконового слоя датчика в случае слишком быстрого снятия: выждите не менее одной минуты после разблокировки фиксирующего зажима, чтобы дать силиконовому слою распрямиться.

4. Отсоедините электрический разъем (3) и снимите датчик дождя и освещенности (2).

5. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Перед установкой тщательно очистите поверхность ветрового стекла в пределах фиксирующей рамки датчика дождя и освещенности. Полностью удалите со стекла остатки силиконового слоя.
• Если поверхность силиконового слоя на датчике дождя и освещенности загрязнена, ее можно очистить, наклеив и затем сняв одну или несколько клейких лент.

Внимание:
Риск повреждения силиконового слоя датчика дождя и освещенности. При установке поверхность датчика дождя и освещенности не должна быть загрязнена или повреждена.

• Нажмите на захваты в направлении стрелок (A).
• Снимите защитный колпачок (1) в направлении стрелки (B).

• Вставьте датчик дождя и освещенности в фиксирующую рамку на ветровом стекле.
• Нажмите на фиксирующий зажим (1) в направлении стрелок до щелчка (см. иллюстрацию выше).

Внимание:
Сбои в работе датчика дождя и освещенности. Если пузырьки на контактной поверхности не исчезли через 10 минут, снимите датчик дождя и освещенности и установите заново.

• Подсоедините электрический разъем датчика.
• В случае замены датчика дождя и освещенности новым, выполните план диагностики по его замене с помощью диагностического тестера автомобиля.

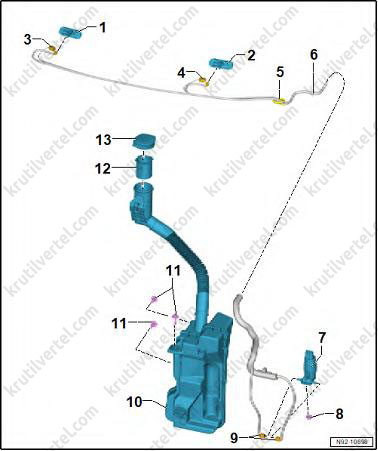

Омыватель ветрового стекла

Составные элементы

1. Правая форсунка омывателя (в зависимости от комплектации/версии автомобиля).
2. Левая форсунка омывателя (в зависимости от комплектации/версии автомобиля).
3. Электрический разъем для нагревательного резистора правой форсунки омывателя (Z21) (в зависимости от комплектации/версии автомобиля).
4. Электрический разъем для нагревательного резистора левой форсунки омывателя (Z20) (в зависимости от комплектации/версии автомобиля).
5. Втулка.
6. Шланг омывающей жидкости.
7. Насос омывателя ветрового и заднего стекол (V59).
8. Уплотнительная втулка.
9. Муфты шлангов омывателя для насоса омывателей ветрового и заднего стекол.
10. Бачок омывателя (с датчиком уровня жидкости в бачке омывателя (G33)).
11. Болт крепления, 3 шт., момент затяжки 8 Н∙м.
12. Сетчатый фильтр.
13. Крышка заливной горловины.

Снятие и установка бачка омывателя

1. Снимите передний левый подкрылок.

2. Подставьте под бачок омывателя обычный поддон для сбора жидкости.

3. Разблокируйте фиксатор (2).

4. Извлеките заливную горловину (1) вверх из крепления на держателе замка (3).

Примечание:
Для наглядности последующие операции показаны при снятой облицовке бампера.

Внимание:
Опасность потери герметичности: разъединение бачка омывателя и заливного патрубка не предусмотрено.

5. Отсоедините электрические разъемы (2) и (5).

6. Разблокируйте и отсоедините шланги (4) от насоса омывателей ветрового и заднего стекол (3).

7. Отсоедините держатель (1) жгута проводов от бачка омывателя.

8. Отверните болты крепления (1).

9. Выведите бачок омывателя (2) из направляющих и извлеките.

10. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты: для предотвращения неправильного подсоединения шлангов омывателей к насосу омывателей ветрового и заднего стекол соединения на насосе омывателей и на шлангах имеют цветовую маркировку. При сборке соединения шлангов омывателя должны подсоединяться к штуцерам насоса омывателей ветрового и заднего стекол соответствующего цвета.

Снятие и установка насоса омывателя ветрового и заднего стекол (V59)

1. Отсоедините передний левый подкрылок.

2. Подставьте под бачок омывателя обычный поддон для сбора жидкости.

3. Отсоедините электрический разъем (2).

4. Извлеките насос омывателей ветрового и заднего стекол (1) по направлению вверх.

5. Разблокируйте и отсоедините шланги омывающей жидкости (3).

6. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Для предотвращения неправильного подсоединения шлангов омывателей к насосу омывателей ветрового и заднего стекол соединения на насосе омывателей и на шлангах имеют цветовую маркировку. При сборке муфты шлангов омывателя должны подсоединяться к штуцерам насоса омывателей ветрового и заднего стекол соответствующего цвета.
• Проверьте уплотнительные втулки на предмет повреждения и правильность посадки.

Снятие и установка форсунок омывателя

1. Откройте капот.

2. Нажмите на форсунку омывателя в направлении стрелки (A).

3. Поверните форсунку в направлении стрелки (B) и слегка ее извлеките.

4. Ослабьте фиксирующий зажим (1) в направлении стрелки.

5. Отсоедините муфту шланга омывающей жидкости (2).

6. Отсоедините электрический разъем (4).

7. Снимите форсунку омывателя (3).

8. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

Внимание:
Опасность потери герметичности штуцера шланга омывающей жидкости: при подсоединении шланга его фиксирующий зажим должен зафиксироваться на штуцере шланга с отчетливым щелчком.

• Начиная сверху, вставьте форсунку омывателя в монтажное отверстие, чтобы она зафиксировалась с отчетливым щелчком.
• Отрегулируйте форсунки омывателя.

Регулировка форсунок омывателя

Регулировка задана конструкцией форсунок омывателя. Незначительные отклонения по высоте струй омывателя могут, однако, быть выравнены на одинаковую высоту: отрегулируйте факел распыла форсунки, повернув регулятор (2) с помощью отвертки.

• “По часовой стрелке” ниже.
• “Против часовой стрелки” выше.

1. Панель капота перед ветровым стеклом.
2. Регулятор форсунки.
3. Сопло форсунки.
4. Капот.

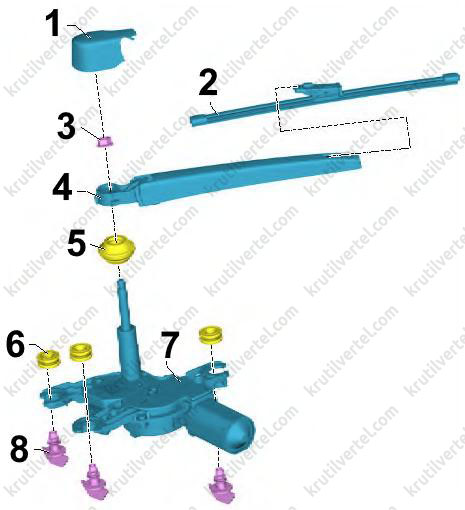

Очиститель заднего стекла

Составные элементы

1. Крышка.
2. Щетка очистителя заднего стекла.
3. Гайка крепления, момент затяжки 12 Н∙м.
4. Рычаг очистителя заднего стекла.
5. Уплотнитель в заднем стекле.
6. Резиновое кольцо, 3 шт.
7. Электродвигатель очистителя заднего стекла (V12).
8. Удерживающий зажим, 3 шт. (заменять новым после каждого снятия).

Снятие и установка рычага очистителя

1. Включите зажигание.

2. Включите “очиститель заднего стекла” и приведите вал электродвигателя очистителя в исходное положение.

3. Выключите зажигание и потребители электроэнергии.

4. Поместите ключ от автомобиля и другие системы авторизации входа и запуска (например, смартфон) вне салона автомобиля.

5. Сожмите крышку (2) рычага очистителя (1) в направлении стрелки (A).

6. Отсоедините крышку (2) в направлении стрелки (В) и снимите.

7. Ослабьте гайку крепления (3) на несколько оборотов.

8. Установите съемник с двумя захватами (T10369/5) (A) на рычаг очистителя (2).

9. Установите оправку (4) на вал электродвигателя очистителя.

10. Вращайте ходовой винт (1) по часовой стрелке, пока рычаг (2) не снимется с вала электродвигателя очистителя.

11. Снимите съемник (A) с рычага очистителя (2).

12. Окончательно отверните гайку крепления (3).

13. Снимите рычаг очистителя (2).

14. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты: отрегулируйте положения рычага очистителя.

Регулировка положения рычага очистителя

1. Ослабьте гайку крепления рычага очистителя.

2. Отрегулируйте рычаг очистителя:

• Расстояние (а) между концом щетки очистителя и нижнем краем заднего стекла должно быть 31 +/-5 мм.
• Отрегулируйте положение щетки очистителя, переместив рычаг очистителя (1).

3. Затяните гайку крепления рычага очистителя.

4. Включите зажигание.

5. Включите “очистку заднего стекла” и приведите рычаг очистителя в исходное положение.

6. Проверьте регулировку рычага очистителя.

Снятие и установка электродвигателя очистителя заднего стекла (V12)

1. Снимите рычаг очистителя заднего стекла.

2. Снимите нижнюю облицовку двери багажного отделения.

3. Отсоедините электрический разъем (1).

4. Ослабьте удерживающие зажимы (2), повернув их против часовой стрелки.

5. Снимите электродвигатель очистителя заднего стекла (3).

6. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Нанесите на внутреннюю сторону уплотнения в заднем стекле смазку (G 052 154 A2).
• Убедитесь в правильной посадке уплотнения (1) в отверстии в заднем стекле: метка (стрелка) на уплотнении должна совпадать с меткой на заднем стекле.

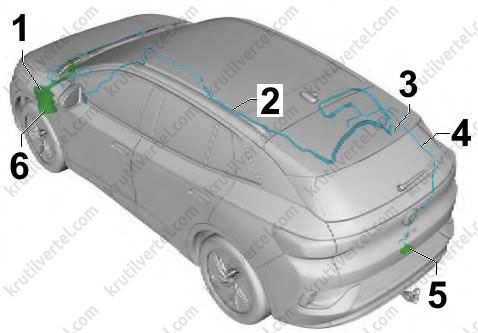

Омыватель заднего стекла и задней камеры

Составные элементы

1. Бачок омывателя.
2. Шланг омывающей жидкости.
3. Форсунка омывателя заднего стекла.
4. Шланг омывающей жидкости.
5. Форсунка омывателя задней камеры.
6. Насос омывателя ветрового и заднего стекол (V59).

Снятие и установка форсунки омывателя заднего стекла

1. Снимите держатель для накладки заднего спойлера.

2. Снимите верхнюю облицовку двери багажного отделения.

3. Освободите и снимите шланг омывающей жидкости (2).

4. Отсоедините электрический разъем (3).

5. Снимите жгут проводов (1) с уплотнительной втулкой (4) по направлению назад.

6. Проденьте форсунку со шлангом омывающей жидкости (1) и жгутом проводов (3) через уплотнительную втулку (2).

7. Отсоедините форсунку со шлангом омывающей жидкости (1) от жгута проводов (3).

8. Снимите форсунку со шлангом омывающей жидкости (1).

9. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Подсоедините шланг омывающей жидкости.

Внимание:
Опасность потери герметичности штуцера шланга омывающей жидкости: при подсоединении шланга его фиксирующий зажим должен зафиксироваться на штуцере шланга с отчетливым щелчком.

• Используйте клейкую ленту, чтобы прикрепить жгут проводов к форсунке со шлангом омывающей жидкости.

Снятие и установка форсунки омывателя задней камеры

1. Снимите ручку двери багажного отделения (EX37).

2. Расцепите стопорный язычок (1).

3. Извлеките форсунку омывателя задней камеры (2).

4. Установка выполняется в обратной последовательности.
