Замена предохранителей Volkswagen ID.4 с 2020 года

10. Замена предохранителей

Введение

В связи с постоянным совершенствованием конструкции автомобиля, зависящим от комплектации назначением и расположением предохранителей и установки в цепях нескольких электрических потребителей общего предохранителя невозможно дать исчерпывающий обзор мест установки предохранителей на момент публикации данного руководства. Информацию о расположении предохранителей можно узнать на специализированном сервисном предприятии. Рекомендуем обращаться на дилерские предприятия Volkswagen.

Один предохранитель может, как правило, защищать цепи нескольких электрических потребителей. И наоборот: у одного потребителя может быть несколько предохранителей.

Заменяйте предохранители только после устранения причины их выхода из строя. Если новый предохранитель снова быстро перегорел, проверьте систему электрооборудования на специализированном сервисном предприятии. Рекомендуем обращаться на дилерские предприятия Volkswagen.

Предохранители для спасательных служб:

Предохранитель высоковольтной сети в блоке предохранителей в передней панели обозначен специальным флажком, чтобы спасатели могли как можно быстрее обесточить автомобиль. Никогда не заменяйте этот предохранитель самостоятельно и не меняйте его местами с другими предохранителями. Если этот предохранитель неисправен, обратитесь для его замены на специализированное сервисное предприятие. Рекомендуем обращаться на дилерские предприятия Volkswagen.

Внимание:
1. Напряжение в высоковольтной сети может вызвать удар током, тяжёлые ожоги и смерть!
- Никогда не прикасайтесь к электрическим проводам в подкапотном пространстве.
- Никогда не ремонтируйте и не заменяйте предохранители высоковольтной сети самостоятельно.
- Все работы должны проводиться квалифицированными специалистами специализированного сервисного предприятия. Рекомендуем обращаться на дилерские предприятия Volkswagen.
2. Неподходящие предохранители, отремонтированные предохранители, а также замыкание электрической цепи в обход предохранителей могут привести к тяжёлым травмам или к возгоранию в автомобиле. Следствием этого могут стать тяжёлые или смертельные травмы:
- Заменять предохранители необходимо только на изделия такого же размера и номинала. Цвет и надпись на них должны быть такими же, как и у неисправного предохранителя.
- Никогда не ремонтируйте предохранители.
- Ни в коем случае не заменяйте предохранители кусочками проволоки, канцелярскими скрепками и другими подручными средствами!

Примечание:
1. Высоковольтные предохранители в блоке предохранителей на передней панели, помеченные специальными флажками, используются исключительно спасателями для обесточивания автомобиля в аварийной ситуации. При неправильном извлечении этих высоковольтных предохранителей возможно повреждение автомобиля:
- Не извлекайте предохранители, помеченные специальными флажками, на передней панели.
- Обратитесь к специалисту, если высоковольтная система была отключена. Автомобиль станет неуправляемым.
2. Если заменить предохранитель при включенном зажигании, готовом к движению автомобиле, включенных фарах или других потребителях, это может привести к повреждению электрооборудования:
- Всегда завершайте готовность к движению и выключайте свет и другие потребители.
- Во время замены предохранителя убедитесь, что готовность к движению не может быть установлена.
3. Использование предохранителей, рассчитанных на бóльшую силу тока, может стать причиной повреждений также в другом месте электрической цепи автомобиля. Не заменяйте предохранитель предохранителем более высокого номинала.
4. Грязь и влага в блоке предохранителей могут привести к повреждению электрооборудования:
- Защищайте открытые блоки предохранителей от попадания загрязнений и влаги.
- Не допускайте возникновения коротких замыканий в электрооборудовании.
- Убедитесь, что крышки блоков предохранителей снова плотно закрыты и не повреждены.
5. В автомобиле есть и другие предохранители, не упомянутые в данной главе. Их замена производится только на специализированном сервисном предприятии. Рекомендуем обращаться на дилерские предприятия Volkswagen.

Предохранители в подкапотном пространстве

Открывание блока предохранителей в подкапотном пространстве

В крышке блока предохранителей может быть размещён пластмассовый пинцет для извлечения предохранителей.

Снятие крышки:

1. Откройте капот.

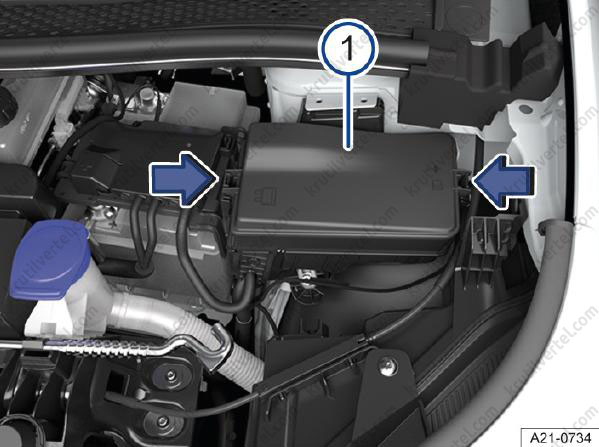

2. Чтобы разблокировать крышку блока предохранителей (1), нажмите фиксаторы в направлении стрелок.

3. Снимите крышку движением вверх.

Установка крышки:

Положите крышку на блок предохранителей и прижмите вниз до отчётливой фиксации с обеих сторон.

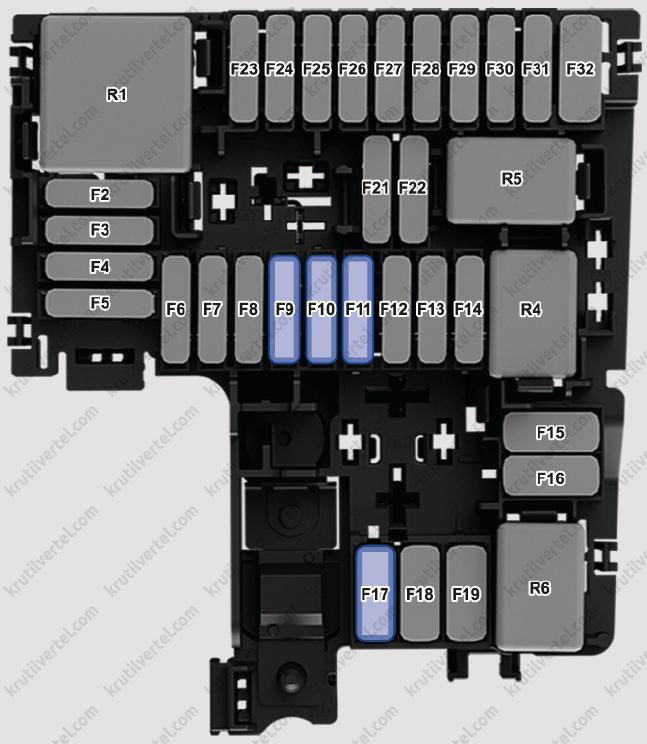

Таблица предохранителей в блоке предохранителей в подкапотном пространстве

В списке представлены предохранители используемых водителем потребителей.

В зависимости от страны и комплектации автомобиля возможны отклонения от указанных в таблице номеров предохранителей и гнёзд. При необходимости о точном расположении предохранителей можно узнать на специализированном сервисном предприятии. Рекомендуем обращаться на дилерские предприятия Volkswagen.

Предохранители в передней панели

Открывание блока предохранителей в передней панели

Снятие крышки:

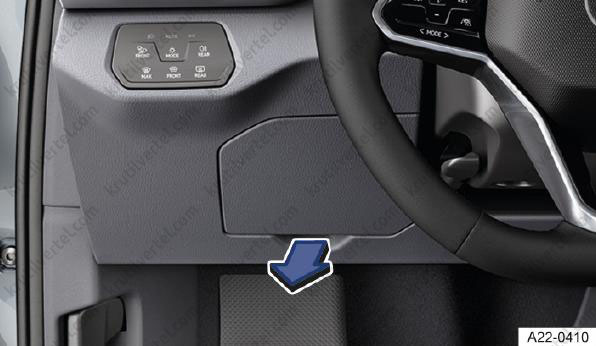

Возьмитесь позади крышки и извлеките её в направлении (стрелки).

Установка крышки:

Вставьте крышку с противоположной стороны и закройте против направления стрелки до защёлкивания.

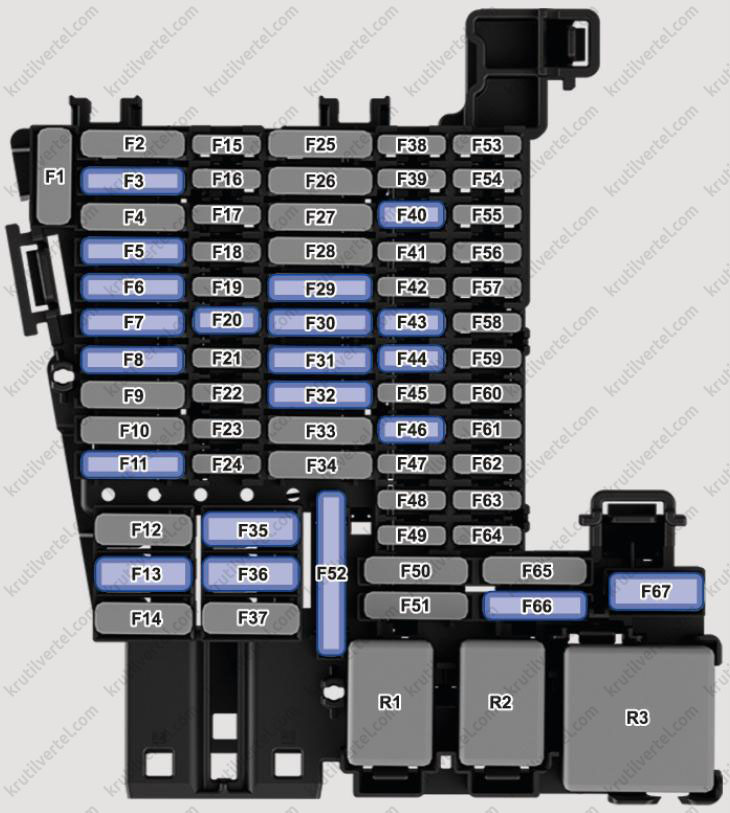

Таблица предохранителей в блоке предохранителей в передней панели

В списке представлены предохранители используемых водителем потребителей.

В зависимости от страны и комплектации автомобиля возможны отклонения от указанных в таблице номеров предохранителей и гнёзд. При необходимости о точном расположении предохранителей можно узнать на специализированном сервисном предприятии. Рекомендуем обращаться на дилерские предприятия Volkswagen.

Примечание:
Электрические стеклоподъёмники и электроприводы сидений могут быть защищены автоматическими предохранителями или блоками управления, которые после устранения причины перегрузки (например, обмерзания стёкол) через несколько секунд автоматически включаются снова.

Замена перегоревших предохранителей

Подготовка:

Выключить готовность к движению, освещение и все потребители электроэнергии.

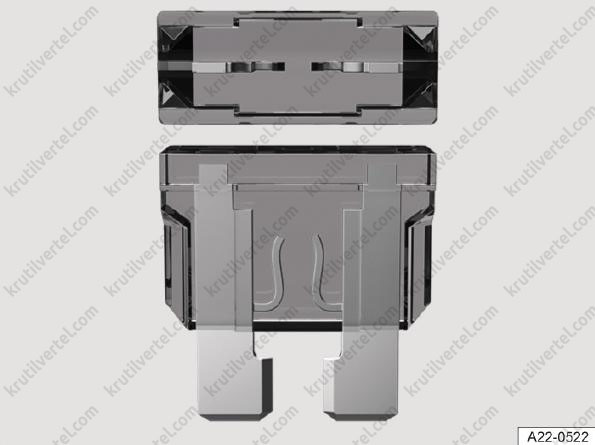

Распознавание перегоревших предохранителей:

Осветите предохранители карманным фонарём. Перегоревший предохранитель можно распознать, глядя сверху и сбоку через прозрачный корпус, по выгоревшей металлической полоске.

Типы предохранителей:

• Стандартный ножевой предохранитель (ATO).
• Малый ножевой предохранитель (MINI).
• Большой ножевой предохранитель (MAXI или MAXI+).

Цветовая маркировка предохранителей (ATO – MINI – MAXI или MAXI+):

Замена предохранителей:

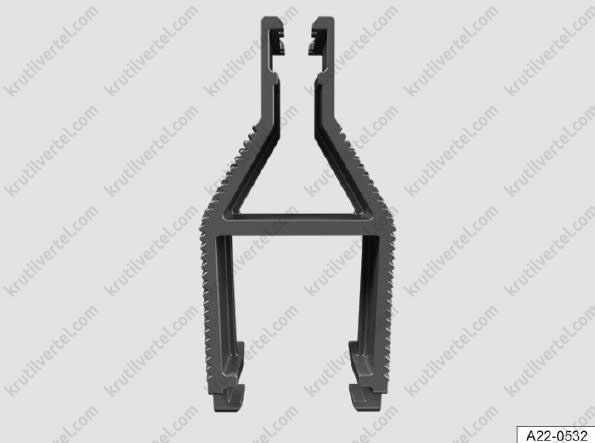

1. При необходимости возьмите пластмассовый пинцет из блока предохранителей или из его крышки.

2. В зависимости от типа предохранителя, захватите его пластмассовым пинцетом сверху или надвиньте этот пинцет сбоку.

3. Извлеките предохранитель.

4. Перегоревший предохранитель замените новым, рассчитанным на такую же силу тока (одинакового цвета и с одинаковой маркировкой) и имеющим такой же размер.

5. После установки нового предохранителя при необходимости вставьте пластмассовый пинцет обратно в крышку блока предохранителей.

6. Установите на место или закройте крышку блока предохранителей.

Примечание:
Использование предохранителей, рассчитанных на большую силу тока, может стать причиной повреждения электрической цепи в другом месте. Не заменяйте предохранитель предохранителем более высокого номинала.
