Интерьер Volkswagen ID.4 с 2020 года

1. Интерьер

Перчаточный ящик и крышки передней панели

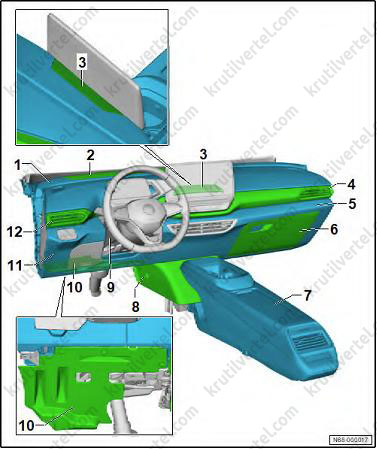

Обзор мест установки компонентов

1. Передняя (приборная) панель.
2. Крышка проекционного дисплея.
3. Крышка дисплея передней панели управления.
4. Облицовка передней панели со стороны переднего пассажира.
5. Крышка передней панели со стороны переднего пассажира.
6. Перчаточный ящик.
7. Центральная консоль.
8. Крышка опоры туннеля.
9. Облицовка рулевой колонки.
10. Крышка пространства для ног со стороны водителя.
11. Крышка передней панели со стороны водителя.
12. Облицовка передней панели со стороны водителя.

Снятие и установка крышки передней панели со стороны водителя

1. Снимите боковую крышку передней панели со стороны водителя.

2. Отсоедините крышку блока предохранителей (3).

3. Отверните болты крепления (2).

Примечание:
Момент затяжки: 1,5 Н∙м.

4. Отсоедините крышку передней панели со стороны водителя (1).

5. Отсоедините электрический разъем.

6. Окончательно снимите крышку передней панели со стороны водителя (1).

7. Установка выполняется в обратной последовательности.

Снятие и установка крышки зазора в передней панели

1. Переместите рулевое колесо в крайнее заднее и нижнее положение.

2. Отсоедините крышку зазора в передней панели (2) вместе с облицовкой передней панели со стороны водителя (1) с помощью имеющегося в продаже пластикового клина.

3. Установка выполняется в обратной последовательности.

Снятие и установка крышки передней панели со стороны переднего пассажира

1. Снимите боковую крышку передней панели со стороны переднего пассажира.

2. Снимите крышку перчаточного ящика.

3. Снимите облицовку передней панели со стороны переднего пассажира.

4. Снимите центральный дефлектор.

5. Снимите крышку передней панели со стороны водителя.

6. Снимите крышку опоры туннеля.

7. Отверните болты крепления (2).

Примечание:
Момент затяжки: 1,5 Н∙м.

8. Отсоедините крышку передней панели со стороны переднего пассажира (1).

9. Отсоедините электрические разъемы и окончательно снимите крышку.

10. Установка выполняется в обратной последовательности.

Снятие и установка верхней облицовки рулевой колонки

1. Снимите рулевое колесо.

2. С помощью имеющегося в продаже пластикового клина подденьте верхнюю облицовку рулевой колонки (2) в направлении стрелки и снимите ее с модуля переключателей на рулевой колонке (1).

3. Установка выполняется в обратной последовательности.

Снятие и установка нижней облицовки рулевой колонки

1. Снимите верхнюю облицовку рулевой колонки.

2. Отверните болт крепления (2).

Примечание:
Момент затяжки: 2,5 Н∙м.

3. Поверните нижнюю облицовку рулевой колонки (1) в направлении стрелки (A) и отсоедините ее.

4. Отсоедините электрический разъем.

5. Снимите нижнюю облицовку рулевой колонки (1) в направлении стрелки (B).

6. Установка выполняется в обратной последовательности.

Снятие и установка ручки открывания перчаточного ящика

1. Откройте перчаточный ящик.

2. Отверните болт крепления (3).

Примечание:
Момент затяжки: 1,5 Н∙м.

3. Нажмите на ручку открывания перчаточного ящика (2) в направлении стрелки (A).

4. Снимите ручку открывания перчаточного ящика (2) вместе с монтажной рамкой (1) в направлении стрелки (B).

5. Установка выполняется в обратной последовательности.

Снятие и установка перчаточного ящика

1. Установите перчаточный ящик в сервисное положение.

2. Отсоедините перчаточный ящик (1) от креплений (3) крышки передней панели со стороны переднего пассажира (2).

3. Установка выполняется в обратной последовательности.

Снятие и установка крышки перчаточного ящика

1. Снимите перчаточный ящик.

2. Отверните болты крепления (1).

Примечание:
Момент затяжки: 1,5 Н∙м.

3. Снимите крышку перчаточного ящика (2).

4. Установка выполняется в обратной последовательности.

Снятие и установка ограничителя перчаточного ящика

1. Установите перчаточный ящик в сервисное положение.

2. Отсоедините электрический разъем (3).

3. Поверните ограничитель (2) в направлении стрелки в креплении перчаточного ящика со стороны переднего пассажира (1) и снимите его.

4. Установка выполняется в обратной последовательности.

Установка перчаточного ящика в сервисное положение

1. Откройте перчаточный ящик (2).

2. Нажмите на упоры буфера (1) в направлении стрелки (A) и откиньте перчаточный ящик (2) до упора в направлении стрелки (B).

Перемещение из сервисного положения:

3. Медленно закройте перчаточный ящик, пока не услышите, как крышка защелкнулась.

Снятие и установка крышки дисплея передней панели управления

1. Используйте имеющийся в продаже пластиковый клин, чтобы отсоединить (стрелки) крышку дисплея передней панели управления (1).

2. Установка выполняется в обратной последовательности.

Снятие и установка крышки пространства для ног со стороны водителя

1. Извлеките распорные заклепки (2).

2. Снимите крышку пространства для ног со стороны водителя (1).

3. Установка выполняется в обратной последовательности.

Передняя (приборная) панель и ее компоненты

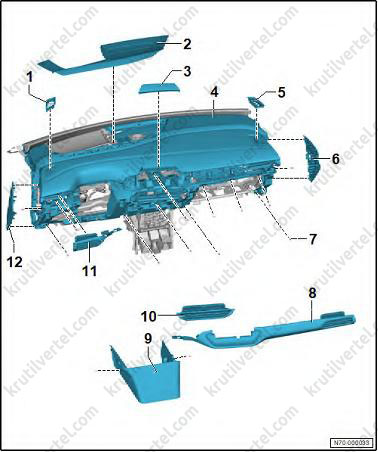

Составные элементы

1. Боковой дефлектор оттаивания.
2. Крышка передней панели / проекционного дисплея (в зависимости от уровня комплектации).
3. Крышка дисплея передней панели управления.
4. Передняя (приборная) панель.
5. Боковой дефлектор оттаивания.
6. Боковая крышка передней панели.
7. Болт крепления, 14 шт., момент затяжки 1,5 Н∙м.
8. Облицовка передней панели со стороны переднего пассажира.
9. Крышка опоры туннеля.
10. Центральный дефлектор.
11. Облицовка передней панели со стороны водителя.
12. Боковая крышка передней панели.

Снятие и установка боковой крышки передней панели

Примечание:
В качестве примера все работы ниже показаны на левой стороне автомобиля.

1. С помощью имеющегося в продаже пластикового клина отсоедините боковую крышку передней панели (1) в районе креплений (стрелки).

Боковая крышка со стороны переднего пассажира:

2. Отсоедините разъем выключателя с замком для отключения подушки безопасности переднего пассажира (E224).

Продолжение описания общих работ:

3. Установка выполняется в обратной последовательности.

Снятие и установка облицовки передней панели

Облицовка со стороны водителя

Примечание:
Облицовка передней панели со стороны водителя снимается вместе с крышкой зазора в передней панели.

1. Переместите рулевое колесо в крайнее заднее и нижнее положение.

2. Отсоедините крышку зазора в передней панели (2) вместе с облицовкой передней панели со стороны водителя (1) с помощью имеющегося в продаже пластикового клина.

3. Установка выполняется в обратной последовательности.

Облицовка со стороны переднего пассажира

1. Снимите облицовку передней панели со стороны водителя.

2. Снимите дисплей передней панели управления, индикации и выдачи информации (J685).

3. С помощью имеющегося в продаже пластикового клина отсоедините облицовку передней панели со стороны пассажира (1) и снимите ее в направлении стрелки.

4. Установка выполняется в обратной последовательности.

Снятие и установка облицовки динамика

1. Отсоедините облицовку динамика (1) с помощью имеющегося в продаже пластикового клина.

2. Установка выполняется в обратной последовательности.

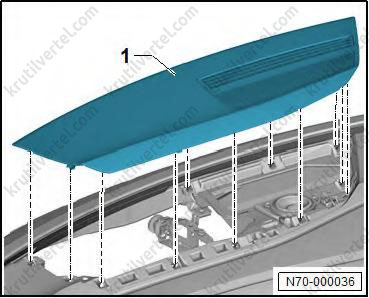

Снятие и установка крышки передней панели / проекционного дисплея

1. Используя имеющийся в продаже пластиковый клин, отсоедините крышку передней панели / проекционного дисплея (1).

2. Установка выполняется в обратной последовательности.

Снятие и установка бокового дефлектора оттаивания

Примечание:
В качестве примера все работы ниже показаны на левой стороне автомобиля.

1. Используя имеющийся в продаже пластиковый клин, поднимите боковой дефлектор оттаивания (2) вверх из передней панели (1).

2. Установка выполняется в обратной последовательности.

Снятие и установка центрального дефлектора

1. Отсоедините центральный дефлектор (1) сверху и снизу с помощью клина (T10383/1) (2).

2. Установка выполняется в обратной последовательности.

Снятие и установка крышки опоры туннеля

1. Снимите центральную консоль.

2. Отверните болт крепления (1) с обеих сторон крышки опоры туннеля (2).

3. Снимите крышку опоры туннеля (2).

4. Установка выполняется в обратной последовательности.

Снятие и установка передней панели

1. Снимите крышку дисплея передней панели управления.

2. Снимите дисплей передней панели управления, индикации и выдачи информации (J685).

3. Снимите крышку передней панели со стороны переднего пассажира.

4. Снимите модуль подушки безопасности водителя.

5. Снимите рулевое колесо.

6. Снимите верхнюю облицовку рулевой колонки.

7. Снимите блок управления с дисплеем информационной системы водителя (J1254).

8. Снимите модуль переключателя рулевой колонки.

9. Снимите планку 1 динамической информационной подсветки (L385) на передней панели.

10. Снимите верхние облицовки стоек А.

11. Снимите облицовку передней панели со стороны водителя.

12. Снимите боковые крышки передней панели.

13. Снимите облицовку динамика.

14. Снимите крышку передней панели / проекционного дисплея.

15. Снимите крышку передней панели со стороны водителя.

16. Снимите панель управления освещением (EX59).

17. Снимите центральный динамик (R208).

18. Снимите плафон подсветки пространства для ног справа (W10) и слева (W9).

19. Снимите крышку опоры туннеля.

20. Снимите центральную консоль.

21. Отверните болты крепления (1).

22. Отверните болты крепления (1).

23. Отверните болты крепления (1).

24. Уберите в сторону жгуты проводов.

Примечание:
Для последующих этапов работы потребуется помощь второго механика.

25. Снимите переднюю панель (1).

26. Снимите переднюю панель (1) и положите ее на чистую поверхность.

27. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Убедитесь, что электрические разъемы вставлены до тех пор, пока не услышите щелчок, подтверждающий их фиксацию.
• Убедитесь, что жгуты проводов не защемлены.

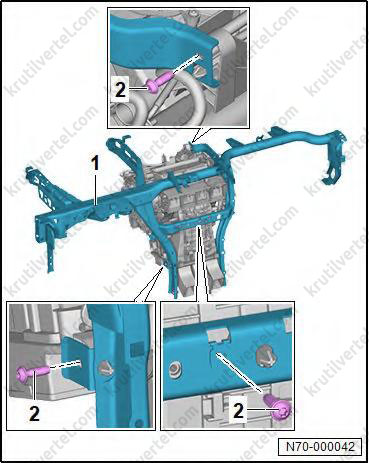

Поперечина передней панели, элемент каркаса безопасности

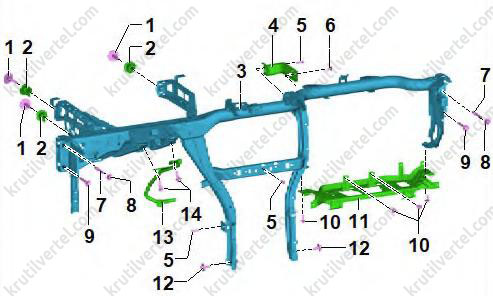

Составные элементы

1. Болт крепления, 3 шт., момент затяжки 20 Н·м.
2. Регулировочный элемент, 3 шт.
3. Поперечина передней панели.
4. Кронштейн.
5. Болт крепления, момент затяжки 4 Н·м.
6. Болт крепления, момент затяжки 10 Н·м.
7. Шпилька, 2 шт., момент затяжки 20 Н·м.
8. Гайка крепления, 2 шт., момент затяжки 20 Н·м.
9. Болт крепления, 2 шт., момент затяжки 20 Н·м.
10. Болт крепления, 4 шт., момент затяжки 4,5 Н·м.
11. Усилительный кронштейн.
12. Болт крепления, 2 шт., момент затяжки 20 Н·м.
13. Элемент каркаса безопасности.
14. Болт крепления.

1. Правый демпфер защиты от удара со стороны водителя.
2. Гайка скорости, 5 шт.
3. Демпфер защиты от удара со стороны переднего пассажира.
4. Болт крепления, 5 шт., момент затяжки 3 Н∙м.
5. Левый демпфер защиты от удара со стороны водителя.

Снятие и установка поперечины передней панели

Примечание:
Для облегчения снятия жгутов проводов используйте инструменты (T10236) или (80-200).

1. Отключите высоковольтную систему.

Внимание:
Высокое напряжение может привести к смертельной травме. Опасность серьезных или смертельных травм от поражения электрическим током или электрической дуги. Попросите техника по высокому напряжению (HVT) или специалиста по высокому напряжению (HVE) отключить высоковольтную систему.

2. При активированной системе привода автомобиля отсоедините минусовой кабель 12-вольтной аккумуляторной батареи.

3. Снимите кожух водоотводящего короба.

4. Снимите перегородку моторного отсека.

5. Снимите 12-вольтную аккумуляторную батарею.

6. Снимите электродвигатель очистителя ветрового стекла.

7. Снять переднюю панель.

8. Снимите воздуховод пространства для ног со стороны переднего пассажира.

9. Снимите воздуховод пространства для ног со стороны водителя.

10. Снимите интерфейс для системы входа и запуска (J965).

11. Снимите кронштейн блока реле и предохранителей за передней панелью со стороны водителя и отложите его в сторону.

12. Снятие блок управления бортовой сети (J519).

13. Снимите кронштейн блока управления бортовой сети (J519).

14. Снимите кронштейн блока управления электронной информационной системы 1 (J794).

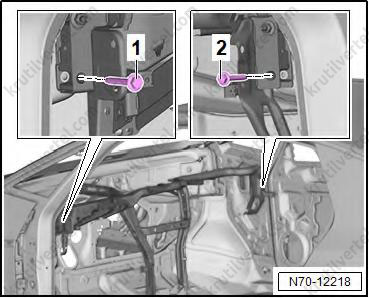

15. Отсоедините рулевую колонку от поперечины передней панели и опустите ее на пол салона автомобиля.

16. Откиньте напольное покрытие в передней части.

17. Отметьте вертикальное и горизонтальное положение поперечины передней панели для последующей правильной установки.

18. Отверните болты крепления (2) и (3).

19. Снимите усилительный кронштейн (1).

20. Отверните болты крепления (2).

21. Снимите крышку.

22. Отверните болты крепления (1).

23. Отверните болты крепления (1) и (2).

24. Отверните болты крепления (1) и (2).

25. Отверните гайки крепления (1) и (2).

26. Уберите в сторону жгуты проводов, которые расположены на поперечине передней панели.

27. Отсоедините поперечину передней панели и слегка потяните ее назад.

Примечание:
Для последующих этапов работы потребуется помощь второго механика.

28. Снимите поперечину передней панели.

29. Установка выполняется в обратной последовательности.

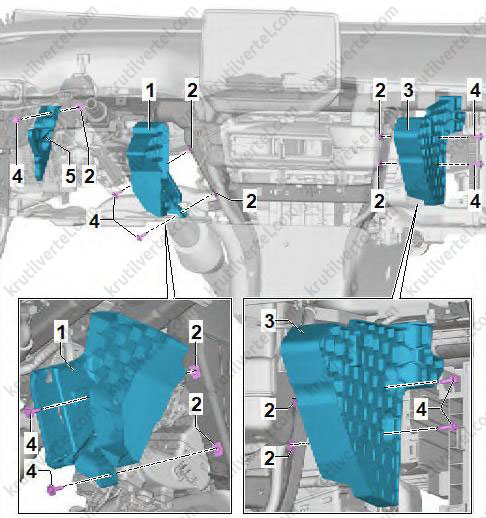

Снятие и установка элемента каркаса безопасности

1. Установите колеса в положение прямолинейного движения.

2. Вытяните рулевое колесо как можно дальше и установите его в нижнее положение. Для этого используйте весь диапазон регулировки рулевой колонки.

3. Снимите рулевое колесо.

4. Снимите верхнюю облицовку рулевой колонки.

5. Снимите нижнюю облицовку рулевой колонки.

6. Снимите модуль переключателей рулевой колонки.

7. Снимите крышку пространства для ног со стороны водителя.

8. Снимите крышку передней панели со стороны водителя.

9. Снимите воздуховод пространства для ног со стороны водителя.

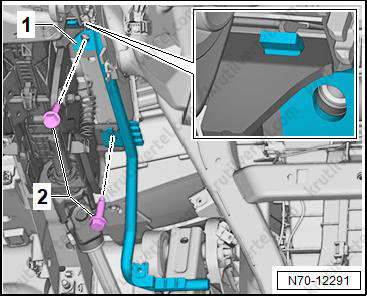

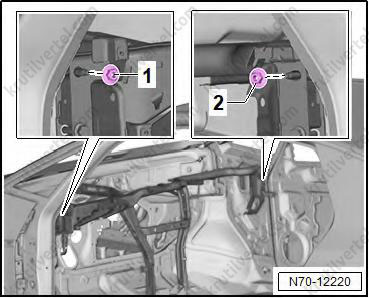

10. Отверните болты крепления (2).

11. Отсоедините элемент каркаса безопасности (1) и вытяните его вниз.

12. Установка выполняется в обратной последовательности.

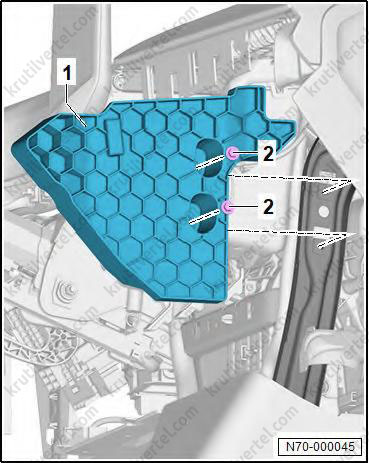

Снятие и установка демпфера защиты от удара со стороны переднего пассажира

1. Снимите перчаточный ящик.

2. Отверните болты крепления (2).

3. Снимите демпфер защиты от удара со стороны переднего пассажира (1).

4. Установка выполняется в обратной последовательности.

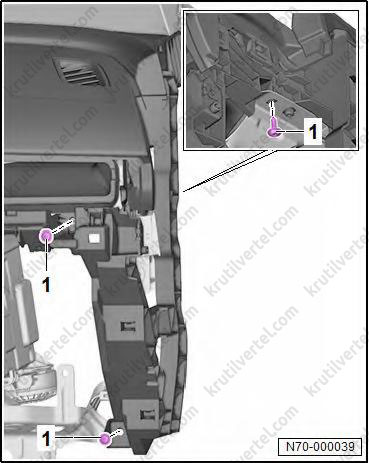

Снятие и установка левого / правого демпфера защиты от удара со стороны водителя

1. Снимите переднюю панель.

2. Отверните болты крепления (2).

3. Снимите демпфер защиты от удара со стороны водителя (1).

Левый демпфер

Правый демпфер

4. Установка выполняется в обратной последовательности.

Центральная консоль и ее компоненты

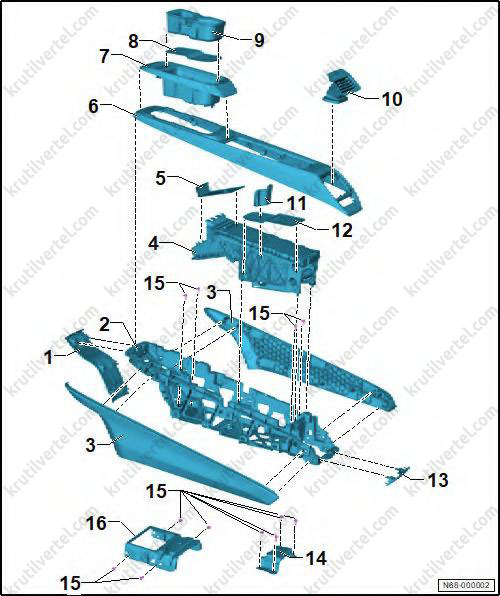

Составные элементы

1. Передняя облицовка центральной консоли.
2. Центральная консоль.
3. Боковая облицовка центральной консоли.
4. Вещевой отсек в центральной консоли.
5. Подкладочный коврик.
6. Крышка центральной консоли.
7. Вставка центральной консоли.
8. Подкладочный коврик.
9. Подстаканник.
10. Задний дефлектор в центральной консоли.
11. Вставка вещевого отсека.
12. Подкладочный коврик.
13. Задняя облицовка центральной консоли.
14. Задний кронштейн центральной консоли.
15. Болт крепления, 12 шт., момент затяжки 6 Н∙м.
16. Передний кронштейн центральной консоли.

Снятие и установка задней облицовки центральной консоли

1. Снимите крышку центральной консоли.

2. Отсоедините заднюю облицовку центральной консоли (1) с помощью имеющегося в продаже пластикового клина.

3. Установка выполняется в обратной последовательности.

Снятие и установка крышки центральной консоли

1. Снимите вставку центральной консоли.

2. Отсоедините крышку центральной консоли (1) в направлении стрелок с помощью имеющегося в продаже пластикового клина.

3. Отсоедините электрические разъемы и окончательно снимите крышку.

4. Установка выполняется в обратной последовательности.

Снятие и установка вставки центральной консоли

1. Снимите подстаканник.

2. Отсоедините вставку центральной консоли (1) в направлении (стрелки) с помощью имеющегося в продаже пластикового клина.

3. Отсоедините электрический разъем и окончательно снимите вставку.

4. Установка выполняется в обратной последовательности.

Снятие и установка центральной консоли

Примечание:
Для большей наглядности передние сиденья на иллюстрации не показаны.

1. Снимите крышку центральной консоли.

2. Снимите вещевой отсек в центральной консоли.

3. Отверните болты крепления (1).

4. Снимите центральную консоль (2) в направлении стрелки.

5. Установка выполняется в обратной последовательности.

Снятие и установка подстаканника

1. Отсоедините подстаканник (1) в направлении стрелки с помощью имеющегося в продаже пластикового клина.

2. Установка выполняется в обратной последовательности.

Снятие и установка вещевого отсека в центральной консоли

1. Снимите крышку центральной консоли.

2. Снимите плафон 1 эстетической подсветки передней части центральной консоли (L193).

3. Отсоедините вещевой отсек центральной консоли (1) в направлении стрелки.

4. Отсоедините электрические разъемы и окончательно снимите вещевой отсек.

5. Установка выполняется в обратной последовательности.

Снятие и установка кронштейнов центральной консоли

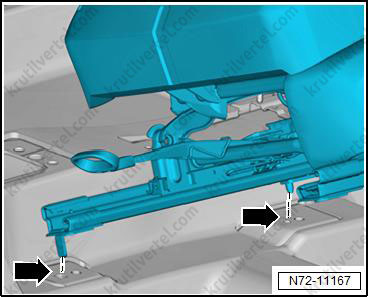

1. Снимите передние сиденья.

2. Снимите нижнюю облицовку стойки A.

3. Снимите крышку опоры туннеля.

4. Снимите центральную консоль.

5. Откиньте напольное покрытие в средней части салона.

6. Отверните болты крепления (2) и (3).

7. Снимите передний кронштейн центральной консоли (1).

8. Отверните болты крепления (1).

9. Снимите задний кронштейн центральной консоли (2).

10. Установка выполняется в обратной последовательности.

Снятие и установка передней облицовки центральной консоли

Примечание:
Для большей наглядности передние сиденья на иллюстрации не показаны.

1. Снимите крышку центральной консоли.

2. Отсоедините переднюю облицовку (1) в направлении (стрелки) с помощью имеющегося в продаже пластикового клина.

3. Установка выполняется в обратной последовательности.

Снятие и установка боковой облицовки центральной консоли

1. Снимите центральную консоль.

2. Снимите переднюю облицовку центральной консоли.

3. Снимите заднюю облицовку центральной консоли.

4. Отсоедините боковые облицовки (1) в направлении стрелки с помощью имеющегося в продаже пластикового клина.

5. Установка выполняется в обратной последовательности.

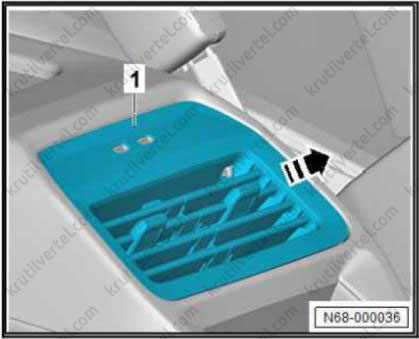

Снятие и установка заднего дефлектора в центральной консоли

1. Полностью откройте дефлектор в центральной консоли.

2. Осторожно вставьте крючок (T10538) в дефлектор центральной консоли (1).

3. Сильно дернув, отсоедините дефлектор центральной консоли (1) от крышки центральной консоли.

4. Отсоедините электрический разъем и окончательно снимите дефлектор в центральной консоли.

5. Установка выполняется в обратной последовательности.

Облицовки салона

Примечание:
В качестве примера все работы ниже показаны на левой стороне автомобиля.

Обзор мест установки компонентов

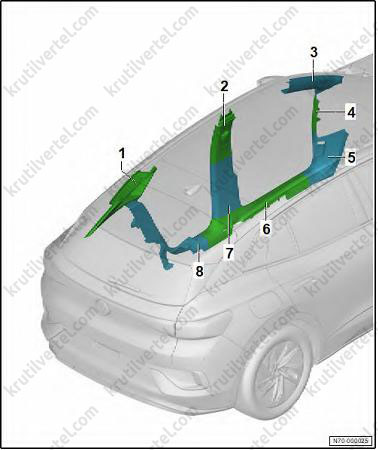

Облицовки и накладки:

1. Облицовка стойки С.
2. Верхняя облицовка стойки B.
3. Верхняя облицовка стойки А.
4. Крышка зазора стойки А.
5. Нижняя облицовка стойки А.
6. Накладка порога передней двери.
7. Нижняя облицовка стойки B.
8. Накладка порога задней двери.

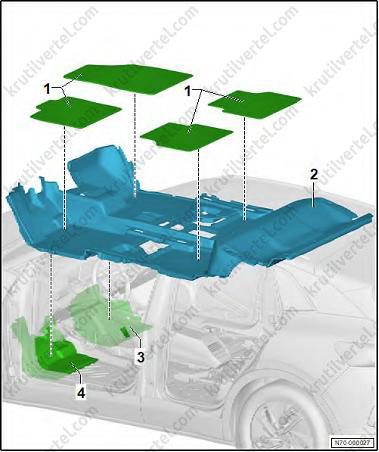

Напольные покрытия:

1. Коврик для ног, 4 шт.
2. Напольное покрытие.
3. Наполнитель со стороны переднего пассажира.
4. Наполнитель со стороны водителя.

Снятие и установка накладки порога передней двери

1. Отсоедините накладку порога передней двери (2) в направлении стрелки (A) с помощью имеющегося в продаже пластикового клина.

2. С помощью имеющегося в продаже пластикового клина отсоедините накладку порога передней двери (2) в направлении стрелки (B) от нижней облицовки стойки B (1).

3. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Используйте съемник (T40280), чтобы снять все удерживающие зажимы, оставшиеся в кузове, и вставьте их в накладку порога передней двери для установки.
• После установки убедитесь, что накладка порога передней двери вошла под внутреннюю кромку уплотнителя двери.

Снятие и установка накладки порога задней двери

1. Снимите подушку заднего сиденья.

2. Снимите накладку порога передней двери.

3. Снимите заглушки (1) и (3) с накладки порога задней двери (2) с помощью съемника (80-200).

4. Снимите накладку порога задней двери (1) с помощью имеющегося в продаже пластикового клина.

5. Вытяните задний трехточечный ремень безопасности (2) из накладки порога задней двери (1).

6. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Используйте съемник (T40280), чтобы снять все удерживающие зажимы, оставшиеся в кузове, и вставьте их в накладку порога задней двери для установки.
• После установки убедитесь, что накладка порога задней двери вошла под внутреннюю кромку уплотнителя двери.

Снятие и установка крышки зазора стойки А

1. Снимите боковую крышку передней панели.

2. Освободите крышку зазора стойки А (1) в области внутренней кромки уплотнителя двери.

3. С помощью имеющегося в продаже пластикового клина отсоедините крышку зазора стойки А (1) в направлении стрелки и снимите ее.

4. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты: после установки убедитесь, что крышка зазора стойки А вошла под внутреннюю кромку уплотнителя двери.

Снятие и установка верхней облицовки стойки А

1. Снимите крышку зазора стойки А.

2. Освободите верхнюю облицовку стойки А (1) в области внутреннего уплотнителя двери.

3. Используйте имеющийся в продаже пластиковый клин, чтобы отсоединить верхнюю облицовку стойки А (1) в направлении стрелки (А), начиная сверху.

4. Снимите верхнюю облицовку стойки А (1) в направлении стрелки (В).

5. Отсоедините электрический разъем и окончательно снимите облицовку.

6. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Используйте съемник (T40280), чтобы снять все удерживающие зажимы, оставшиеся в кузове, и вставьте их в верхнюю облицовку стойки А для установки.
• Перед установкой проверьте все элементы крепления, поврежденные детали замените новыми.
• После установки убедитесь, что верхняя облицовка стойки А вошла под внутреннюю кромку уплотнителя двери.

Снятие и установка нижней облицовки стойки А

1. Освободите накладку порога передней двери в области облицовки стойки А.

2. Снимите крышку зазора стойки А.

Со стороны водителя:

3. Снимите рукоятку отпирания замка капота.

Продолжение описания общих работ:

4. Снимите зажим (2).

5. Освободите нижнюю облицовки стойки А (1) в области внутренней кромки дверного уплотнителя.

6. Используйте имеющийся в продаже пластиковый клин, чтобы отсоединить нижнюю облицовку стойки А (1) в направлении стрелки (A).

7. Снимите нижнюю облицовки стойки А (1) в направлении стрелки (B).

8. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Используйте съемник (T40280), чтобы снять все удерживающие зажимы, оставшиеся в кузове, и вставьте их в нижнюю облицовку стойки А для установки.
• Перед установкой проверьте все элементы крепления, поврежденные детали замените новыми.
• После установки убедитесь, что нижняя облицовка стойки А вошла под внутреннюю кромку уплотнителя двери.

Снятие и установка верхней облицовки стойки В

1. Освободите верхнюю облицовку стойки B (1) в области внутренней кромки дверного уплотнителя.

2. Используйте имеющийся в продаже пластиковый клин, чтобы отсоединить нижнюю облицовку стойки B (1) по бокам в направлении стрелки (A).

3. Снимите верхнюю облицовку стойки B (1) в направлении стрелки (B).

4. Снимите наконечник переднего ремня безопасности.

5. Выведите передний трехточечный ремень безопасности из верхней облицовки стойки B.

6. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Используйте съемник (T40280), чтобы снять все удерживающие зажимы, оставшиеся в кузове, и вставьте их в верхнюю облицовку стойки В для установки.
• Перед установкой проверьте все элементы крепления, поврежденные детали замените новыми.
• Вставьте наконечник переднего ремня безопасности в верхнюю часть облицовки стойки B (1).
• Расположите верхнюю облицовку стойки B (1) под небольшим углом и вставьте ее в направлении стрелки (A).
• Зафиксируйте верхнюю облицовку стойки B (1), повернув ее в направлении стрелки (B).

• Убедитесь, что механизм регулировки ремня безопасности по высоте работает без заеданий.
• После установки убедитесь, что верхняя облицовка стойки В вошла под внутреннюю кромку уплотнителя двери.

Снятие и установка нижней облицовки стойки В

1. Освободите верхнюю облицовку стойки B.

2. Освободите накладку порога передней двери в области нижней облицовки стойки В.

3. Начиная снизу, отсоедините нижнюю облицовку стойки B (1) в направлении стрелки с помощью съемника (80-200) и снимите ее.

4. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Используйте съемник (T40280), чтобы снять все удерживающие зажимы, оставшиеся в кузове, и вставьте их в нижнюю облицовку стойки В для установки.
• Перед установкой проверьте все элементы крепления, поврежденные детали замените новыми.
• После установки убедитесь, что нижняя облицовка стойки В вошла под внутреннюю кромку уплотнителя двери.

Снятие и установка облицовки стойки С

1. Снимите заднюю полку.

2. Освободите накладку порога задней двери в области стойки С.

3. Освободите боковую облицовку багажного отсека в области стойки С.

4. Откиньте спинку заднего сиденья вперед.

5. Освободите облицовку стойки С (1) в области внутренней кромки уплотнителя двери и уплотнителя двери багажного отделения.

6. Используя имеющийся в продаже пластиковый клин, отсоедините облицовку стойки С (1) в направлении стрелки и снимите ее.

7. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Используйте съемник (T40280), чтобы снять все удерживающие зажимы, оставшиеся в кузове, и вставьте их в облицовку стойки С для установки.
• Перед установкой проверьте все элементы крепления, поврежденные детали замените новыми.
• После установки убедитесь, что облицовка стойки С вошла под внутреннюю кромку уплотнителей дверей.

Снятие и установка напольного покрытия

1. Снимите передние сиденья.

2. Снимите подушку заднего сиденья.

3. Снимите боковые облицовки багажного отделения.

4. Снимите пол багажного отделения.

5. Снимите нижние облицовки стоек А.

6. Снимите накладки порогов задних дверей.

7. Снимите центральную консоль.

8. Снимите крышку опоры туннеля.

9. Снимите коврики для ног.

10. Поднимите напольное покрытие и потяните его назад.

11. Снимите напольное покрытие.

Внимание:
Риск повреждения напольного покрытия из-за надрыва в вырезах: соблюдайте особую осторожность при складывании напольного покрытия.

12. Установка выполняется в обратной последовательности.

Облицовки багажного отделения

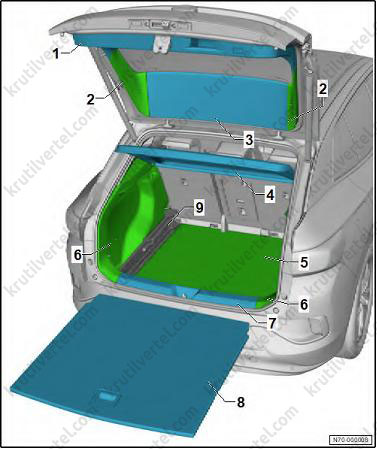

Составные элементы

1. Нижняя облицовка двери багажного отделения.
2. Боковая облицовка двери багажного отделения.
3. Верхняя облицовка двери багажного отделения.
4. Задняя полка.
5. Пол багажного отделения.
6. Боковая облицовка багажного отделения.
7. Облицовка задней несущей панели.
8. Трансформируемый пол багажного отделения.
9. Опора трансформируемого пола багажного отделения.

Снятие и установка верхней облицовки двери багажного отделения

1. С помощью клина (80-200) отсоедините верхнюю облицовку двери багажного отделения (2) от двери (1).

2. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Перед установкой проверьте все элементы крепления, поврежденные детали замените новыми.
• Используйте съемник (T40280), чтобы снять все удерживающие зажимы, оставшиеся в двери багажного отделения, и вставьте их в верхнюю облицовку для установки.

Снятие и установка боковой облицовки двери багажного отделения

Примечание:
В качестве примера работы ниже показаны на левой стороне автомобиля.

1. Снимите верхнюю облицовку двери багажного отделения.

2. Отсоедините боковую облицовку двери багажного отделения (1) в направлении стрелки (B).

3. Снимите боковую облицовку двери багажного отделения (1) с двери (2) в направлении стрелки (A).

4. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Перед установкой проверьте все элементы крепления, поврежденные детали замените новыми.
• Используйте съемник (T40280), чтобы снять все удерживающие зажимы, оставшиеся в двери багажного отделения, и вставьте их в боковую облицовку для установки.

Снятие и установка нижней облицовки двери багажного отделения

1. Снимите предупреждающий треугольник.

2. Снимите боковую облицовку двери багажного отделения.

3. Отсоедините крышки (1) с помощью имеющегося в продаже пластикового клина.

4. Отверните болты крепления (1).

Примечание:
Момент затяжки: 1,5 Н∙м.

5. Используйте клин (80-200), чтобы отсоединить нижнюю облицовку двери багажного отделения (2) от двери (1).

Автомобили с электроприводом двери багажного отделения:

6. Отсоедините электрический разъем кнопки закрытия двери багажного отделения (E574).

Продолжение описания общих работ:

7. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Перед установкой проверьте все элементы крепления, поврежденные детали замените новыми.
• Используйте съемник (T40280), чтобы снять все удерживающие зажимы, оставшиеся в двери багажного отделения, и вставьте их в нижнюю облицовку для установки.

Снятие и установка облицовки задней несущей панели

Автомобили с трансформируемым полом багажного отделения:

1. Снимите трансформируемый пол багажного отделения.

Продолжение описания общих работ:

2. Снимите пол багажного отделения.

3. Снимите облицовку задней несущей панели (1) в области уплотнителя двери багажного отделения.

4. Снимите облицовку задней несущей панели (1) по направлению вверх.

5. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Перед установкой проверьте все элементы крепления, поврежденные детали замените новыми.
• Используйте съемник (T40280), чтобы снять все удерживающие зажимы, оставшиеся в кузове, и вставьте их в облицовку задней несущей панели для установки.

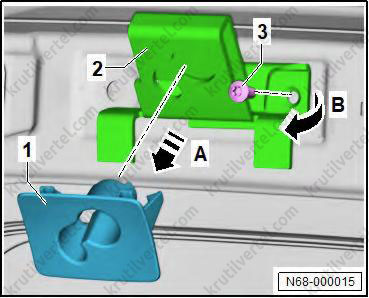

Снятие и установка опоры трансформируемого пола багажного отделения

Примечание:
В качестве примера работы ниже показаны на левой стороне автомобиля.

Автомобили с трансформируемым полом багажного отделения:

1. Снимите трансформируемый пол багажного отделения.

Продолжение описания общих работ:

2. Снимите пол багажного отделения.

3. Отверните болт крепления (1).

Примечание:
Момент затяжки: 8 Н∙м.

4. Поверните опору трансформируемого пола (2) в направлении стрелки (A).

5. Потяните опору трансформируемого пола (2) в направлении стрелки (B) и снимите ее.

6. Установка выполняется в обратной последовательности.

Снятие и установка боковой облицовки багажного отделения

Примечание:
В качестве примера работы ниже показаны на левой стороне автомобиля.

1. Снимите заднюю полку.

2. Снимите аптечку.

3. Откиньте спинку заднего сиденья вперед.

4. Снимите облицовку задней несущей панели.

5. Снимите облицовку стойки C.

6. Снимите накладку порога задней двери.

Автомобили с трансформируемым полом багажного отделения:

7. Снимите трансформируемый пол багажного отделения.

8. Снимите опору трансформируемого пола багажного отделения.

Продолжение описания общих работ:

9. Снимите пол багажного отделения.

10. Освободите боковую облицовку багажного отделения (2) в области уплотнителя двери багажного отделения.

11. Отверните болт крепления (1).

Примечание:
Момент затяжки: 2 Н∙м.

12. Отсоедините боковую облицовку багажного отделения (2) в направлении стрелки.

13. Отсоедините электрические разъемы.

14. Вытяните ленту наружного заднего трехточечного ремня безопасности.

15. Установка выполняется в обратной последовательности.

Обивки дверей

Примечание:
В качестве примера все работы ниже показаны на левой стороне автомобиля.

Снятие и установка накладки блока переключателей передней / задней двери

1. Отсоедините накладку блока переключателей (1) вместе с блоком (2) с помощью клина (T10383) (3).

2. Отсоедините электрические разъемы и окончательно снимите накладку блока переключателей (1) вместе с блоком (2).

Передняя дверь

Задняя дверь

3. Установка выполняется в обратной последовательности.

Снятие и установка обивки передней двери

1. Снимите накладку блока переключателей.

2. Отверните болты крепления (1).

3. Поверните фиксатор (1) на 90° в направлении стрелки, чтобы его разблокировать.

Примечание:
Верхний левый фиксатор (1) автоматически разблокируется, как только обивка передней двери поднимется с внутреннего уплотнителя оконного проема.

4. Освободите зажимы (3) обивки передней двери (2) с помощью клина (T10383).

5. Вытяните обивку передней двери (2) вверх из внутреннего уплотнителя оконного проема.

6. Отсоедините электрические разъемы.

7. Отсоедините гибкий трос (1) и окончательно снимите обивку передней двери.

Внимание:
Риск повреждения троса из-за деформации: не сгибайте и не перекручивайте трос.

8. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Перед установкой проверьте все элементы крепления, поврежденные детали замените новыми.
• Вставьте фиксатор в обивку двери.

Внимание:
Риск повреждения запирающего механизма:
- Всегда поворачивайте запирающий механизм из положения (2) в положение (1).
- Обивку двери можно устанавливать только тогда, когда запирающий механизм находится в положении (1).

Снятие и установка обивки задней двери

1. Снимите накладку блока переключателей.

2. Отверните болты крепления (1).

3. Поверните фиксатор (1) на 90° в направлении стрелки, чтобы его разблокировать.

4. Освободите зажимы (2) обивки задней двери (1) с помощью клина (T10383).

5. Вытяните обивку задней двери (1) вверх из внутреннего уплотнителя оконного проема.

6. Отсоедините электрический разъем.

7. Отсоедините гибкий трос (1) и окончательно снимите обивку задней двери.

Внимание:
Риск повреждения троса из-за деформации: не сгибайте и не перекручивайте трос.

8. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Перед установкой проверьте все элементы крепления, поврежденные детали замените новыми.
• Вставьте фиксатор в обивку двери.

Внимание:
Риск повреждения запирающего механизма:
- Всегда поворачивайте запирающий механизм из положения (2) в положение (1).
- Обивку двери можно устанавливать только тогда, когда запирающий механизм находится в положении (1).

Элементы салона

Примечание:
В качестве примера все работы ниже показаны на левой стороне автомобиля.

Снятие и установка верхнего кронштейна сетчатой перегородки

1. Используя имеющийся в продаже пластиковый клин, отсоедините накладку (1) в направлении стрелки (A).

2. Опустите формованную потолочную панель.

3. Отверните болт крепления (3).

Примечание:
Момент затяжки: 8 Н∙м.

4. Снимите верхний кронштейн сетчатой перегородки (2) в направлении стрелки (B).

5. Установка выполняется в обратной последовательности.

Снятие и установка нижнего кронштейна сетчатой перегородки

1. Снимите накладку порога передней двери.

2. Переместите переднее сиденье в крайнее переднее положение.

3. Отверните болт крепления (2).

Примечание:
Момент затяжки: 20 Н∙м.

4. Снимите нижний кронштейн сетчатой перегородки (1).

5. Установка выполняется в обратной последовательности.

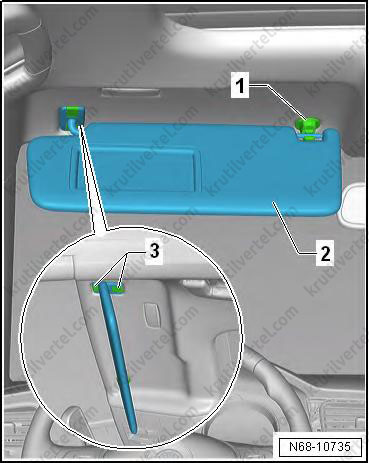

Снятие и установка солнцезащитного козырька

1. Поверните солнцезащитный козырек вперед.

2. Снимите плафон подсветки косметического зеркала (W20) / (W14).

3. Отсоедините солнцезащитный козырек (2) от центрального крепления (1) и откиньте козырек в сторону.

4. Снимите колпачки (3) с помощью небольшой отвертки.

5. Установите плоскогубцы (T10558A) по центру в удерживающие зажимы (3).

6. Отсоедините передний (если смотреть по направлению движения) фиксатор (3) в кронштейне солнцезащитного козырька (1) с помощью плоскогубцев (T10558A).

7. Слегка потяните солнцезащитный козырек (2) вниз, чтобы предотвратить повторное зацепление фиксатора (3).

8. Отсоедините задний (если смотреть по направлению движения) фиксатор (3) в кронштейне солнцезащитного козырька (1) с помощью плоскогубцев (T10558A).

9. Потяните солнцезащитный козырек (2) вниз.

10. Отсоедините электрический разъем.

Внимание:
Опасность повреждения жгута проводов из-за сильного натяжения: осторожно вытяните жгут проводов из отверстия.

11. Снимите зажимную пластину.

12. Снимите солнцезащитный козырек.

13. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Оберните электрический разъем одним слоем вспененной ленты.
• Возьмитесь одним пальцем за углубление в плафоне подсветки косметического зеркала.
• Слегка потяните формованную потолочную панель вниз.
• Расположите электрический разъем между формованной потолочной панелью и поперечиной крыши.
• Зафиксируйте самый передний (если смотреть по направлению движения) фиксатор.
• Зафиксируйте самый задний (если смотреть по направлению движения) фиксатор.
• Убедитесь, что оба фиксатора правильно зацеплены.

Снятие и установка центрального крепления солнцезащитного козырька

1. Снимите солнцезащитный козырек и откиньте его в сторону.

2. Поверните центральное крепление солнцезащитного козырька (1) в направлении стрелки.

3. Снимите центральное крепление солнцезащитного козырька (1) по направлению вниз.

4. Установка выполняется в обратной последовательности.

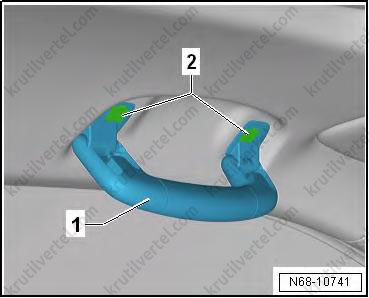

Снятие и установка потолочной ручки

1. Откиньте потолочную ручку (1) вниз.

2. Отсоедините заглушки (2) с помощью имеющегося в продаже пластикового клина.

3. Откиньте потолочную ручку (1) вниз и удерживайте ее в таком положении.

4. Сдвиньте съемник (T10518A) (2) в направлении стрелки, пока не освободится фиксирующий зажим (3).

5. Потяните съемник (T10518A) (2) с потолочной ручкой (1) в противоположном направлении от стрелки.

6. Повторите процедуру для оставшегося фиксирующего зажима (3), удерживая потолочную ручку (1) под натяжением, чтобы предотвратить повторное зацепление фиксирующего зажима (3).

7. Снимите потолочную ручку (1).

8. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Важно: обязательно установите распорку.
• Вставьте потолочную ручку (1) в распорку (3).
• Важно: стопорные язычки (2) должны войти в зацепление.
• Правильно расположите потолочную ручку (1) и вставьте ее в, пока не услышите, как она вошла в зацепление.

Внутреннее зеркало заднего вида

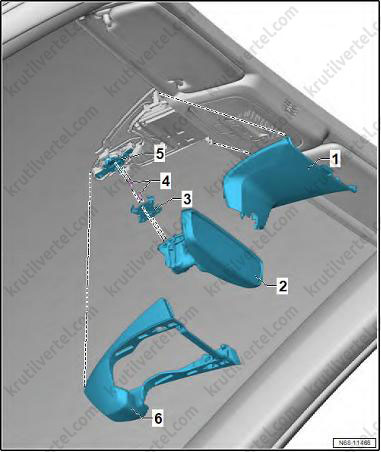

Составные элементы

1. Нижняя крышка.
2. Внутреннее зеркало заднего вида.
3. Пружинный зажим.
4. Болт крепления, 2 шт., момент затяжки 1,5 Н∙м.
5. Датчик дождя и освещенности (G397).
6. Верхняя крышка.

Снятие и установка

1. Отсоедините нижнюю крышку (1) в задней части с каждой стороны в направлении стрелки (А) с помощью имеющегося в продаже пластикового клина (2).

2. Снимите нижнюю крышку (1) в направлении стрелки (B).

3. Снимите верхнюю крышку (1) в направлении стрелки.

4. Отсоедините электрический разъем (2).

5. Вставьте отвертку (1) в прорезь.

6. Поверните внутреннее зеркало (3) за его основание зеркала примерно на 20° в направлении стрелки и снимите его вниз.

7. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

При повторном использовании внутреннего зеркала:

• Отверните болты крепления (1).
• Замените новым пружинный зажим (2).
• Вкрутите болты крепления (1) и затяните их.

Продолжение описания общих работ:

• Убедитесь, что внутреннее зеркало выровнено параллельно фиксирующей пластине.
• Установите внутреннее зеркало, повернув его против часовой стрелки, на фиксирующую пластину.
• Поверните внутреннее зеркало по часовой стрелке, пока не услышите, как оно зафиксировалось.

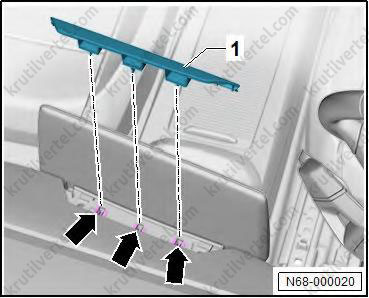

Передний подлокотник

Снятие и установка

1. Используя имеющийся в продаже пластиковый клин, отсоедините накладку (1).

2. Отверните болт крепления (3).

Примечание:
Момент затяжки: 20 Н∙м.

3. Снимите передний подлокотник (2).

4. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты: убедитесь, что накладка не защемлена.

Потолочная панель

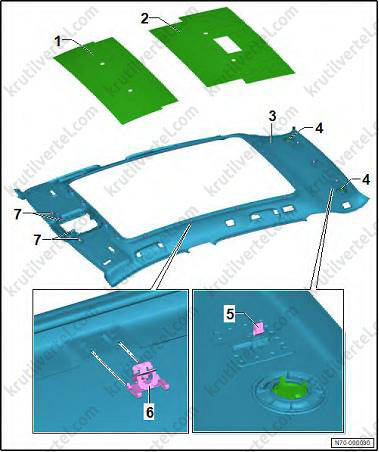

Составные элементы

1. Передняя шумоизоляция и ребро жесткости крыши.
2. Задняя шумоизоляция и ребро жесткости крыши.
3. Потолочная панель.
4. Заглушка, 2 шт.
5. Удерживающий зажим, 3 шт.
6. Удерживающий зажим.
7. Удерживающий зажим, 4 шт.

Снятие и установка потолочной панели

1. Снимите верхние облицовки стоек А.

2. Снимите верхние облицовки стоек В.

3. Снимите подушку заднего сиденья.

4. Снимите накладку порога задней двери.

5. Снимите облицовки стоек C.

6. Освободите солнцезащитные козырьки.

7. Снимите центральное крепление солнцезащитного козырька.

8. Снимите передний потолочный модуль (WX3).

9. Снимите потолочные ручки.

Автомобили со стеклянной крышей:

10. Откройте солнцезащитную шторку.

11. Отсоедините формованную потолочную панель по всему периметру от стеклянной панели крыши.

Продолжение описания общих работ:

12. Освободите спинки задних сидений и сложите их вперед.

13. Переместите передние сиденья в крайнее переднее и нижнее положение.

14. Сложите сиденье переднего пассажира вперед.

Примечание:
- Формованная потолочная панель очень чувствительна к перегибам. Потолочная панель со следом перегиба должна быть заменена новой.
- При выполнении следующих шагов всегда следите за тем, чтобы плоскогубцы (T10558A) располагались по центру в удерживающих зажимах.

15. Отсоедините удерживающие зажимы (2) от рамы формованной потолочной панели (1) с помощью плоскогубцев (T10558A).

16. Удерживайте формованную потолочную панель (1) в оттянутом положении (стрелки) таким образом, чтобы освобожденные зажимы (2) не смогли снова защелкнуться.

17. Отсоедините все удерживающие зажимы по всему периметру.

18. Отсоедините электрические разъемы.

19. С помощью второго механика осторожно извлеките формованную потолочную панель (1) из салона автомобиля через проем двери багажного отделения в направлении стрелки.

20. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты: перед установкой проверьте все элементы крепления, поврежденные детали замените новыми.

Установка шумоизоляции и ребра жесткости крыши

1. Снимите потолочную панель.

2. Разрежьте шумоизоляцию и ребра жесткости крыши (1) и (2) обойным ножом на полосы шириной около 6 см (3).

3. Оторвите полоски (3) от крыши.

4. Срежьте остатки клея электрическим резаком (V.A.G 1561 B) и ножом (V.A.G 1561/20).

Примечание:
При повреждении лакокрасочного покрытия (при снятии элементов шумоизоляции и жесткости крыши) восстановите покрытие.

5. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• При установке шумоизоляции и ребра жесткости крыши следуйте инструкции по применению клея.
• Ручным пистолетом (V.A.G 1628) нанесите 1-компонентный монтажный клей (3) диаметром 6 мм в соответствии со следующими размерами:

Размер (a) = 95 мм. Размер (b) = 105 мм. Размер (с) = 20 мм. Размер (d) = 21,5 мм.

• Расположите переднюю шумоизоляцию и ребра жесткости крыши (1) в соответствии с размером (a) по центру крыши и прижмите ее по всей площади к крыше. Размер (а) = 56 ± 3 мм.
• Расположите заднюю шумоизоляцию и ребра жесткости крыши (2) в соответствии с размером (b) по центру крыши и прижмите ее по всей площади к крыше. Размер (b) = 24 ± 3 мм.

Сиденья

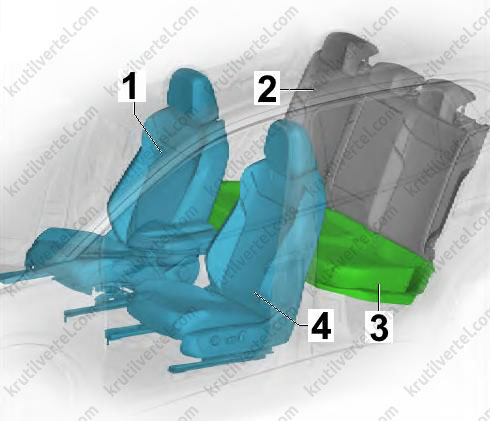

Обзор мест установки сидений

1. Сиденье переднего пассажира.
2. Спинки задних сидений.
3. Подушка задних сидений.
4. Сиденье водителя.

Снятие и установка переднего сиденья

Примечание:
В качестве примера работы ниже показаны на левой стороне автомобиля.

1. Отключите высоковольтную систему.

Внимание:
Высокое напряжение может привести к смертельной травме. Опасность серьезных или смертельных травм от поражения электрическим током или электрической дуги. Попросите техника по высокому напряжению (HVT) или специалиста по высокому напряжению (HVE) отключить высоковольтную систему.

2. Отключите систему привода автомобиля и выключите все электрические потребители.

3. Храните ключ зажигания и другие системы авторизации входа и запуска вне автомобиля, чтобы предотвратить непреднамеренное включение автомобиля.

4. Отсоедините 12-вольтную аккумуляторную батарею.

5. Снимите подголовник.

6. Переместите переднее сиденье в крайнее переднее и верхнее положение.

7. Отверните болты крепления (1).

8. Переместите переднее сиденье в крайнее заднее и нижнее положение.

9. Отверните болты крепления (2).

10. Откиньте переднее сиденье назад, чтобы получить доступ к разъемам.

11. Откройте крышку напольного покрытия.

12. Отсоедините электрические разъемы.

Внимание:
Пиротехнические компоненты могут сработать непреднамеренно. Риск получения травмы. Снимите с себя электростатический заряд, кратковременно коснувшись скобы замка двери.

13. Используйте подходящие средства для защиты навесного оборудования от повреждений.

Внимание:
Риск повреждения переднего сиденья при подъеме или во время транспортировки: не берите сиденье за навесные компоненты, например, замок ремня безопасности, рычаг регулировки продольного положения сиденья, рычаг регулировки высоты сиденья или облицовку сиденья.

14. При помощи второго механика извлеките сиденье из автомобиля.

15. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Занесите сиденье в автомобиль через переднюю дверь.
• Вставьте центрирующий штифт на передней внутренней стороне (стрелка).
• Вставьте центрирующий штифт на задней внутренней стороне (стрелка).

• Выровняйте направляющие сиденья. Важно: направляющие сиденья должны иметь одинаковое положение в креплении.
• Выровняйте переднее сиденье.
• Вкрутите болты крепления (2) с усилием от руки (см. иллюстрацию выше).
• Переместите переднее сиденье в крайнее переднее и верхнее положение.
• Вкрутите болты крепления (1) с усилием от руки (см. иллюстрацию выше).
• Затяните болты крепления (1) с моментом затяжки в 40 Н∙м.
• Переместите переднее сиденье в крайнее заднее и нижнее положение.
• Затяните болты крепления (2) с моментом затяжки в 40 Н∙м.

Примечание:
Если резьба в монтажной пластине поперечины сиденья повреждена, монтажную пластину поперечины сиденья необходимо заменить новой.

• Повторно включите высоковольтную систему.

Внимание:
Высокое напряжение может привести к смертельной травме. Опасность серьезных или смертельных травм от поражения электрическим током или электрической дуги. Попросите техника по высокому напряжению (HVT) или специалиста по высокому напряжению (HVE) повторно включить высоковольтную систему.

• Активируйте систему привода автомобиля.
• Подсоедините 12-вольтную аккумуляторную батарею.
• Считайте и очистите память событий с помощью диагностического тестера автомобиля.

Снятие и установка подушки задних сидений

1. Переместите передние сиденья в крайнее переднее положение.

2. Снимите направляющие крепления детского сиденья.

3. Справа и слева от проволочного крюка (2) вставьте отвертку до упора между сиденьем и консолью.

4. Одновременно нажмите обе отвертки вверх и осторожно подденьте подушку сиденье (1) в направлении стрелки (A) из втулки (3).

5. Повторите эту процедуру с другой стороны (стрелка B).

6. Слегка приподнимите сиденье (1) спереди и вытолкните проволочный каркас (2) в направлении (стрелки) из фиксаторов (3).

7. Отсоедините электрический разъем.

8. Снимите подушку задних сидений (1).

9. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Проверьте отверстие в кузове (стрелка) на предмет деформации. Допускаются незначительные остаточные деформации. Устраните любые деформации листового металла с помощью пластикового молотка.
• Поднимите напольное покрытие (2) и вставьте новые втулки (1) в отверстия кузове (стрелка) до щелчка.
• Расположите напольное покрытие (2) вокруг втулки, стараясь не закрывать втулку.

• Перед установкой сиденья проверьте, правильно ли выровнен проволочный каркас в области, обозначенной стрелками. При необходимости, отогните деформированный проволочный каркас назад, пока он снова не выровняется должным образом.

• Вставьте сиденье и плотно вдавите проволочные крючки во втулки.

Примечание:
Убедитесь, что проволочные крючки зацепились правильно.

Снятие и установка основания подушки задних сидений

1. Снимите подушку задних сидений.

2. Отогните вперед напольное покрытие в области сиденья.

3. Отверните болты крепления (1) и (3).

Примечание:
Момент затяжки: 12 Н∙м.

4. Снимите основание подушки задних сидений (2).

5. Установка выполняется в обратной последовательности.

Снятие и установка направляющей подголовника заднего сиденья

Примечание:
Для снятия потребуются три обычные отвертки с толщиной жала 0,4 мм и шириной жала 8 мм.

1. Снимите подголовник.

2. Обивку спинки сиденья с наполнителем спинки (1) с краев немного прижмите вниз.

Примечание:
Две отвертки расположите рядом с фиксаторами так, чтобы плоская сторона жала отвертки прилегала к фиксатору.

3. С каждой стороны сбоку от паза подголовника (4) вставить в спинку сиденья до уровня фиксаторов (3) небольшую отвертку.

4. Поверните обе отвертки на 90° в направлении стрелки (A), при этом фиксаторы направляющей подголовника (3) разблокируются в направлении стрелки (B).

5. С помощью дополнительной отвертки отсоедините направляющую подголовника (2) от паза подголовника (4).

6. Установка выполняется в обратной последовательности.

Снятие и установка спинки задних сидений

Примечание:
Снятие и установка описаны для спинки заднего сиденья (2/3).

1. Снимите заднюю полку.

Спинка заднего сиденья (2/3):

2. Снимите задний правый замок с проушиной ремня безопасности.

3. Откиньте крышку люка для перевозки длинномерных грузов.

Продолжение описания общих работ:

Примечание:
Для лучшей наглядности левая спинка заднего сиденья (1/3) на иллюстрации не показана.

4. Снимите накладку (1) с центральной опоры (2).

5. Отверните болт крепления (2).

Примечание:
Момент затяжки: 9 Н∙м.

6. Фиксирующую скобу (1) сзади откиньте вверх (стрелка А), отсоедините от центральной опоры (стрелка В) и затем снимите.

7. Поднимите спинку заднего сиденья (2) за внутренний шарнирный штифт (3) в направлении стрелки (A) и вытяните ее за наружные шарнирные штифты (1) в направлении стрелки (B).

8. Снимите спинку заднего сиденья (2).

9. Установка выполняется в обратной последовательности. При установке обращайте внимание на следующие моменты:

• Установите спинку заднего сиденья (2) на наружные шарнирные штифты (1) в направлении, противоположном стрелке (B).
• Установите внутренний шарнирный штифт (3) в центральную опору (4).
