Стартер Volkswagen Touareg с 2018 года

4. Стартер

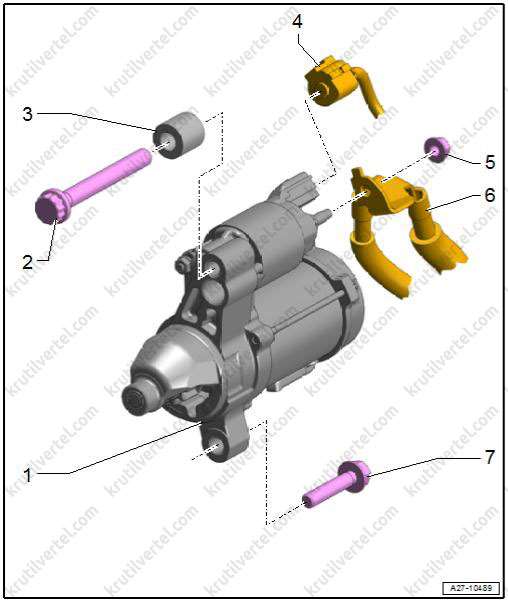

Составные элементы

1. Стартер. 2. Винт. 3. Дистанционная втулка (только для 4-цил. двигателей). 4. Электрический разъём. 5. Гайка, момент затяжки 20 Н·м. 6. Провод 30/B+. 7. Винт.

Снятие и установка

Автомобили с 3,0 л двигателями TDI

1. Отсоединить провод массы от АКБ при выключенном зажигании.

2. Снять приёмную трубу.

Автомобили с буквенным обозначением двигателя DENA, DEND:

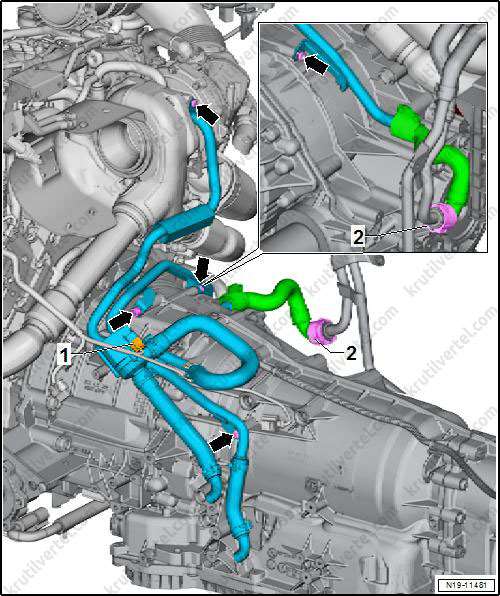

3. Вывернуть только один из винтов трубки охлаждающей жидкости модуля нейтрализации отработавших газов (увеличенное изображение) на коробке передач сзади (стрелка).

4. Осторожно отжать заднюю трубку охлаждающей жидкости в сторону, чтобы вывернуть винт стартера.

Продолжение для всех автомобилей:

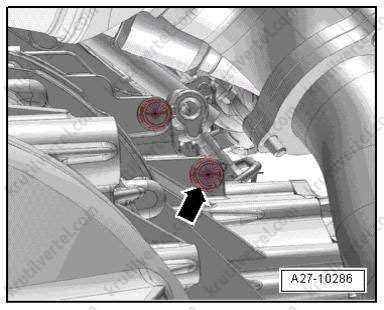

5. Вывернуть винт (стрелка).

6. Снять правые кронштейн опоры и опору двигателя.

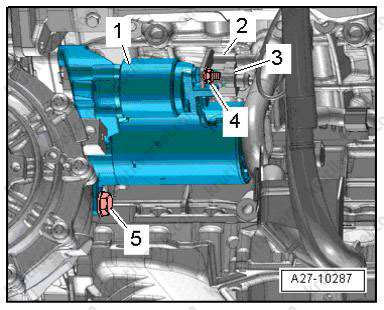

7. Отвернуть гайку (4) и освободить клемму провода 30/B+ (2).

8. Разблокировать и отсоединить электрический разъём (3).

9. Вывернуть винт (5).

10. Снять стартер (1).

11. Установка осуществляется в обратной последовательности с учётом следующего:

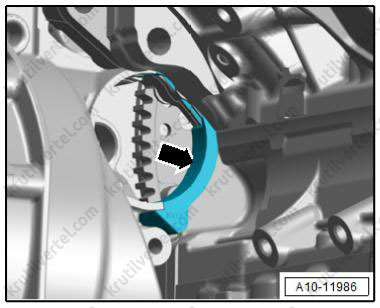

- Заменить уплотнитель, соблюдая правильное монтажное положение (стрелка). Приклеить уплотнитель универсальным клеем, например D 001 210 M2, сверху и снизу к корпусу коробки передач. Пространство для гидротрансформатора должно быть полностью уплотнено.

- При затруднённой установке стартера использовать не содержащую силикон аэрозольную смазку.

Автомобили с 2,0 л двигателями TSI

1. Отсоединить провод массы от АКБ при выключенном зажигании.

2. Снять корпус воздушного фильтра.

3. Снять правые кронштейн опоры и опору двигателя.

4. Вывернуть винт (стрелка).

5. Отвернуть гайку (4) и освободить клемму провода 30/B+ (2).

6. Разблокировать и отсоединить электрический разъём (3).

7. Вывернуть винт (5).

8. Снять стартер (1).

9. Установка осуществляется в обратной последовательности с учётом следующего:

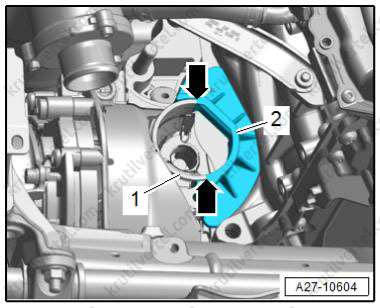

- Перед установкой стартера следует проверить правильность установки детали запирающего механизма (2) в отверстие для стартера. Запирающий механизм должен перекрываться отверстием (1) для стартера (стрелки).

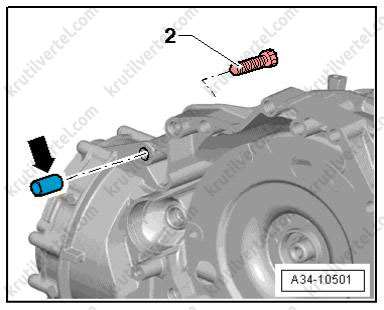

- Для затягивания винта (2) между стартером и коробкой передач должна быть установлена распорная втулка (стрелка).

Внимание:

Винт затягивать только с установленной распорной втулкой между стартером и коробкой передач. Опасность повреждения стартера из-за отсутствия распорной втулки.

Автомобили с 3,0 л двигателями TSI

1. Отсоединить провод массы от АКБ при выключенном зажигании.

2. Снять правые кронштейн опоры и опору двигателя.

3. Вывернуть винт (стрелка).

4. Отвернуть гайку (4) и освободить клемму провода 30/B+ (2).

5. Разблокировать и отсоединить электрический разъём (3).

6. Вывернуть винт (5).

7. Снять стартер (1).

8. Установка осуществляется в обратной последовательности с учётом следующего:

- Заменить уплотнитель, соблюдая правильное монтажное положение (стрелка). Приклеить уплотнитель универсальным клеем, например D 001 210 M2, сверху и снизу к корпусу коробки передач. Пространство для гидротрансформатора должно быть полностью уплотнено.

- При затруднённой установке стартера использовать не содержащую силикон аэрозольную смазку.
