4. Блоки реле и предохранителей
Замена предохранителей и плавких перемычек
Примечание:
В случае замены предохранителей или плавких перемычек необходимо использовать новые того же номинала.
1. Перед заменой предохранителя или плавкой перемычки необходимо отключить зажигание и все электрооборудование. Не превышать номинала предохранителя или плавкой перемычки.

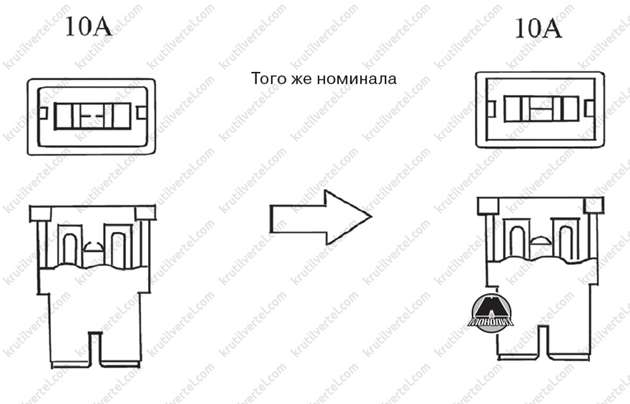

*Того же номинала*
2. При снятии или установке предохранителей необходимо использовать специальный инструмент. Извлекать и вставлять предохранители вертикально, не допускается любой перекос, поскольку при этом может быть нарушен контакт. Перегорание предохранителя или плавкой перемычки свидетельствует о наличии короткого замыкания в цепи. В этом случае необходимо провести систематическую проверку всех элементов цепи.
Примечание:

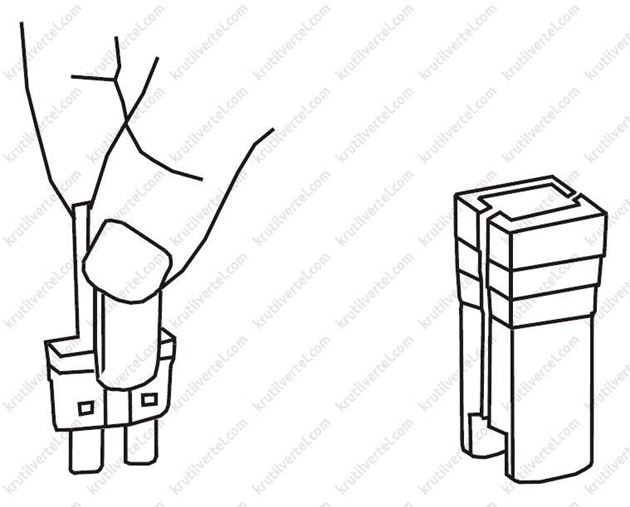

Инструмент для извлечения и установки предохранителей находится в крышке блока предохранителей.

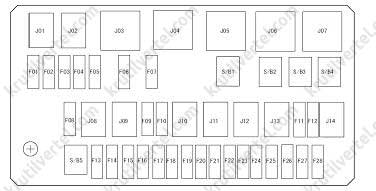

Блок предохранителей в салоне автомобиля (блок предохранителей № 1)
1. Реле:
| № | Название | № | Название |
| J01 | Зарезервировано (механическая коробка передач) | J08 | Реле передних противотуманных фар |
| Реле звукового сигнала (бесступенчатая коробка передач) | |||
| J02 | Реле фар | J09 | Реле задних противотуманных фонарей |
| J03 | Проблесковое реле | J10 | Реле компрессора кондиционера |
| J04 | Реле высокой частоты вращения вентилятора отопителя | J11 | Реле электропитания вспомогательных устройств |
| J05 | Зарезервировано | J12 | Реле зажигания |
| J06 | Реле электрических стеклоподъемников | J13 | Реле заднего стеклоочистителя |
| J07 | Реле вентилятора | J14 | Реле устройства обогрева стекла |
2. Предохранители:
| № | Название | Нагрузка по току (А) | № | Название | Нагрузка по току (А) |
| F01 | Зарезервировано (механическая коробка передач) | - | F17 | CD-плеер | 15 |
| Звуковой сигнал (бесступенчатая коробка передач) | 10 | F18 | Зарезервировано | - | |
| F02 | Люк | 25 | F19 | Зарезервировано | - |
| F03 | Световые приборы | 10 | F20 | Зарезервировано | - |
| F04 | Цепь зажигания AM1 | 15 | F21 | Прикуриватель | 25 |
| F05 | Зарезервировано | - | F22 | Наружное зеркало заднего вида | 15 |
| F06 | Световая аварийная сигнализация | 15 | F23 | Передний стеклоочиститель | 15 |
| F07 | Сигналы (указатели) поворота | 10 | F24 | Система зарядки | 10 |
| F08 | Передние противотуманные фары | 15 | F25 | Антиблокировочная система | 10 |
| F09 | Задние противотуманные фонари | 10 | F26 | Подушки безопасности | 15 |
| F10 | Компрессор кондиционера | 10 | F27 | Подогрев сидений | 20 |
| F11 | Задний стеклоочиститель | 10 | F28 | Лампа заднего хода | 10 |
| F12 | Обогрев стекла | 25 | S/B1 | Зарезервировано | - |
| F13 | Комбинация приборов | 10 | S/B2 | Стеклоподъемники | 30 |
| F14 | Лампы освещения салона | 10 | S/B3 | Зарезервировано | - |
| F15 | Устройство центральной блокировки дверных замков | 20 | S/B4 | Вентилятор | 40 |
| F16 | Стоп-сигналы | 10 | S/B5 | Зарезервировано | - |

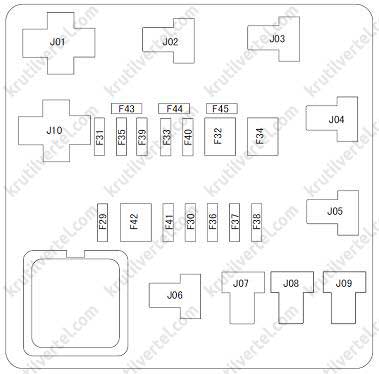

Блок предохранителей в моторном отсеке (блок предохранителей № 2)
