Система охлаждения трансмиссионного масла Great Wall Hover M2 / Haval M2 с 2010 года (с учетом обновлений 2012 и 2014 годов)

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
схема системы охлаждения Great Wall Hover M2, вентилятор охлаждения Great Wall Hover M2, радиатор охлаждения Great Wall Hover M2, схема системы охлаждения Great Wall Haval M2, вентилятор охлаждения Great Wall Haval M2, радиатор охлаждения Great Wall Haval M2

6. Система охлаждения трансмиссионного масла

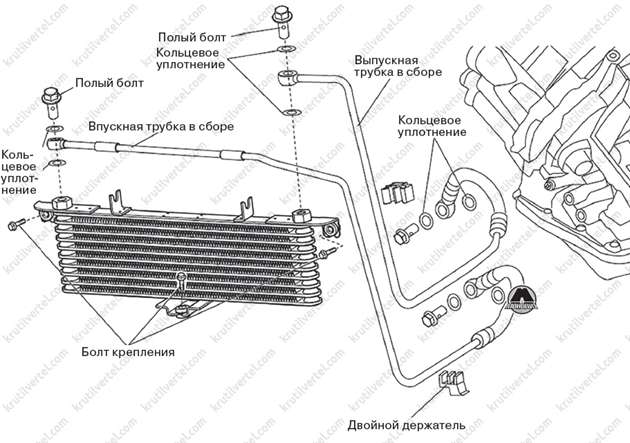

Составные элементы

система охлаждения трансмиссионного масла Great Wall Hover M2 с 2010 года, система охлаждения трансмиссионного масла Грейт Вол Ховер М2 с 2010 года

*Полый болт

Кольцевое уплотнение

Полый болт

Впускная трубка в сборе

Кольцевое уплотнение

Болт крепления

Двойной держатель

Кольцевое уплотнение

Выпускная трубка в сборе*

Снятие и установка впускной и выпускной трубки в сборе

1. Снять и установить впускную и выпускную трубку в сборе со стороны коробки передач:

Примечание:

Все снятие детали держать в чистоте.

  • Отвернуть два полых болта, снять кольцевые уплотнения и отсоединить трубки.
  • Извлечь трубки их держателя.

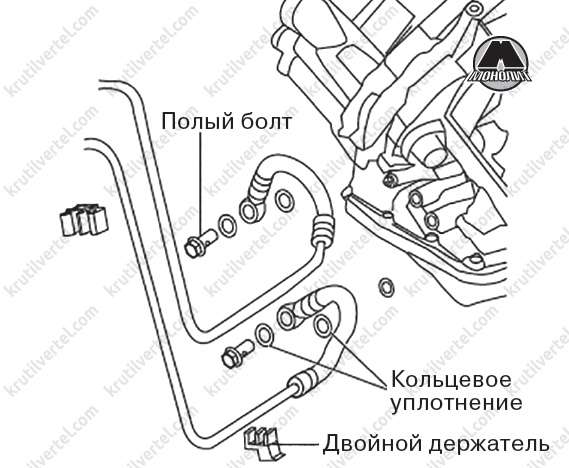

система охлаждения трансмиссионного масла Great Wall Hover M2 с 2010 года, система охлаждения трансмиссионного масла Грейт Вол Ховер М2 с 2010 года

*Полый болт

Кольцевое уплотнение

Двойной держатель*

  • Подсоединить трубки к коробке передач, вставить полые болты с кольцевыми уплотнениями и затянуть их моментом 30±3 Н∙м.
  • Закрепить трубки в держателе.

2. Снять и установить впускную и выпускную трубку в сборе со стороны масляного радиатора:

Примечание:

Все снятие детали держать в чистоте.

  • Отвернуть два полых болта, снять кольцевые уплотнения и отсоединить трубки.

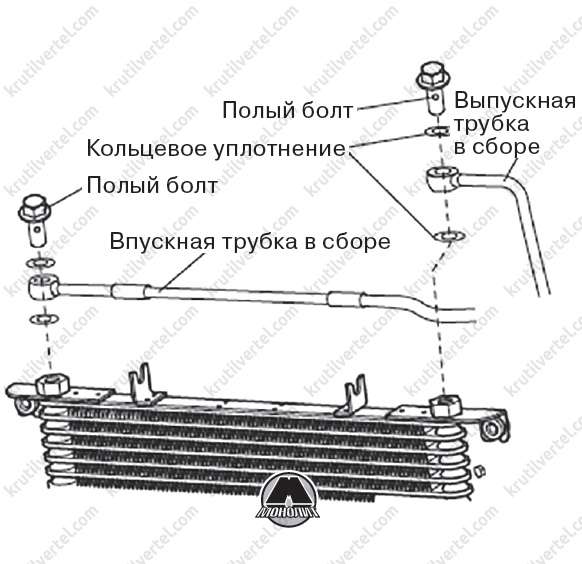

система охлаждения трансмиссионного масла Great Wall Hover M2 с 2010 года, система охлаждения трансмиссионного масла Грейт Вол Ховер М2 с 2010 года

*Полый болт

Полый болт

Кольцевое уплотнение

Впускная трубка в сборе

Выпускная трубка в сборе*

  • Подсоединить трубки к масляному поддону, вставить полые болты с кольцевыми уплотнениями и затянуть их моментом 30±3 Н∙м.
