Подушки двигателя Great Wall Hover H6 / Haval H6 с 2011 года
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
ремень безопасности Great Wall Haval H6, подушка безопасности Great Wall Haval H6, моменты затяжки Great Wall Haval H6, ремень безопасности Great Wall Hover H6, подушка безопасности Great Wall Hover H6, моменты затяжки Great Wall Hover H6

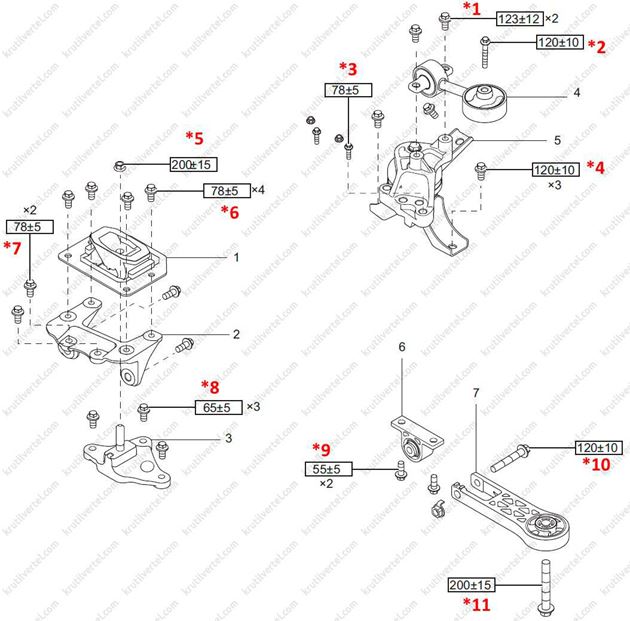

7. Подушки двигателя
Двигатели GW4D20
Составные элементы
*123±10 Н·м
120±10 Н·м
78±5 Н·м
120±10 Н·м
200±15 Н·м
78±5 Н·м
78±5 Н·м
65±5 Н·м
55±5 Н·м
120±10 Н·м
200±15 Н·м*
- Левая подушка в сборе.
- Соединительный кронштейн левой подушки.
- Кронштейн левой подушки в сборе.
- Кронштейн правой подушки.
- Правая подушка в сборе.
- Кронштейн задней подушки в сборе.
- Задняя подушка в сборе.
Снятие и установка
Левая подушка
Аналогично, как и на двигателях GW4G15B (см. главу 6а “Механическая часть двигателя (бензиновые двигатели)” Данного руководства).
Правая подушка
