1. Общие сведения

Составные элементы

Гидропривод сцепления

общие сведения Great Wall Hover H6, общие сведения Грейт Вол Ховер Н6, общие сведения Great Wall Haval H6, общие сведения Грейт Вол Хавал Н6

*Соединение с бачком тормозной жидкости*

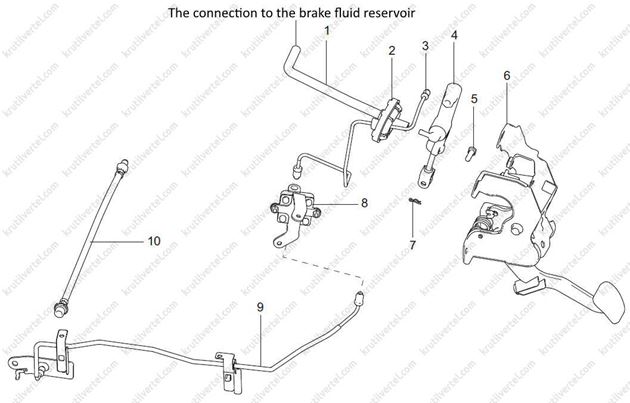

Модели с двигателями GW4G15B

1. Всасывающий шланг.

2. Защитный кожух гидропривода сцепления.

3. Трубка главного цилиндра сцепления.

4. Главный цилиндр сцепления.

5. Штифт.

6. Педаль сцепления.

7. Разводной шплинт (после каждого снятия заменять деталь новой).

8. Клапан сцепления.

9. Трубка цилиндра сцепления.

10. Шланг рабочего цилиндра сцепления.

общие сведения Great Wall Hover H6, общие сведения Грейт Вол Ховер Н6, общие сведения Great Wall Haval H6, общие сведения Грейт Вол Хавал Н6

*Соединение с бачком тормозной жидкости*

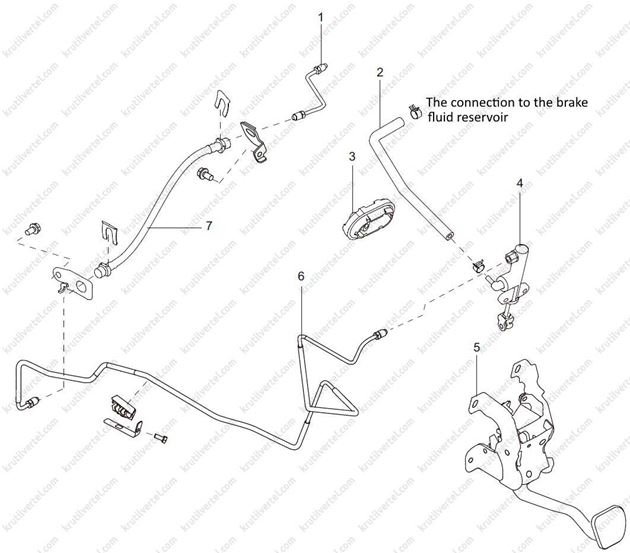

Модели с двигателями 4G69S4N

  1. Трубка рабочего цилиндра сцепления.
  2. Всасывающий шланг.
  3. Защитный кожух гидропривода сцепления.
  4. Главный цилиндр сцепления.
  5. Педаль сцепления.
  6. Трубка главного цилиндра сцепления.
  7. Шланг рабочего цилиндра сцепления.

общие сведения Great Wall Hover H6, общие сведения Грейт Вол Ховер Н6, общие сведения Great Wall Haval H6, общие сведения Грейт Вол Хавал Н6

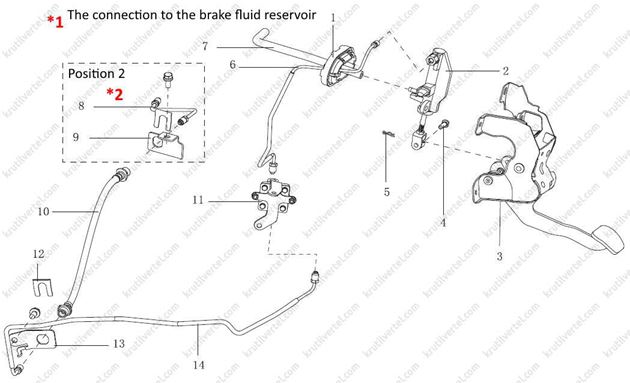

*Соединение с бачком тормозной жидкости

Положение 2*

Модели с двигателями GW4D20

  1. Защитный кожух гидропривода сцепления.
  2. Главный цилиндр сцепления.
  3. Педаль сцепления.
  4. Штифт.
  5. Разводной шплинт (после каждого снятия заменять деталь новой).
  6. Трубка главного цилиндра сцепления.
  7. Всасывающий шланг.
  8. Трубка рабочего цилиндра сцепления.
  9. Крепление (2) трубки сцепления.
  10. Шланг рабочего цилиндра сцепления.
  11. Клапан сцепления.
  12. Поддерживающая скоба.
  13. Крепление (1) трубки сцепления.
  14. Трубка рабочего цилиндра сцепления.

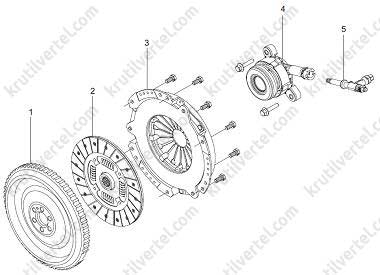

Узел сцепления

общие сведения Great Wall Hover H6, общие сведения Грейт Вол Ховер Н6, общие сведения Great Wall Haval H6, общие сведения Грейт Вол Хавал Н6

  1. Маховик.
  2. Ведомый диск сцепления.
  3. Нажимной диск сцепления.
  4. Выжимной подшипник сцепления.
  5. Клапан для выпуска воздуха.

Принцип работы

Гидропривод сцепления

Гидропривод сцепления включает в основном педаль сцепления, главный цилиндр сцепления, рабочий цилиндр гидропривода выключения сцепления и гидравлическую линию сцепления и т.д. При нажатии педали сцепления в главном цилиндре сцепления возникает давление. Это давление передается на выжимной подшипник, который входит в контакт с диафрагменной пружиной нажимного диска. Из-за приложения дополнительного усилия выжимной подшипник перемещается внутрь для сжатия лепестков диафрагменной пружины. При этом нажимной диск перемещается назад, устраняя усилие сжатия ведомого диска сцепления.

Главный цилиндр сцепления

Главный цилиндр сцепления состоит из поршня и корпуса цилиндра, штока поршня и гидравлической линии. При нажатии педали шток воздействует на поршень главного цилиндра и вызывает переход рабочей жидкости в гидравлическую линию и далее в рабочий цилиндр.
