9. Датчик системи контролю положення сидіння

Зняття та встановлення

Увага:
Перед початком обслуговування елементів SRS вимкніть запалювання, від'єднайте провід від негативного виведення акумуляторної батареї та зачекайте щонайменше 3 хвилини.

1. Від'єднайте роз'єм бічної подушки безпеки.

2. Зняти сидіння в зборі та захисний кожух спинки сидіння.

3. Зняти кришку А та від'єднати роз'єм датчика системи 8Р.

4. Відвернути гвинти, зняти датчик С.

5. Встановлення в послідовності зворотного зняття.

Калібрування системи контролю положення сидіння

Примітка:
Переконайтеся, що сидіння сухе, спинка сидіння встановлена ​​у нормальне положення, а на подушці сидіння нічого немає.

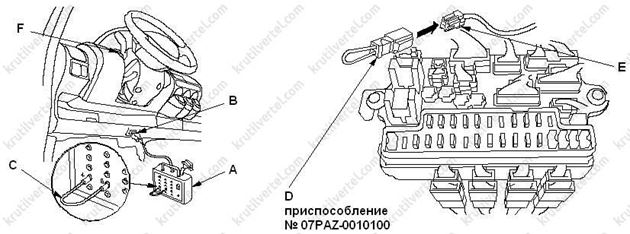

1. Підключити блок опорів А до роз'єму В (16Р) та встановити перемичку С як показано на малюнку.

2. Підключити пристрій D до гнізда Е (2Р). Не використовувати перемичку.

3. Повернути ключ запалення у положення ON (II).

4. Індикатор SRS F світиться протягом 6 секунд, після чого гасне. Видалити пристрій D з роз'єму Е протягом 4 секунд після того, як погас індикатор SRS.

5. Індикатор знову світиться. Повторно підключити пристрій D до роз'єму Е протягом 4 секунд після сигналу індикатора SRS.

6. Індикатор знову згасає. Видалити пристрій D з роз'єму Е протягом 4 секунд після того, як погас індикатор SRS і спостерігайте за індикатором:

• індикатор двічі блимає, потім світиться постійно - система відкалібрована, але помилка не стерта з накопичувача. Перейти до пункту 7, а потім стерти помилку.
• індикатор двічі блимає, потім гасне - система відкалібрована. Перейти до пункту 7.
• індикатор світиться не миготливий – система не калібрується. Вважати код помилки та здійснити пошук несправності.

7. Повернути ключ запалення у положення OFF. Від'єднати блок опору А.
