1. Опис
Використання схем
1. Найменування системи.
2. Номер роз'єму джгута проводів.
Правило нумерації роз'ємів джгутів проводки у цій збірці схем засноване на призначенні джгутів проводки. Наприклад, номер роз'єму джгута проводів датчика рідини, що охолоджує, в джгуті проводів двигуна – E23. Літери E – код джгута проводів, а число 23 – порядковий номер роз'єму.
Коди джгутів проводки наведені в таблиці.
| Найменування | Опис |
| C-- | Палять електропроводки моторного відсіку |
| E-- | Джгут електропроводки двигуна |
| S-- | Джгут електропроводки шасі |
| P-- | Джгут електропроводки панелі приладів |
| Q-- | Джгут електропроводки переднього бампера |
| J-- | Джгут електропроводки заднього бампера |
| D-- | Джгут електропроводки дверей |
| L-- | Палять електропроводки люка даху |
| X | Джгут електропроводки до роз'єму джгута |
3. Найменування елемента.
4. Відображення системної інформації, що стосується з'єднання ланцюгів.
5. З'єднання між виводами роз'ємів позначаються тонкою суцільною лінією та виділяються сірим фоном, щоб можна було відрізнити їх від фізичних джгутів проводки. Фізичний джгут проводів позначається суцільною товстою лінією, колір якої відповідає фактичному кольору проводу.
6. Відображення кольору дроту. Коди кольорів наведені в таблиці.
| Позначення | Опис | |
| ВARE | Голий, неізольований | |
| BE (BG) | Бежевий | |
| BK-(SW) | Чорний | |
| BU (BL) | Синій | |
| BN-(BR)U | Коричневий | |
| D(DK) | Темний | |
| GD | Золотий | |
| GN | Зелений | |
| GY (GR) | Сірий | |
| GT | Граніт, сіро-рожевий, чорний, жовто-сірий | |
| L(LT) | Світлий! світло-)H | |
| NA (МС) | Натуральний (без пігментації) | |
| OL | Оливковий, жовтувато-зелений або жовто-коричневий | |
| OG(OR) | Помаранчевий | |
| РК (RS) | Рожевий | |
| RD (RT) | Червоний | |
| PU | Пурпуровий/багряний, фіолетовий (більше до бузкового) | |
| TL | Напівпрозорий, що просвічує І | |
| TN | Жовто-коричневий, | |
| TQ (TK) | Бірюзовий, світло-зелений, блакитний | |
| VT (VI) | Фіолетовий | |
| WH (WT, WS) | Білий | |
| YE (YL, GE) | Жовтий | |
Примітка:

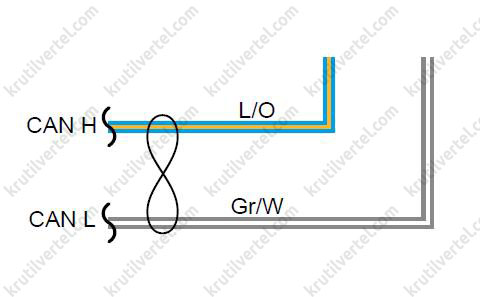

- Якщо провід двоколірний, то перша літера позначає його основний колір, а друга - колір смуги. Літери розділені символом "/".
- Наприклад, провід з маркуванням G/B пофарбований у зелений колір із чорною смугою.

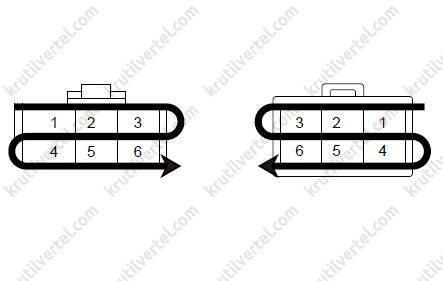

7. Відображення нумерації виводів у роз'ємах. Зверніть увагу: нумерація висновків у роз'ємах джгутів проводки, що з'єднуються один з одним, ведеться у дзеркальному порядку (див. наступний малюнок).
8. Номер точки з'єднання з «масою»: за винятком тих точок, які відносяться до джгута проводів двигуна (і позначення яких починається з літери P), всі точки з'єднання з «масою» позначаються серійними номерами, які починаються з літери G.

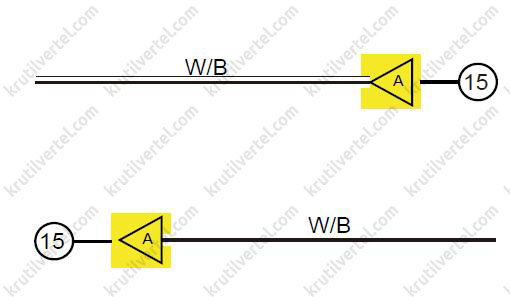

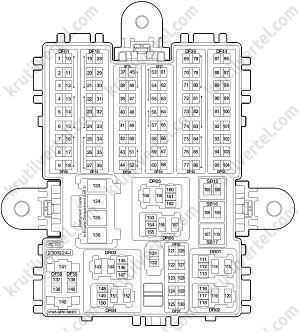

9. Тип живлення, що надходить на запобіжник.
10. Вузлова точка дроту.
