Обслуговування системи кондиціонування Changan UNI-K з 2021 року

1. Обслуговування системи

Основні технічні характеристики

Запобіжні заходи

Загальні відомості про запобіжні заходи при поводженні з холодоагентом

1. Хладагент HFC-134а має високу леткість. Попадання краплі холодоагенту на шкіру може спричинити місцеве обмороження. Під час робіт із холодоагентом обов'язково використання рукавичок.

2. Використовуйте окуляри для захисту очей та рукавички для захисту рук. При попаданні холодоагенту в очі негайно промийте їх водою.

3. Місткість з холодоагентом HFC-134а знаходиться під високим тиском. Забороняється зберігати ємність у місцях, де вона може зазнати впливу високих температур. Температура зберігання не повинна перевищувати 52 °C.

4. Герметичність системи перевіряйте електронним течешукачем. Слід пам'ятати, що холодоагент HFC-134а при дії на нього відкритого полум'я виділяє високотоксичний газ фосген.

5. Для заправки контуру холодоагенту HFC-134а використовуйте лише оливу зазначеної марки. Застосування мастил інших марок може викликати вихід системи з ладу.

6. Оскільки масло PAG інтенсивно поглинає вологу з навколишнього повітря, слід дотримуватися таких запобіжних заходів:

• При знятті будь-яких деталей контуру холодоагенту, відразу ж заглушіть отвори для захисту від потрапляння вологи.
• Під час встановлення деталей контуру холодоагенту знімайте заглушки отворів безпосередньо перед встановленням деталей.
• Приєднайте всі трубопроводи та шланги якомога швидше, щоб запобігти попаданню вологи в систему кондиціонера.
• Використовуйте компресорну оливу лише зазначеної марки з герметичної ємності.

7. При випадковому витоку холодоагенту із системи провітріть робоче місце, перш ніж продовжити роботу.

Запобіжні заходи при заміні деталей системи кондиціювання повітря

1. Заборонено послаблювати з'єднання деталей до зливу холодоагенту із системи.

2. Щоб запобігти потраплянню вологи, відразу ж закривайте відкриті отвори деталей ковпачками або заглушками.

3. Знімайте захисні заглушки тільки перед встановленням деталі.

4. При приєднанні штуцерів деталей обов'язково ставте нові кільця ущільнювачів, попередньо нанісши на штуцер і ущільнення холодоагент або масло.

Запобіжні заходи, обов'язкові до дотримання

1. При необхідності розгерметизації системи охолодження, підготуйте заздалегідь усі інструменти та запасні частини, які потрібні для виконання обслуговування системи, щоб система знаходилася в розгерметизованому стані строго необхідний час.

2. Закривайте пробками або заглушками всі трубопроводи та з'єднання безпосередньо після їх від'єднання, щоб запобігти потраплянню забруднень та вологи.

3. Усі трубопроводи та інші елементи систем автомобіля, що зберігаються на складі запчастин, до моменту приведення в стан готовності до використання повинні бути герметично упаковані або їх отвори повинні бути закриті заглушками.

4. Забороняється гнути формовані елементи трубопроводів системи для припасування за місцем. Під час обслуговування холодильних установок використовуйте елементи трубопроводів потрібної форми.

5. Усі пристрої, включаючи колектор для затоки холодоагенту, колектор для підключення манометра та шланги для виконання перевірок, повинні бути чистими та сухими.

Під час обслуговування системи

Примітка:
- Устаткування, що використовується для видалення холодоагенту HFC-134a(R-134a) із систем кондиціювання повітря, має бути сертифіковано та відповідати вимогам стандартів SAE J2210.
- У разі аварійного викиду холодоагенту перед поновленням робіт необхідно провітрити приміщення.
- Додаткова інформація в галузі техніки безпеки та охорони праці може бути отримана у виробників холодоагенту та оливи.

Увага:
- Пари оливи або холодоагенту, що використовуються в системі кондиціювання, можуть викликати подразнення очей або носоглотки.
- Будьте обережні при під'єднанні обладнання для технічного обслуговування.
- Не вдихайте холодоагент чи пару.

Створення розрідження в системі

1. У разі розгерметизації системи, наприклад, у процесі монтажу або ремонту, з неї необхідно викачати повітря з використанням системи зливу, переробки та заправки холодоагентом R-134a. (Якщо система знаходилася у відкритому стані кілька днів, необхідно замінити ресивер-осушувач та провести відкачування повітря протягом кількох годин).

2. Підключіть систему зливу, переробки та заправки холодоагенту R-134a до отворів високого та низького тиску, відповідно до інструкцій виробника.

3. Приблизно через 10 хвилин переконайтеся, що манометр низького тиску показує розрідження нижче 93,3 кПа. Якщо розрідження одержати не вдається, це вказує на негерметичність системи. Частково зарядіть систему та випробувайте її на герметичність.

4. Витягніть клапан низького тиску з технологічного отвору низького тиску.

Заряджання системи холодоагентом

1. Підключіть систему зливу, переробки та заправки холодоагентом R-134a до отвору високого тиску, як показано на малюнку та відповідно до інструкцій виробника.

2. Додайте таку ж кількість нового масла холодоагенту в систему, яке було злито раніше. Використовуйте лише рекомендовану оливу холодоагенту. Заправте в систему необхідну кількість холодоагенту R-134a. Переповнення системи холодоагентом може вивести компресор із ладу.

З'єднання з кільцями ущільнювачів

Увага:
- Завжди використовуйте нове кільце ущільнювача.
- Щоб не допустити попадання на кільця ущільнювачів різного роду волокон, що може викликати витік холодоагенту, проводьте роботи зі встановлення ущільнювальних кілець без рукавичок і без використання ганчірки.
- Щоб уникнути прилипання ущільнювальних кілець, нанесіть на них перед установкою компресорне масло.
- Для затягування фітингів з кільцями ущільнювача використовуйте динамометричний ключ. Надмірна затяжка призведе до пошкодження кільця ущільнювача і деформації торця трубки.
- Якщо робота була перервана до остаточного з'єднання труб, закрийте труби, деталі та фітинги за допомогою заглушок або клейкої стрічки, щоб не допустити потрапляння сторонніх предметів.
- Проведіть візуальний огляд поверхонь та посадкових поверхонь ущільнювальних кілець, різьблень та точок з'єднання. У разі виявлення пошкоджень замініть відповідні деталі.
- Встановлюйте кільця ущільнювачів строго в канавки трубок.
- Для змащування ущільнювальних кілець використовуйте компресорну оливу, вказану в посібнику з технічного обслуговування.
- Перед встановленням нанесіть компресорну оливу на верхні та бічні частини ущільнювальних кілець.
- Нанесіть компресорну оливу на канавки трубки.
- Після затягування з'єднання видаліть надлишки компресорної оливи з місць з'єднання, а також будь-яку іншу оливу, яка могла потрапити на кузов та інші вузли автомобіля, за допомогою шматка чистої тканини.
- Якщо після затягування з'єднань є підозри на витік, не затягуйте з'єднання ще сильніше, а роз'єднайте їх, зніміть кільця ущільнювачів і перевірте їх стан, а також стан різьблень і поверхонь, що з'єднуються.

Запобіжні заходи при роботі зі з'єднаннями магістралей хладагента

Примітка:
- Швидкороз'ємні з'єднання не вимагають інструментів при з'єднанні трубопроводів.
- На відміну від звичайних з'єднань зі штуцерами та гайками, швидкороз'ємні з'єднання не вимагають контролю моменту затягування.
Для розстикування швидкороз'ємного з'єднання використовувати спеціальний знімач.

Увага:
При заміні або очищенні елементів системи кондиціонера слідувати наведеним нижче інструкціям:
- Коли компресор знято, зберігати його в положенні, в якому він встановлений на автомобілі. В іншому випадку олія потрапить у камеру низького тиску.
- При з'єднанні трубок завжди використовувати динамометричний ключ для затягування та ключ з іншого боку для утримання.
- Після роз'єднання трубопроводів негайно заглушити всі отвори для запобігання попаданню всередину бруду та вологи.
- Під час встановлення кондиціонера на автомобіль підключати трубопроводи в останню чергу. Не виймати ущільнювальні ковпачки з трубопроводів та інших деталей, поки це не потрібно для з'єднання.
- Деталям, що зберігалися в холодному місці, необхідно дати час нагрітися до кімнатної температури, перш ніж витягувати ковпачки. Це запобігає утворенню конденсату всередині елементів кондиціонера.
- Ретельно видалити вологу із системи кондиціювання перед заправкою холодоагентом.
- Завжди замінювати використані ущільнювальні кільця на нові.
- При з'єднанні трубопроводів змастити маслом коло ущільнювальних кілець, як показано на малюнку. Слідкувати за тим, щоб олія не потрапила на різьбову частину.
- Кільце ущільнювача має бути щільно встановлене в канавці трубопроводу.
- При заміні кільця ущільнювача бути обережним, щоб не пошкодити кільце ущільнювача і трубопровід.
- З'єднувати трубопровід до клацання, потім затягнути гайку або гвинт від руки до щільного прилягання. Перевірити правильність встановлення кільця ущільнювача на трубопровід.
- Після під'єднання лінії провести перевірку щодо витоків і переконатися у відсутності витоків зі з'єднань. При виявленні витоку холодоагенту роз'єднати лінію та замінити кільце ущільнювача. Потім затягніть з'єднання встановленим моментом затягування.

Запобіжні заходи під час обслуговування компресора

• Закрити всі отвори для запобігання попаданню всередину вологи та сторонніх предметів.
• Коли компресор знято, зберігати його в положенні, в якому він встановлений на автомобілі.
• При заміні або ремонті компресора суворо дотримуватись процедур, зазначених у розділі “Підтримка необхідної кількості оливи в компресорі”.
• Утримувати в чистоті поверхні тертя між муфтою та шківом. Якщо поверхні забруднені маслом, очистити їх чистою, трохи змоченою в розчиннику, ганчіркою.
• Після завершення обслуговування компресора повернути вал компресора від руки щонайменше п'ять обертів у кожну сторону. Це забезпечить рівномірний розподіл оливи всередині компресора. Після встановлення компресора запустити двигун і залишити працювати в режимі холостого ходу, щоб компресор попрацював протягом однієї години.
• Після заміни електромагнітної муфти компресора подати напругу на нову муфту та перевірити її роботу.

Запобіжні заходи при визначенні витоків за допомогою барвника

• Кондиціонер містить флуоресцентний барвник, який використовується для виявлення місць витоку холодоагенту. Перевірка потребує ультрафіолетової (UV) лампи для освітлення барвника.
• Завжди одягати спеціальні окуляри, які захищають очі та дозволяють краще побачити флуоресцентний барвник.
• Даний метод визначення витоків не замінює використання електричного детектора витоків (спеціальний пристрій). Визначення витоків за допомогою флуоресцентного барвника слід проводити разом із перевіркою електричним детектором витоків холодоагенту (спеціальний пристрій) для визначення точки витоку.
• З метою безпеки та забезпечення високої якості робіт перед початком робіт прочитати всі інструкції виробника щодо проведення робіт та запобіжні заходи.
• Ущільнення валу компресора не потребує ремонту при фарбуванні флуоресцентним барвником. Ущільнення валу компресора підлягає заміні лише при виявленні витоку за допомогою електричного детектора витоків (SST).
• Завжди видаляти сліди барвника з місця витоку після ремонту, щоб запобігти помилкам діагностики в майбутньому.
• Не допускати контакту барвника з фарбованими кузовними панелями та деталями інтер'єру. При попаданні фарбника негайно очистити забарвлене місце за допомогою дозволеного до очищення. Флуоресцентний барвник, залишений на поверхні протягом тривалого часу, не можна видалити.
• Не допускати потрапляння очищувача флуоресцентного барвника на гарячі поверхні (випускний колектор двигуна тощо).
• Не заправляйте більше однієї пляшки барвника холодоагенту (1/4 унції / 7,4 см³) в одну систему кондиціювання.
• Барвники для визначення витоків із систем кондиціювання HFC134a (R134a) та CFC12 (R-12) відрізняються один від одного. Не використовувати барвник визначення витоків системи HFC134a (R134a) у системі CFC12 (R-12) і навпаки. Це може призвести до пошкодження системи.
• Властивості флуоресцентного барвника в місцях витоків можуть зберігатися довше трьох років за відсутності несправності компресора.

Примітка:
– Автомобілі, заправлені флуоресцентним барвником на заводі, мають зелену табличку. Автомобілі, які не заправлені на заводі флуоресцентним барвником, мають синю табличку.
- На автомобілях, заправлених на заводі флуоресцентним барвником, ідентифікаційна табличка розташована на передній стороні капота.

Відбір холодоагенту з контуру, заправлення контуру холодоагентом

Увага:
- При обслуговуванні системи кондиціювання під високим тиском дотримуйтесь особливої ​​обережності.
- У системі кондиціювання знаходиться холодоагент під високим тиском. Обслуговування має виконувати професійний механік. В іншому випадку неправильна процедура обслуговування може призвести до серйозної небезпеки або смертельного результату.
- При несподіваному виході холодоагенту з контуру холодоагенту перед обслуговуванням провітріть робочу зону. У замкнутому робочому місці викид великої кількості холодоагенту може спричинити зменшення вмісту кисню і призвести до задухи, а отже, до серйозних або смертельних травм.
- Не допускати виходу холодоагенту в атмосферу для запобігання забрудненню навколишнього середовища.

Увага:
- Для відбору холодоагенту/заправки контуру холодоагентом R134a/R1234yf необхідно використовувати спеціальну установку для обслуговування кондиціонерів.
- НЕ працювати поблизу відкритого вогню.
Завжди утилізувати відібраний холодоагент за інструкцією.
- Не заправляйте холодоагентом типу R-12 кондиціонер, розрахований на використання холодоагенту R134a/R1234yf. Цей холодоагент несумісний з кондиціонером і може пошкодити його.
- НЕ запускати двигун, якщо працює вакуумний насос або в системі кондиціювання є вакуум. В іншому випадку компресор кондиціонера буде серйозно пошкоджений.

1. Відкрити капот та зняти кришки штуцерів лінії високого/низкого тиску кондиціонера.

2. Підключити установку для обслуговування кондиціонерів до штуцерів лінії високого/низького тиску кондиціонера.

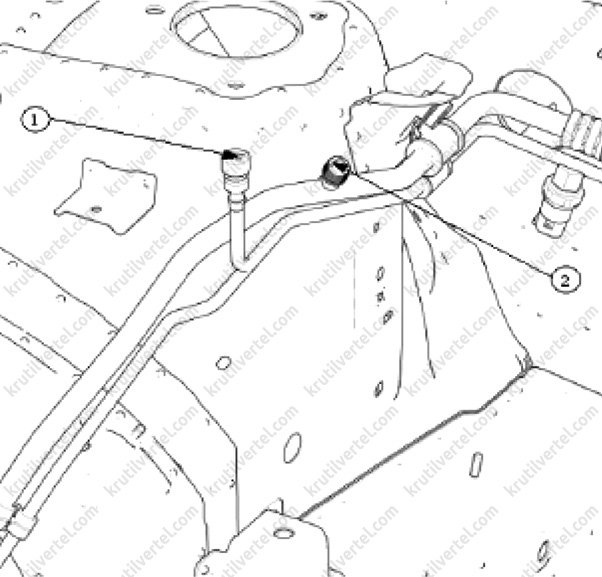

a. Підключити синій роз'єм до штуцера (1) лінії низького тиску.

b. Під'єднайте червоний роз'єм до штуцера (2) лінії високого тиску, як показано на зображенні нижче.

3. Відкрити кран високого тиску та кран низького тиску установки для обслуговування кліматичної системи.

4. Вибрати операцію «відбір» на установці та запустіть інсталяцію.

5. Щоб переконатися, що процес завершено, перевірити значення низького тиску на манометрі, а потім вимкнути установку.

6. Від'єднайте установку для обслуговування кондиціонерів від ліній кондиціонера.

7. Встановити кришки на штуцери ліній холодоагенту.

Вакуумне відкачування

1. Відкрити капот та зняти кришки штуцерів лінії високого/низького тиску кондиціонера.

2. Підключити установку для обслуговування кондиціонерів до штуцерів лінії високого/низького тиску кондиціонера.

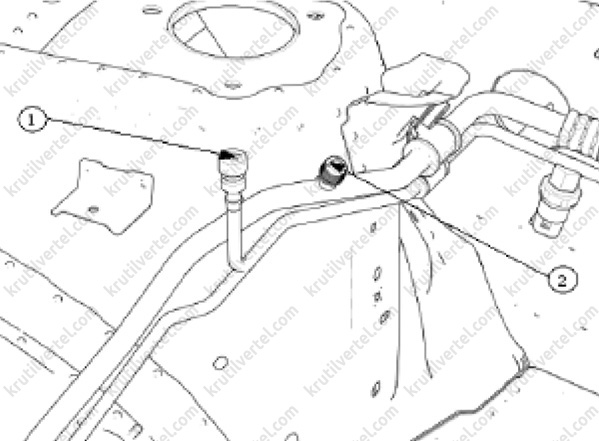

a. Підключити синій роз'єм до штуцера (1) лінії низького тиску.

b. Під'єднайте червоний роз'єм до штуцера (2) лінії високого тиску, як показано на зображенні нижче.

3. Відкрити кран високого тиску та кран низького тиску установки для обслуговування кліматичної системи.

4. Вибрати операцію «Вакуумування» на установці, встановити час роботи 15 хвилин, потім вибрати «OK» та увімкнути установку.

5. Зачекати 10 хвилин після завершення операції та перевірити зміни у параметрах вакууму в контурі холодоагенту. Якщо зміни є, значить, можливий витік холодоагенту. Перевірити та відремонтувати контур холодоагенту. Якщо змін немає, перейдіть до заправки контуру холодоагентом.

Заправлення контуру холодоагентом

Увага:
- При відборі холодоагенту з контуру виходить невелика кількість компресорної оливи. При заправці контуру холодоагентом обов'язково додавайте компресорну оливу, оскільки деяка кількість оливи втрачається під час відбору холодоагенту.
- НЕ допускати попадання в контур надлишкової кількості холодоагенту. Це призводить до надмірного тиску в контурі холодоагенту, шуму роботи компресора та виникнення несправностей кондиціонера.
- Перед заправкою холодоагенту завжди виконується відкачування.

1. Виконайте відкачування холодоагенту за допомогою вакуумного насоса.

2. Після перевірки системи кондиціювання на предмет витоку додайте холодоагент.

3. Після додавання компресорної оливи повторити процедуру відкачування протягом 3 хвилин, потім заправити систему холодоагентом.

4. Вибрати операцію «Заправка» на установці, встановити потрібну кількість, потім вибрати «OK» та увімкнути установку.

5. Відкрити всмоктуючий кран і закрити випускний кран, потім відкрити заправний кран, щоб холодоагент почав надходити в систему.

6. Коли подача холодоагенту припиниться, закрити кран подачі.

7. Якщо заправлений холодоагент не досягає зазначеної позначки, увімкніть компресор кондиціонера, запустивши двигун.

8. Відкрити кран подачі холодоагенту для подачі холодоагенту, що залишився, в контур.

Увага:
У цей час не відкривайте кран відбору холодоагенту (високого тиску). Невиконання цієї вимоги може призвести до травми або смерті.

9. Після заправки виконайте перевірку тиску в системі кондиціювання.

10. Після завершення перевірки зняти з'єднувальний патрубок для заправки холодоагенту.

11. Встановити кришки на штуцери трубок системи кондиціювання.

Відбір компресорної оливи та заправка контуру компресорною оливою

Відбір компресорної оливи

Увага:
- Повинна використовуватись спеціальна установка для обслуговування кондиціонерів, розрахованих на роботу з холодоагентом R134a/R1234yf.
- Завжди забезпечувати достатню вентиляцію робочої зони, оскільки існує велика ймовірність витоку холодоагенту з контуру.
- Завжди утилізувати відібраний холодоагент за інструкцією.
- Компресорну оливу необхідно заправляти після заміни компонентів кліматичної системи або відкачування холодоагенту з контуру.

1. Відкрити капот та зняти кришки штуцерів лінії високого/низького тиску кондиціонера.

2. Підключити установку для обслуговування кондиціонерів до штуцерів лінії високого/низького тиску кондиціонера.

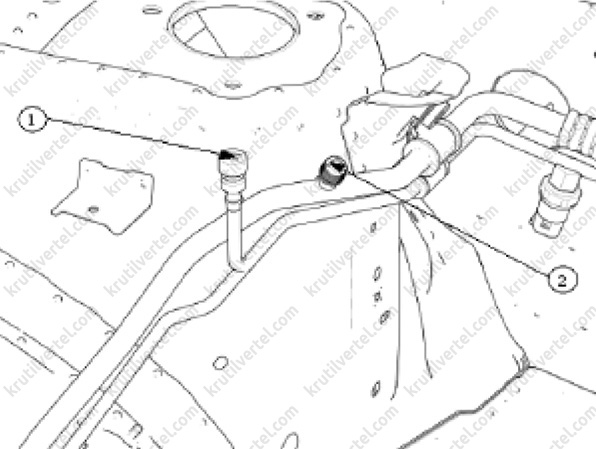

a. Підключити синій роз'єм до штуцера (1) лінії низького тиску.

b. Під'єднайте червоний роз'єм до штуцера (2) лінії високого тиску, як показано на зображенні нижче.

3. Відкрити кран високого тиску та кран низького тиску установки для обслуговування кліматичної системи.

4. Відкачайте компресорну оливу з контуру холодоагенту відповідно до інструкцій до установки для обслуговування кондиціонерів.

5. Записати величину об'єму відібраної компресорної оливи.

6. Від'єднайте установку для обслуговування кондиціонерів від ліній кондиціонера.

7. Встановити кришки на штуцери трубок холодоагенту.

Заправка контуру компресорною оливою

1. Виконати відкачування холодоагенту за допомогою вакуумного насоса. Зачекати 10 хвилин після завершення операції та перевірити, чи відбувається зміна тиску в контурі холодоагенту. Якщо зміни є, значить, можливий витік холодоагенту. Перевірити та відремонтувати контур холодоагенту. Якщо змін немає, перейдіть до заправки контуру компресорною оливою.

2. Відкрити кран всмоктувальної лінії і закрити кран відкачування, потім відкрити кран подачі, щоб компресорна олія почала надходити в контур.

3. Після завершення заправки контуру компресорною оливою закрити кран подачі оливи.

4. Знову виконайте вакуумування контуру протягом 3 хвилин.

5. Продовжити виконання заправки холодоагентом після завершення цієї операції.

Перевірка без зняття з автомобіля

1. Перевірте тиск холодоагенту за допомогою манометричного колектора.

• В наведеній нижче процедурі для виявлення несправностей застосовується манометричний колектор. Зчитування показань манометричного колектора необхідно проводити після встановлення наступних умов.

Умови випробування:

1) Якщо перемикач напряму повітря встановлений у положення RECIRC (рециркуляція), температура повітря на впуску становить 30-35°C (86-95°F).

2) Частота обертання колінчастого валу двигуна – 1500 об/хв.

3) Всі двері повністю відчинені.

4) Перемикач швидкості вентилятора – у положенні "HI".

5) Вимикач A/C встановлений у положення ON (ВКЛ).

• Нормальне функціонування системи охолодження

Показання датчиків тиску:

• Робота кондиціонера періодично порушується та відновлюється внаслідок присутності вологи в системі охолодження.

• Система кондиціювання працює неефективно через недостатню кількість холодоагенту.

• Система кондиціювання працює неефективно через погану циркуляцію холодоагенту.

• Система кондиціювання не працює, або її робота періодично переривається внаслідок порушення циркуляції холодоагенту.

• Система кондиціювання працює неефективно через надмірну кількість холодоагенту або недостатнє охолодження конденсатора.

• Система кондиціювання не працює через наявність повітря в системі охолодження.

Увага:
Трубопроводи низького тиску можуть дуже нагріватися, викликаючи серйозні опіки.

• Система кондиціювання функціонує неефективно через порушення роботи клапана компенсації розширення.

• Система кондиціювання працює неефективно через несправність компресора.

Операції щодо визначення системних відмов

Перевірка безпосереднім візуальним оглядом та спостереженням

У разі відмови чи відхилення від нормального функціонування системи кондиціонування виникають певні зовнішні ознаки несправності. У цьому випадку можна перевірити безпосередній огляд та спостереження.

1. Уважно перевірити всі трубки на предмет утворення розривів або тріщин, а також зовнішні поверхні конденсатора та випарника на предмет утворення масляних потік та плям. У разі виявлення мастила на поверхні зазначених частин можна припустити утворення витоку в системі та спробувати точно визначити місце її виникнення, виконавши перевірку з використанням мильної води у наступних основних точках:

1) Роз'єми з'єднання трубок та клапанів.

2) Шланги та роз'єми з'єднання шлангів.

3) Сальник компресора, передня та задня кришки, ущільнювальні прокладки тощо.

4) Подряпані, деформовані місця на поверхні конденсатора, випарника.

2. Перевірка через контрольне вікно: через контрольне вікно магістралі можна перевірити кількість та стан холодоагенту.

Перед початком спостереження запустити двигун, включити систему кондиціювання, підтримувати двигун у режимі підвищеної частоти обертання холостого ходу (1000-2000 об/хв) протягом 5 хвилин, потім перевірити стан циркуляції холодоагенту через контрольне вікно:

1) Якщо потік холодоагенту протікає рівномірно, і в ньому іноді утворюються бульбашки, то стан системи нормальний.

2) Якщо холодоагент прозорий, і в ньому не утворюються бульбашки повітря, значить або холодоагент в системі відсутня взагалі, або заправлена ​​занадто велика кількість холодоагенту. Якщо вентиляційні дефлектори стають прохолодними, система працює нормально; якщо ні – можливе утворення витоку холодоагенту.

3) Занадто велика кількість бульбашок у потоці є ознакою недостатньої кількості холодоагенту.

3. Перевірка магістралі: перевірити щодо ослаблення затягування роз'ємів з'єднань.

Тактильна перевірка відмов

1. Перевірити магістраль високого тиску кондиціонування.

Включити кондиціонер, дати компресору попрацювати протягом 10 ~ 20 хвилин, поторкати пальцями магістраль високого тиску системи кондиціювання за напрямком випуск компресора → конденсатор → осушувач → впуск розширювального клапана, температура повинна змінюватися від гарячої до теплої.

Якщо деякі частини нагріваються до дуже високої температури, це може бути спричинене недостатньо ефективним відведенням тепла; якщо ці частини холодні, це вказує на утворення засмічення у магістралі, відсутність холодоагенту, відмову або недостатньо ефективну роботу компресора.

2. Перевірити магістраль низького тиску системи кондиціювання.

Включити кондиціонер, дати компресору попрацювати протягом 10~20 хвилин, доторкнутися пальцями до магістралі низького тиску системи кондиціонування у напрямку від конденсатора до впуску компресора, температура повинна змінюватися від прохолодної до холодної.

Якщо частини не прохолодні, а також у разі утворення інею в окремих місцях, нормальне функціонування системи порушено.

3. Перевірити перепад температур на випуску компресора.

Включити кондиціонер, дати компресору попрацювати протягом 10-20 хвилин, поторкати пальцями компресор у місцях впуску та випуску, повинна відчуватися помітна різниця між температурами магістралей низького та високого тиску.

Якщо різниця температур не помітна, це вказує на відсутність або недостатню кількість холодоагенту в системі.

4. Перевірка контуру: перевірити вручну електричні роз'єми на предмет надійності з'єднання, ослаблення кріплення або нагрівання.

Якщо роз'єми ослаблені або нагріваються, порушення функціонування системи кондиціювання може бути зумовлене поганою провідністю роз'ємів.

Перевірка на слух

Уважно послухати систему після включення щодо наявності звуку працюючого компресора, відсутності сторонніх шумів під час його роботи, що дозволить визначити місце виникнення причини недостатньої ефективності охолодження – в компресорі чи магістралі.

Перевірка на наявність витоків холодоагенту

1. Дайте системі кондиціювання повітря попрацювати приблизно 10 хвилин і переконайтеся, що величина тиску на стороні високого тиску становить не менше 690 кПа. Заглушіть двигун, щоб розпочати перевірку на наявність витоків.

2. Починаючи зі з'єднання трубки високого тиску з випарником, перевірте систему щодо витоків на стороні високого тиску аж до компресора. Ретельно перевірені мають бути такі пункти.

3. Перевірте з'єднання та стик між датчиком тиску (на три положення) та трубкою високого тиску.

4. Перевірте з'єднання між конденсатором та трубками, а також зварні шви на конденсаторі.

Тестер може помилково діагностувати наявність оливи на ребрах конденсатора як витік.

5. Перевірте з'єднання між компресором та шлангами.

6. Перевірте ділянки компресора, що піддаються механічній обробці, а також місця інших з'єднань на компресорі.

7. Перевірте ущільнення валу компресора на ділянці біля центру шківа муфти компресора.

На деяких ущільненнях валів може мати місце невеликий витік близько 3 г на рік. Це не є ознакою несправності.

8. Почавши з'єднання між трубкою низького тиску та випарником, перевірте систему на предмет витоків на стороні низького тиску аж до компресора. Ретельно перевірені мають бути такі пункти:

• З'єднання між двома деталями.
• З'єднання між трубкою та пластиною.

9. Візуально перевірте гумову ділянку гнучкого шлангу на наявність тріщин. Перевірте гнучкий шланг по всій довжині. Особливо ретельно перевірте з'єднання з металевим наконечником.

Увага:
Уважно перевірте зовнішню поверхню шлангів та трубок зі швидкістю близько 25 мм за секунду.

10. Від'єднайте зливний шланг від корпусу обігрівача та приділіть не менше 10 секунд перевірці кінця шланга.

Після завершення перевірки знову підключіть зливний шланг.

11. Переведіть вимикач запалювання в положення ON, увімкніть вентилятор салону і дайте йому працювати в режимі максимальної швидкості близько 1 хвилини. Вимкніть вентилятор та перевірте вентиляційну решітку на панелі приладів. Піднявши тестер ближче до ґрат, увімкніть вентилятор на 1-2 секунди, потім вимкніть його. Проведіть огляд вентиляційної сітки при цьому положенні протягом щонайменше 10 секунд.

12. Перевірте клапан у сервісному отворі.

13. Проведіть візуальний огляд гумового ущільнення на ковпачку сервісного отвору.

Флуоресцентний метод виявлення витоку

Флуоресцентний барвник допомагає виявити місце будь-якого витоку в системі кондиціювання.

Примітка:
- Поліалкіленгліколеві оливи розчиняються у воді.
- Конденсат на сердечнику випарника або магістралях холодоагенту може змити PAG оливи та флуоресцентний барвник з місця витоку та вивести його з автомобіля дренажними каналами блоку кліматичної установки.
- Витік холодоагенту в системі кондиціонування відображається світло-зеленим або жовтим кольором при використанні ультрафіолетової лампи.

Лампу для виявлення витоків можна використовувати на таких ділянках:

• Всі з'єднання або рознімання з ущільнювальними шайбами ​​або кільцями.
• Усі компоненти системи кондиціювання.
• Сальник вала компресора кондиціонера.
• Шланги та датчики тиску системи кондиціювання.
• Дренажна трубка блоку кліматичної установки, якщо витоки присутні на осерді випарника.
• Ковпачки сервісних портів, що мають первинні ущільнювачі.

Необхідно дотримуватись інструкцій виробника лампи для виявлення витоків.

Для запобігання помилковій діагностиці у майбутньому необхідно ретельно очистити залишки барвника з області виявлення витоку. Для цього можна використовувати ганчір'я і спеціальний засіб для чищення.

Введення у систему флуоресцентного барвника

Не всі типи флуоресцентних барвників сумісні з маслами PAG. Деякі з них знижують в'язкість оливи або вступають із нею в хімічну реакцію.

Примітка:
- Не переповнювати систему кондиціювання барвником.
- Барвник для виявлення витоків холодоагенту R-134A потребує певного часу для роботи. Залежно від величини витоку, для того, щоб барвник став помітним, необхідно час від 15 хвилин до 7 днів.
- Для запобігання помилковій діагностиці у майбутньому необхідно ретельно очистити залишки барвника з області виявлення витоку. Для цього можна використовувати ганчір'я і спеціальний засіб для чищення.

Промивання системи кондиціювання повітря транспортного засобу

Примітка:
Спеціалізований центр не призначений для промивання системи кондиціонування повітря, а тим більше видалення частинок металу.

Промивка кондиціонування необхідна для:

• видалення забруднень від поліалкіленгліколевої мастила;
• висушування, попутного висушування перед усуненням несправностей;
• заміни поліалкіленгліколевої мастила;
• очищення холодоагенту системи кондиціювання.

Примітка:
Теплий двигун або підвищена температура навколишнього середовища зменшують час заміни холодоагенту в системі кондиціювання повітря.

1. Видалити холодоагент із системи кондиціювання повітря.

2. Роз'єднати вхідну трубку системи кондиціювання.

3. Зняти лінії підведення та відведення холодоагенту.

4. Зняти компресор системи кондиціювання.

5. Здійснити візуальний огляд сполучних елементів трубок підведення та відведення холодоагенту, при необхідності замінити новими.

6. Зніміть фільтр для нафти, якщо обладнано.

7. Приєднати спеціалізований пристрій до всмоктуючого шлангу компресора системи кондиціювання.

8. Приєднати спеціалізований пристрій до розвантажувального шлангу компресора системи кондиціювання.

9. Періодичне змивання холодоагенту рекомендується для очищення холодоагенту від поліалкіленгліколевої мастила. Для цього необхідно виконати такі дії:

Примітка:
Фільтр системи кондиціювання придатний для подальшої експлуатації. Видалити та вибракувати контрольний клапан із фільтра системи кондиціювання.

• оглянути технічний стан фільтра перед кожним промиванням. Приєднати спеціалізований пристрій фільтра до спеціалізованого пристрою промивного адаптера;
• приєднати синій шланг спеціалізованого центру до спеціалізованого пристрою фільтра системи кондиціювання;
• приєднати червоний шланг спеціалізованого центру до спеціалізованого пристрою.

10. Зворотним напрямком потоку холодоагенту рекомендується осушити систему для усунення несправностей. Виконайте такі дії та замініть накопичувач, коли процедуру миття буде завершено:

• приєднати спеціалізоване пристрій промивного фільтра до розвантажувального отвору спеціалізованого пристрою промивного адаптера;
• приєднати синій шланг спеціалізованого центру до спеціалізованого пристрою адаптера промивного фільтра;
• приєднати червоний шланг спеціалізованого центру до спеціалізованого пристрою розвантажувального отвору.

Примітка:
Закрити клапан зовнішнього бачка холодоагенту, до початку процесу промивання.

11. Здійснити процедуру очищення системи кондиціювання повітря. Процедуру чищення проводити, дотримуючись рекомендацій інструкції з експлуатації спеціалізованого центру.

Примітка:
У разі обладнання транспортного засобу двоконтурною системою кондиціонування повітря необхідно провести промивання спочатку першого контуру, а потім другого контуру системи.

12. Промити другий контур системи кондиціонування повітря салону транспортного засобу, якщо обладнано.

13. Після промивання системи кондиціювання відновити працездатність останньої.
