Розподільна коробка Changan UNI-K з 2021 року

5. Роздавальна коробка

Обслуговування

1. Перевірити рівень трансмісійної оливи у роздавальній коробці.

• Викрутити пробку заливного отвору з корпусу роздавальної коробки разом із мідною прокладкою.
• Перевірити рівень трансмісійної оливи в роздатковій коробці. Стандартний рівень масла повинен бути на 2 – 7 мм нижче за край отвору в корпусі.

Примітка:
- При вимірі рівня трансмісійної оливи в роздавальній коробці, переконатися в тому, що автомобіль встановлений на горизонтальній поверхні.
- Надто низький або надто високий рівень трансмісійної оливи може призвести до виходу роздавальної коробки з ладу.

• Якщо рівень трансмісійної оливи занадто низький, перевірте роздавальну коробку на наявність витоків.
• Встановити пробку заливного отвору на місце і затягнути з моментом затягування 40-60 Н∙м.

2. Залити в роздавальну коробку свіжу трансмісійну олію.

• Викрутити заливний отвор корпусу роздавальної коробки.
• Залити в роздавальну коробку свіжої трансмісійної оливи так, щоб рівень був на 2 мм нижчий за кромку заливного отвору.
• Встановити та затягнути пробку заливного отвору разом із новою прокладкою з моментом затягування 40-60 Н∙м.

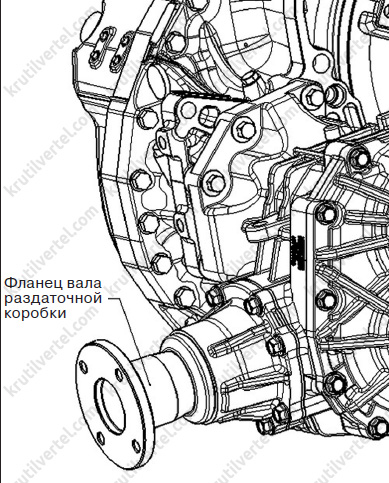

3. Перевірити наведені на малюнку нижче місця на наявність витоків трансмісійної оливи.

Заміна роздавальної коробки

1. Підняти автомобіль на підйомнику. Перевірити та переконатися, що він надійно зафіксований на опорах підйомника.

2. Відвернути гайки кріплення та зняти переднє праве колесо.

3. Зняти правий приводний вал у зборі (докладніше див. відповідний розділ у розділі Привідні вали).

4. Зняти підрамник передньої підвіски в зборі (докладніше, див. розділ у розділі Ходова частина).

5. Зняти рульову рейку в зборі (докладніше, див. розділ у розділі Рульове управління).

6. Зняти передню секцію випускної системи.

7. Зняти роздавальну коробку у зборі.

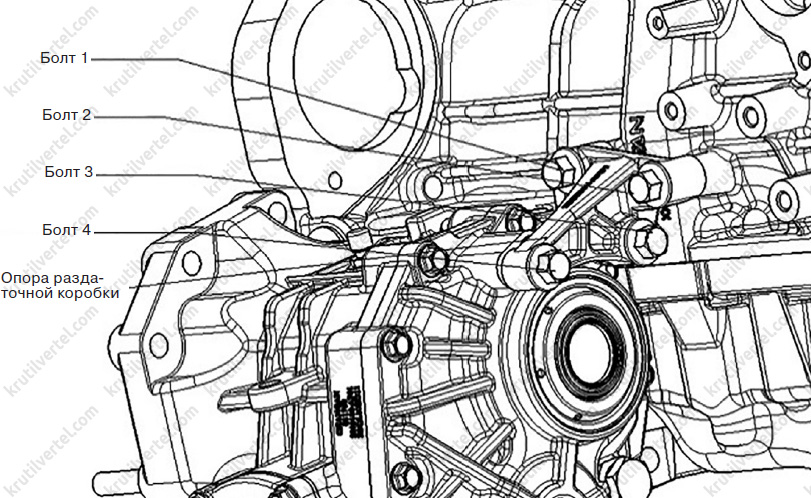

• Викрутити чотири болти кріплення монтажного кронштейна роздавальної коробки у послідовності, показаній на малюнку нижче. Після цього зняти монтажний кронштейн.

• Відвернути дві гайки та чотири болти кріплення роздавальної коробки до корпусу автоматичної коробки передач у зборі, як показано на зображенні нижче.
• Від'єднати роздавальну коробку в зборі від коробки, використовуючи при цьому пластиковий молоток.

Примітка:
Роздавальну коробку необхідно знімати з коробки, не відхиляючи її від осі.

8. Заповнити нову роздавальну коробку свіжою трансмісійною олією. Залити в роздавальну коробку 0,74 л оливи.

Використовувати рекомендовану трансмісійну олію:

Примітка:
- При заливанні трансмісійної оливи в роздавальну коробку утримувати вентиляційний клапан строго вертикально.
- Трансмісійну олію необхідно заливати дуже повільно.

9. Встановити та затягнути пробку заливного отвору роздавальної коробки з моментом затягування 40-60 Н∙м.

10. Нанести рівномірно мастильний матеріал на шліци вхідного валу роздавальної коробки. Використовувати мастило, що містить літій. Використовувати 5-10 грам мастильного матеріалу.

11. Встановити роздавальну коробку в збиранні на корпус автоматичної коробки передач у збиранні.

• Встановити та затягнути чотири болти та дві гайки кріплення з моментом затягування 110 Н∙м.

Примітка:
Не утримувати роздавальну коробку при встановленні за ущільнювальну манжету валів.

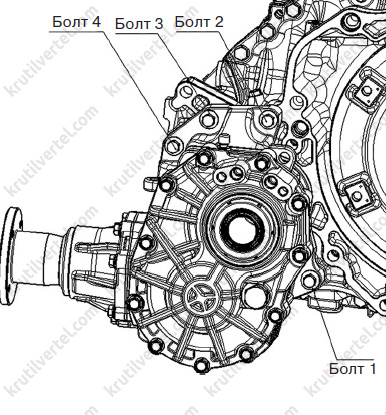

• Встановити монтажний кронштейн роздавальної коробки на роздавальну коробку та блок циліндрів, затягнути чотири болти кріплення, як показано на зображенні нижче. Момент затягування: 50 Н∙м.

Примітка:
Болти кріплення монтажного кронштейна необхідно спочатку наживити, закрутивши від руки, тільки після цього остаточно затягнути.

12. Встановити підрамник передньої підвіски (докладніше, див. розділ у розділі Ходова частина).

13. Встановити кермовий механізм у зборі (докладніше, див. розділ у розділі Рульове управління).

14. Встановити правий приводний вал (докладніше, див. розділ у розділі Привідні вали).

15. Встановити праве переднє колесо та затягнути гайки його кріплення з необхідним моментом затягування.
