Ремені безпеки Changan UNI-K з 2021 року

2. Ремені безпеки

Діагностика та перевірка

Натягувачі ременів безпеки

Примітка:
- Перед виконанням ремонту або технічного обслуговування натягувача ременя безпеки переднього сидіння з функцією попереднього натягу уважно ознайомтеся з монтажним положенням SRS, запобіжними засобами перед початком роботи та кроками процедури.
- У жодному разі не слід розбирати компоненти ременя безпеки.

1. Перед встановленням натягувача перевірте, чи втягується ремінь безпеки.

2. Переконайтеся, що ремінь безпеки не блокується, коли натягувач повільно відхиляється від положення установки на кут до 12°. Але ремінь безпеки повинен заблокуватись, коли натягувач відхилений на кут понад 27°.

3. За наявності несправності замініть його новим вузлом ременя безпеки.

Перевірте ремінь безпеки у зборі

1. Перевірте, чи не намотаний ремінь безпеки на інші компоненти, чи не зачепився він за них.

2. Перевірте, чи рухається нерухома частина, закріплена на болтах, після її встановлення. У разі потреби викрутіть болти та перевірте шайбу та інші деталі на предмет пошкодження або неправильної установки.

3. Перевірте, чи не пошкоджено та не вицвіло ремінь безпеки. За необхідності очищення ременя безпеки використовуйте лише мило та воду. Потім протріть його чистою тканиною.

Примітка:
Відкладення бруду на металевому кільці верхнього кріплення ременя безпеки може призвести до того, що ремінь безпеки буде повільно втягуватися. У цьому випадку просто зітріть бруд із внутрішньої поверхні металевого кільця чистою тканиною, просоченою ізопропіловим спиртом.

4. Переконайтеся, що ремінь безпеки не блокується під час повільного витягування. Ремінь безпеки повинен блокуватися лише у разі раптової зупинки або зіткнення.

5. Переконайтеся, що ремінь безпеки автоматично втягується, коли його відпускають.

6. За наявності несправності ременя безпеки замініть його новим вузлом ременя безпеки.

Перевірте попереджувальний індикатор ременя безпеки, що не пристебнуто

1. Переведіть вимикач запалювання в положення ON (ВКП).

2. Переконайтеся, що на приладовій панелі світиться попереджувальний індикатор ременя безпеки, що не пристебнутий, якщо ремінь безпеки з боку водія або переднього пасажира (якщо місце переднього пасажира зайняте) не пристебнутий.

3. Переконайтеся, що на приладовій панелі не світиться попереджувальний індикатор ременя безпеки, що не пристебнутий, якщо ремінь безпеки з боку водія або переднього пасажира (якщо місце переднього пасажира зайняте) пристебнутий.

Перевірте попереджувальний звуковий сигнал без ременя безпеки

1. Підніміть автомобіль.

2. Покладіть потрібний вантаж на сидіння переднього пасажира.

Примітка:
Акуратно покладіть вантаж на сидіння, щоб він не торкався спинки сидіння.

3. Запустіть двигун.

4. Коли ремінь безпеки з боку водія або переднього пасажира ослаблений та автомобіль рухається зі швидкістю приблизно 20 км/год або вище, переконайтеся, що зумер не пристебнутого ременя безпеки на комбінації приладів видає звуковий сигнал частотою 1 Гц протягом 120 секунд.

5. Коли звуковий сигнал припиниться після пристібання ременя безпеки з боку водія або переднього пасажира під час руху автомобіля зі швидкістю близько 20 км/год або вище, ослабте ремінь безпеки з боку водія або переднього пасажира, і звуковий сигнал знову пролунає.

Випробування автомобіля

1. Правильно пристебніть ремінь безпеки переднього сидіння.

2. Розігнайте автомобіль до 16 км/год, а потім натисніть на педаль гальма. Переконайтеся, що ремінь безпеки заблокований і не може бути витягнутий.

Примітка:
Це випробування слід проводити у безпечній зоні. Якщо ремінь безпеки не заблоковано, зніміть вузол ременя безпеки та перевірте його. Крім того, перед встановленням нового ременя безпеки переконайтеся, що він працює нормально.

Передній ремінь безпеки

Зняття

Увага:
Завжди після аварії необхідно виконати повну перевірку технічного стану, описаних нижче елементів системи пасивної безпеки.
- Інерційні натягувачі ременів безпеки.
- Замки (пряжки) ременів безпеки.
- Датчик натягу ременя безпеки (якщо автомобіль обладнаний).
- опору пряжки переднього ременя безпеки.
- Регулятор висоти ременя безпеки.
- Кронштейн кріплення дитячого сидіння.
- Автоматичний блокатор натягувача ременя, у разі встановлення дитячого сидіння.
При виявленні будь-яких несправностей або порушень у роботі ременів безпеки та їх елементів, необхідно замінити систему ременя безпеки у зборі. Недотримання цих приписів може призвести до тяжких наслідків у разі аварії.
Після аварії зі спрацюванням автоматичних переднатягувачів ременів безпеки необхідно замінити натягувачі в зборі.

1. Вимкнути запалення (OFF).

Увага:
Переднатягувач ременя безпеки має у конструкції піропатрон, який може вибухнути під час роботи! Його необхідно встановлювати та знімати при гарантованому вимкненні електроенергії.

2. Зняти нижню частину панелі облицювання центральної стійки кузова (докладніше, див. розділ у розділі Кузов).

3. Зняти кришку болта кріплення нижньої частини ременя безпеки. Момент затягування при встановленні: 45 Н∙м.

4. Зняти верхню частину панелі облицювання центральної стійки кузова (докладніше, див. розділ у розділі Кузов). Зняти напрямну з панелі.

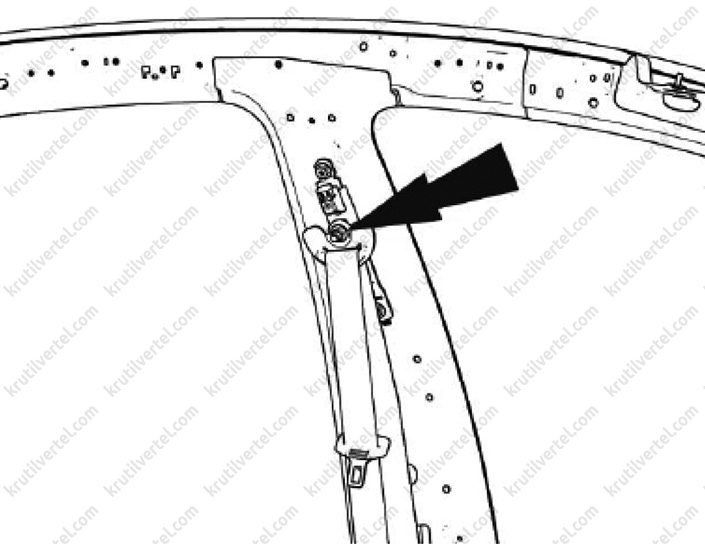

5. Зняти кільце напрямної ременя безпеки, як показано на зображенні нижче. Момент затягування при встановленні: 45 Н∙м.

6. Зняти ремень безпеки, що втягує котушку.

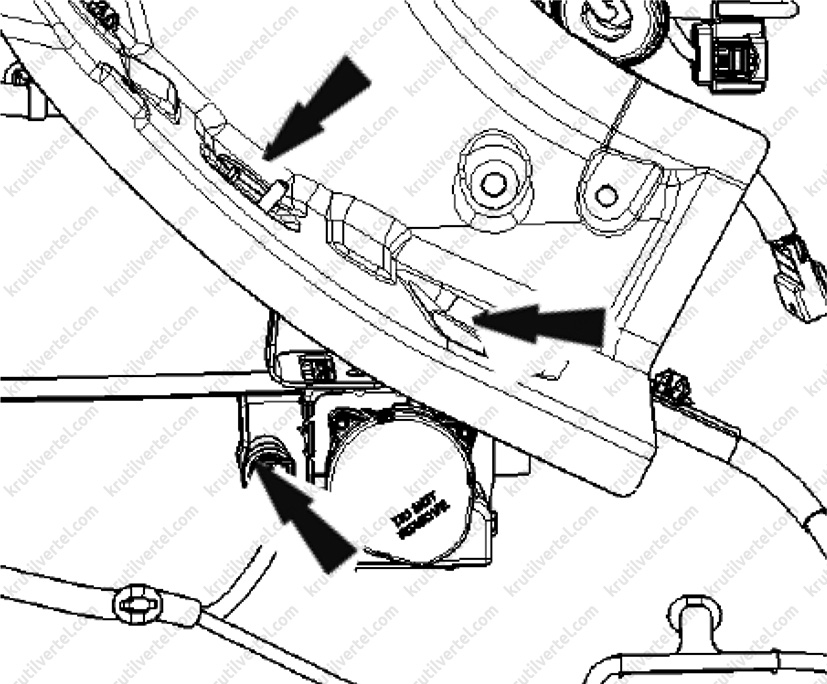

• Викрутити болти кріплення верхньої сполучної пластини котушки, що втягує. Момент затягування при встановленні: 9 Н∙м.
• Викрутити болт кріплення нижньої частини котушки ременя безпеки, що втягує. Момент затягування при встановленні: 45 Н∙м.
• Від'єднати роз'єм джгута електропроводки переднатягувача.

7. Викрутити болти кріплення та зняти регулятор висоти ременя безпеки, як показано на зображенні нижче. Момент затягування при встановленні: 45 Н∙м.

Встановлення

Установка проводиться у послідовності зворотного зняття.

Пряжка переднього ременя безпеки

Зняття

1. Вимкне запалювання.

2. Від'єднати роз'єм джгута електропроводки пряжки ременя безпеки, як показано на зображенні нижче.

3. Зняти переднє сидіння в зборі (докладніше, див. розділ у розділі Кузов).

4. Відрізати стрічку дроту, закріплену на каркасі сидіння пряжкою ременя безпеки, та зняти пряжку ременя безпеки.

Встановлення

Установка проводиться у послідовності зворотного зняття.

Пряжка заднього ременя безпеки

Зняття

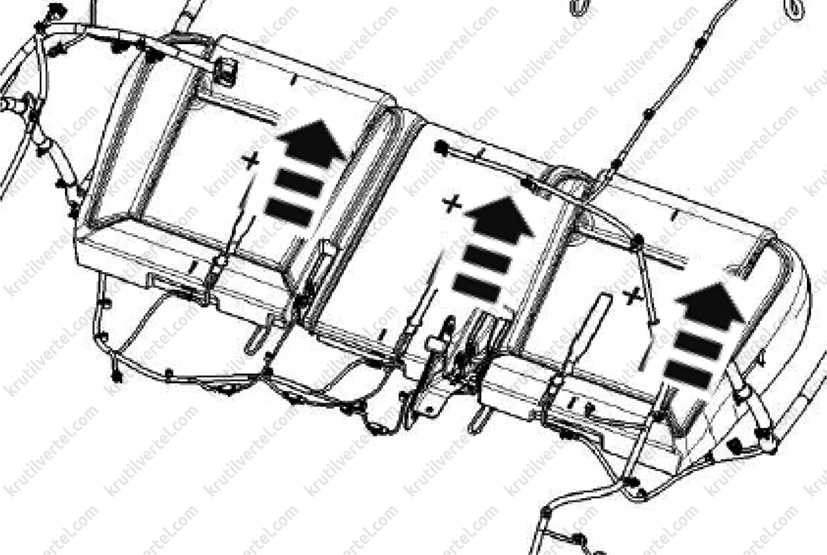

1. Зняти заднє сидіння в зборі (докладніше, див. розділ у розділі Кузов). Протягнути задню ліву та праву пряжки ременя через подушку сидіння та від'єднати роз'єм джгутів електропроводки пряжок.

2. Вивільнити з фіксаторів кріплення джгути підлогової електропроводки.

3. Викрутити болт кріплення пряжки ременя безпеки, як показано на зображенні нижче. Момент затягування при встановленні: 69 Н∙м.

Встановлення

Установка проводиться у послідовності зворотного зняття.

Ремінь безпеки заднього сидіння

Зняття

Увага:
Завжди після аварії необхідно виконати повну перевірку технічного стану, описаних нижче елементів системи пасивної безпеки.
- Інерційні натягувачі ременів безпеки.
- Замки (пряжки) ременів безпеки.
- Датчик натягу ременя безпеки (якщо автомобіль обладнаний).
- опору пряжки переднього ременя безпеки.
- Регулятор висоти ременя безпеки.
- Кронштейн кріплення дитячого сидіння.
- Автоматичний блокатор натягувача ременя, у разі встановлення дитячого сидіння.
При виявленні будь-яких несправностей або порушень у роботі ременів безпеки та їх елементів, необхідно замінити систему ременя безпеки у зборі. Недотримання цих приписів може призвести до тяжких наслідків у разі аварії.
Після аварії зі спрацюванням автоматичних переднатягувачів ременів безпеки необхідно замінити натягувачі в зборі.

1. Вимкнути запалення.

2. Зняти заднє сидіння в зборі (докладніше, див. розділ у розділі Кузов).

3. Викрутити болти кріплення центрального ременя безпеки заднього сидіння.

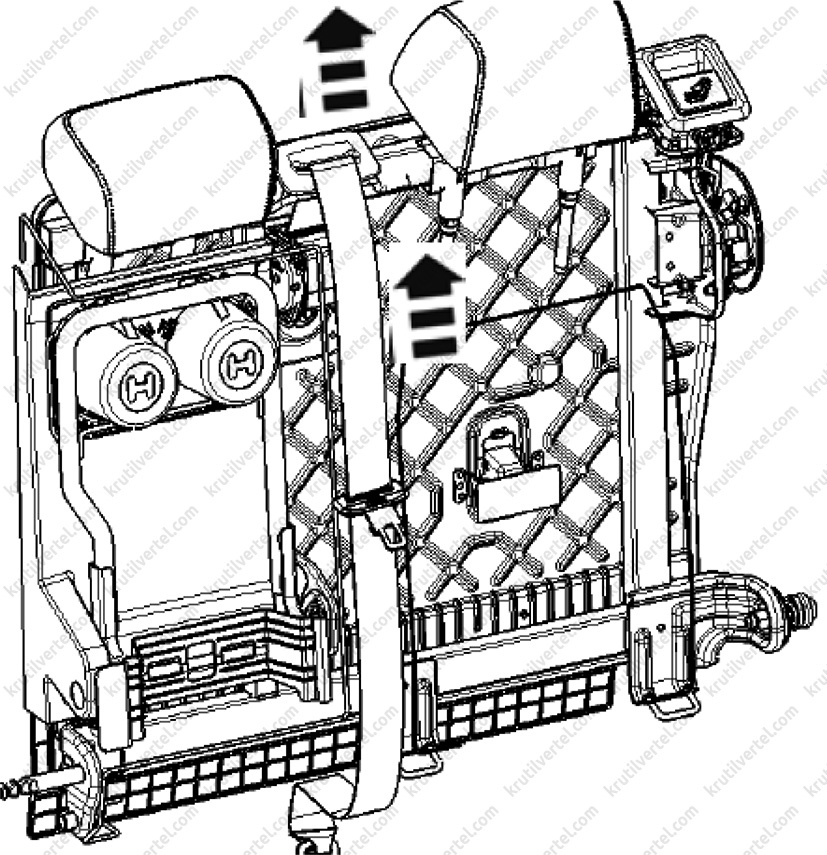

4. Зняти кріплення котушки, що втягує, заднього середнього ременя безпеки. Зняти лямку з кришки середнього ременя безпеки 6-точкової спинки заднього сидіння і, нарешті, зняти всю котушку заднього середнього ременя безпеки, що втягує, з каркаса сидіння. Момент затягування при встановленні: 45 Н∙м.

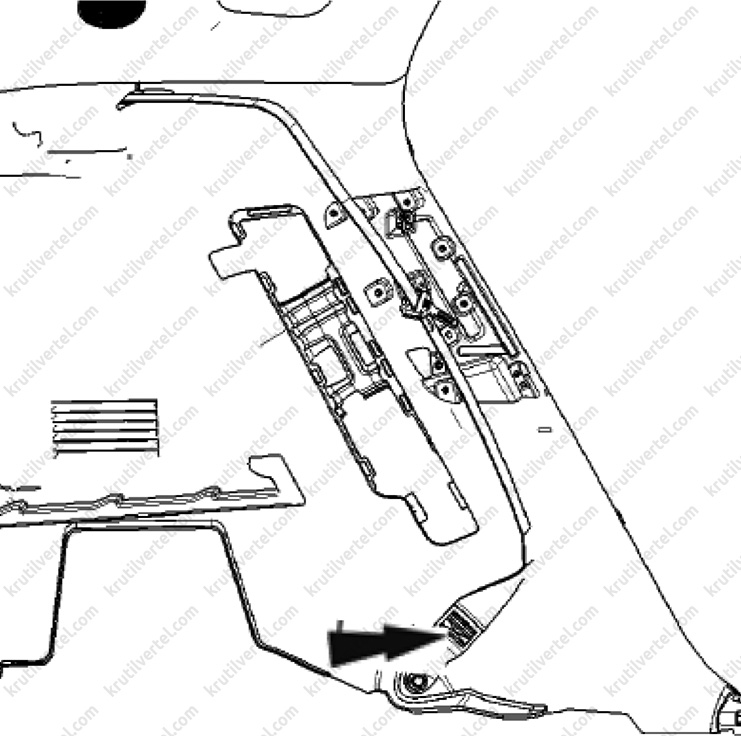

5. Викрутити нижні болти кріплення заднього лівого та правого ременів безпеки. Момент затягування при встановленні: 45 Н∙м.

6. Зняти верхню частину панелі облицювання задньої стійки кузова (виконати з обох боків) (докладніше див. відповідний розділ у розділі Кузов).

7. Зняти джгут електропроводки та від'єднати роз'єм джгута електропроводки. Викрутити болти кріплення верхньої сполучної пластини задньої лівої та правої втягуючої котушок ременів безпеки. Момент затягування при встановленні: 9 Н∙м.

Встановлення

Установка проводиться у послідовності зворотного зняття.
