Двері Changan UNI-K з 2021 року

3. Двері

Передні двері

Компоненти

1. Панель передніх дверей у зборі
2. Ущільнювач передніх дверей
3. Зовнішня ручка відкриття передніх дверей
4. Кришка ручки передніх дверей
5. Скло передніх дверей
6. Болти кріплення скла передніх дверей
7. Ущільнювач скла передніх дверей
8. Напрямне скло передніх дверей
9. Механізм склопідйомника передніх дверей
10. Болти кріплення
11. Замок передніх дверей у зборі
12. З'єднувальний трос циліндра передніх дверей замку
13. Болти кріплення замка до панелі передніх дверей
14. Скоба замку передніх дверей
15. Болти кріплення скоби
16. Обмежувач ходу передніх дверей
17. Болти кріплення обмежувача передніх дверей
18. Болт кріплення
19. Ущільнювач дверного отвору
20. Внутрішній ущільнювач скла передніх дверей
21. Зовнішній ущільнювач скла передніх дверей
22. Нижня петля передніх дверей
23. Верхня петля передніх дверей
24. Болти кріплення
25. Болти кріплення підсилювача дверей
26. Монтажний кронштейн підлокітника передніх дверей
27. Пластикові гайки
28. Саморіз з хрестоподібним шліцем та плоскою шайбою у зборі
29. Ущільнювач
30. Ущільнювач
31. Втулка

Панель облицювання

Зняття та встановлення

1. Від'єднати негативну клему від акумуляторної батареї (докладніше, див. розділ у розділі Електроустаткування двигуна).

2. Використовуючи спеціальний інструмент, зняти заглушки, показані на малюнку нижче, після чого викрутити гвинти кріплення.

3. Викрутити гвинти кріплення ручки закриття передніх дверей, як показано на зображенні нижче.

4. Зняти з панелі облицювання передніх дверей кришку динаміка аудіосистеми, після чого викрутити гвинти кріплення, показані на малюнку нижче.

5. Використовуючи спеціальний інструмент, підтягніть, щоб від'єднати фіксатори кріплення облицювання до панелі передніх дверей, як показано на зображенні нижче.

6. Від'єднати від панелі облицювання передніх дверей трос відмикання замка дверей, як показано на зображенні нижче.

7. Від'єднайте всі роз'єми джгутів електропроводки, як показано на зображенні нижче.

8. Установка проводиться у послідовності зворотного зняття.

Увага:
Кліпси кріплення панелі облицювання (андапки) одноразові і після зняття їх слід замінити новими.

Передні двері у зборі

Зняття та встановлення

Примітка:
- Вимкнути запалення та всі споживачі електроенергії.
- Від'єднати негативну клему від акумуляторної батареї (докладніше, див. розділ у розділі Електроустаткування двигуна).

1. Зняти гофрований ущільнювач джгута електропроводки передніх дверей, як показано на зображенні нижче.

2. Розкрити фіксатор кріплення роз'єму джгута електропроводки передніх дверей, як показано на зображенні нижче.

3. Від'єднайте роз'єм джгута електропроводки передніх дверей, як показано на зображенні нижче.

4. Викрутити болт кріплення обмежувача відкриття дверей (з боку панелі кузова), як показано на зображенні нижче. Момент затягування при встановленні: 23 – 26 Н∙м.

5. Викрутити болти кріплення передніх дверей до петлів (навісів), як показано на зображенні нижче. Зняти двері в зборі за допомогою другого майстра. Момент затягування болтів кріплення під час встановлення: 53 – 56 Н∙м.

6. Установка проводиться у послідовності зворотного зняття.

Регулювання передніх дверей

Увага:
- Використовуйте центруючий болт для встановлення петлі дверей. Не регулюйте двері, якщо центруючий болт не прибраний.
- При регулюванні замість центруючого болта можна використовувати звичайний болт.

1. Переконайтеся, що зазор дверей у зборі знаходиться в межах стандартного діапазону, інакше відрегулювати зазор.

2. Для регулювання положення дверей автомобіля послабте 4 шарнірні болти на кузові, як показано на зображенні нижче.

3. Після регулювання затягнути 4 шарнірні болти на кузові автомобіля.

4. Для регулювання положення дверей автомобіля послабте 4 шарнірні болти на дверях.

5. Після регулювання затягнути 4 шарнірні болти на двері автомобіля.

6. Щоб відрегулювати положення упору, обережно відкрутіть два кріпильні гвинти упору та постукайте по ньому пластмасовим молотком.

7. Після регулювання затягнути кріпильні гвинти упору.

Ручка передніх дверей

Зняття

Примітка:
Тут описується зняття та встановлення зовнішньої ручки відкриття лівих передніх дверей. Зняття та встановлення зовнішньої ручки відкриття правих передніх дверей в основному такі ж.

1. Зняти панель облицювання передніх дверей (докладніше див. відповідний розділ у цьому розділі). Зняти з панелі дверей водонепроникне покриття. Зняти скло передніх дверей, витягти заглушку (1), від'єднати роз'єм джгута електропроводки (2), від'єднати шток приводу циліндра замка дверей, від'єднати трос відмикання замка дверей від зовнішньої ручки відкриття, потім, використовуючи ключ Т10, викрутити чотири болти кріплення (3), (p).

2. Зняти ручку дверей у зборі.

Встановлення

1. Як показано на малюнку нижче, потягнути ручку назовні у напрямку стрілки із положення (1).

2. Встановити кришку ручки дверей у положення, показане на малюнку нижче, після чого натиснути на неї у напрямку вниз.

3. Перевірити і переконатися в тому, що показані на малюнку нижче частини ручки дверей щільно прилягають у зазначених місцях.

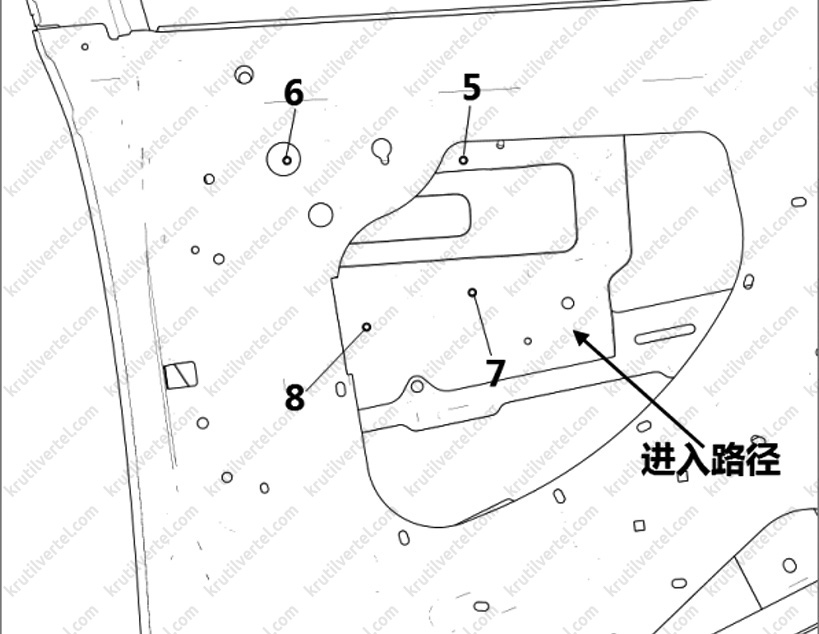

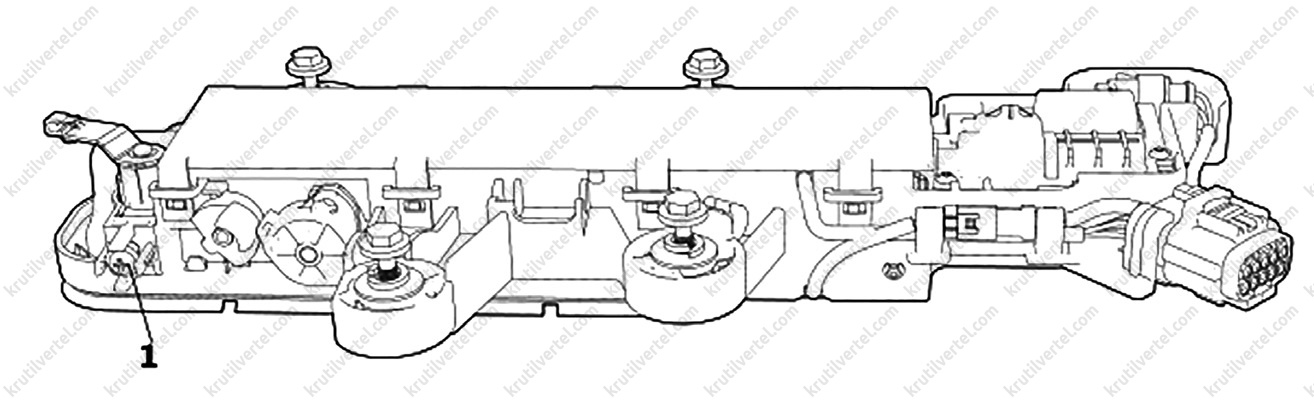

4. Затягнути гвинт кріплення (1) з моментом затягування 3 Н∙м, як показано нижче.

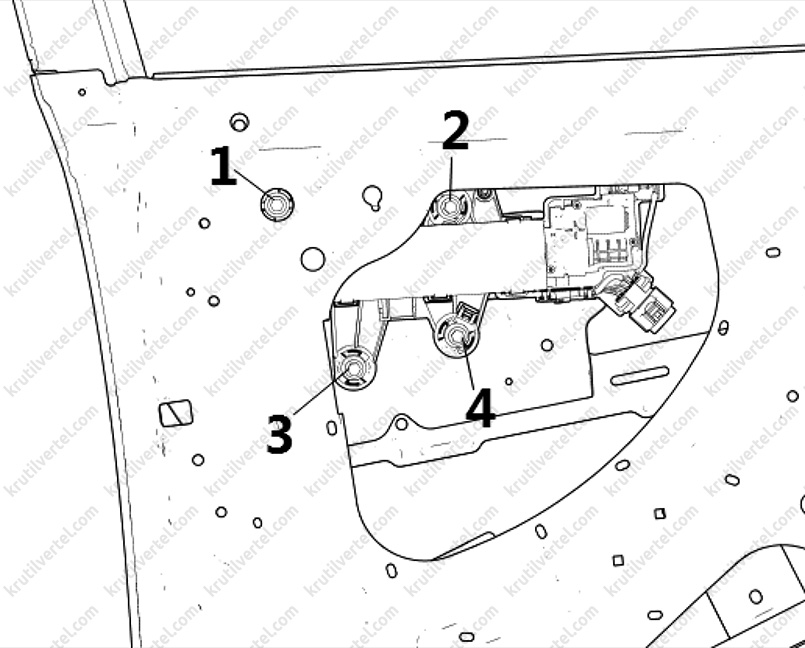

5. Перевірити і переконатися, що болти кріплення (1, 2, 3 і 4) знаходяться на висоті, показаній на малюнку нижче. Якщо це не так, то відрегулювати болти в потрібне положення.

6. Встановити зовнішню ручку через сервісний отвір в дверній панелі, при цьому необхідно переконатися в тому, що монтажні болти (1, 2, 3 і 4) розташовані навпроти монтажних кронштейнів (5, 6, 7 і 8). Одночасно з цим потрібно перевірити і переконатися в тому, що зовнішня ручка відкриття дверей у точках (9, 10, 11, 12, 13 і 14) встановлена ​​врівень з поверхнею дверей, як показано на зображенні нижче. При необхідності відрегулювати розташування ручки щодо дверей.

7. Після попередньої операції, продовжувати утримувати ручку дверей і затягнути остаточно болти її кріплення з моментом затягування 5 Н∙м, у послідовності, показаній на малюнку нижче.

8. Підключити до циліндра замка замикання передніх дверей шток, показаний на малюнку нижче.

9. Приєднати до ручки дверей зовнішній трос (1), після чого послідовно зафіксувати трос у точках (2, 3, 4). На завершення операції, приєднати роз'єм джгута електропроводки (5), як показано на зображенні нижче.

Замок замикання передніх дверей

Зняття та встановлення

1. Зняти панель облицювання передніх дверей у зборі (докладніше, див. відповідний розділ у цьому розділі).

2. Зняти водонепроникне покриття дверей.

3. Зняти з'єднувальний шток від циліндра передніх дверей.

4. Зняти трос відкриття замку передніх дверей.

5. Викрутити болти кріплення замка замикання передніх дверей, як показано на зображенні нижче. Момент затягування при встановленні: 8 – 10 Н∙м.

6. Від'єднати від замка замикання передніх дверей роз'єм джгута електропроводки (1), як показано на зображенні нижче.

7. Вийняти замок з панелі передніх дверей у зборі, як показано нижче.

8. Установка проводиться у послідовності зворотного зняття.

Скоба замку дверей

Зняття та встановлення

1. Викрутити два болта кріплення, показані на малюнку нижче. Момент затягування при встановленні: 23 – 26 Н∙м.

2. Зняти скобу замка замикання передніх дверей (1).

3. Установка здійснюється у послідовності зворотного зняття.

Склопідйомник передніх дверей

Зняття та встановлення

1. Від'єднати негативну клему від акумуляторної батареї (докладніше, див. розділ у розділі Електроустаткування двигуна).

2. Зняти панель облицювання передніх дверей.

3. Зняти водонепроникне покриття дверей.

4. Зняти скло передніх дверей у зборі.

5. Викрутити болти кріплення механізму склопідйомника до дверей, як показано на зображенні нижче. Момент затягування болтів під час встановлення: 9 – 11 Н∙м.

6. Від'єднати від електромотора сервопривода склопідйомника роз'єм джгута електропроводки.

7. Вийняти механізм склопідйомника у зборі через сервісний отвір у панелі дверей, як показано на зображенні нижче.

8. Установка проводиться у послідовності зворотного зняття.

Напрямне скло передніх дверей

Зняття та встановлення

1. Зняти скло передніх дверей.

2. Зняти внутрішній водовідвідний ущільнювач.

3. Зняти зовнішній водовідвідний ущільнювач.

4. Зняти напрямну скло передніх дверей, як показано на зображенні нижче.

5. Установка проводиться у послідовності зворотного зняття.

Скло передніх дверей

Зняття та встановлення

1. Зняти панель облицювання передніх дверей (докладніше, див. відповідний розділ у цьому розділі).

2. Зняти водозахисне покриття панелі передніх дверей.

3. Опустити скло передніх дверей настільки, щоб його елементи кріплення стали навпроти сервісного отвору. Викрутити болти кріплення скла. Момент затягування болтів кріплення скла під час встановлення: 9 – 11 Н∙м.

Примітка:
Якщо робочі етапи не можуть бути виконані через несправність електродвигуна регулятора, можна зняти механізм регулятора склопідйомника передніх дверей, щоб можна було відрегулювати регулятор склопідйомника у положення для зняття.

4. Розгорнути скло у напрямку стрілки В, після чого витягти скло (1) з панелі дверей у напрямку стрілки А, як показано на зображенні нижче.

5. Установка проводиться у послідовності зворотного зняття.

Задні двері

Компоненти

1. Панель кнопок керування склопідйомником задніх дверей
2. Трикутна панель облицювання задніх дверей
3. Гвинт кріплення
4. Заглушка доступу до гвинта кріплення
5. Гвинт кріплення
6. Декоративна заглушка гвинта кріплення
7. Гвинт кріплення
8. Панель облицювання задніх дверей

Панель облицювання

Зняття та встановлення

1. Від'єднати негативну клему від акумуляторної батареї (докладніше, див. розділ у розділі Електроустаткування двигуна).

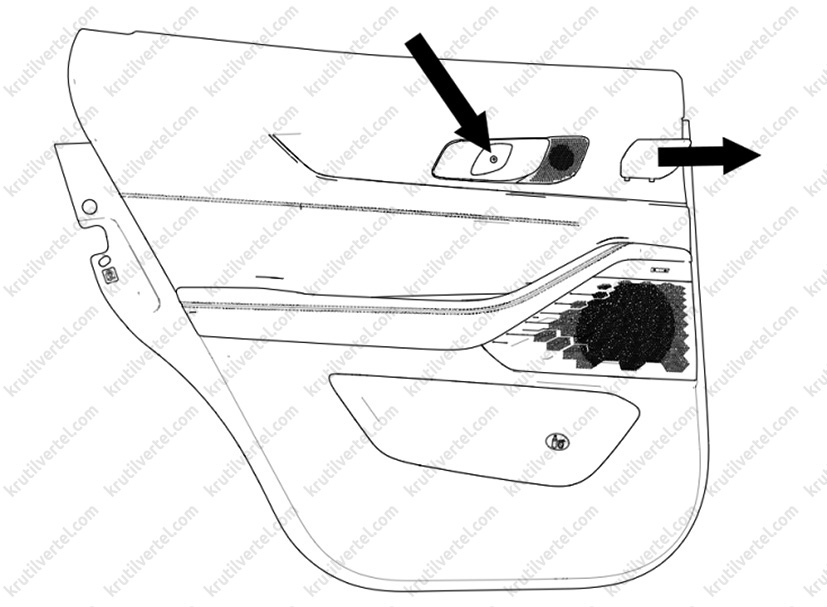

2. Використовуючи спеціальний інструмент, зняти заглушки, показані на малюнку нижче, після чого викрутити гвинти кріплення.

3. Викрутити гвинти кріплення ручки закриття дверей, як показано на зображенні нижче.

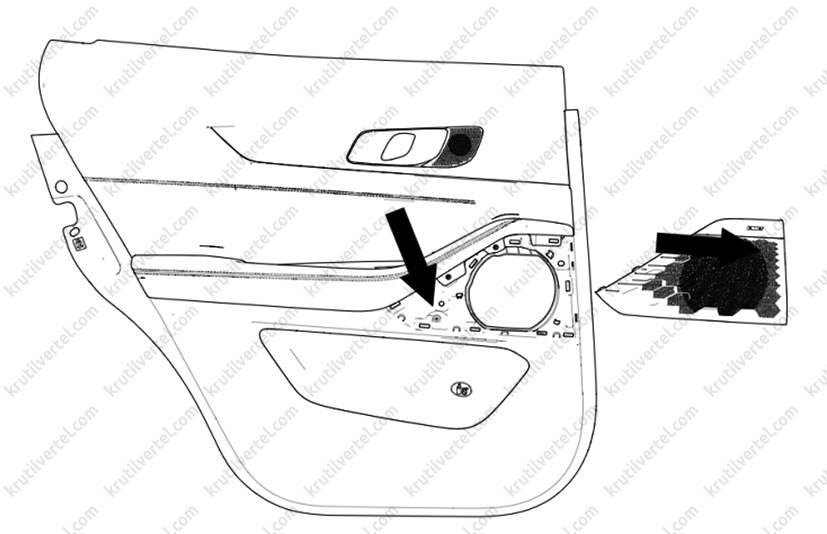

4. Зняти з панелі облицювання задніх дверей кришку динаміка аудіосистеми, після чого викрутити гвинти кріплення, показані на малюнку нижче.

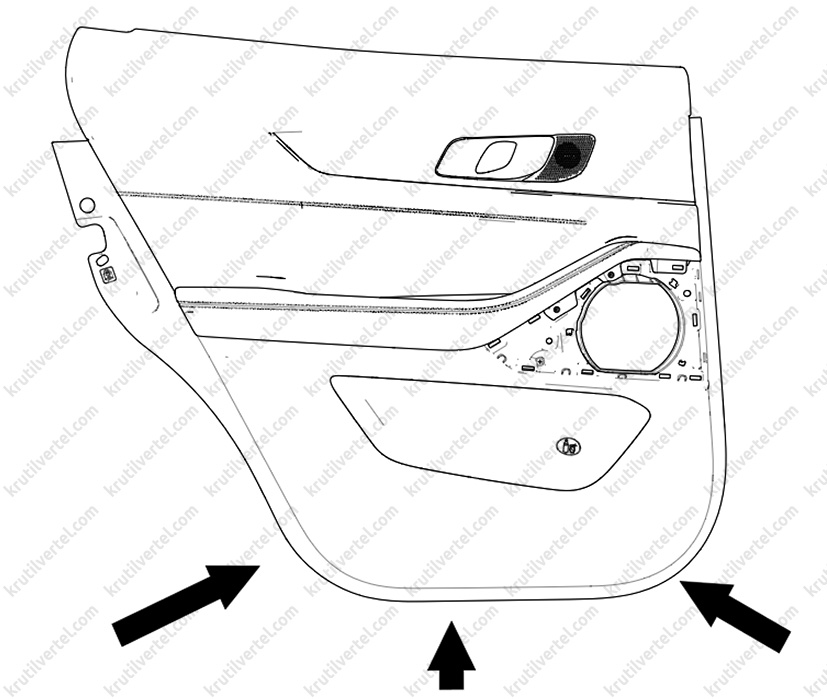

5. Використовуючи спеціальний інструмент, підтягніть, щоб від'єднати фіксатори кріплення облицювання до панелі задніх дверей, як показано на зображенні нижче.

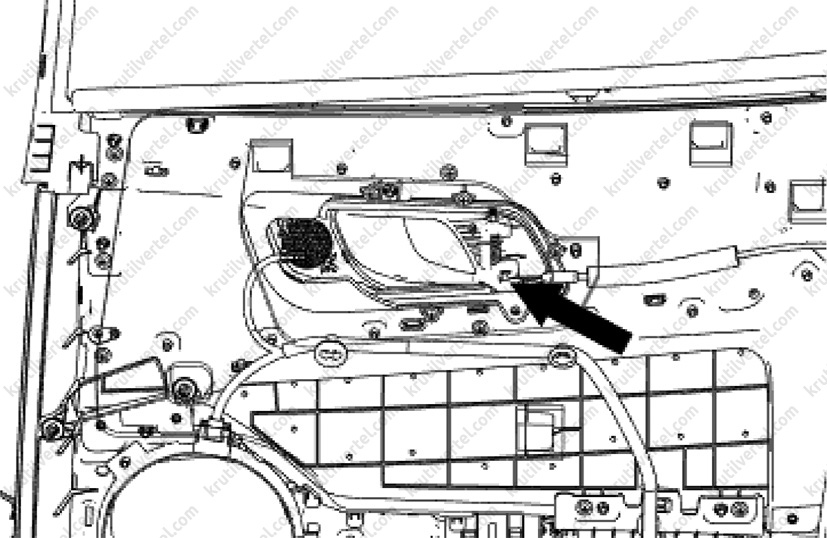

6. Від'єднайте від панелі облицювання задніх дверей троси відмикання замка дверей, як показано на зображенні нижче.

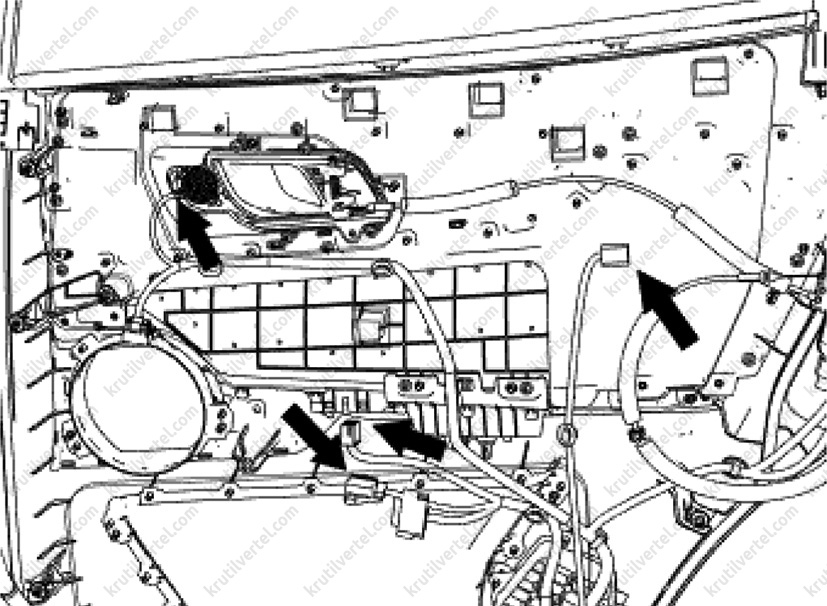

7. Від'єднайте всі роз'єми джгутів електропроводки, як показано на зображенні нижче.

8. Установка проводиться у послідовності зворотного зняття.

Увага:
Кліпси кріплення панелі облицювання (андапки) одноразові і після зняття їх слід замінити новими.

Задні двері у зборі

Зняття та встановлення

Примітка:
- Вимкнути запалення та всі споживачі електроенергії.
- Від'єднати негативну клему від акумуляторної батареї (докладніше, див. розділ у розділі Електроустаткування двигуна).

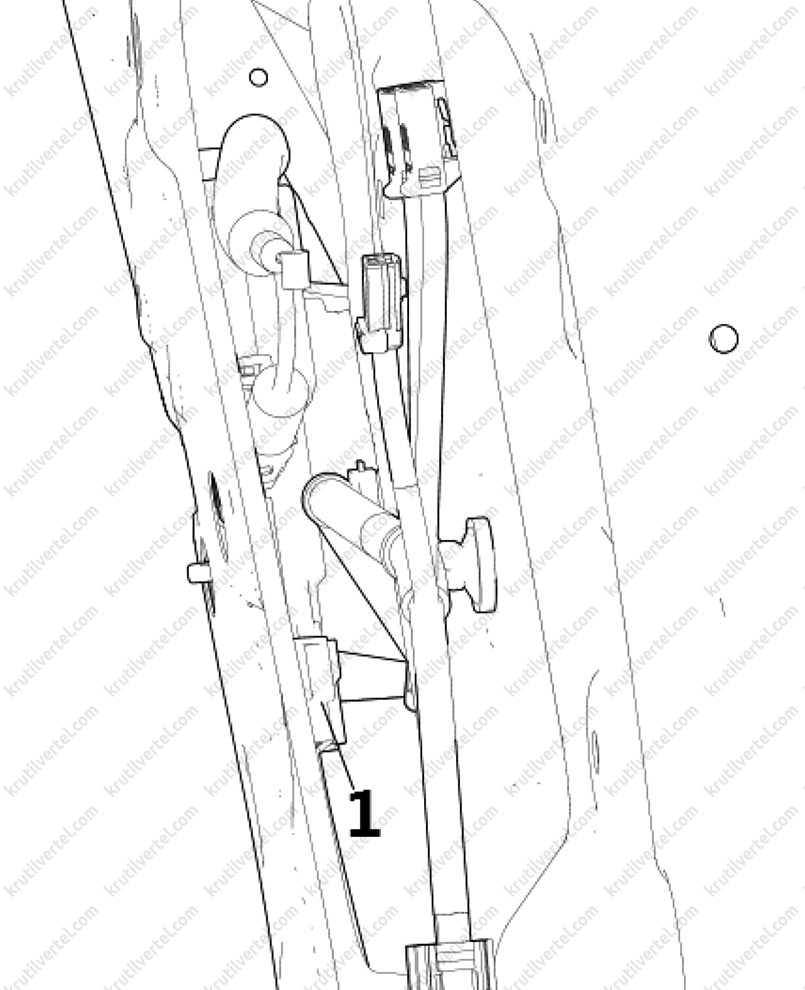

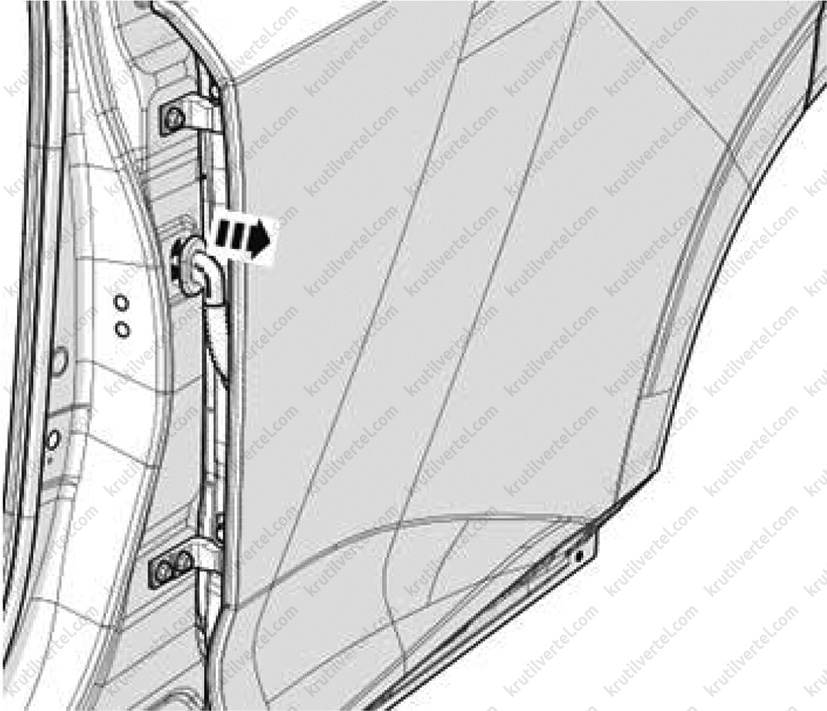

1. Зняти гофрований ущільнювач джгута електропроводки задніх дверей, як показано на зображенні нижче.

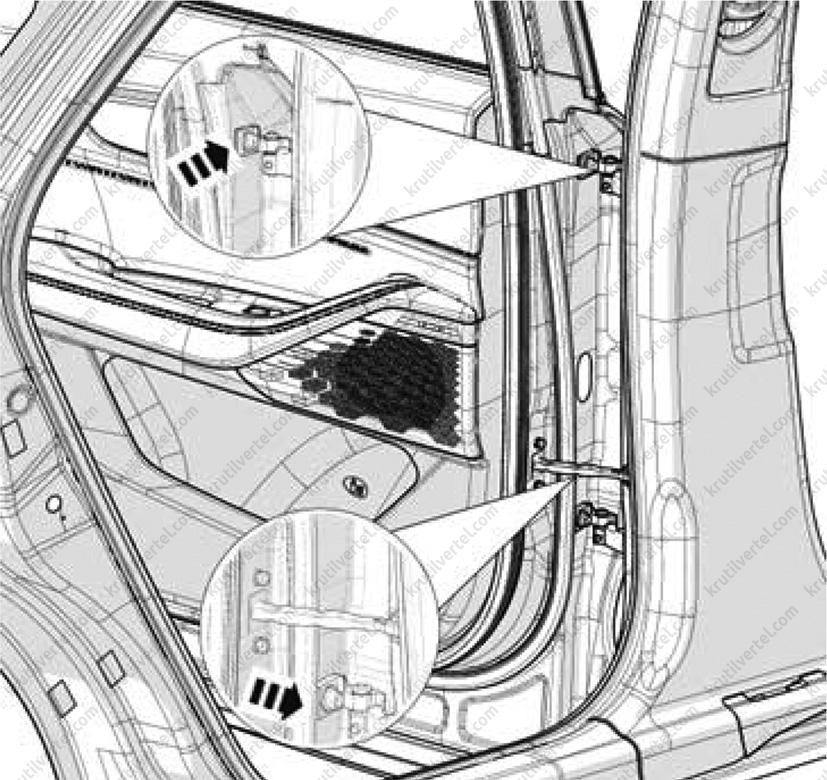

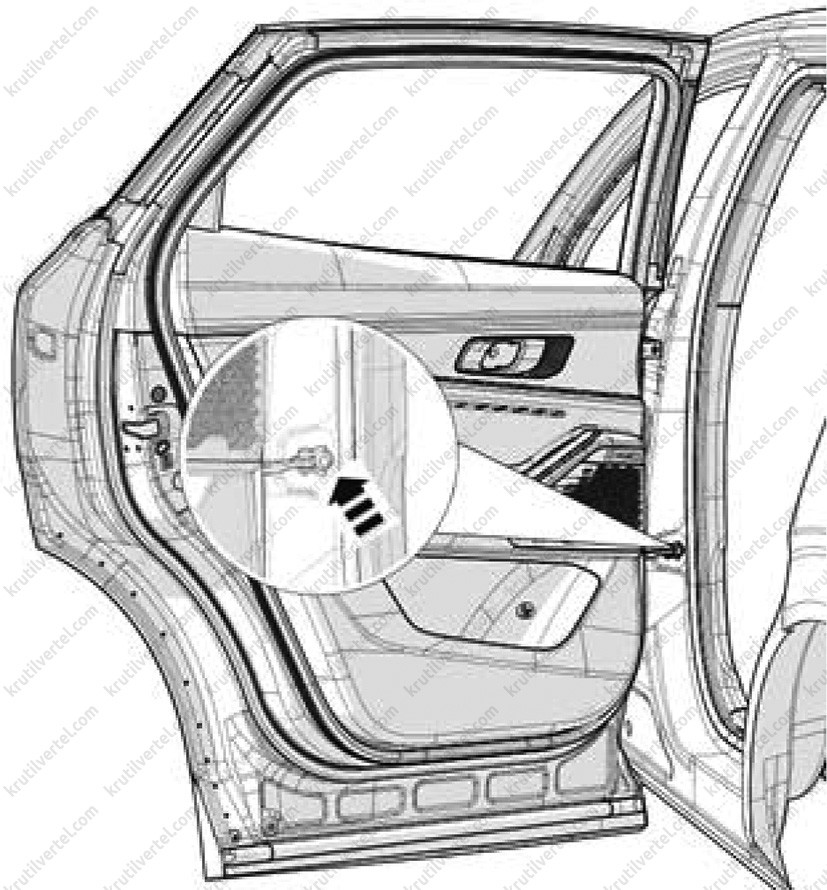

2. Викрутити болт кріплення обмежувача відкриття дверей (з боку панелі кузова), як показано нижче. Момент затягування при встановленні: 23 – 26 Н∙м.

3. Викрутити болти кріплення задніх дверей до петлів (навісів), як показано на зображенні нижче. Зняти двері в зборі за допомогою другого майстра. Момент затягування болтів кріплення під час встановлення: 53 – 56 Н∙м.

4. Установка проводиться у послідовності зворотного зняття.

Регулювання задніх дверей

Увага:
- Використовуйте центруючий болт для встановлення петлі дверей. Не регулюйте двері, якщо центруючий болт не прибраний.
- При регулюванні замість центруючого болта можна використовувати звичайний болт.

1. Переконайтеся, що зазор дверей у зборі знаходиться в межах стандартного діапазону, інакше відрегулювати зазор.

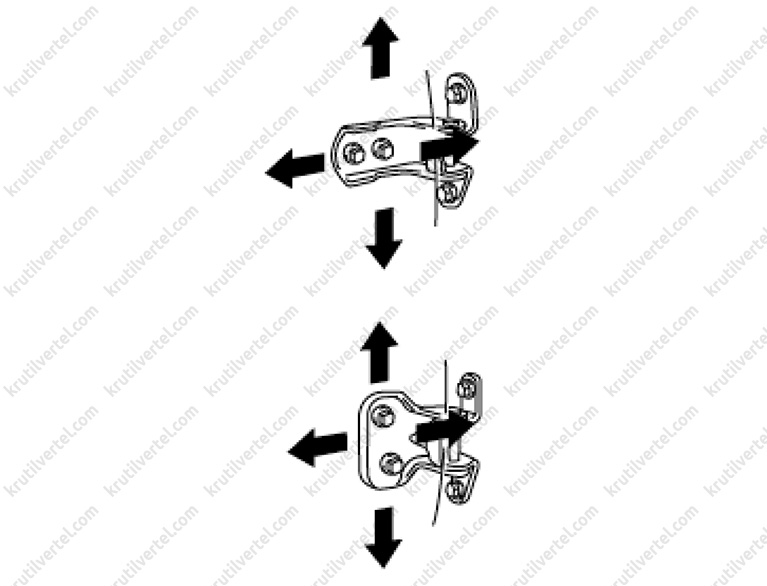

2. Для регулювання положення дверей автомобіля послабте 4 шарнірні болти на кузові, як показано на зображенні нижче.

3. Після регулювання затягнути 4 шарнірні болти на кузові автомобіля.

4. Для регулювання положення дверей автомобіля послабте 4 шарнірні болти на дверях.

5. Після регулювання затягнути 4 шарнірні болти на двері автомобіля.

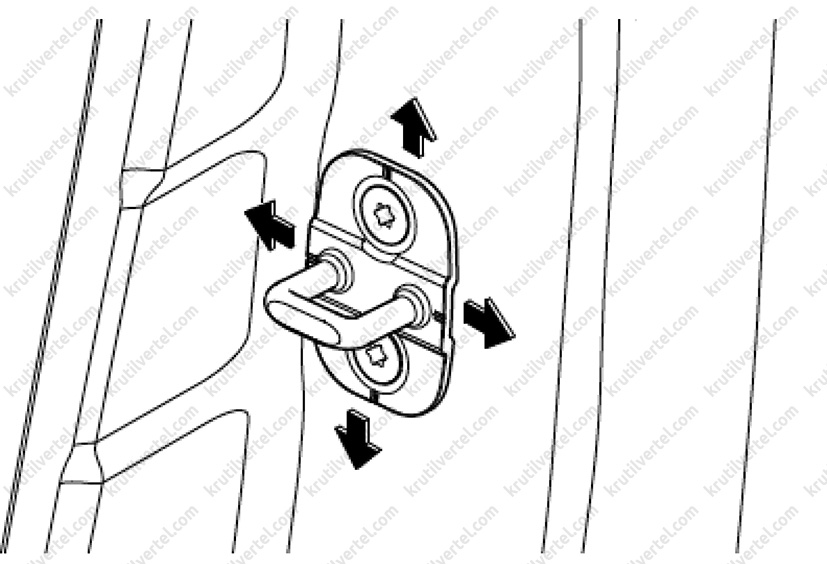

6. Щоб відрегулювати положення упору, обережно відкрутіть два кріпильні гвинти упору та постукайте по ньому пластмасовим молотком.

7. Після регулювання затягнути кріпильні гвинти упору.

Ручка задніх дверей

Зняття

Примітка:
Тут описується зняття та встановлення зовнішньої ручки відкриття лівих задніх дверей. Зняття та встановлення зовнішньої ручки відкриття правих задніх дверей в основному такі ж.

1. Зняти панель облицювання задніх дверей (докладніше див. відповідний розділ у цьому розділі). Зняти з панелі дверей водонепроникне покриття. Зняти скло задніх дверей, витягти заглушки (1) і (2), від'єднати роз'єм джгута електропроводки (3), від'єднати шток приводу циліндра замка дверей, від'єднати трос відмикання замка дверей від зовнішньої ручки відкриття, потім, використовуючи ключ Т10, (4) (5) і (4) кріплення

2. Зняти ручку дверей у зборі.

Встановлення

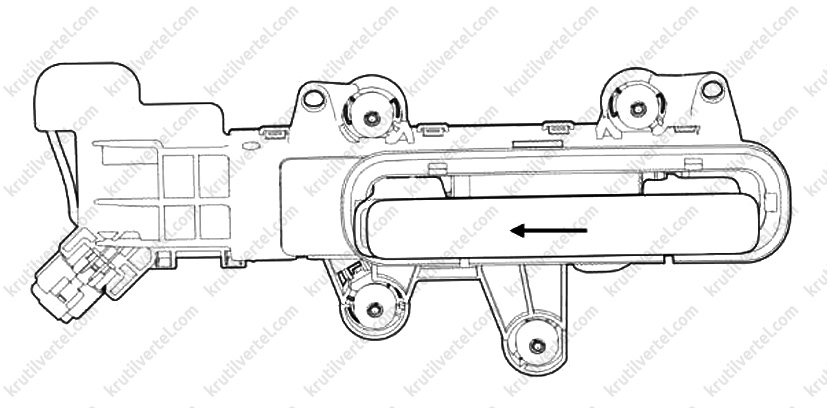

1. Як показано на малюнку нижче, потягнути ручку назовні у напрямку стрілки із положення (1).

2. Встановити кришку ручки дверей у положення, показане на малюнку нижче, після чого натиснути на неї у напрямку вниз.

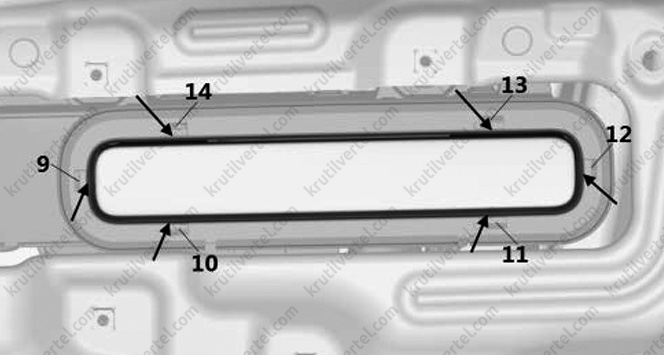

3. Перевірити і переконатися в тому, що показані на малюнку нижче частини ручки дверей щільно прилягають у зазначених місцях.

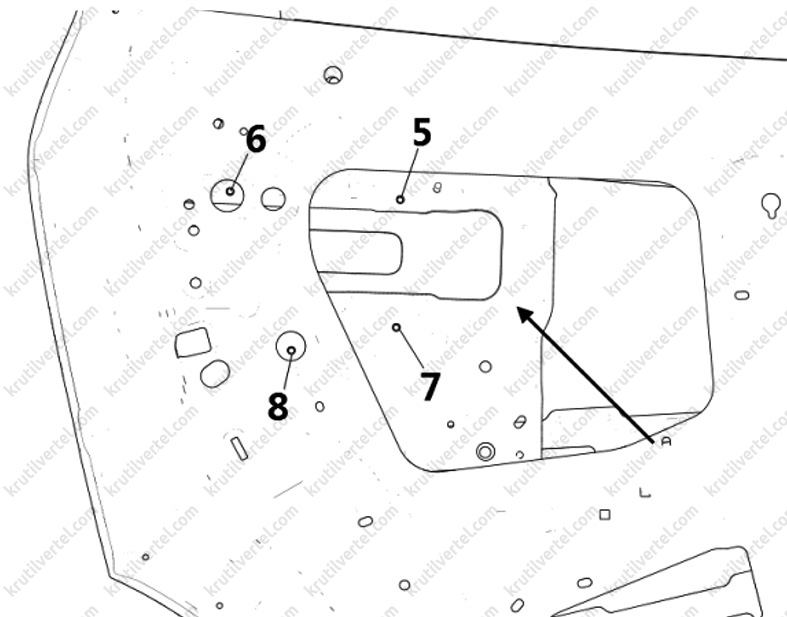

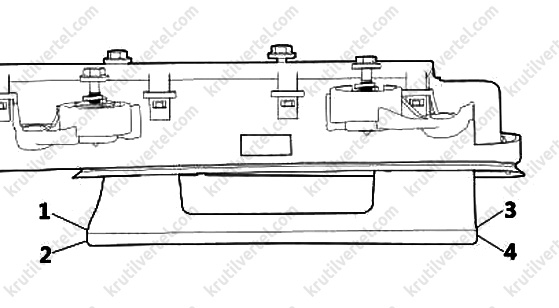

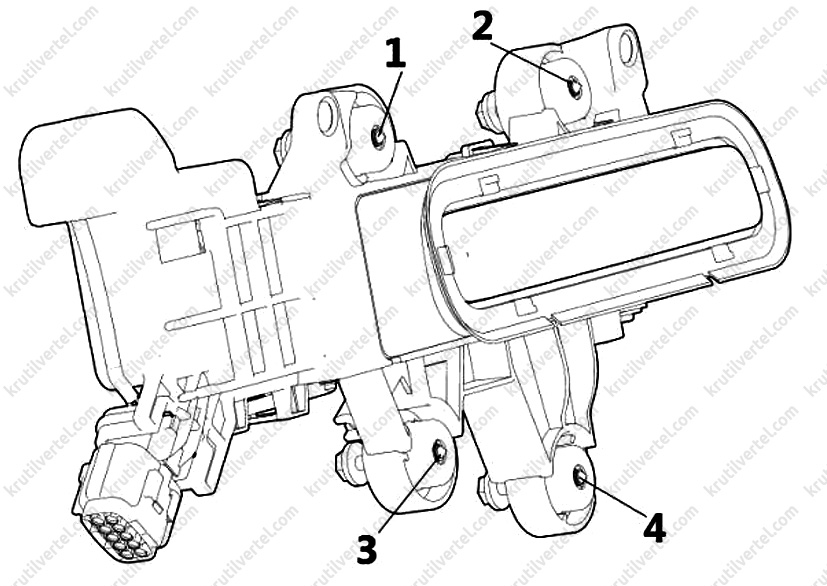

4. Перевірити і переконатися, що болти кріплення (1, 2, 3 і 4) знаходяться на висоті, показаній на малюнку нижче. Якщо це не так, то відрегулювати болти в потрібне положення.

5. Встановити зовнішню ручку через сервісний отвір у дверній панелі, при цьому необхідно переконатися в тому, що монтажні болти (1, 2, 3 і 4) розташовані навпроти монтажних кронштейнів (5, 6, 7 і 8). Одночасно з цим потрібно перевірити і переконатися в тому, що зовнішня ручка відкриття дверей у точках (9, 10, 11, 12, 13 і 14) встановлена ​​врівень з поверхнею дверей, як показано на зображенні нижче. При необхідності відрегулювати розташування ручки щодо дверей.

6. Після попередньої операції, продовжувати утримувати ручку дверей і затягнути остаточно болти її кріплення з моментом затягування 5 Н∙м, у послідовності, показаній на малюнку нижче.

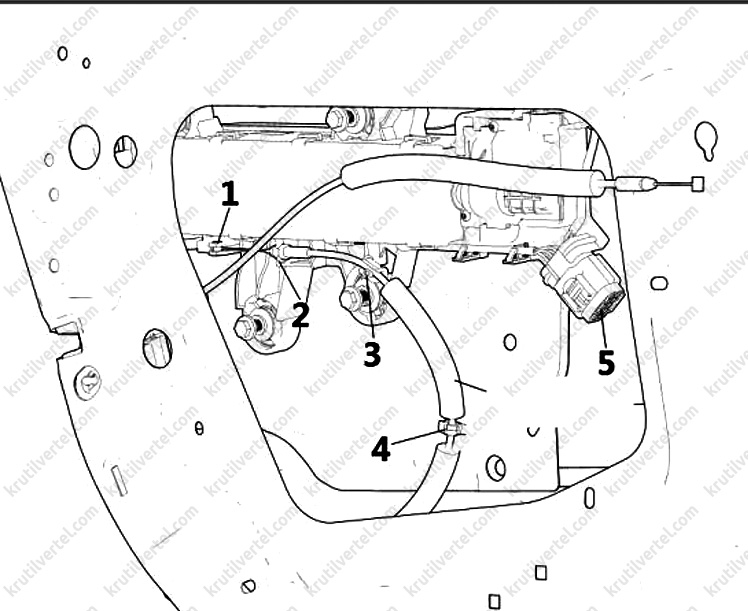

7. Підключити до ручки дверей зовнішній трос (1), після чого послідовно зафіксувати трос у точках (2, 3, 4). На завершення операції, приєднати роз'єм джгута електропроводки (5), як показано на зображенні нижче.

Замок замикання задніх дверей

Зняття та встановлення

1. Зняти панель облицювання задніх дверей у зборі (докладніше, див. відповідний розділ у цьому розділі).

2. Зняти водонепроникне покриття дверей.

3. Зняти трос відкриття замка задніх дверей.

4. Викрутити болти кріплення замка замикання задніх дверей, як показано на зображенні нижче. Момент затягування при встановленні: 8 – 10 Н∙м.

6. Від'єднати від замка замикання задніх дверей роз'єм джгута електропроводки (1), як показано на зображенні нижче.

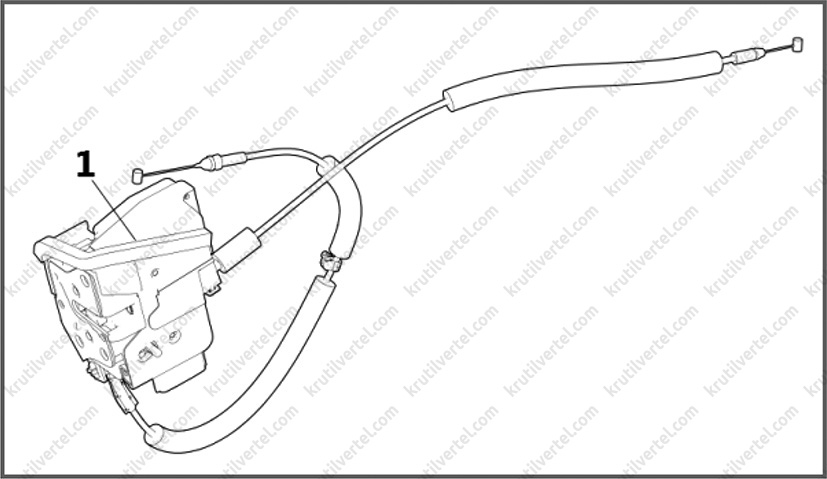

7. Вийняти замок з панелі передніх дверей у зборі, як показано нижче.

8. Установка проводиться у послідовності зворотного зняття.

Скоба замку дверей

Зняття та встановлення

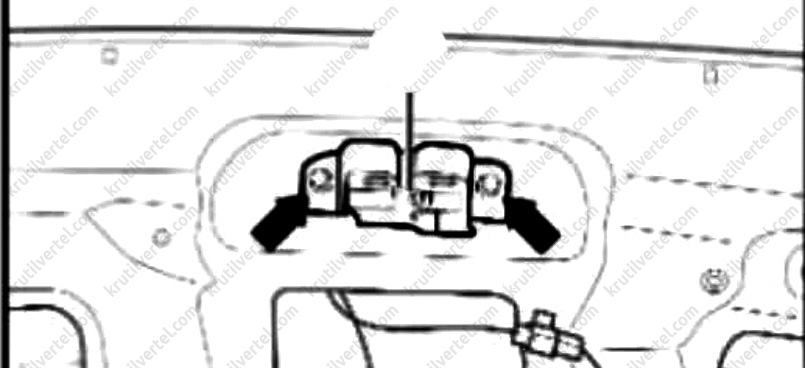

1. Викрутити два болта кріплення, показані на малюнку нижче. Момент затягування при встановленні: 23 – 26 Н∙м.

2. Зняти скобу замка замикання задніх дверей (1).

3. Установка здійснюється у послідовності зворотного зняття.

Склопідйомник задніх дверей

Зняття та встановлення

1. Від'єднати негативну клему від акумуляторної батареї (докладніше, див. розділ у розділі Електроустаткування двигуна).

2. Зняти панель облицювання задніх дверей.

3. Зняти водонепроникне покриття дверей.

4. Зняти скло задніх дверей у зборі.

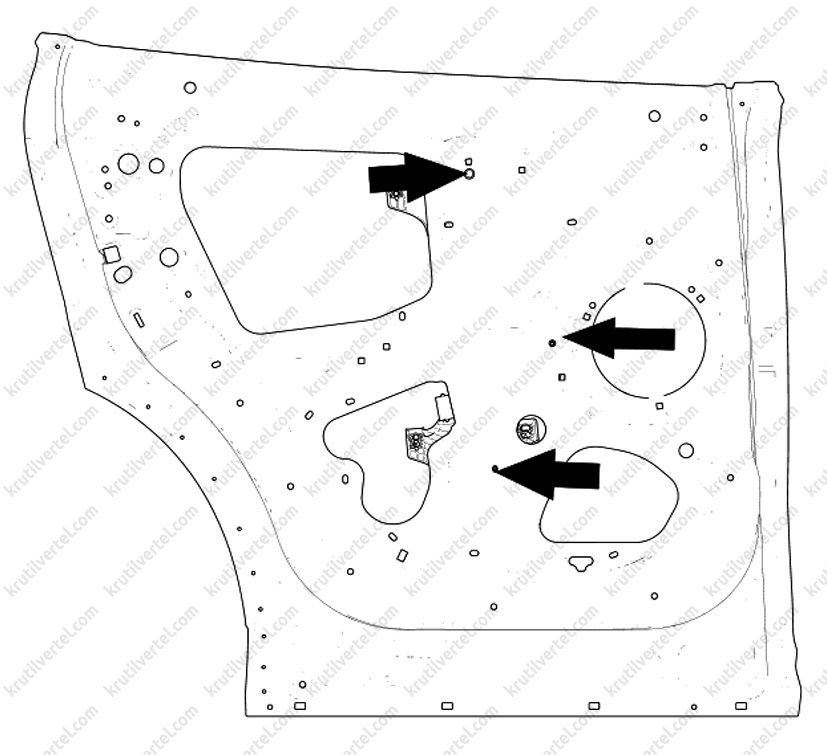

5. Викрутити болти кріплення механізму склопідйомника до дверей, як показано на зображенні нижче. Момент затягування болтів під час встановлення: 9 – 11 Н∙м.

6. Від'єднати від електромотора сервопривода склопідйомника роз'єм джгута електропроводки.

7. Вийняти механізм склопідйомника у зборі через сервісний отвір у панелі дверей, як показано на зображенні нижче.

8. Установка проводиться у послідовності зворотного зняття.

Напрямне скло задніх дверей

Зняття та встановлення

1. Зняти скло задніх дверей.

2. Зняти внутрішній водовідвідний ущільнювач.

3. Зняти зовнішній водовідвідний ущільнювач.

4. Зняти напрямну скло задніх дверей, як показано на зображенні нижче.

5. Установка проводиться у послідовності зворотного зняття.

Скло задніх дверей

Зняття та встановлення

1. Від'єднати негативну клему від акумуляторної батареї (докладніше, див. розділ у розділі Електроустаткування двигуна).

2. Зняти панель облицювання задніх дверей (докладніше див. відповідний розділ у цьому розділі).

3. Зняти водозахисне покриття панелі передніх дверей.

4. Підключити негативну клему до акумулятора. Опустити скло задніх дверей настільки, щоб його елементи кріплення стали навпроти сервісного отвору. Викрутити болти кріплення скла. Момент затягування болтів кріплення скла під час встановлення: 9 – 11 Н∙м.

Примітка:
Якщо робочі етапи не можуть бути виконані через несправність електродвигуна регулятора, можна зняти механізм регулятора склопідйомника передніх дверей, щоб можна було відрегулювати регулятор склопідйомника у положення для зняття.

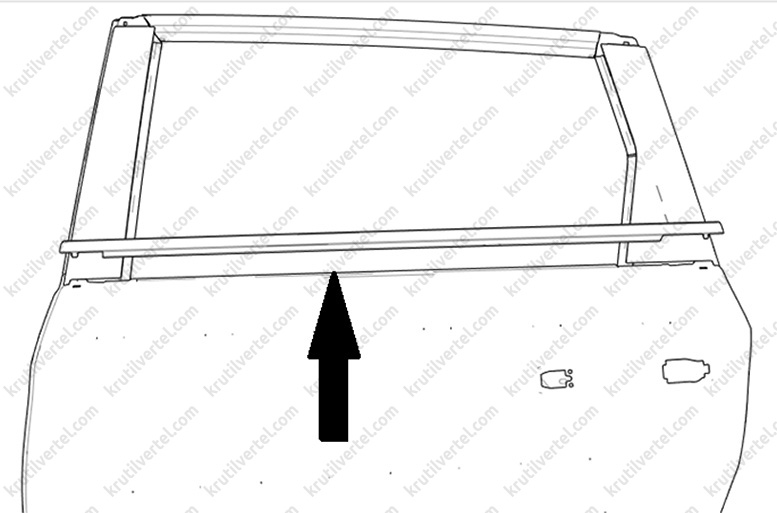

5. Зняти зовнішню панель ущільнення скла, як показано нижче.

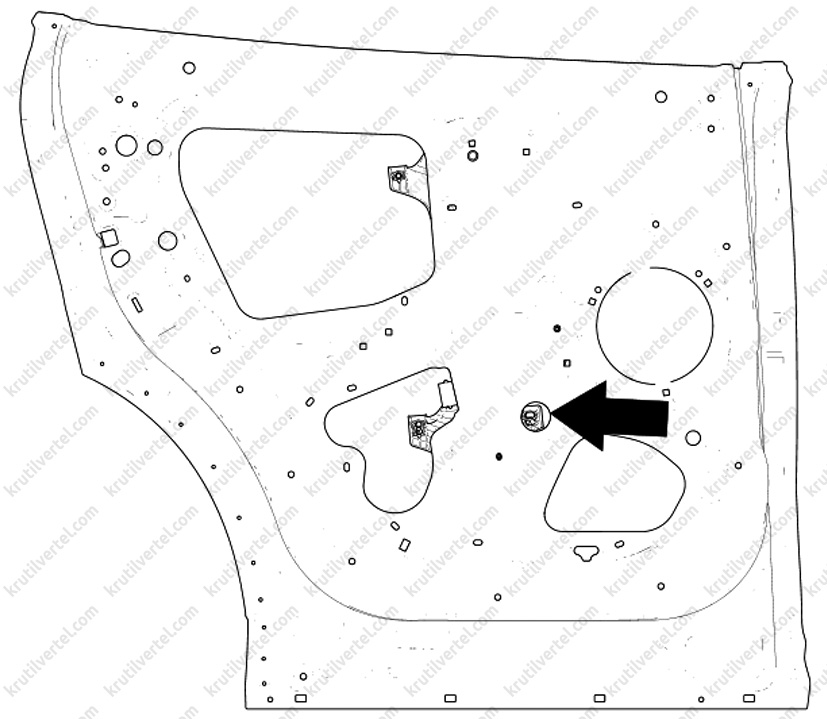

6. Від'єднати роз'єм джгута електропроводки задніх дверей.

7. Викрутити два болта кріплення скла задніх дверей до кронштейна склопідйомника, як показано на зображенні нижче. Момент затягування під час встановлення: 9 – 11 Н∙м.

8. Викрутити два болта кріплення направляючих рейок скла задніх дверей, показані на малюнку нижче. Зняти напрямні у зборі.

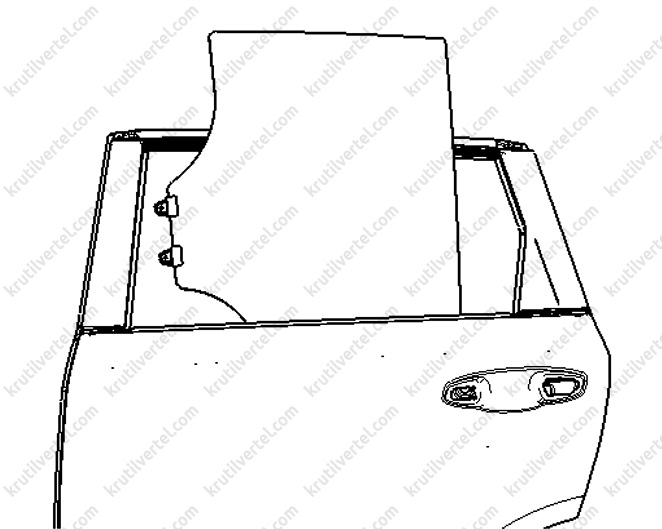

9. Нахилити скло в дверну панель і витягти вгору, як показано на зображенні нижче.

10. Установка здійснюється у послідовності зворотного зняття.

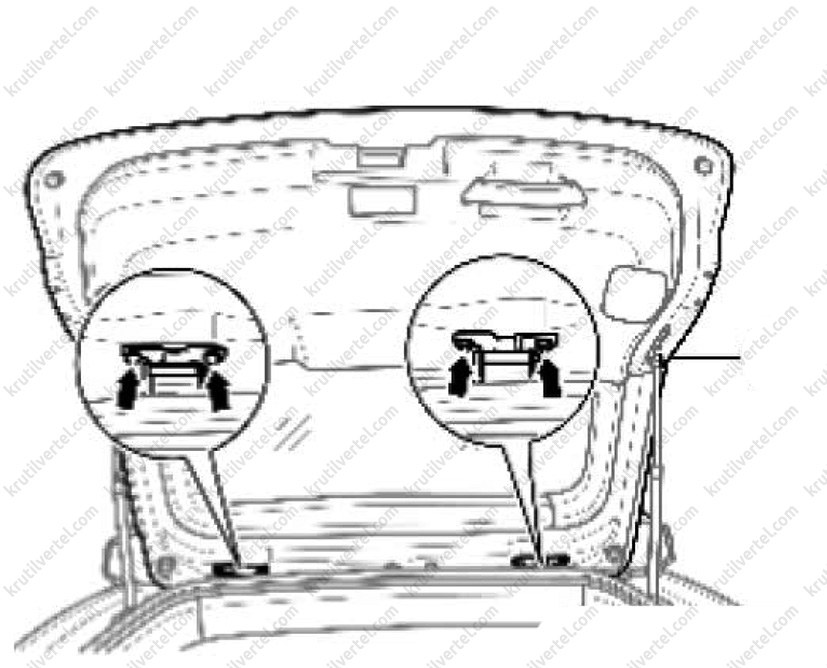

Двері багажного відділення

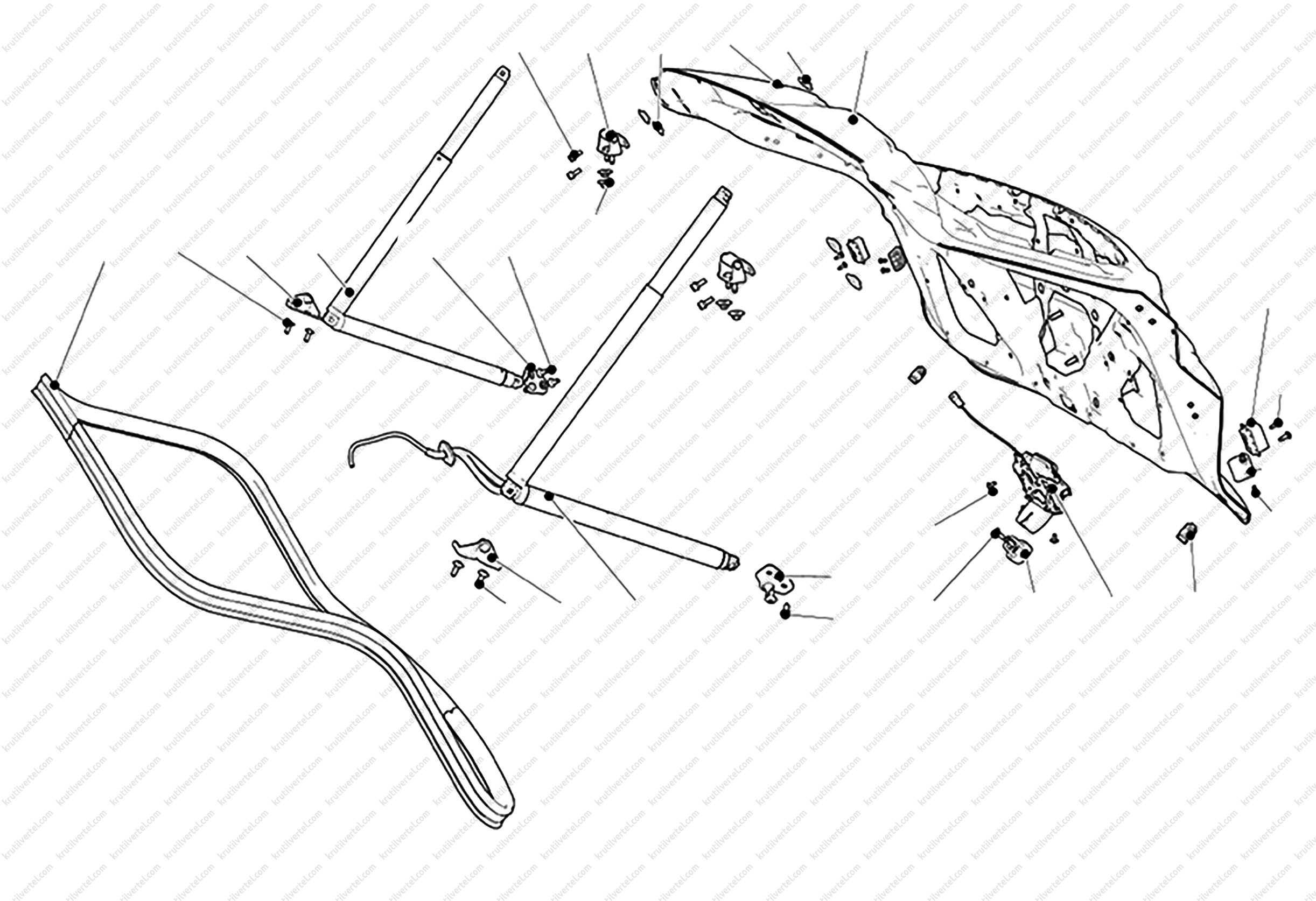

Компоненти

1. Панель дверей багажного відділення
2. Заглушка кріплення спойлера до дверей багажного відділення
3. Зовнішнє кріплення
4. Заглушка отвору ущільнювача
5. Навіси дверей багажного відділення
6. Болт кріплення
7. Гайка кріплення навісу дверей багажного відділення
8. Болт кріплення із шестигранною головкою
9. Монтажний кронштейн шарніра стійки механізму відкриття дверей багажного відділення (правий)
10. Опірна стійка механізму відкриття дверей багажного відділення (правий)
11. Монтажний кронштейн шарніра верхньої стійки механізму відкриття дверей багажного відділення (правий)
12. Болт кріплення із шестигранною головкою
13. Ущільнювач дверей багажного відділення
14. Болт кріплення
15. Монтажний кронштейн шарніра верхньої стійки механізму відкриття дверей багажного відділення (лівий)
16. Опірна стійка механізму відкриття дверей багажного відділення (ліва)
17. Болт кріплення із шестигранною головкою
18. Монтажний кронштейн стійки механізму відкриття дверей багажного відділення (лівий)
19. Гвинт із потайною головкою та внутрішнім шестигранником
20. Скоба замку замикання дверей багажного відділення
21. Болт кріплення
22. Замок замикання дверей багажного відділення
23. Втулка
24. Гвинт із потайною головкою та внутрішнім шестигранником
25. Відбійник дверей багажного відділення (з боку дверей)
26. Болт кріплення із шайбою
27. Відбійник дверей багажного відділення (з боку кузова)

Стійки дверей багажного відділення

Зняття

Увага:
- Зняття та встановлення лівої опорної стійки задніх дверей описано нижче. Зняття та встановлення правої опорної стійки задніх дверей проводиться аналогічним чином.
- При необхідності зняття опорної стійки задніх дверей багажного відділення, необхідно надійно підперти двері відповідною опорою, оскільки одна стійка може не витримати ваги дверей.

1. Від'єднати негативну клему від акумуляторної батареї (докладніше, див. розділ у розділі Електроустаткування двигуна).

2. Відкрити двері багажного відділення і підперти стійкою.

3. Вставити плоску викрутку в фіксатор шарніра стійки і натиснути на нього, щоб розблокувати його, як показано нижче. Після цього від'єднайте стійку від опорного кронштейна.

Примітка:
- Як правило, тільки одна з двох стійок на тому самому автомобілі матиме несправність/відмову.
- Щоб уникнути неправильної оцінки, будь ласка, використовуйте метод виключення, щоб визначити, яка з конкретних відсутніх деталей відсутня, а потім замініть її.

Примітка:
Для технічного обслуговування, використовувати стиснене повітря для видалення пилу, що скупчився на поверхні. Якщо пил прилип до панелей кузова, використовуйте чисту тканину або промисловий протирочний папір, щоб видалити пил, а потім використовуйте стиснене повітря для продування пилу.

Примітка:
При розпиленні фарби на листовий метал кузова пневматична опорна стійка повинна бути ефективно захищена, щоб уникнути витоку повітря, спричиненого прилипанням фарби до неї; у разі захисту за допомогою клейкої стрічки, її необхідно видалити зі стійки після фарбування, інакше текстурована клейка стрічка потрапить у пневматичну стійку та викличе витік повітря.

Увага:
При ремонті додаткових деталей опорної стійки будьте обережні, щоб уникнути ударів і подряпин по стійці. Інакше станеться витік повітря, що у разі серйозного витоку може призвести до вибуху опорної стійки.

Встановлення

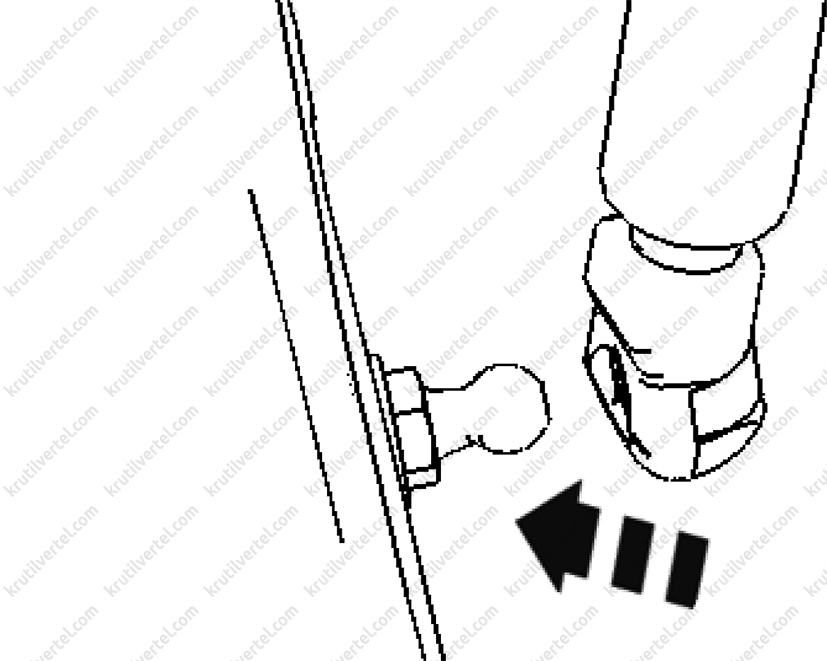

1. Встановити стійку на шарнір і притиснути до характерного клацання фіксатора, як показано нижче.

Двері багажного відділення у зборі

Зняття та встановлення

Примітка:
Операції нижче необхідно виконувати за допомогою ще одного майстра.

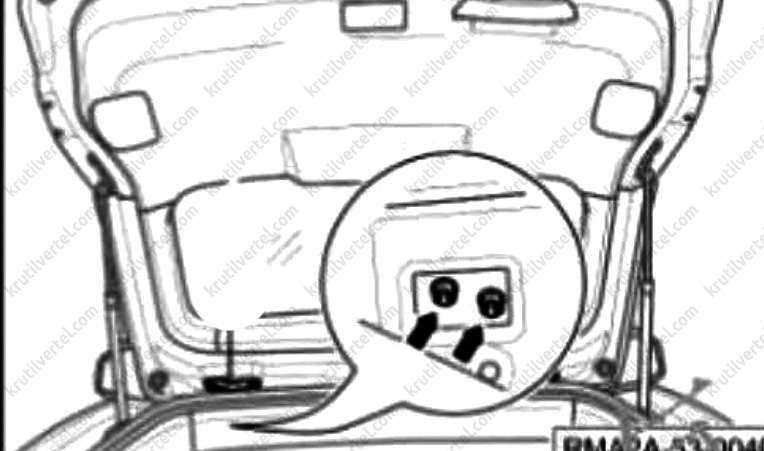

1. Викрутити болти кріплення навісів дверей багажного відділення (з боку дверей).

2. Зняти двері багажного відділення у зборі. Момент затягування болтів кріплення під час встановлення: 23 – 26 Н∙м.

3. Установка здійснюється у послідовності зворотного зняття.

Регулювання

1. Зніміть верхню частину панелі облицювання задньої стійки кузова в зборі.

2. Від'єднайте кліпси кріплення панелі облицювання стелі салону (в задній частині).

3. Відпустити (але не повністю відкручувати) болти кріплення навісів дверей багажного відділення з боку кришки кузова. Момент затягування болтів кріплення під час встановлення: 33 – 36 Н∙м.

4. Відрегулювати розташування дверей багажного відділення щодо дверного отвору кузова.

Замок дверей багажного відділення

Зняття та встановлення

1. Зняти панель облицювання дверей багажного відділення (докладніше, див. відповідний розділ у цьому розділі).

2. Викрутити болт кріплення замка замикання дверей багажного відділення. Момент затягування болта під час встановлення: 23 – 25 Н∙м.

3. Зняти замок дверей багажного відділення у зборі (1).

4. Від'єднати роз'єм джгута електропроводки від замка замикання дверей багажного відділення.

5. Зняти остаточно замок дверей у зборі.

6. Установка проводиться у послідовності зворотного зняття.
