Екстер'єр Changan UNI-K з 2021 року

1. Екстер'єр

Запобіжні заходи при проведенні робіт з кузовними деталями автомобіля

• При знятті або розбиранні будь-якої частини, бути обережним, щоб не пошкодити і не деформувати їх. Частини, які можуть заважати виконанню робіт, необхідно закривати тканиною.
• При знятті частин з використанням викрутки або іншого інструменту, захищати частини, обмотуючи кінець інструменту ізоляційною або вініловою стрічкою.
• Накрити зняті деталі чистою тканиною.
• Якщо затискачі деформовані або пошкоджені, замініть їх новими.
• Замінювати деталі одноразового використання на нові після кожного зняття.
• Надійно затягувати болти та гайки встановленими моментами затягування.
• Після завершення збирання переконатися у працездатності кожної частини.
• Видаляти фарбу в такий спосіб:

А) Водорозчинні фарби: опустити тканину в теплу воду і добре вичавити; після видалення фарби протерти поверхню м'якою сухою тканиною.

В) Масляні фарби: розбавити синтетичний миючий засіб у теплій воді (дво- або тривідсотковий розчин); опустити в розчин тканину, а потім видалити фарбу. Після цього опустити м'яку тканину в прісну воду, а потім добре вичавити. Після цього повністю видалити миючий засіб. Протерти поверхню м'якою сухою тканиною.

• Не використовувати органічні розчинники або бензин.
• Під час виконання процедур, що вимагають зняття капота, накрити нижній край вітрового скла відповідним матеріалом.

Переднє крило

Зняття

Примітка:
Попередньо, зняти передній бампер у зборі (докладніше, див. відповідний розділ у цьому розділі).

1. Використовуючи викрутку, зніміть фіксатори прокладки переднього крила, як показано на зображенні нижче. Після чого зняти прокладку.

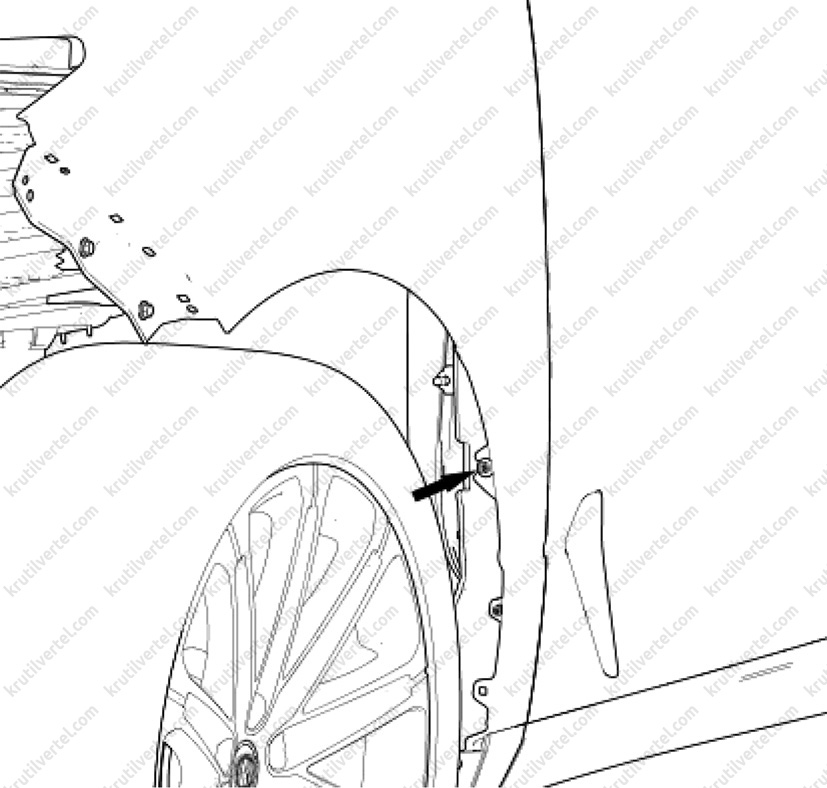

2. Викрутити болт кріплення переднього крила, показаний на малюнку нижче. Момент затягування при встановленні: 9-11 Н∙м.

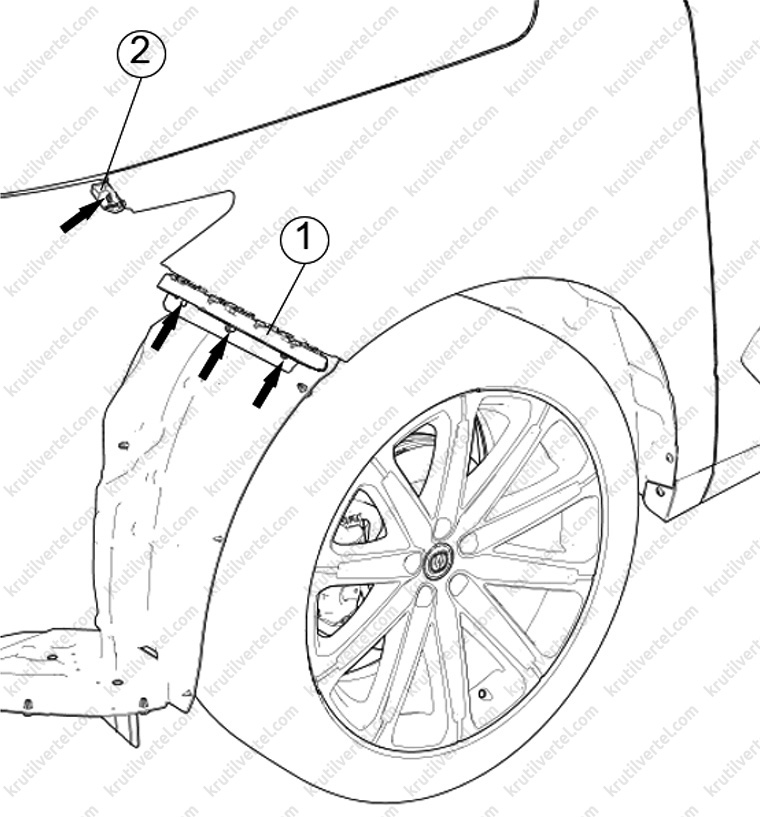

3. Викрутити гвинти кріплення (стрілки), показані на малюнку нижче, після чого зняти монтажний кронштейн переднього бампера з переднього крила (1) та (2), як показано на зображенні нижче.

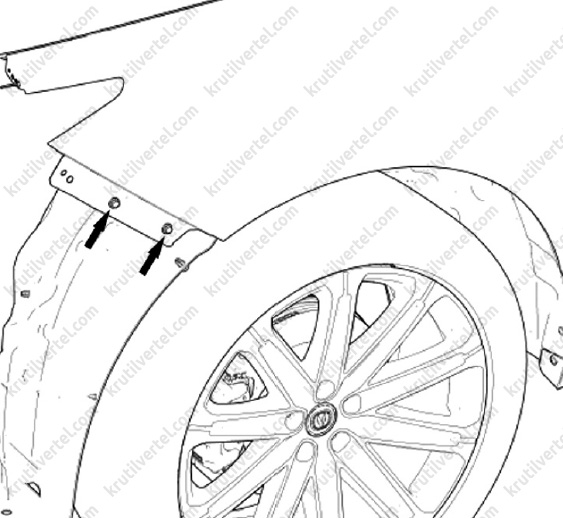

4. Викрутити болти кріплення, показані на малюнку нижче стрілкою. Момент затягування болтів при встановленні: 9 Н∙м.

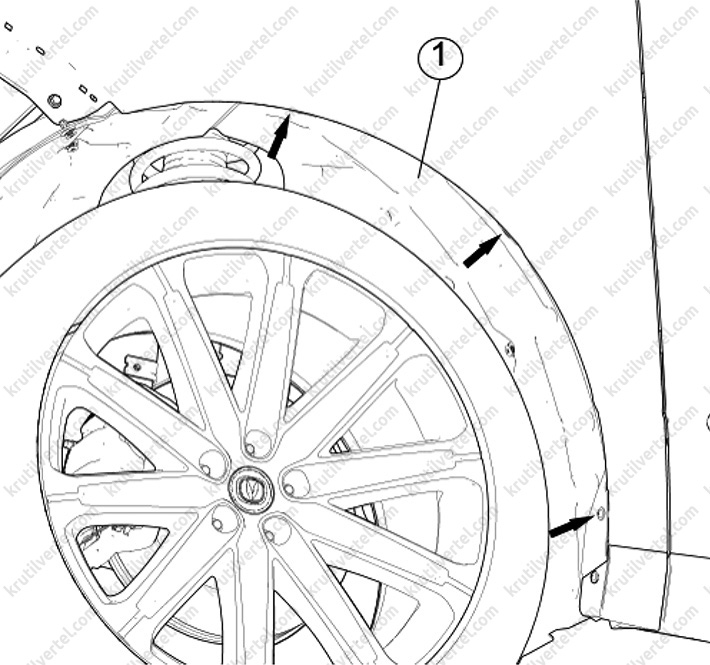

5. Вийняти фіксатори кріплення та зняти всі частини підкрилка передньої колісної арки, як показано на зображенні нижче.

6. Відкрутити гайки кріплення переднього крила в зборі (стрілка), як показано на зображенні нижче. Момент затягування при встановленні: 10 Н∙м.

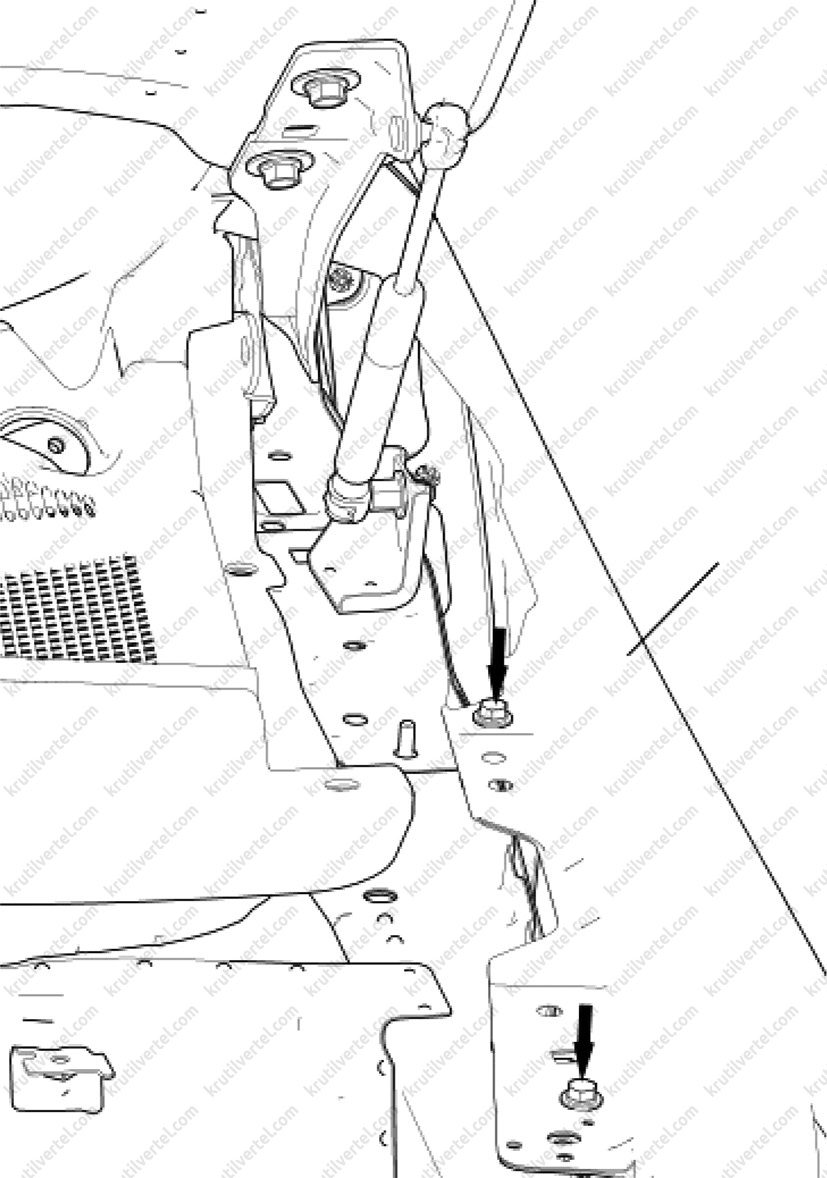

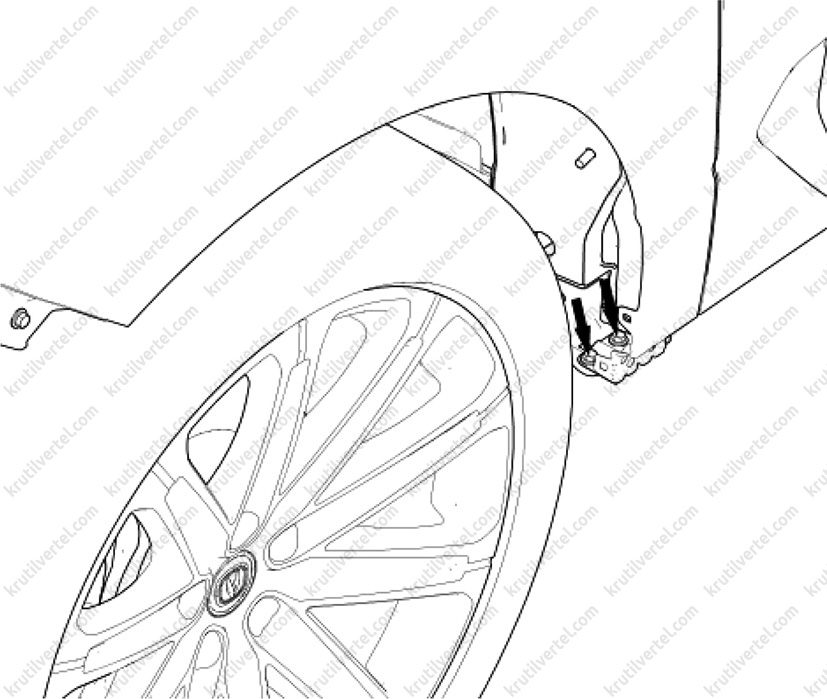

7. Викрутити, показаний на малюнку нижче, болт кріплення переднього крила. Момент затягування під час встановлення: 9 – 11 Н∙м.

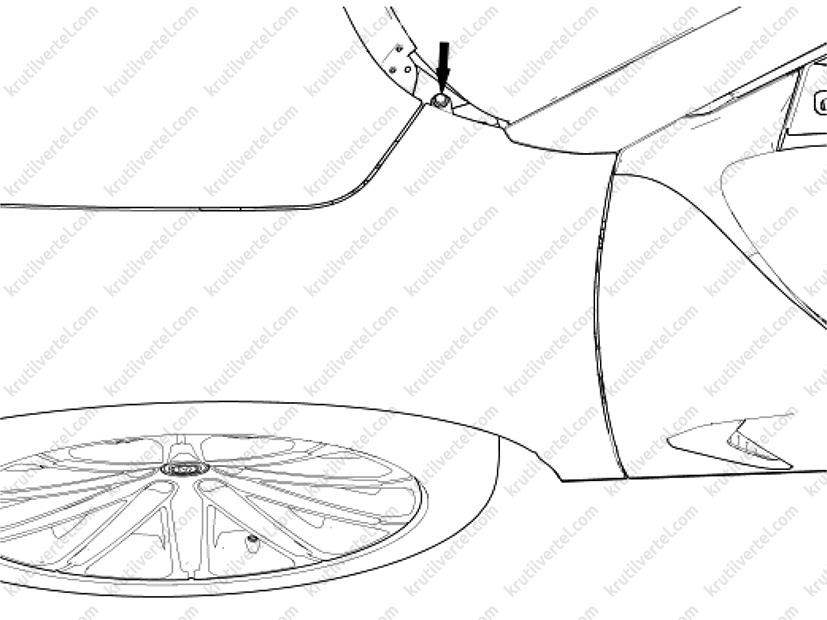

8. Викрутити верхній бот кріплення переднього крила, як показано на зображенні нижче. Момент затягування під час встановлення: 9 – 11 Н∙м.

9. Викрутити верхні болти кріплення переднього крила у зборі, як показано на зображенні нижче. Момент затягування під час встановлення: 9 – 11 Н∙м.

Встановлення

Установка проводиться у послідовності зворотного зняття.

Капот

Зняття та встановлення

Примітка:
Зняття та встановлення капота має виконуватися вдвох, щоб унеможливити пошкодження елементів кузова та вітрового скла.

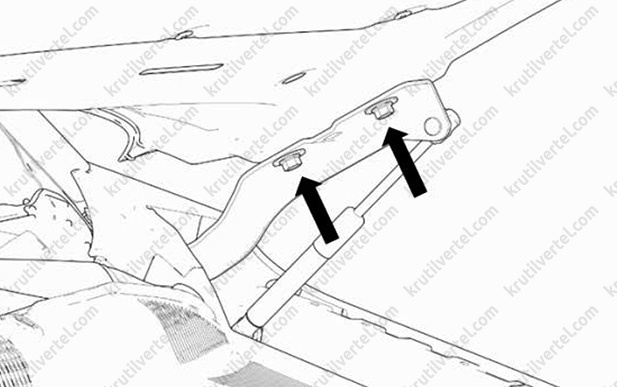

1. Викрутити болти кріплення кришки капота до навісів з правого та лівого боку, як показано на зображенні нижче (стрілки). Після чого зняти кришку капота в зборі. Момент затягування болтів кріплення під час встановлення: 33 – 35 Н∙м.

2. Установка проводиться у послідовності зворотного зняття.

Регулювання положення

1. Відпустити (не відкручуючи повністю) болти кріплення капота до навісів, після чого відрегулювати його розташування (1) щодо кузовних панелей.

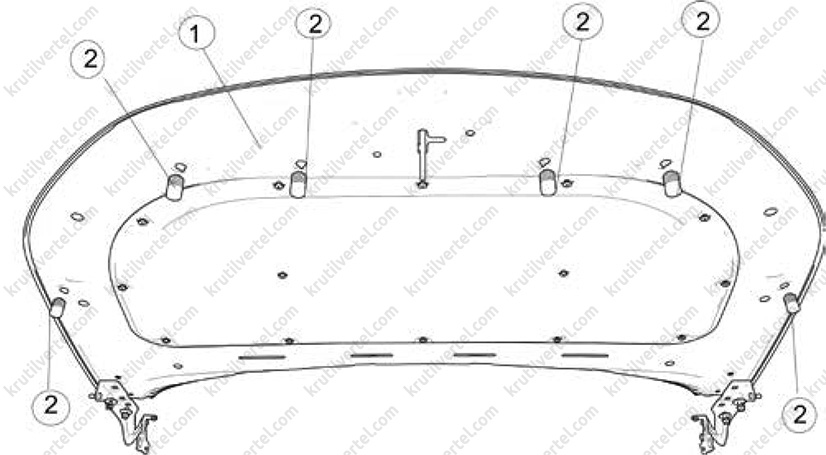

2. Потім, обертаючи гумові відбійники, відрегулювати їхню висоту (2), як показано на зображенні нижче.

Увага:
- Не відрегулювавши гумові відбійники, не закривати капот різко та з зусиллям, щоб не пошкодити панелі кузова чи передні фари.
- Після всіх регулювань, закрити кришку капота, перевірити та переконатися в тому, що зазори по периметру капота рівномірні.
- Під час регулювання положення кришки капота бути гранично обережним, щоб не пошкодити лакофарбове покриття капота та навісів. У разі пошкодження підфарбуйте місця без фарби.

Навіси капота

Зняття та встановлення

1. Зняти переднє крило (докладніше, див. відповідний розділ у цьому розділі).

2. Викрутити болти кріплення та зняти кришку капота.

3. Викрутити болти кріплення навісів капота до кузова, як показано нижче. Момент затягування при встановленні: 33 – 35 Н∙м.

4. Установка проводиться у послідовності зворотного зняття.

Замок капота

Зняття та встановлення

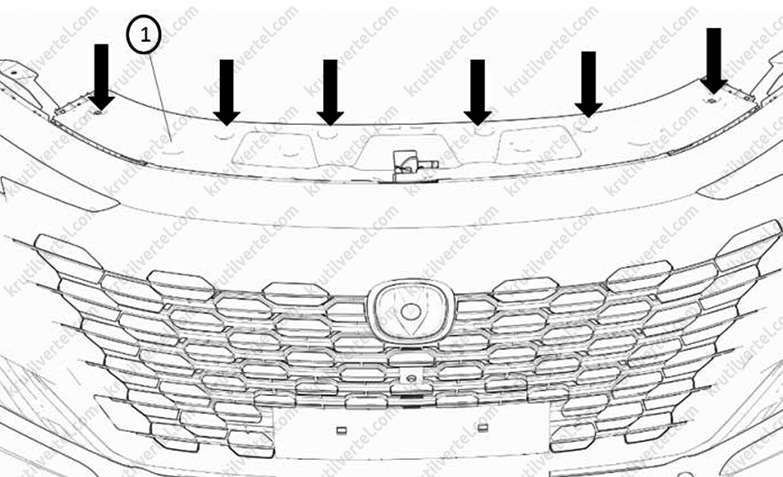

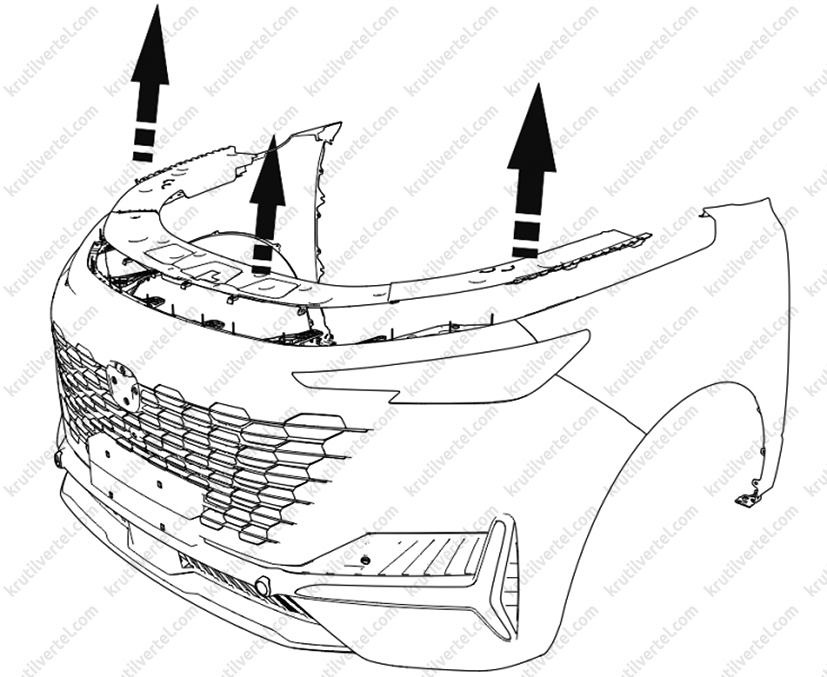

1. Від'єднайте фіксатори та зніміть верхню панель переднього бампера (1), як показано на зображенні нижче.

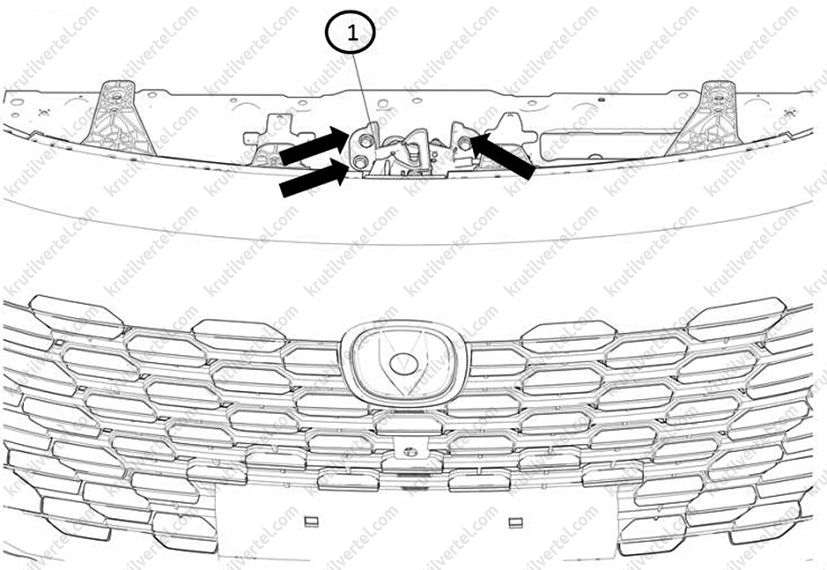

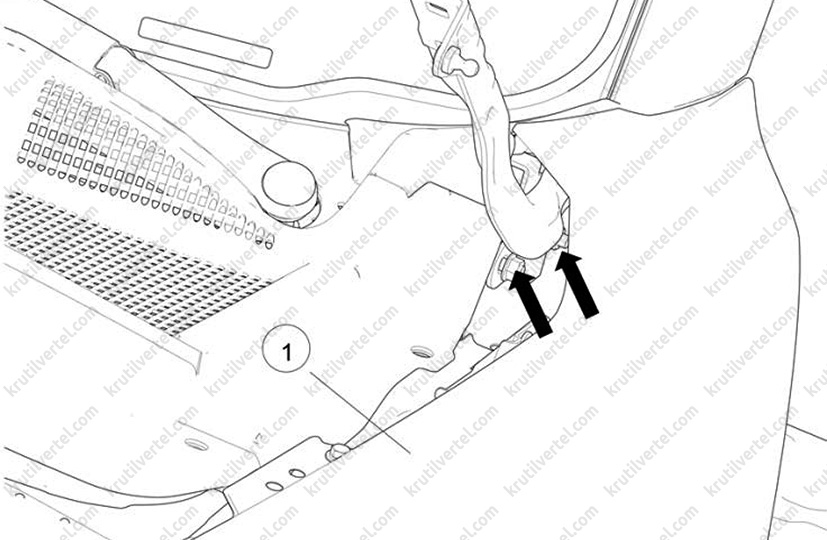

2. Викрутити болти кріплення кришки капота (1), як показано на зображенні нижче. Момент затягування під час встановлення: 9 – 11 Н∙м. Після цього зняти замок.

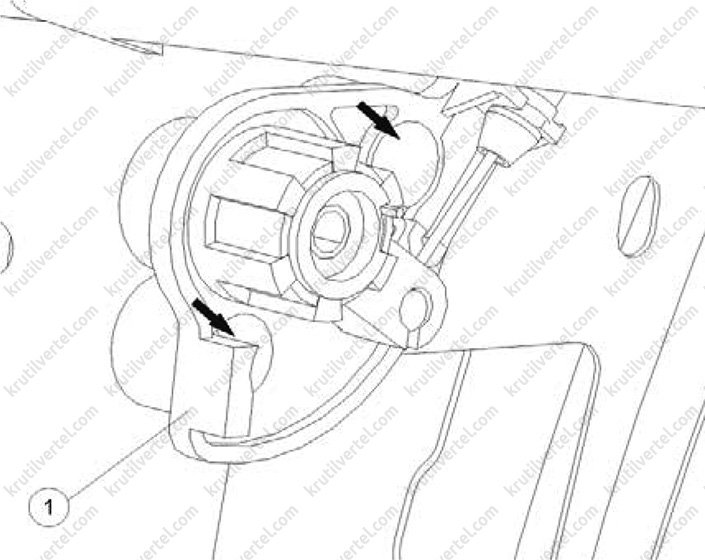

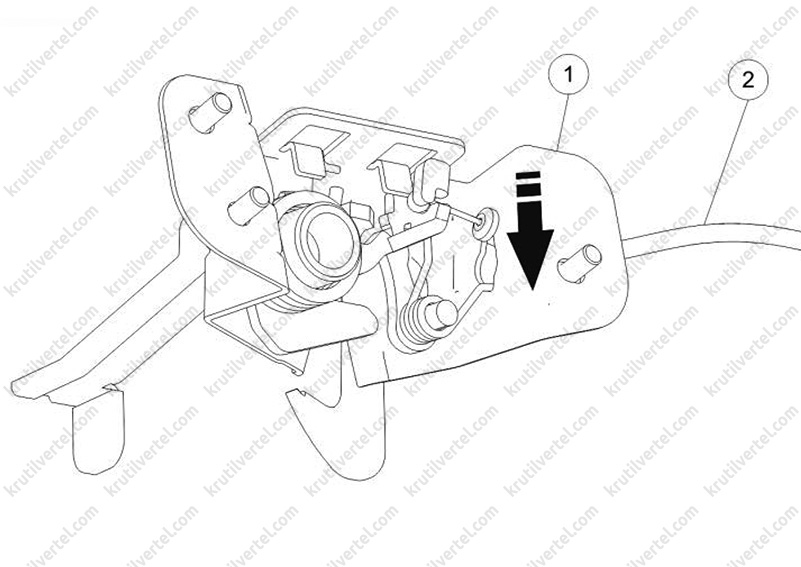

3. Від'єднати від замка кришки капота (1) трос відмикання, показаний на малюнку нижче (2).

4. Установка проводиться у послідовності зворотного зняття.

Увага:
Після встановлення, перевірити та переконатися в тому, що трос відмикання замка підключений належним чином.

Важіль відмикання замка капота

Зняття та встановлення

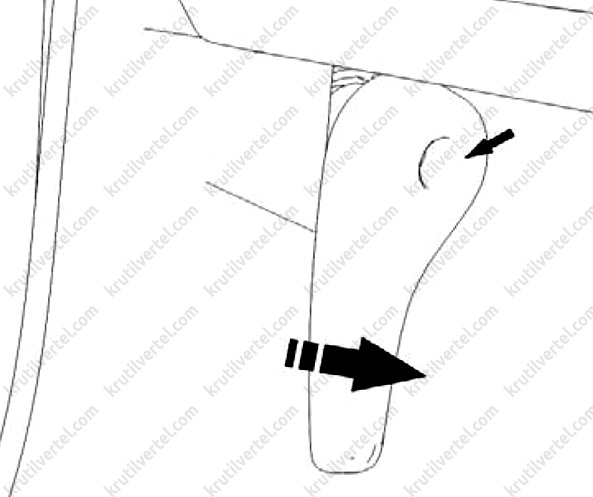

1. Викрутити гвинт кріплення (1) ручки відмикання замка кришки капота, як показано на зображенні нижче. Після цього зняти ручку відмикання.

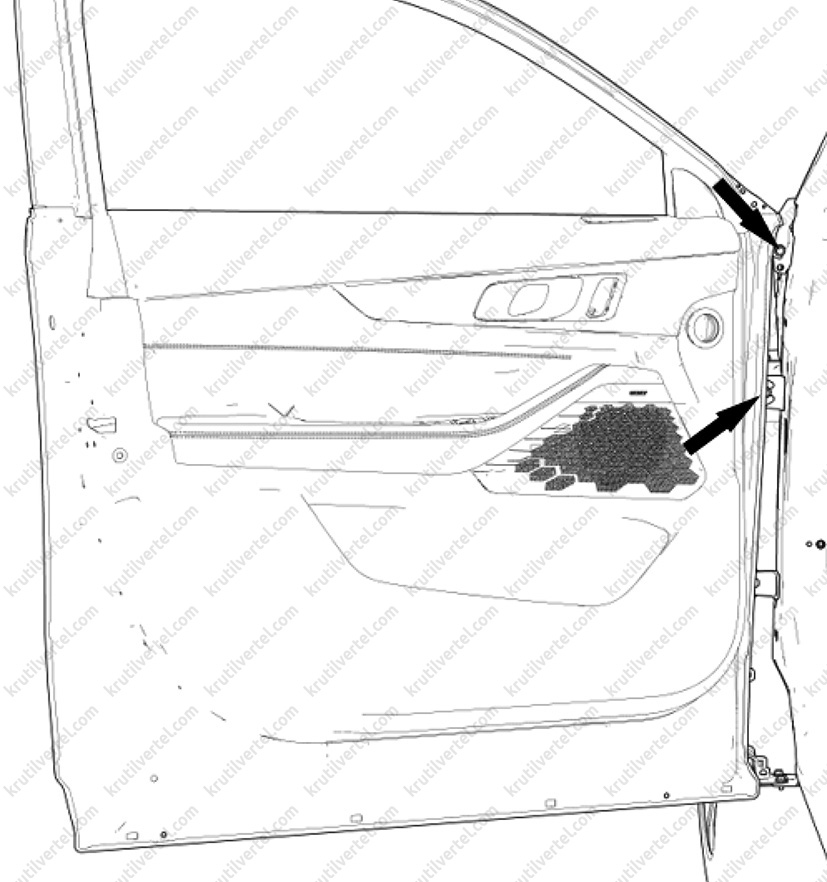

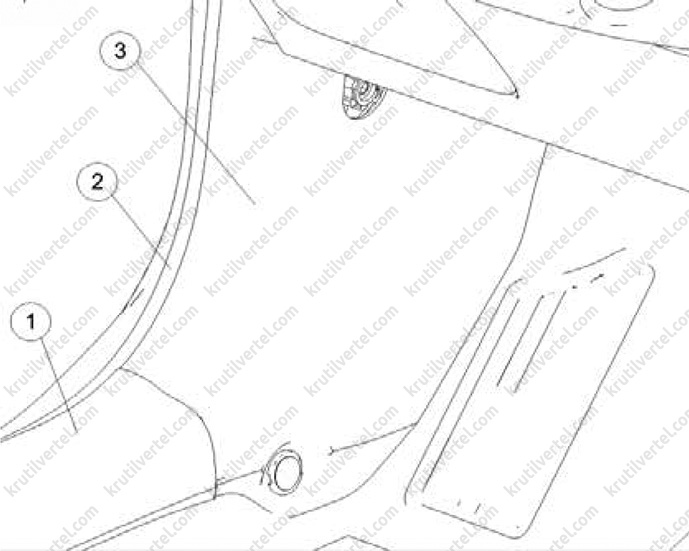

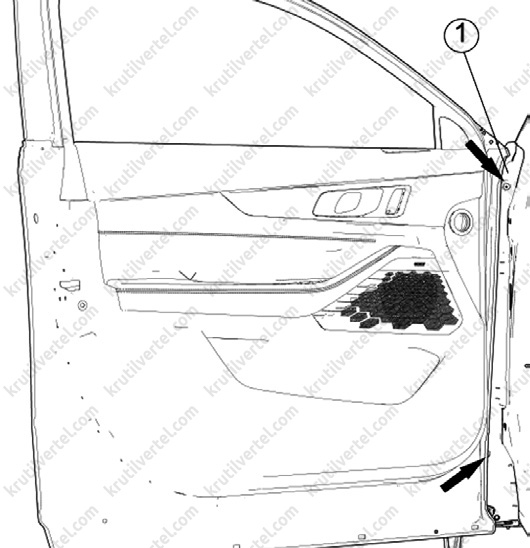

2. Зняти панель облицювання підніжки дверного отвору (1), після чого від'єднати ущільнювач передніх дверей (2), потім від'єднати від фіксаторів та зняти панель облицювання кузова (3), як показано на зображенні нижче.

3. Викрутити болти кріплення опори ручки відмикання замка кришки капота, як показано на зображенні нижче.

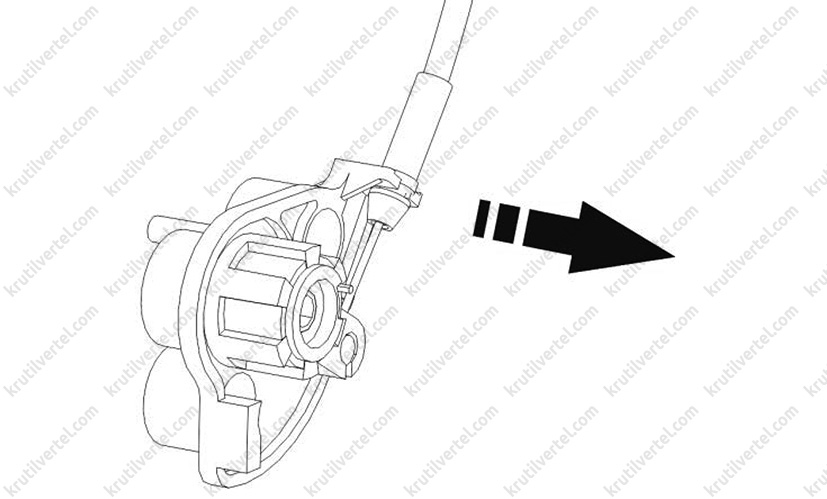

4. Потягнути в напрямку, вказаному на малюнку нижче, щоб від'єднати трос відмикання замка кришки капота.

5. Установка проводиться у послідовності зворотного зняття.

Передній бампер

Зняття та встановлення

1. Від'єднати негативну клему від акумуляторної батареї (докладніше, див. розділ у розділі Електроустаткування двигуна).

2. Зняти верхню панель облицювання передньої бампера, від'єднавши їх від фіксаторів кріплення, як показано на зображенні нижче.

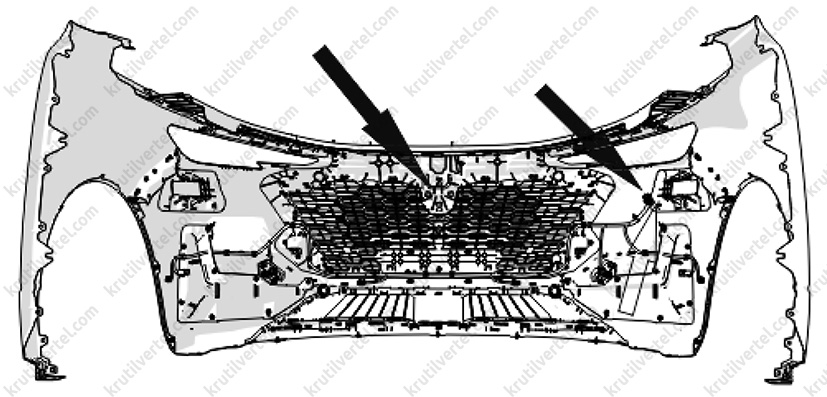

3. Викрутіть вісім болтів кріплення верхньої частини переднього бампера, як показано на зображенні нижче.

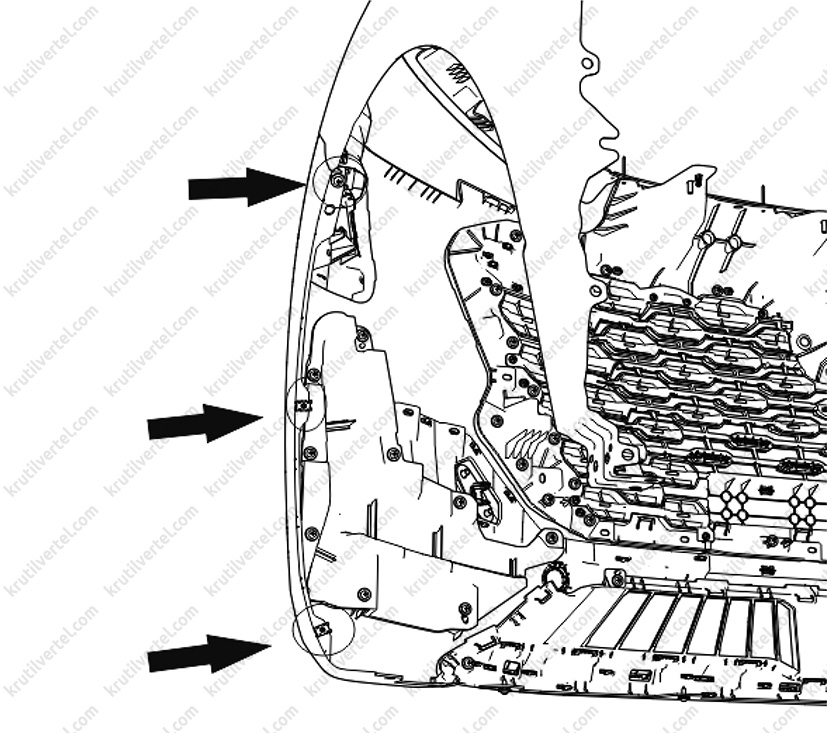

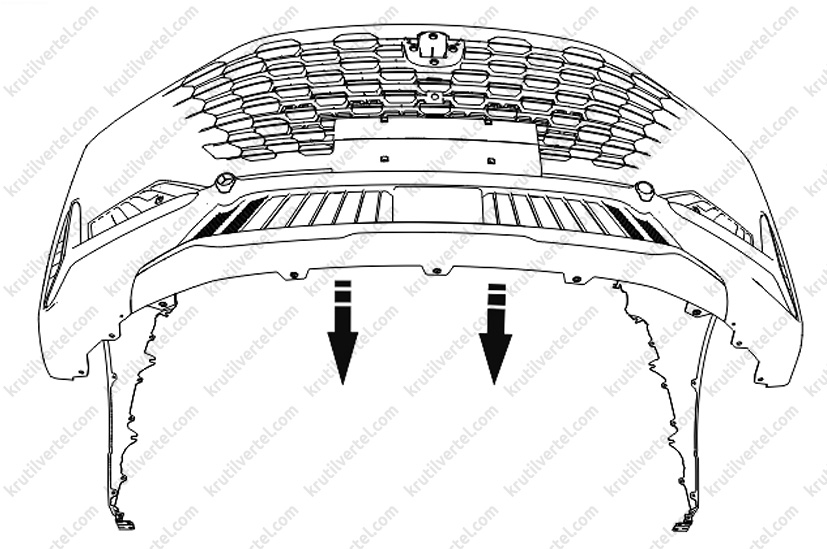

4. Викрутити п'ять гвинтів кріплення та чотири фіксатори кріплення нижньої частини бампера у зборі, як показано на зображенні нижче.

5. Викрутити гвинти кріплення накладки переднього крила та внутрішнього монтажного кронштейна, як показано на зображенні нижче. Виконати операції з обох сторін.

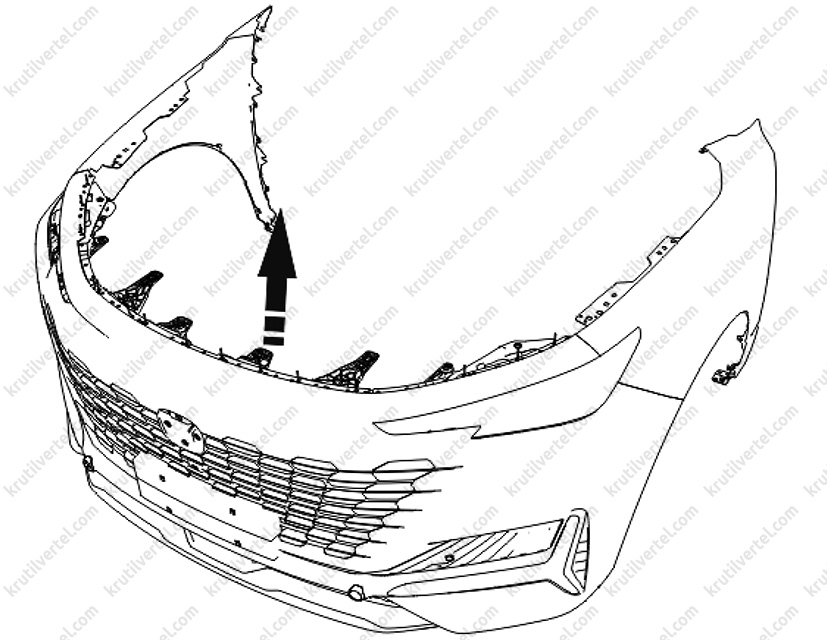

6. Потягнути панель переднього бампера рукою у напрямку стрілки. Виконувати операцію з правого та лівого боку.

7. Від'єднати два, показані на малюнку нижче, роз'єм джгутів електропроводки.

8. Зняти передній бампер у зборі.

9. Установка здійснюється у послідовності зворотного зняття.

Задній бампер

Зняття та встановлення

1. Від'єднати негативну клему від акумуляторної батареї (докладніше, див. розділ у розділі Електроустаткування двигуна).

2. Зняти задні комбіновані ліхтарі в зборі (докладніше, див. розділ у розділі Електроустаткування та електросистеми автомобіля).

3. Зняти підкрилки задніх колісних арок.

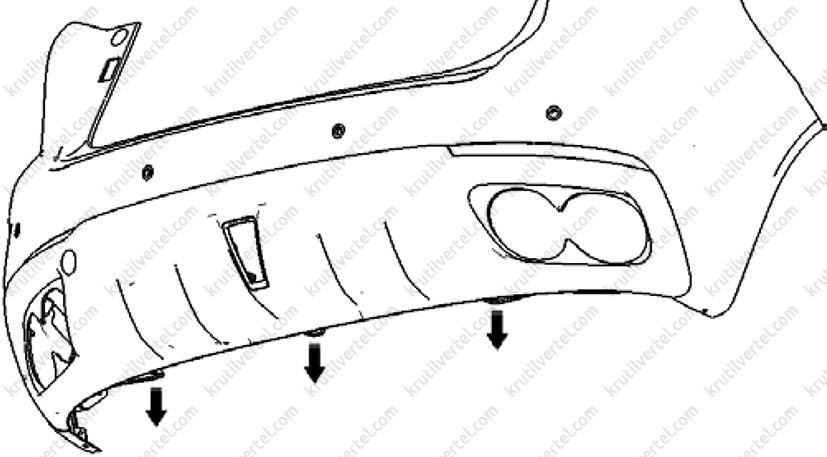

4. Викрутити болти кріплення нижньої частини заднього бампера у зборі, як показано на зображенні нижче.

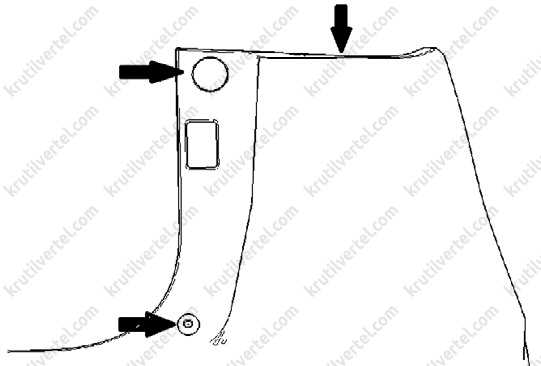

5. Викрутити два болта кріплення з правого та лівого боку заднього бампера, як показано на зображенні нижче.

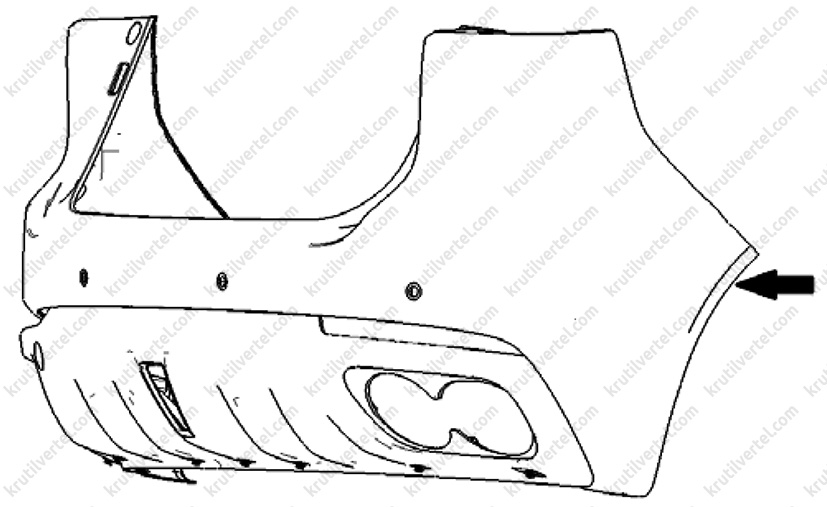

6. Підсунути кришку болта по прямій лінії в напрямку, вказаному стрілкою, відвернути два болта з лівої та правої сторони у верхній частині бампера, відвернути два гвинти з шестигранною головкою з лівої та правої сторони та два хрестові гвинти з лівої та правої сторони.

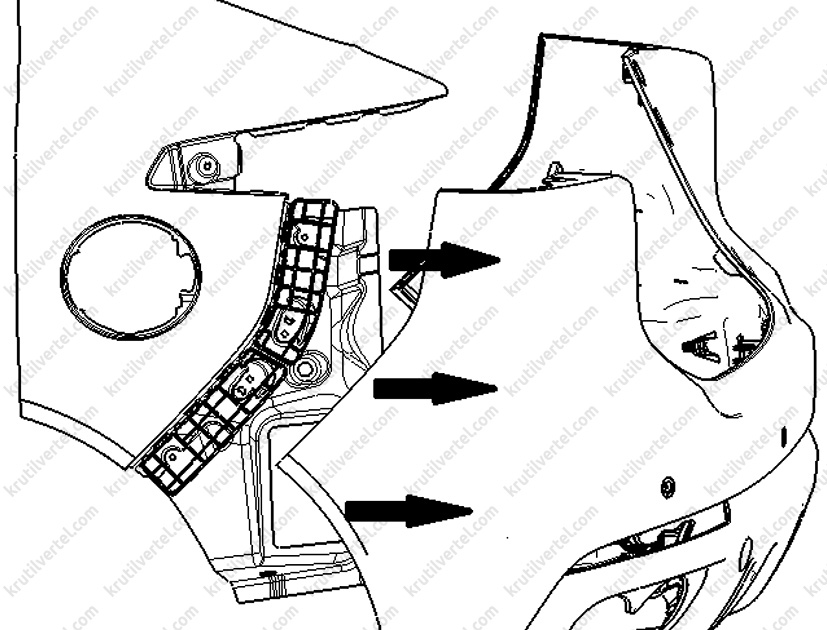

7. Наклейте захисну плівку на відповідну поверхню лампи, а потім потягніть задній бампер у напрямку стрілки вручну.

8. Від'єднати від заднього бампера роз'єми джгутів електропроводки та зняти бампер у зборі.

9. Установка здійснюється у послідовності зворотного зняття.

Підкрилки коліс

Зняття та встановлення

1. Зняти передні та задні колеса.

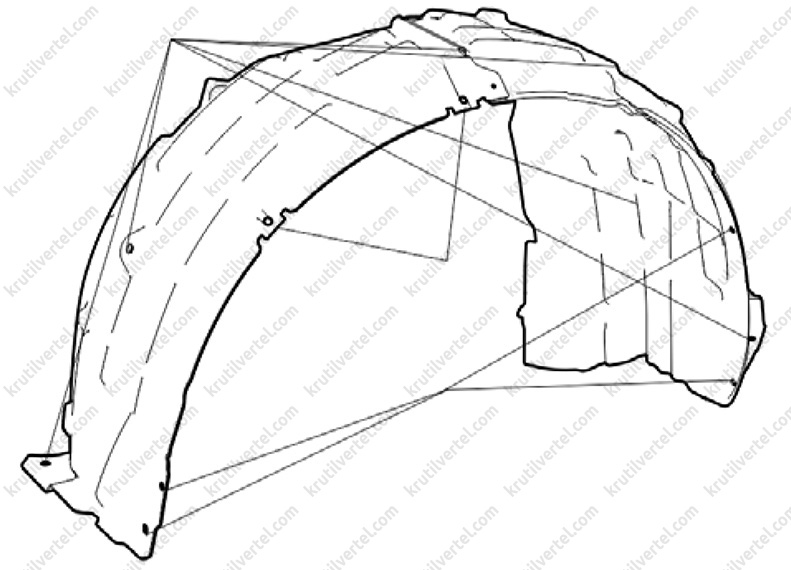

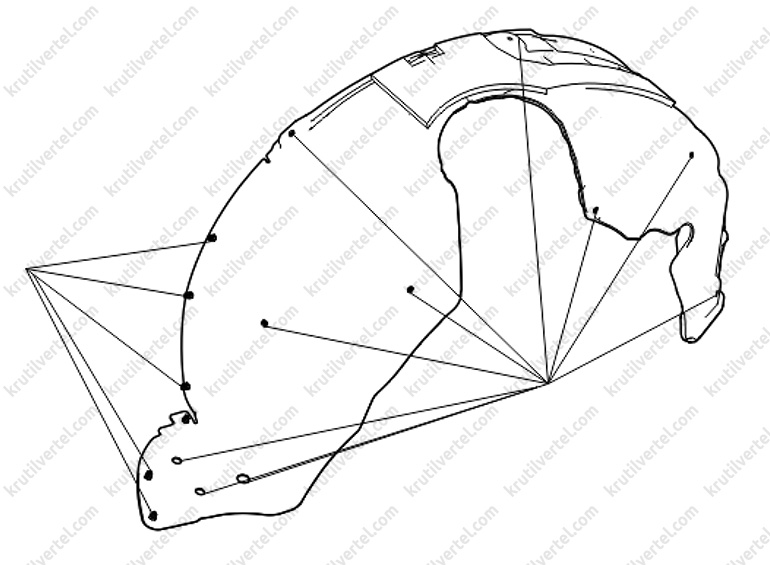

2. Викрутити 14 гвинтів кріплення та 4 фіксатори підкрилки передньої колісної арки, як показано на зображенні нижче.

3. Викрутити гвинт кріплення та зняти підкрилок задньої колісної арки, як показано нижче.

4. Установка проводиться у послідовності зворотного зняття.
