Інтер'єр Changan UNI-K з 2021 року

2. Інтер'єр

Панель приладів

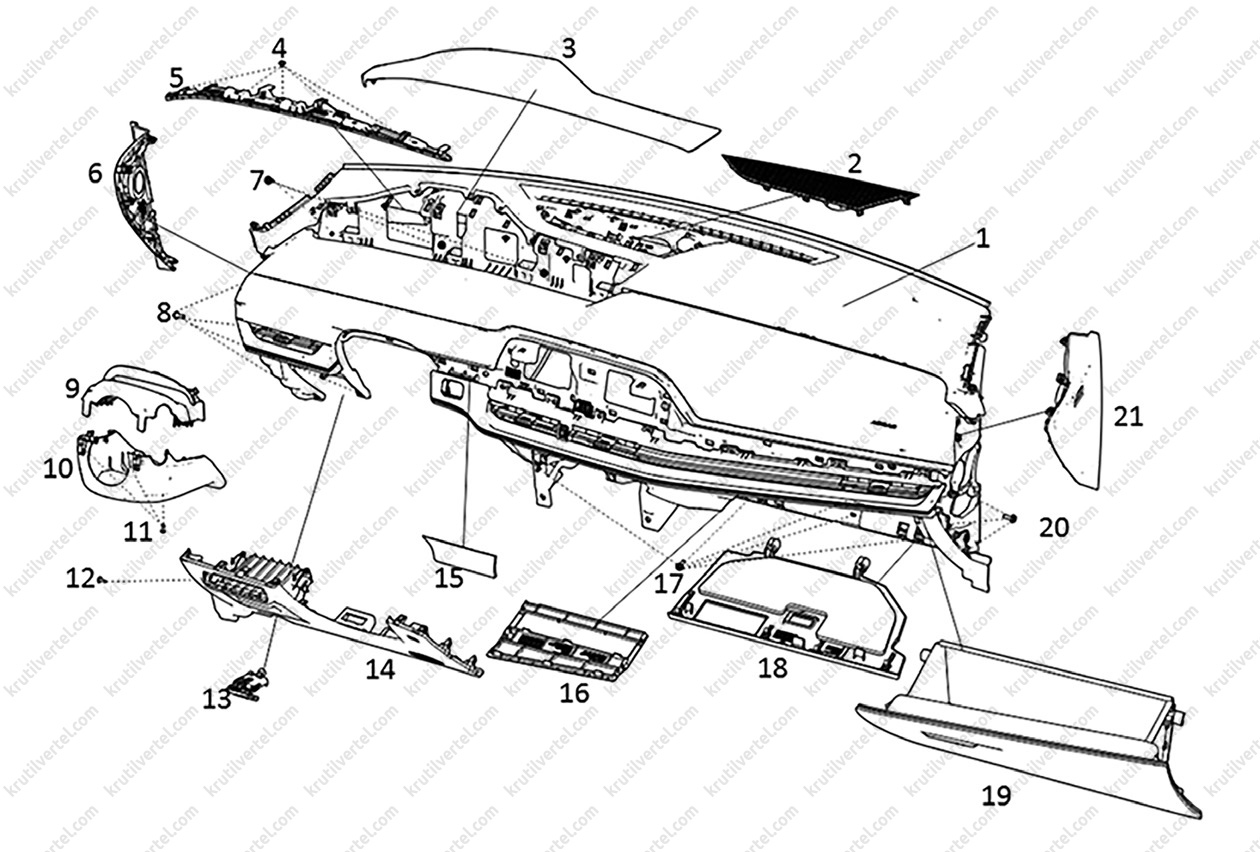

Компоненти

1. Корпус панелі приладів у зборі
2. Кришка центрального динаміка аудіосистеми
3. Кришка комбінованого щитка приладів
4. Гвинти кріплення
5. Панель дисплея щитка приладів
6. Ліва бічна кришка панелі приладів
7. Болт кріплення
8. Болт кріплення
9. Верхня кришка кермової колонки у зборі
10. Нижня кришка кермової колонки у зборі
11. Гвинт кріплення
12. Гвинт кріплення
13. Ручка відмикання кришки капота
14. Нижня панель облицювання з боку водія
15. Ліва панель облицювання панелі приладів у зборі
16. Права панель облицювання панелі приладів у зборі
17. Болт кріплення у зборі
18. Панель облицювання з пасажирського боку
19. Ящик для рукавичок у зборі
20. Болт кріплення
21. Бічна кришка панелі приладів з правого боку

Попередні операції

1. Встановити кермо в положення прямолінійного руху. Заблокувати кермо в даному положенні.

2. Від'єднати негативну клему від акумуляторної батареї (докладніше, див. розділ у розділі Електроустаткування двигуна).

3. Зняти модуль фронтальної подушки безпеки з боку водія (докладніше, див. розділ у розділі Пасивна безпека).

Увага:
Не під'єднуйте електрифіковані вимірювальні прилади до виводів подушок безпеки. Можливе мимовільне спрацювання піропатрону і, як наслідок, отримання тяжких травм.

Увага:
Щоб уникнути спрацьовування подушок безпеки, забороняється використовувати будь-які запам'ятовуючі пристрої. Невиконання цього припису може призвести до травм або смерті.

Увага:
Перед початком будь-яких робіт вимкнути запалення та від'єднати негативну клему від акумуляторної батареї, після чого почекати не менше 3 хвилин.

Увага:
Завжди необхідно працювати збоку модуля подушки безпеки, виключити роботу навпроти модуля.

Увага:
Завжди після зняття необхідно укладати модуль подушки безпеки водія корпусом вниз, декоративною кришкою вгору. Ніколи не укладайте модуль подушки безпеки кришкою вниз. Недотримання цієї вказівки може призвести до серйозних травм.

Примітка:
Ремонт елементів системи пасивної безпеки не передбачено. У разі виходу з ладу пошкоджений елемент замінюється у зборі.

Увага:
- Не піддавати модуль подушки безпеки нагріванню до температури понад 90 градусів за Цельсієм.
- Виключити потрапляння нафтопродуктів, розчинників та/або води на модуль подушки безпеки.

Увага:
Завжди після розбирання та збирання необхідно замінювати болти кріплення модуля подушки безпеки.

Зняття та встановлення

1. Зняти центральну підлогову консоль у зборі (докладніше, див. відповідний розділ у цьому розділі).

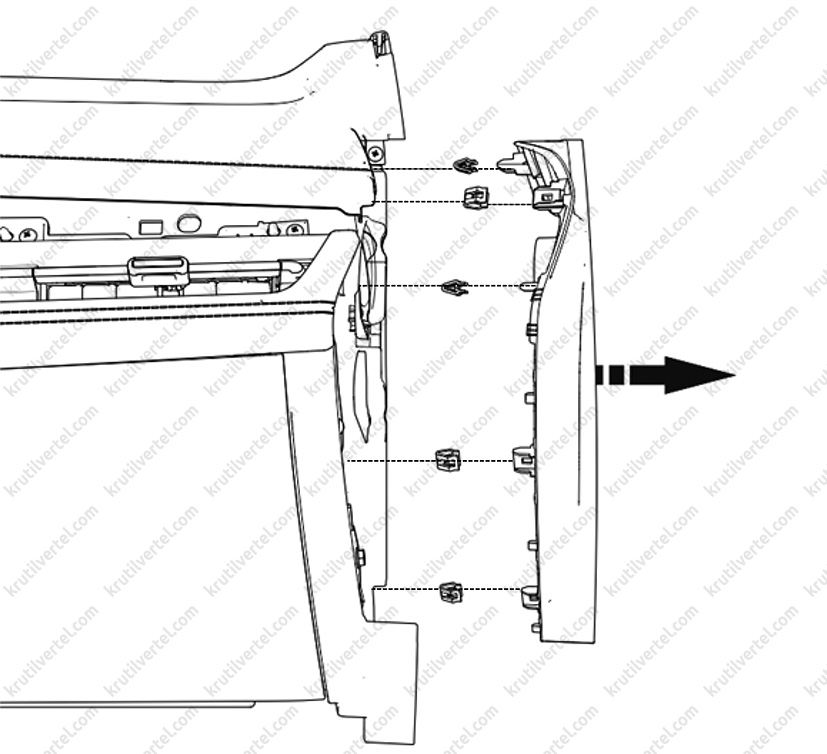

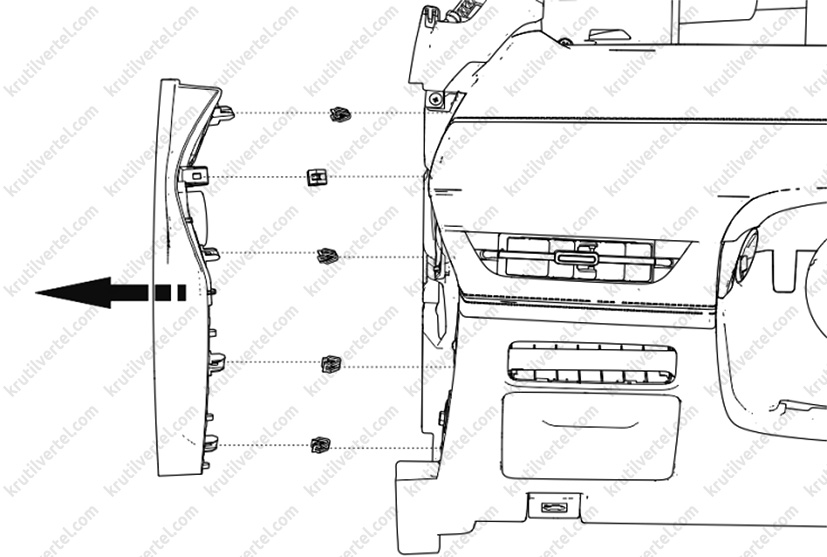

2. Зняти праву та ліву бічні кришки панелі приладів.

(1) Зняти ущільнювач із дверного отвору.

(2) Використовуючи спеціальний інструмент, підтягти та від'єднати від фіксаторів бічну кришку панелі приладів, як показано на зображенні нижче.

(3) Використовуючи спеціальний інструмент, підтягти та від'єднати від фіксаторів бічну кришку панелі приладів, як показано на зображенні нижче.

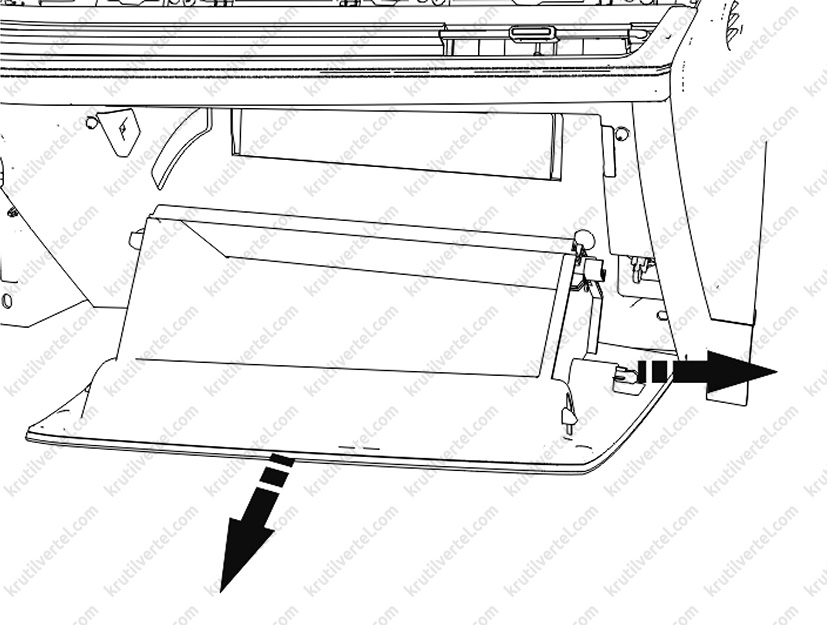

3. Зняти ящик рукавички у зборі.

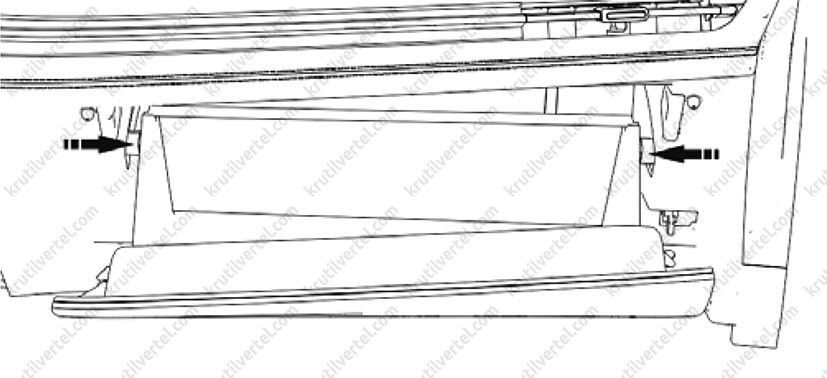

(1) Відкрити ящик рукавички до упору, стисніть внутрішню стінку ящика рукавички всередину, щоб висунути стопорну конструкцію ящика рукавички.

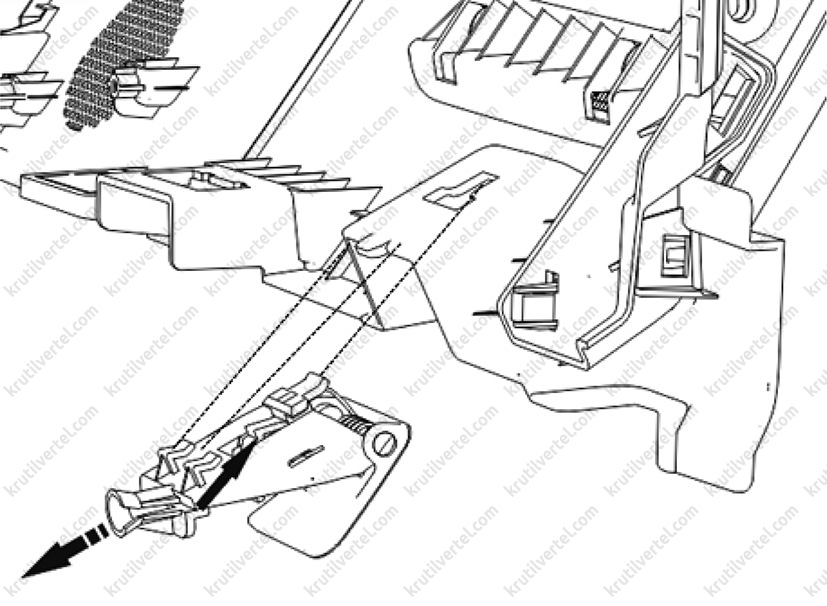

(2) Зняти демпфер ящика рукавички, відкинути ящик рукавички на 90 градусів, потягнути його назовні і зняти остаточно, як показано на зображенні нижче.

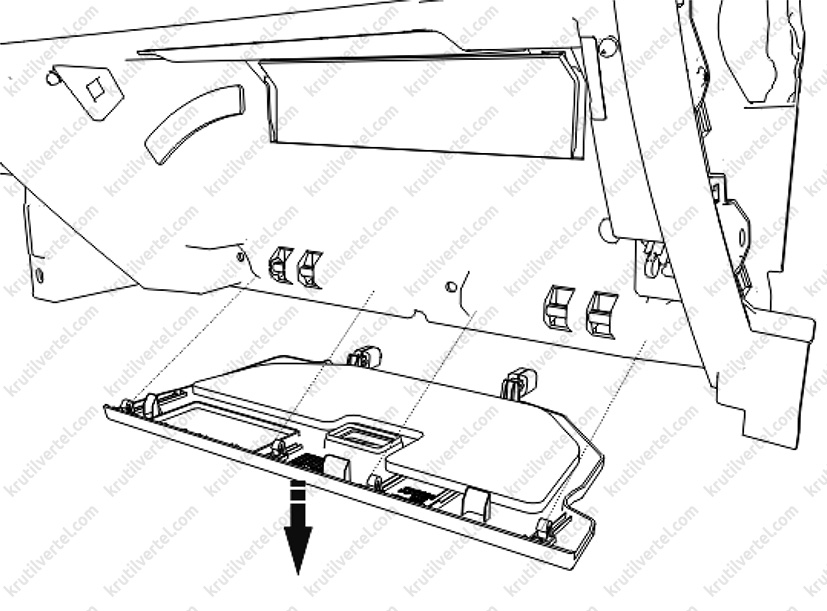

4. Зняти панель облицювання з пасажирського боку.

(1) Зняти ящик рукавички у зборі.

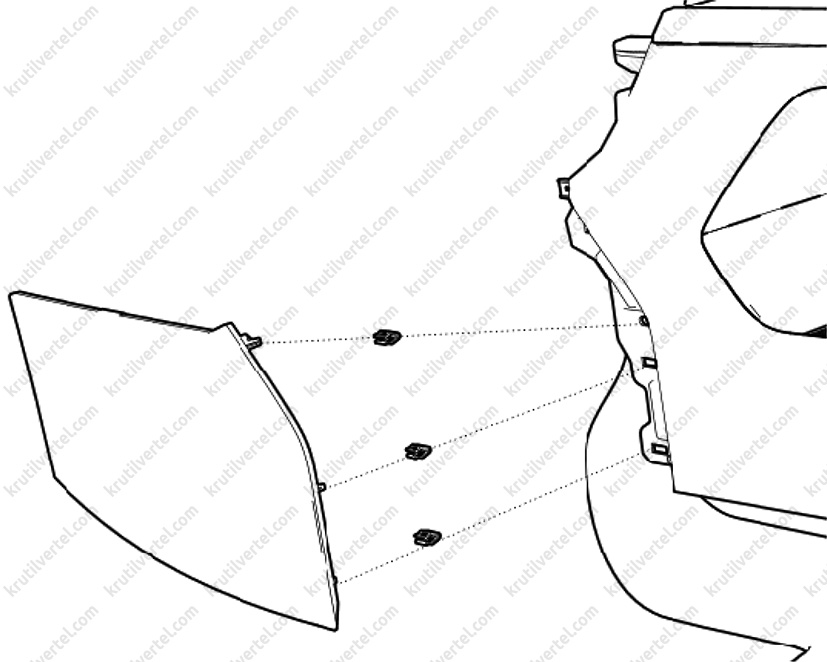

(2) Використовуючи відповідний інструмент, від'єднайте від фіксаторів та зніміть панель облицювання, як показано на зображенні нижче.

5. Зняти праву кришку панелі приладів у зборі.

(1) Зняти ящик рукавички у зборі.

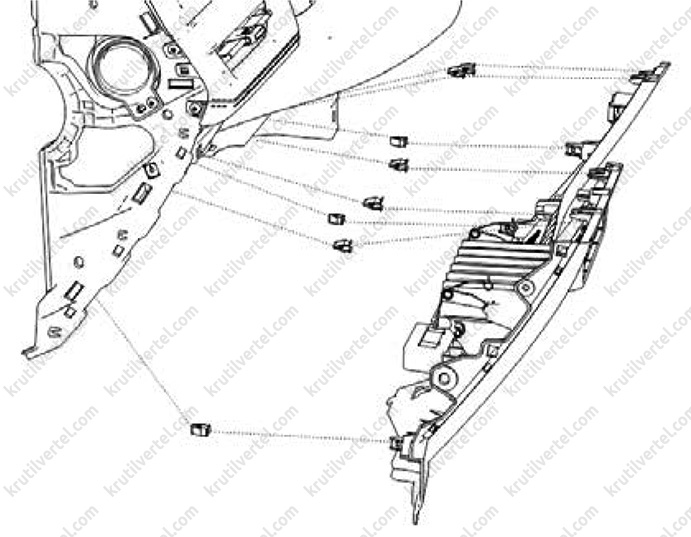

(2) Використовуючи спеціальний інструмент, від'єднайте від фіксаторів та зніміть панель, як показано на зображенні нижче.

6. Використовуючи спеціальний інструмент, від'єднайте від фіксаторів і зніміть ручку відкриття кришки капота, як показано на зображенні нижче.

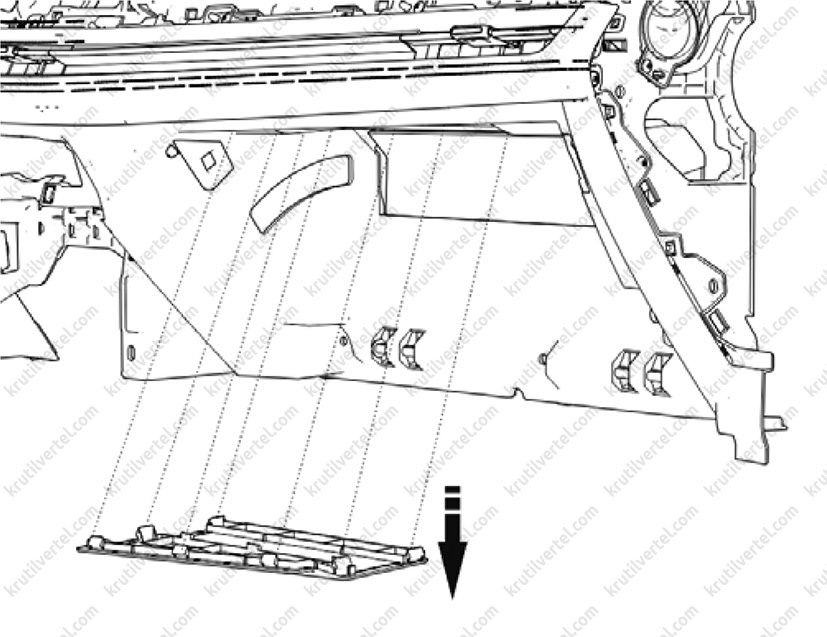

7. Зняти декоративну панель з боку водія.

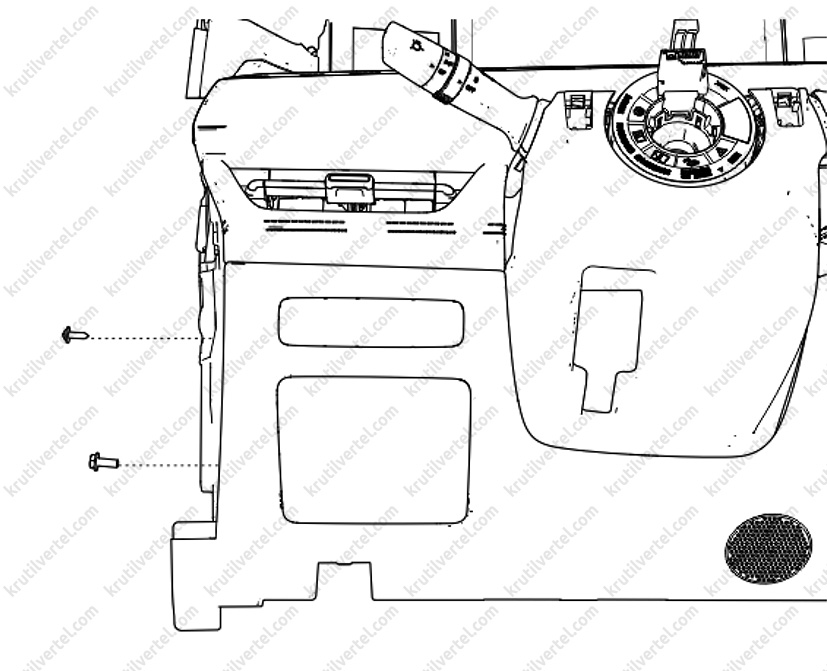

(1) Викрутити один болт кріплення і один гвинт кріплення, що самоконтряться, і шайбу.

(2) Використовуючи спеціальний інструмент, від'єднайте від фіксатора та зніміть панель з боку водія, як показано на зображенні нижче.

8. Зняти ліву бічну панель облицювання панелі приладів, використовуючи спеціальний інструмент, як показано на зображенні нижче.

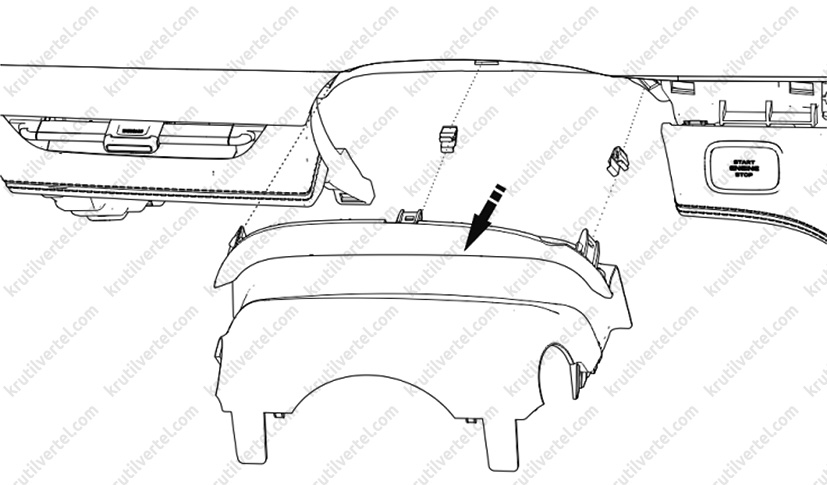

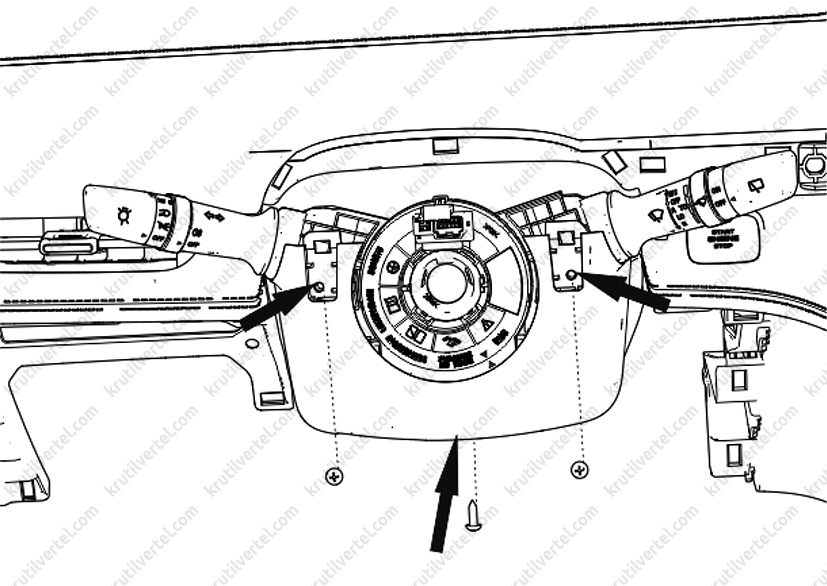

9. Зняти кришки кермової колонки у зборі.

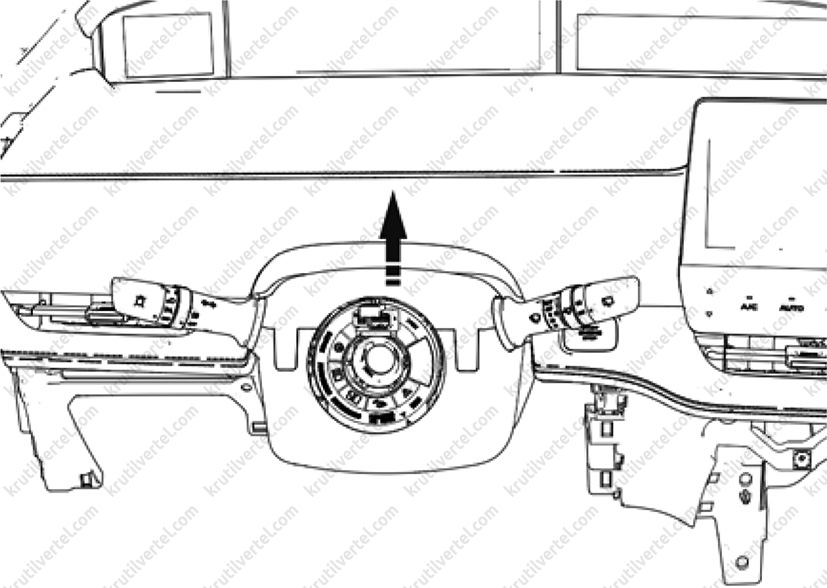

(1) Використовуючи спеціальний інструмент, від'єднайте від фіксаторів і зніміть верхню кришку облицювання рульової колонки, як показано на зображенні нижче.

(2) Використовуючи спеціальний інструмент, зніміть верхнє пилозахисне покриття рульової колонки, як показано на зображенні нижче.

(3) Викрутити три гвинти кріплення та зняти нижню панель облицювання рульової колонки у зборі, як показано на зображенні нижче.

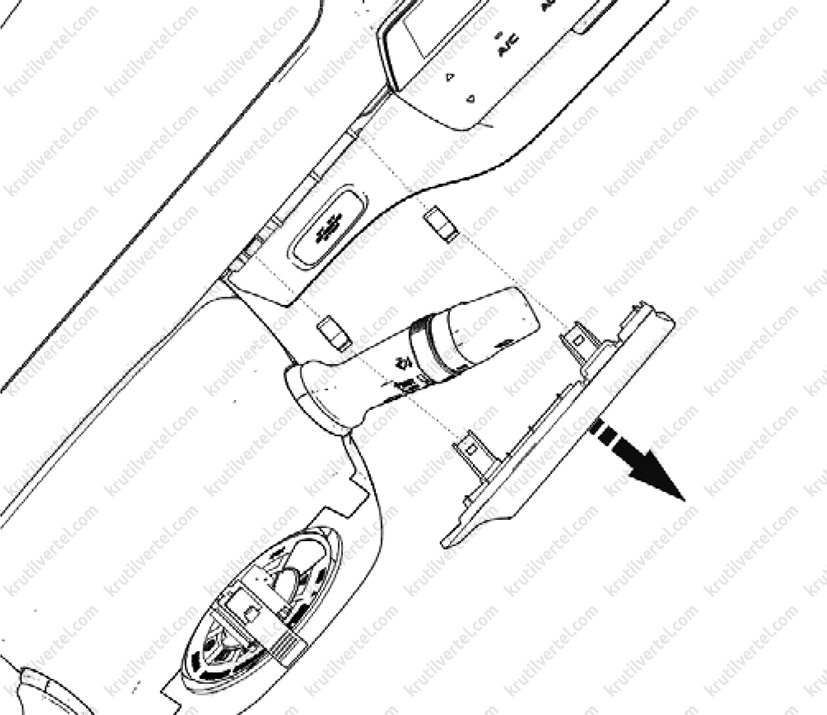

10. Використовуючи спеціальний інструмент, від'єднайте від фіксаторів і зніміть кришку центрального динаміка аудіосистеми в зборі, як показано на зображенні нижче.

11. Використовуючи спеціальний інструмент, від'єднайте від фіксаторів і зніміть верхню кришку дисплея щитка приладів, як показано на зображенні нижче.

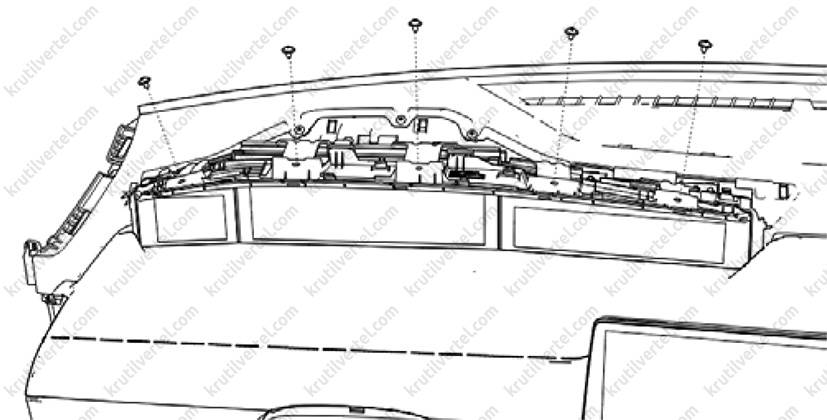

12. Викрутити гвинти кріплення та зняти панель дисплея щитка приладів, як показано нижче.

13. Зняти модуль підрульових перемикачів у зборі (докладніше, див. відповідний розділ у розділі Електроустаткування та електросистеми автомобіля).

Увага:
- У жодному разі не розбирайте і не ремонтуйте спіральну пружину. За наявності якихось проблем її необхідно замінити на нову.
- Не кидайте спіральну пружину на землю і не занурюйте її у воду або в масло.
- Якщо на спіральній пружині є вм'ятини, тріщини або деформації, її необхідно замінити на нову.
- Вставляйте спіральну пружину в чисте і сухе місце.

Увага:
- Спіральну пружину не можна крутити проти годинникової стрілки до кінця, а якщо це сталося, пружину необхідно замінити.
- Якщо нейтральне положення не визначено, можна повернути пружину за годинниковою стрілкою до кінця, а потім повернути її проти годинникової стрілки приблизно на 3 обороти.
- Якщо центр спіральної пружини поєднати не вдається, рульове колесо неможливо повернути на половину ходу, а ланцюг спіральної пружини годинникового механізму стане несправним, що не дозволить подушці безпеки нормально працювати.

Увага:
- Внутрішня частина контактного кільця має бути зафіксована від обертання перед зняттям модуля підрульових перемикачів. Щоб виключити його обертання.
- Після зняття модуля підрульових перемикачів перевірити та переконатися в тому, що контактне кільце зафіксовано від обертання

14. Зняти дисплей щитка приладів у зборі (докладніше, див. розділ у розділі Електроустаткування та електросистеми автомобіля).

15. Зняти інформаційний дисплей у збиранні.

16. Зняти модуль мультимедіа.

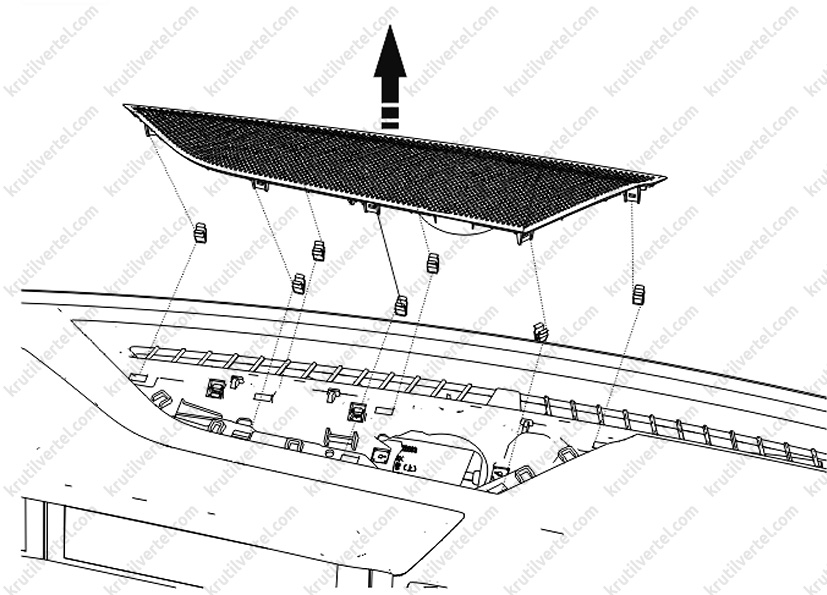

17. Зняти центральний динамік аудіосистеми у зборі.

18. Зняти панель приладів у зборі.

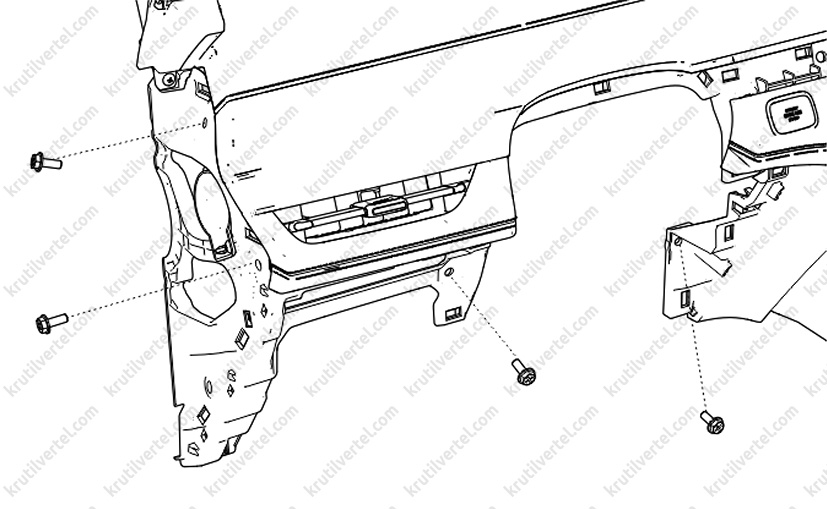

(1) Викрутити чотири болта кріплення з лівого боку панелі приладів, як показано на зображенні нижче.

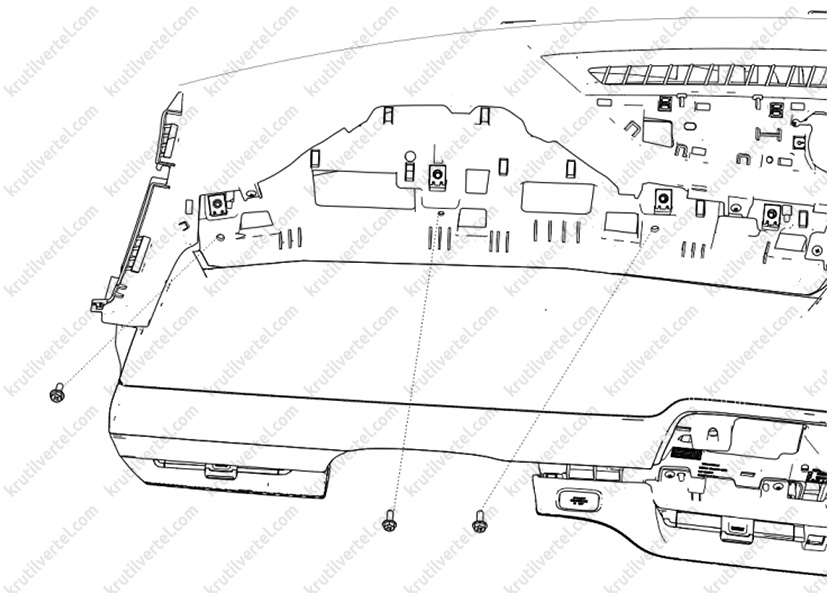

(2) Викрутити три болта кріплення верхньої частини панелі приладів у зборі, як показано на зображенні нижче.

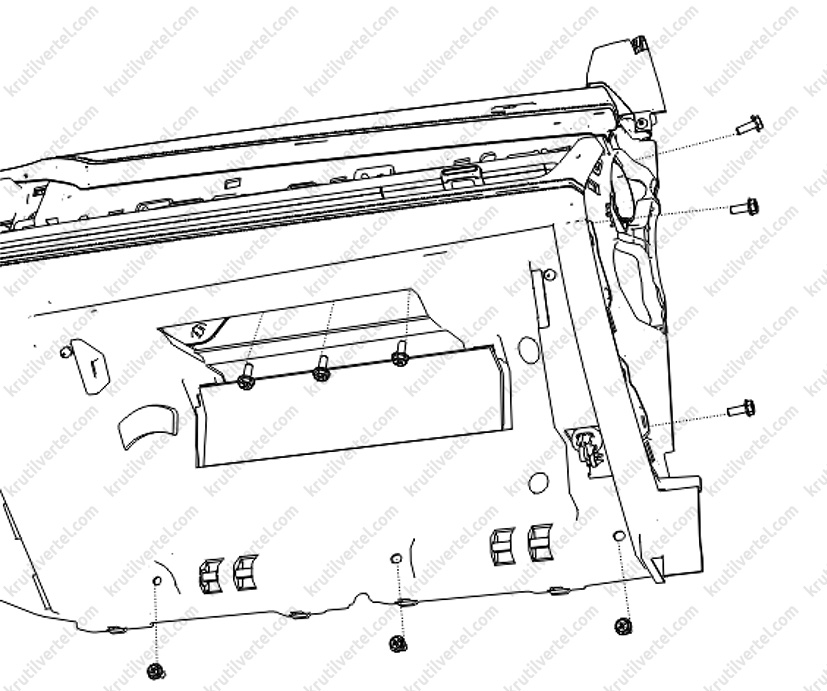

(3) Викрутити дев'ять болтів кріплення з правого боку панелі приладів у зборі, після чого від'єднати два роз'єми джгутів електропроводки, як показано на зображенні нижче. Зняти панель приладів у зборі.

19. При необхідності, викрутити болти кріплення та зняти модуль передньої подушки безпеки переднього пасажира (докладніше, див. відповідний розділ у розділі Пасивна безпека).

Увага:
Завжди після зняття необхідно укладати модуль подушки безпеки корпусом вниз, декоративною кришкою вгору. Ніколи не укладайте модуль подушки безпеки кришкою вниз. Недотримання цієї вказівки може призвести до серйозних травм.

Увага:
Не під'єднуйте електрифіковані вимірювальні прилади до виводів подушок безпеки. Можливе мимовільне спрацювання піропатрону і, як наслідок, отримання тяжких травм.

Увага:
Щоб уникнути спрацьовування подушок безпеки, забороняється використовувати будь-які запам'ятовуючі пристрої. Невиконання цього припису може призвести до травм або смерті.

Примітка:
Ремонт елементів системи пасивної безпеки не передбачено. У разі виходу з ладу пошкоджений елемент замінюється у зборі.

Увага:
Перед початком будь-яких робіт вимкнути запалення та від'єднати негативну клему від акумуляторної батареї, після чого почекати не менше 3 хвилин.

Увага:
Завжди необхідно працювати збоку модуля подушки безпеки, виключити роботу навпроти модуля.

Увага:
- Не вставляти в модуль подушки безпеки, будь-які сторонні предмети.
- Виключити нагрівання модуля подушки безпеки до температури 90 градусів Цельсія та вище.
- Виключити попадання на модуль подушки безпеки нафтопродуктів, води та розчинників.

Увага:
- Завжди використовувати тільки нові болти кріплення модуля подушки безпеки.
- Виключити пошкодження джгута електропроводки.

20. Установка здійснюється у послідовності зворотного зняття.

Центральна підлогова консоль

Зняття та встановлення

1. Від'єднати негативну клему від акумуляторної батареї (докладніше, див. розділ у розділі Електроустаткування двигуна).

2. Використовуючи спеціальний інструмент, від'єднайте від фіксаторів і зніміть праву та ліву кришки центральної підлогової консолі в зборі, як показано на зображенні нижче.

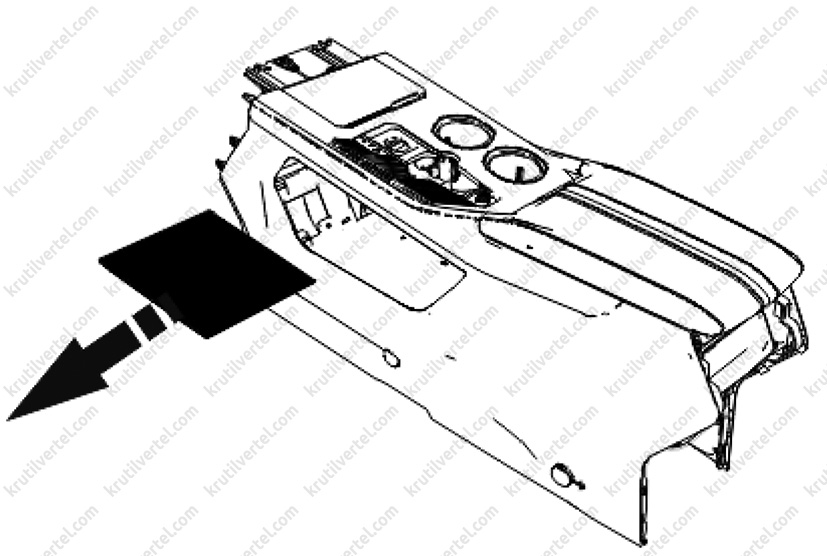

2. Зняти підкладку додаткової ємності в центральній консолі, як показано нижче.

3. Зняти панель із модулем прикурювача у зборі, як показано на зображенні нижче.

4. Зняти нижню антену системи мультимедіа у зборі.

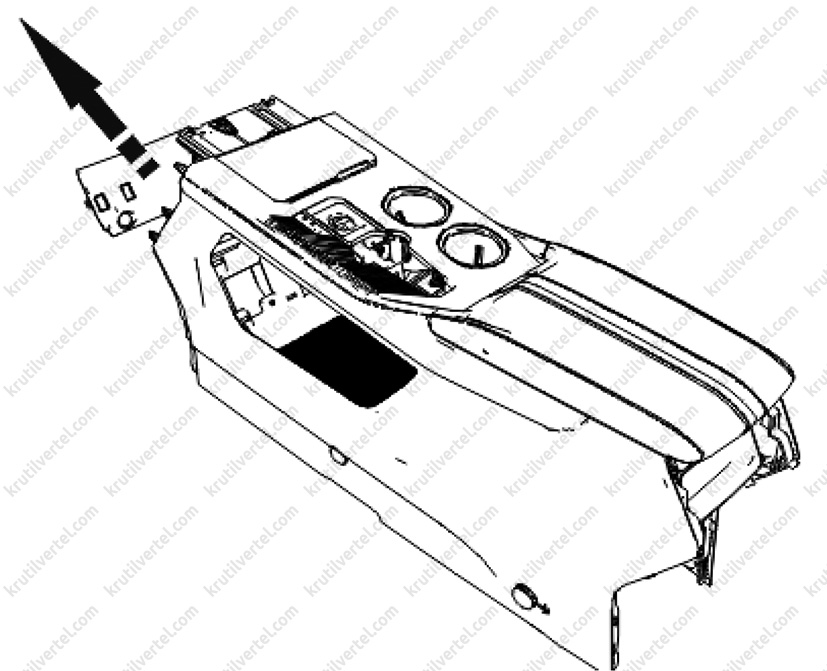

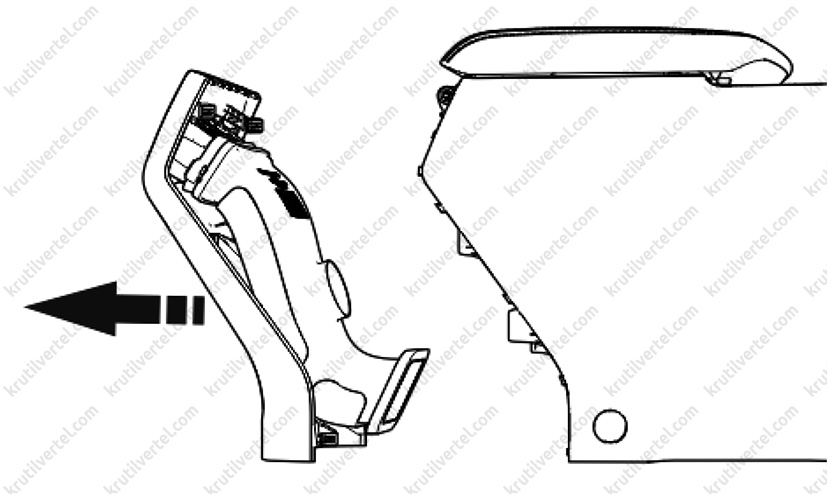

5. Зняти панель задньої частини центральної консолі для підлоги, від'єднавши її від фіксаторів, за допомогою спеціального інструменту. Від'єднати роз'єми джгутів електропроводки від внутрішньої частини панелі.

6. Зняти центральну підлогову консоль у зборі.

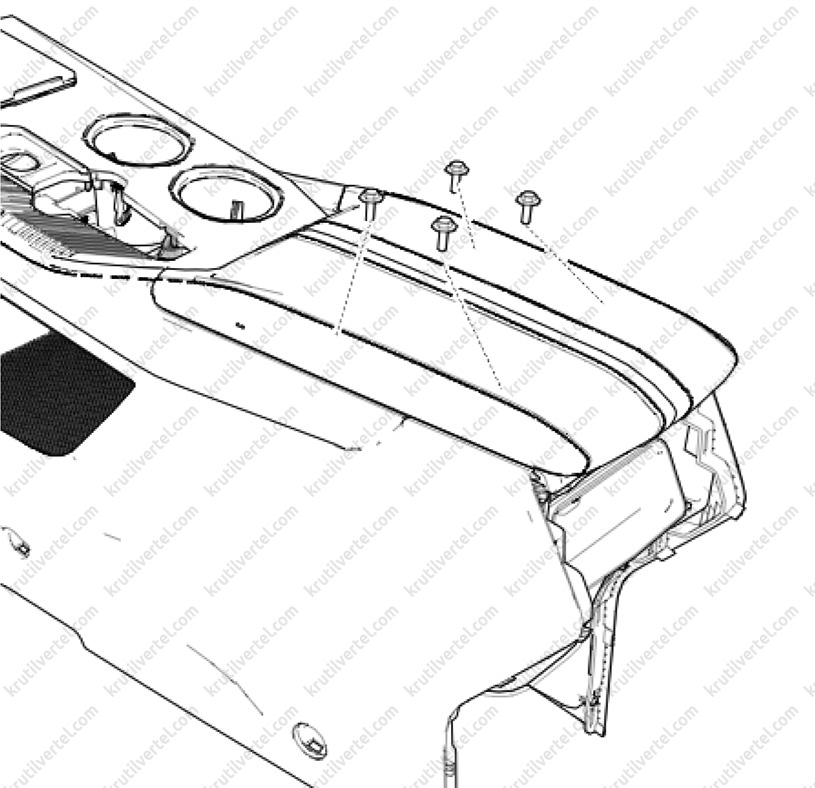

(1) Викрутити чотири болти кріплення підлокітника, як показано на зображенні нижче. Момент затягування при встановленні: 5 Н∙м.

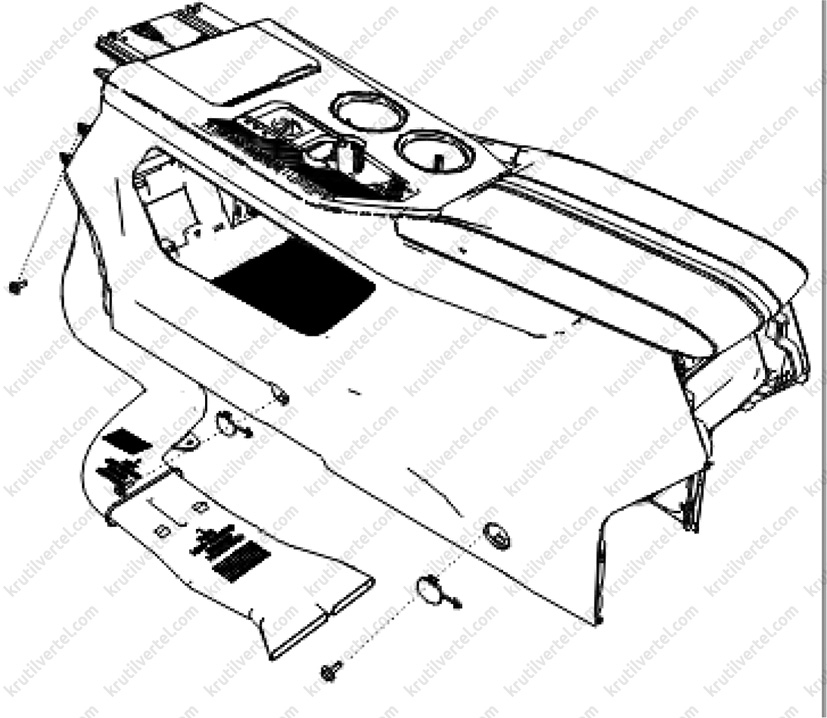

(2) Викрутити болти кріплення з лівого та правого боку центральної консолі, як показано на зображенні нижче. Момент затягування при встановленні: 5 Н∙м.

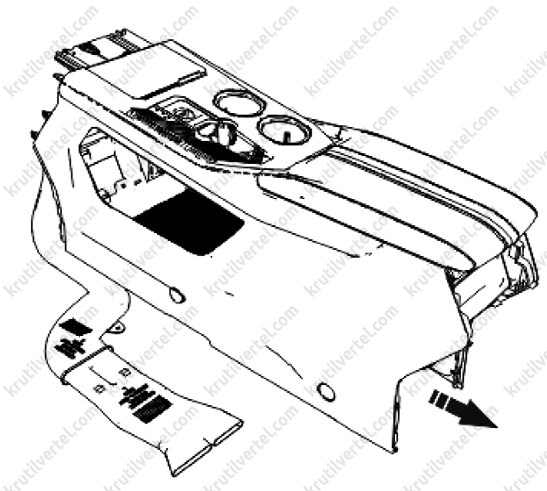

(3) Потягнути центральну консоль у збиранні у бік задньої частини кузова, щоб від'єднати її від приладової панелі, як показано на зображенні нижче.

7. Зняти панель облицювання селектора перемикання режимів роботи АКП.

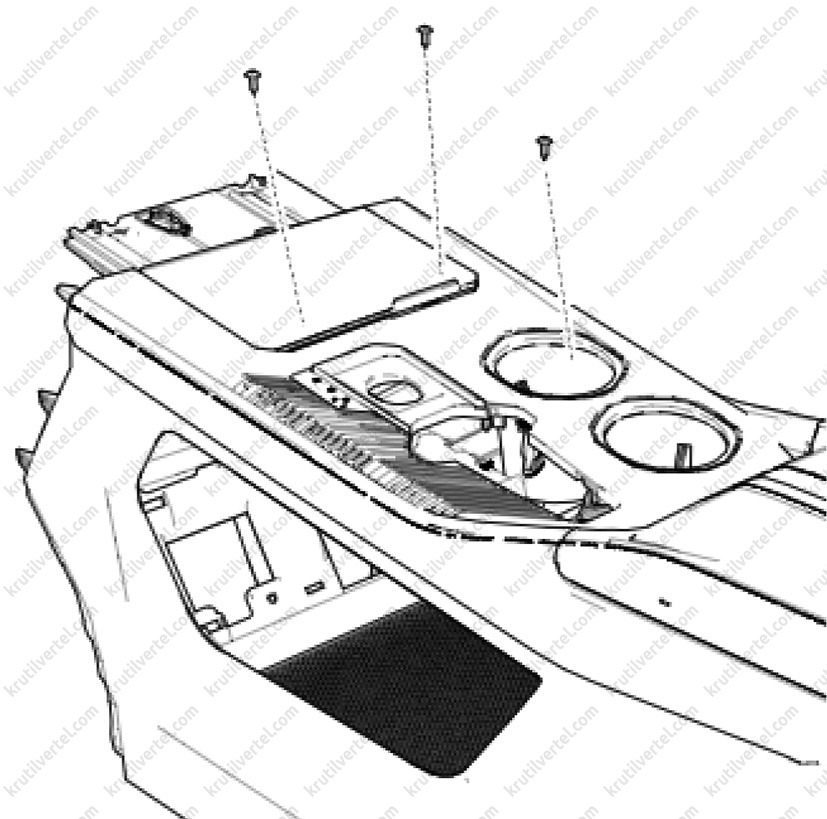

(1) Викрутити один гвинт кріплення в нижній частині підсклянника та два гвинти кріплення в передній ємності для дрібниць.

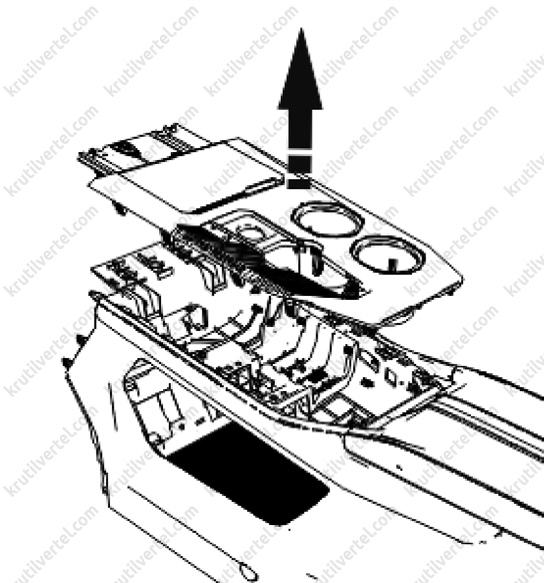

(2) Від'єднати від фіксаторів і зняти панель облицювання селектора вгору, як показано на зображенні нижче. Від'єднати від панелі роз'єм джгута електропроводки.

8. Зняти покриття для підлоги.

9. Установка здійснюється у послідовності зворотного зняття.

Панель облицювання передньої стійки

Зняття та встановлення

1. Зняти у районі передньої стійки ущільнювач дверей

2 Використовуючи спеціальний інструмент, від'єднайте від передньої стійки панель облицювання в зборі, як показано на зображенні нижче. Остаточно від'єднати та зняти панель потрібно вниз.

3. Установка здійснюється у послідовності зворотного зняття.

Примітка:
Перед встановленням панелі облицювання перевірити її технічний стан, а також цілісність кліпс кріплення. При необхідності замініть кліпси новими.

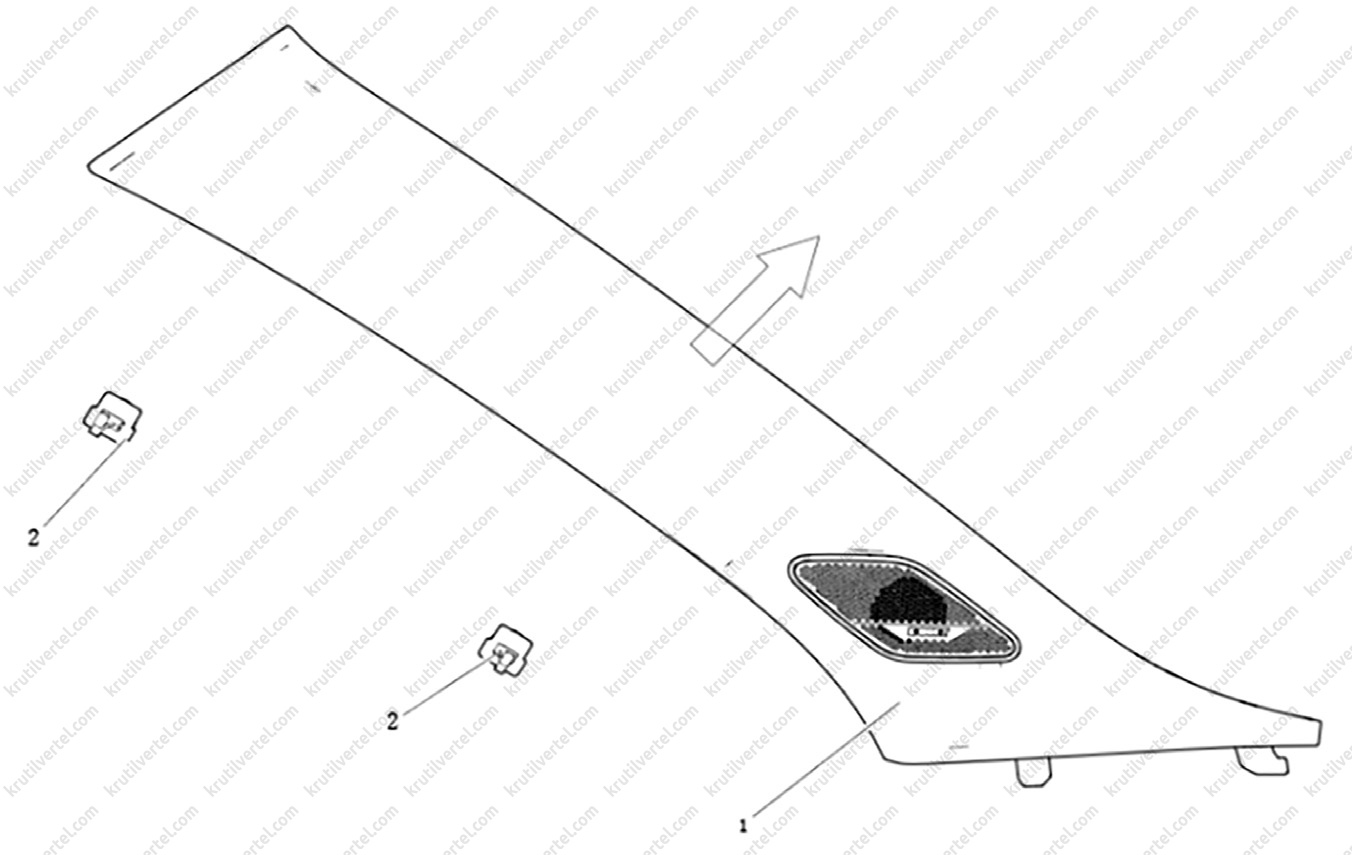

1. Панель облицювання
2. Кліпса

Панель облицювання підніжки дверного отвору

Зняття та встановлення

1. Зняти ущільнювач передніх дверей.

2. Використовуючи спеціальний інструмент, від'єднайте нижню частину панелі облицювання передньої стійки від кузова, після чого відключіть нижню частину панелі облицювання центральної стійки від кузова.

3. Використовуючи спеціальний інструмент, від'єднайте від фіксаторів і зніміть панель облицювання підніжки дверного отвору.

4. Установка проводиться у послідовності зворотного зняття.

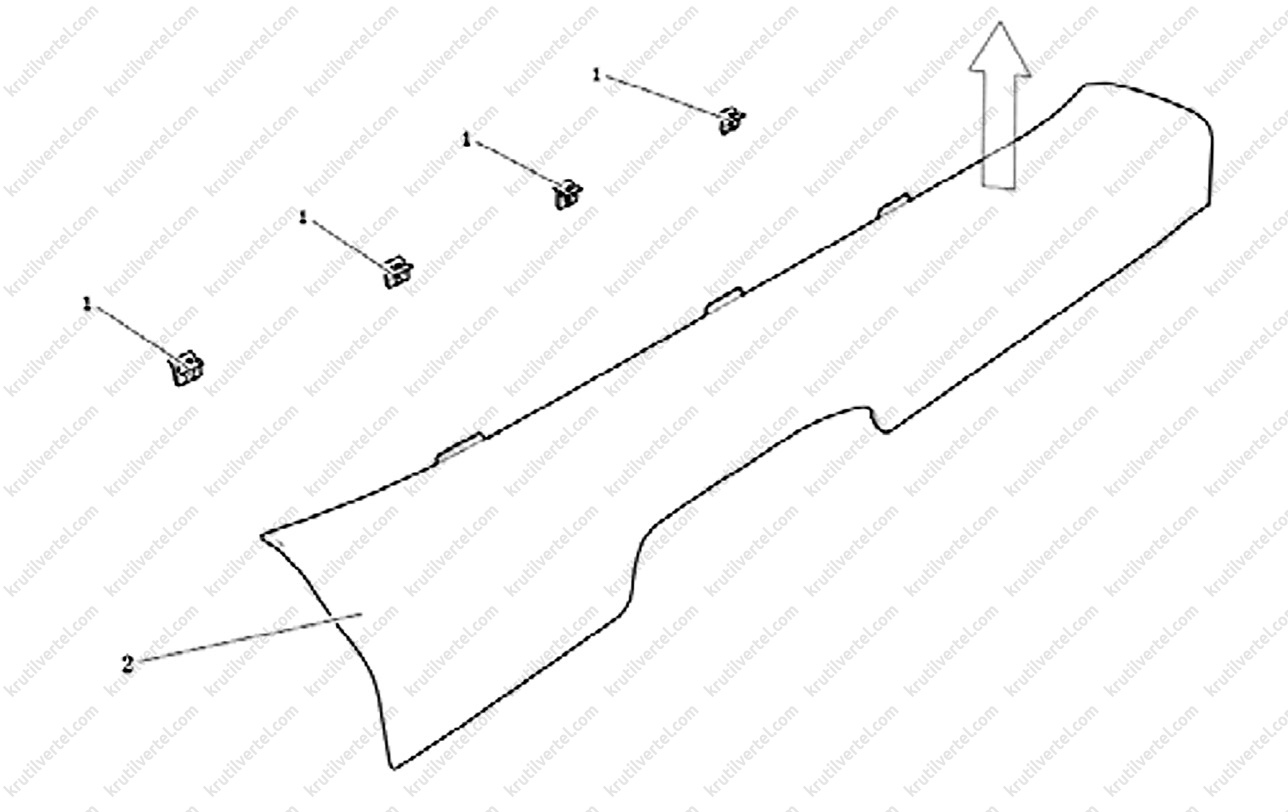

Примітка:
Перед встановленням панелі облицювання перевірити її технічний стан, а також цілісність кліпс кріплення. При необхідності замініть кліпси новими.

1. Кліпси
2. Панель облицювання

Верхня та нижня частини панелі облицювання центральної стійки

Зняття та встановлення

1. Зняти панелі облицювання підніжок переднього та заднього дверей.

2. Зняти ущільнювач передніх дверей зі стійки кузова.

3. Зняти ущільнювач задніх дверей зі стійки кузова.

4. Використовуючи спеціальний інструмент, від'єднайте та зніміть кришку ременя безпеки.

5. Викрутити нижній анкерний болт кріплення ременя безпеки (докладніше, див. розділ у розділі Пасивна безпеки).

6. Використовуючи спеціальний інструмент, від'єднайте від фіксаторів, щоб вивести з зачеплення нижню панель з верхньої.

7. Потягнути вручну нижню панель облицювання у напрямку всередину салону, щоб від'єднати її від фіксаторів кріплення.

8. Витягти з верхньої панелі облицювання центральної стійки заглушку та викрутити болт кріплення.

9. Використовуючи спеціальний інструмент, від'єднайте фіксатори кріплення панелі облицювання від центральної стійки кузова.

10. Установка здійснюється у послідовності зворотного зняття.

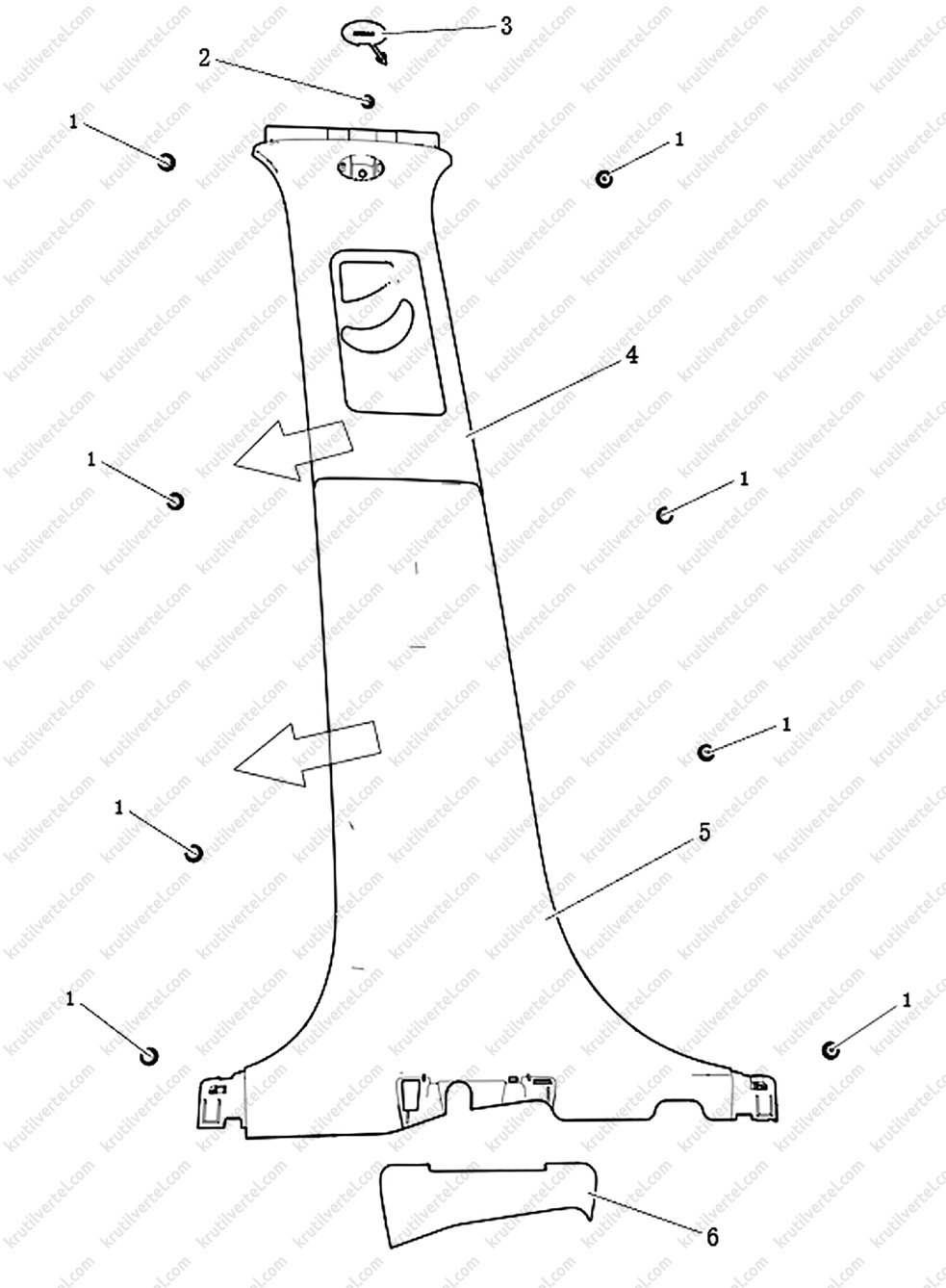

1. Фіксатор
2. Болт кріплення
3. Заглушка болта кріплення
4. Верхня частина панелі облицювання центральної стійки кузова
5. Нижня частина панелі облицювання центральної стійки кузова
6. Кришка ременя безпеки

Примітка:
- При встановленні верхньої панелі обробки стійки B кнопка зсуву повинна бути поєднана з регулятором висоти ременя безпеки.
- Перед встановленням перевірте кожну деталь на предмет зносу чи пошкодження. Якщо виявлено дефект, замініть його. Якщо пряжку знято, залиште її в отворі для листового металу. Під час встановлення вийміть листовий метал і закріпіть його на деталі перед збиранням.

Панель облицювання задньої стійки

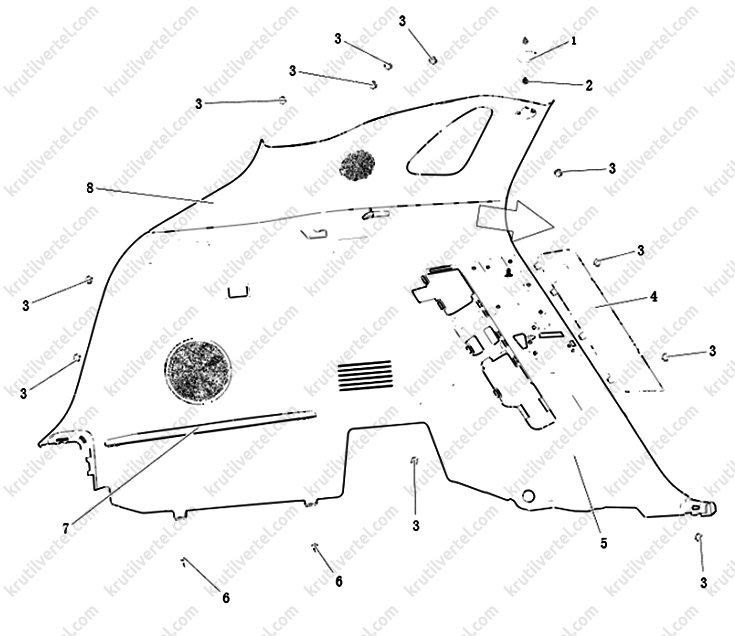

Компоненти

1. Заглушка гвинта кріплення
2. Гвинт кріплення
3. Фіксатор кріплення
4. Кришка ременя безпеки заднього сидіння
5. Панель облицювання задньої стійки кузова
6. Гвинт кріплення
7. Кришка
8. Верхня частина панелі облицювання задньої стійки кузова

Зняття та встановлення

1. Зняти з дверного отвору двері багажного відділення ущільнювач.

2. Зняти ліву панель облицювання багажного відділення.

3. Зняти заднє сидіння у зборі (докладніше, див. відповідний розділ у цьому розділі).

4. Зняти ємність для інструментів із багажного відділення.

5. Викрутити два гвинти кріплення.

6. Від'єднати панель облицювання від задньої стійки спереду та ззаду, використовуючи при цьому спеціальний інструмент.

7. Зняти з бічної панелі облицювання розетку, лампу підсвічування багажного відділення, після чого від'єднати кліпси кріплення панелі від стійки кузова у зборі.

8. Використовуючи спеціальний інструмент, зніміть кришку ременя безпеки заднього сидіння.

9. Викрутити болти кріплення ременя безпеки заднього сидіння.

10. Використовуючи спеціальний інструмент, витягніть заглушку гвинта кріплення.

11. Викрутити гвинт кріплення панелі облицювання.

12. Зніміть верхню частину панелі облицювання задньої стійки кузова, використовуючи спеціальний інструмент. Переконайтеся, що всі кліпси кріплення витягнуті з панелі кузова перед від'єднанням.

13. Установка здійснюється у послідовності зворотного зняття.

Примітка:
Перед встановленням перевірте кожну деталь щодо зносу або пошкодження. Якщо виявлено дефект, замініть його. Якщо пряжку знято, залиште її в отворі для листового металу. Під час встановлення вийміть листовий метал і закріпіть його на деталі перед збиранням.

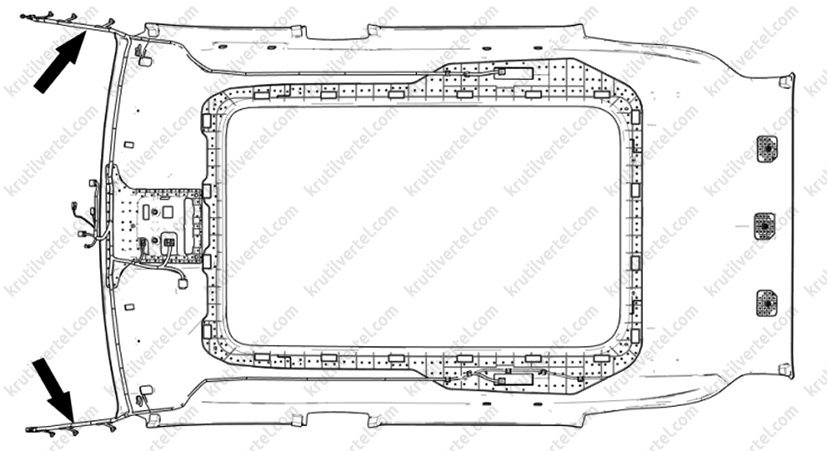

Панель облицювання стелі

Зняття та встановлення

Увага:
Встановіть вимикач запалення в положення LOCK, від'єднайте провід від «негативного» дроту акумуляторної батареї, зачекайте не менше 90 секунд, потім виконайте операцію.
- Використовуйте рукавички для захисту рук.
- Не пошкодіть оббивку передньої панелі або інші елементи оздоблення салону.

Увага:
Завжди після зняття необхідно укладати модуль подушки безпеки корпусом вниз декоративною кришкою вгору. Ніколи не укладайте модуль подушки безпеки кришкою вниз. Недотримання цієї вказівки може призвести до серйозних травм.

Увага:
Не під'єднуйте електрифіковані вимірювальні прилади до виводів подушок безпеки. Можливе мимовільне спрацювання піропатрону і, як наслідок, отримання тяжких травм.

Увага:
Щоб уникнути спрацьовування подушок безпеки, забороняється використовувати будь-які запам'ятовуючі пристрої. Невиконання цього припису може призвести до травм або смерті.

Увага:
Завжди після спрацювання подушки безпеки типу «фіранка» необхідно замінювати панель облицювання стелі, а також панелі облицювання передньої, центральної, проміжної та задньої стійки кузова. Видалити всі пошкоджені елементи оздоблення салону, замінити їх на нові. Невиконання цієї вказівки може призвести до некоректного спрацювання подушки безпеки типу «фіранка» та бічної подушки безпеки у разі аварії.

Увага:
При встановленні нової панелі облицювання стелі переконайтеся, що на її поверхні нанесені написи AIRBAG в місцях контактна з панелями облицювання центральних стійок кузова. Невиконання цієї вказівки може призвести до некоректного спрацювання подушки безпеки типу «фіранка» та бічної подушки безпеки у разі аварії.

Увага:
Перевірити технічний стан подушки безпеки типу «фіранка» перед встановленням. Модуль не ремонтується, тому його необхідно замінити у зборі.

Увага:
Не встановлювати будь-які предмети, що перешкоджають спрацюванню подушки безпеки.

Примітка:
Після виймання запобіжника модуля керування системою пасивної безпеки з блоку, під час увімкнення запалення загориться попереджувальний індикатор повідомлення про несправність у системі пасивної безпеки. Це є нормальним явищем і не говорить про поломки в системі пасивної безпеки.

Примітка:
Ремонт елементів системи пасивної безпеки не передбачено. У разі виходу з ладу пошкоджений елемент замінюється у зборі.

Примітка:
Нижче розглянуто процес зняття подушки безпеки типу «фіранка» з пасажирського боку. З боку водія роботи виконуються аналогічно.

Увага:
Перед встановленням модуля подушки безпеки необхідно перевірити технічний стан лінії даху кузова. При потребі встановити нові елементи кріплення.

Увага:
Перевірити технічний стан модуля подушки безпеки типу «фіранка» та модуля бічної подушки безпеки. Якщо модуль пошкоджено, його необхідно замінити на новий. Після заміни, старий модуль утилізувати. Не виконувати ремонт модуля подушки безпеки, замінювати подушку у зборі.

Увага:
Не встановлювати будь-які предмети, що перешкоджають спрацюванню подушки безпеки.

1. Зняти панелі облицювання передньої, центральної та задньої стійки кузова з обох боків автомобіля (докладніше, див. відповідний розділ у цьому розділі).

2. Від'єднати негативну клему від акумуляторної батареї (докладніше, див. розділ у розділі Електроустаткування двигуна).

3. Зняти кришку опори дзеркала заднього виду. Після цього від'єднати роз'єм джгута електропроводки компонентів, встановлених на стелі.

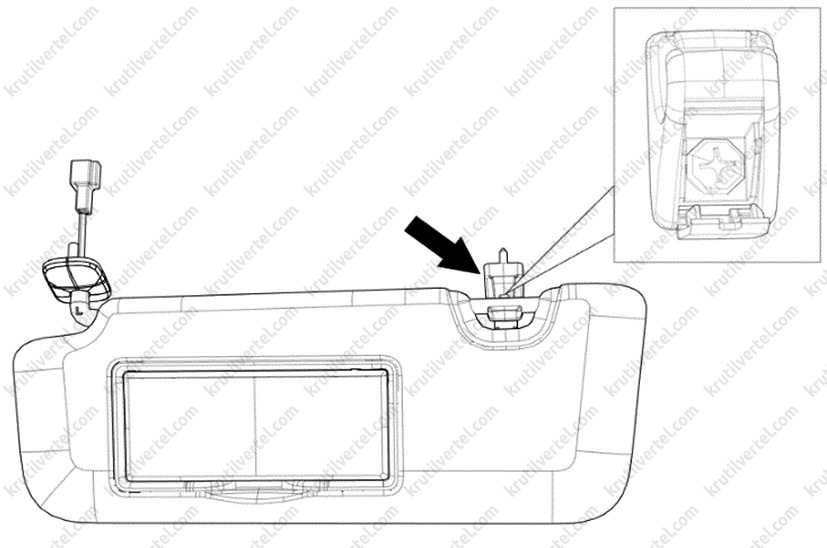

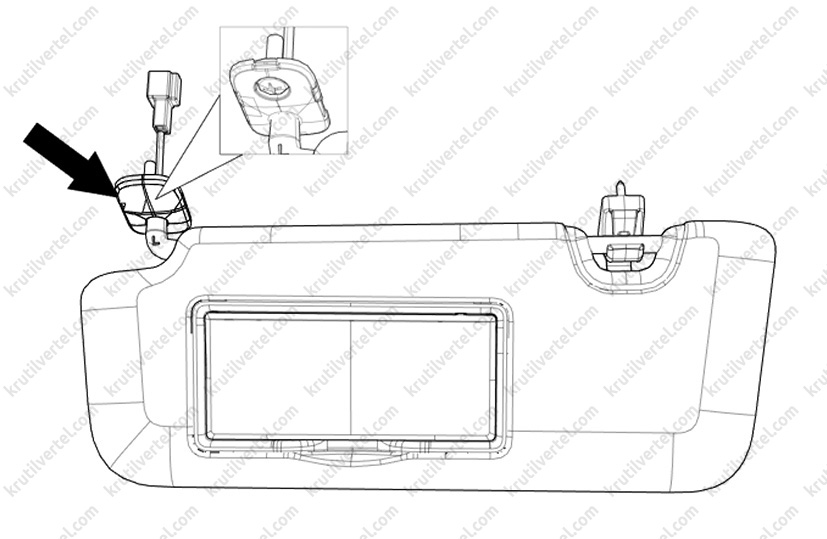

4. Зняти сонцезахисні козирки.

1) Відкинути сонцезахисний козирок вниз, використовуючи викрутку, зняти кришку опори козирка, після чого викрутити болт кріплення, як показано на зображенні нижче.

2) Зняти сонцезахисний козирок.

3) Викрутити гвинти кріплення та зняти опору сонцезахисного козирка.

5. Зніміть кришки гвинтів кріплення додаткових ручок. Використовуючи відповідний інструмент, викрутити гвинти кріплення та зняти додаткову ручку.

6. Від'єднати роз'єм джгута електропроводки передньої частини стелі.

7. Зняти додаткові ручки над рештою сидінь

8. Викрутити два гвинти кріплення лампи освітлення салону.

9. Від'єднати три фіксатори кріплення задньої частини панелі облицювання стелі, використовуючи спеціальний інструмент.

10. Від'єднати фіксатори кріплення панелі облицювання стелі навколо люка даху.

11. Зніміть остаточно панель облицювання потоку, як показано на зображенні нижче.

12. Установка проводиться у послідовності зворотного зняття.

Підлога

Зняття та встановлення

Зняття

Увага:
- Використовуйте рукавички для захисту рук.
- Не пошкодіть килимок.
- Не пошкодіть оббивку передньої панелі або інші елементи оздоблення салону.

1. Вимкнути запалення.

2. Від'єднайте провід негативної клеми від виведення акумулятора та зачекайте 90 секунд.

3. Зняти сидіння переднього ряду (докладніше, див. розділ у цьому розділі).

Увага:
Завжди після зняття необхідно укладати модуль бічної подушки безпеки корпусом донизу, кришкою вгору. Ніколи не укладайте модуль подушки безпеки кришкою вниз. Недотримання цієї вказівки може призвести до серйозних травм.

Увага:
Не під'єднуйте електрифіковані вимірювальні прилади до виводів подушок безпеки. Можливе мимовільне спрацювання піропатрону і, як наслідок, отримання тяжких травм.

Увага:
Щоб уникнути спрацьовування подушок безпеки, забороняється використовувати будь-які запам'ятовуючі пристрої. Невиконання цього припису може призвести до травм або смерті.

Примітка:
Після виймання запобіжника модуля керування системою пасивної безпеки з блоку, під час увімкнення запалення загориться попереджувальний індикатор повідомлення про несправність у системі. Це є нормальним явищем і не говорить про поломки в системі пасивної безпеки.

Примітка:
Ремонт елементів системи пасивної безпеки не передбачено. У разі виходу з ладу пошкоджений елемент замінюється у зборі.

4. Зняти покриття для підлоги в зоні заднього ряду сидінь.

5. Зняти допоміжну панель керування.

6. Звільніть три фіксатори та чотири кріплення та зняти декоративну накладку порогу передніх дверей.

7. Звільніть три фіксатори та чотири кріплення та зняти декоративну накладку порогу задніх дверей.

8. Зняти частину ущільнень прорізів передніх та задніх дверей.

9. Зняти кришку нижнього кріплення ременя безпеки.

10. Від'єднайте нижні кріплення ременів безпеки переднього ряду від кузова.

11. Звільніть три фіксатори та два кріплення та зняти нижню частину центрального облицювання стійки.

12. Зняти два фіксатори та зняти нижню облицювання передньої стійки (докладніше, див. відповідний розділ у цьому розділі).

13. Звільніть 4 клямки та зняти покриття для підлоги.

Встановлення

1. Установка здійснюється у послідовності зворотного зняття.
