Очищувачі скла Changan UNI-K з 2021 року

5. Очищувачі скла

Запобіжні заходи

1. Щоб запобігти травмі, слід попередньо від'єднати негативну клему АКБ і почекати не менше 1 хвилини, перш ніж від'єднувати дроти електроживлення вузла.

2. Якщо важіль очищувача скла був випадково заблокований, для запобігання несправності електродвигуна його електроживлення має бути вчасно відключено. При цьому недостатньо перевести перемикач склоочисників у положення OFF (вимк.). Необхідно від'єднати кабель від негативного виведення акумуляторної батареї та відключити роз'єм електродвигуна склоочисника від комбінованого перемикача.

3. Під час роботи склоочисника щітка повинна щільно прилягати до поверхні вітрового скла автомобіля. В іншому випадку неможливе якісне очищення вітрового скла.

4. Щоб уникнути пошкодження щіток, не допускайте «сухої» роботи склоочисника. При випадковому задіянні перемикача склоочисника необхідно негайно відключити склоочисник. Крім того, слід своєчасно обслуговувати щітки склоочисника, виключаючи накопичення на них пилу та забруднень.

5. Після 1000 годин роботи склоочисника електродвигун склоочисника слід розібрати та провести його технічне обслуговування. Слід очистити колектор. Для очищення колектора необхідно використовувати наждачний папір із дрібним розміром зерна.

6. Склоомивач не може працювати тривалий час, тому слід включати його не довше, ніж 5 секунд за раз. Перерва між включеннями має бути не менше 10 секунд. Не можна включати склоомивач за відсутності рідини в бачку склоомивача.

7. Трубка омивача має бути закріплена, від'єднувати трубку необхідно з обережністю. Під час миття автомобіля не слід довго спрямовувати воду на місце з'єднання трубки, оскільки це може призвести до появи корозії.

8. У регіонах з холодним кліматом слід використовувати омиваючі рідини, які відповідають вимогам місцевої температури.

9. Не дозволяється використовувати охолоджувальну рідину двигуна або інші рідини, які можуть пошкодити скло або лакофарбове покриття автомобіля.

Очищувач вітрового скла

Компоненти

1. Щітка правого очищувача вітрового скла
2. Важіль очищувача вітрового скла
3. Щітка лівого очищувача вітрового скла
4. Важіль очищувача вітрового скла
5. Заглушка гайки кріплення важеля очищувача
6. Гайка кріплення важеля очищувача вітрового скла
7. Болт кріплення
8. Електромотор приводу очищувача вітрового скла

Датчик світла

Зняття

1. Від'єднати негативну клему від акумуляторної батареї (докладніше, див. розділ у розділі Електроустаткування двигуна).

2. Зняти внутрішнє дзеркало заднього виду.

3. Зніміть кришку датчика освітлення.

4. Від'єднати від датчика роз'єм джгута електропроводки.

5. Зняти датчик освітленості з вітрового скла.

Встановлення

1. Зняти захисну плівку з нового датчика освітлення.

Примітка:
- Не торкатися та виключити пошкодження клейкої частини датчика.
- Виключити попадання забруднень на клейку частину датчика освітлення.

2. Перевірте силікон та лобове скло на наявність пошкоджень, плям та бульбашок.

• Для забезпечення роботи датчика дощу/сонячного світла необхідно переконатися, що внутрішнє кільце силікону 310 мм не пошкоджене. Пошкодження носія може призвести до збою датчика.
• Перед установкою допускається наявність бульбашок або газоподібних включень розміром трохи більше 1 мм. У зоні виявлення допускається наявність не більше 3 бульбашок.
• На силіконі не повинно бути плям.
• Вітрове скло має бути чистим і без етикеток тощо. Поверхня вітрового скла має бути сухою та вільною від забруднень, волокон, жиру (відбитків пальців) та вологи (туману).

3. Встановити датчик вітру на вітрове скло.

• Не торкайтеся силікону.
• Не пошкодьте силікон під час встановлення – встановлюйте обережно.
• Датчик дощу/ сонячного світла можна встановити лише в одному (фіксованому) положенні (процедура запобігання несправностям).

4. Закріпіть пружинний важіль на кронштейні.

• Натисніть на пружинний важіль вниз, доки він не зафіксується, ви не почуєте звук. Зафіксуйте пружинний важіль (утримуйте датчик нерухомо).
• Потім натисніть на пружинний важіль вниз (2), доки він не зафіксується, і ви не почуєте звук.
• Неможливо одночасно застебнути пружинний важіль.

5. Перевірте з'єднання пряжки між пружиною та кронштейном.

• Неправильне встановлення пряжки призведе до несправності датчика дощу/сонячного світла.

6. Підключіть датчик дощу/сонячного світла.

• Перед підключенням необхідно встановити датчик дощу/сонячного світла на лобове скло.
• Вставте обидві сторони гнізда транспортного засобу в інтерфейс роз'єму

7. Перевірте інтерфейс підключення датчика дощу/сонячного світла.

Примітка

Стяжне з'єднання між гніздом транспортного засобу з обох боків та роз'ємом датчика дощу/сонячного світла має бути встановлене правильно.

Неправильне підключення та встановлення можуть призвести до несправності датчика дощу/сонячного світла.

8. Перевірте, чи не забруднені бульбашки повітря на лобовому склі (зовнішня частина транспортного засобу).

• Переконайтеся, що на місці встановлення датчика дощу/сонячного світла зовні транспортного засобу немає плям та бруду.
• Після встановлення допускається наявність видимих ​​бульбашок повітря.

Бульбашки автоматично зникнуть протягом двох годин після встановлення датчика дощу/сонячного світла на лобове скло (залежно від температури).

Примітка:
Якщо бульбашки повітря не зникнуть через 2 години, це призведе до несправності датчика дощу/сонячного світла.

Очищувач вітрового скла

Зняття

1. Від'єднати негативну клему від акумуляторної батареї (докладніше, див. розділ у розділі Електроустаткування двигуна).

2. Підняти та зафіксувати кришку капота.

3. Зняти кришку поперечини в зборі (докладніше, див. розділ у розділі Кузов).

4. Зняти заглушки, відвернути гайки кріплення та зняти важелі очищувача вітрового скла.

5. Викрутити болти кріплення та зняти механізм склоочисників у зборі з електромотором. Від'єднати роз'єм джгута електропроводки від електромотора.

1. Точка кріплення електромотора та системи важелів очищувача вітрового скла
2. Точка кріплення механізму важеля
3. Точка кріплення механізму важеля

Встановлення

Установка проводиться у послідовності зворотного зняття.

Очищувач заднього скла

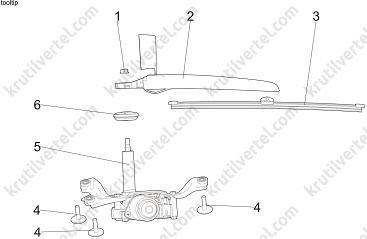

Компоненти

1. Гайка кріплення важеля очищувача заднього скла
2. Важіль щітки очищувача заднього скла
3. Щітка очищувача заднього скла
4. Гвинти кріплення електромотора очищувача
5. Електродвигун очищувача заднього скла
6. Втулка валу електромотора очищувача заднього скла

Очищувач заднього скла

Зняття

1. Від'єднати негативну клему від акумуляторної батареї (докладніше, див. розділ у розділі Електроустаткування двигуна).

2. Зняти панель облицювання дверей багажного відділення (докладніше, див. розділ у розділі Кузов).

3. Зніміть кришку гайки кріплення важеля очищувача до валу електромотора. Зняти важіль очищувача заднього скла.

1. Гайка кріплення важеля очищувача
2. Кришка гайки кріплення
3. Важіль очищувача заднього скла
4. Щітка очищувача

4. Викрутити болти кріплення електромотора очищувача вітрового скла до панелі дверей багажного відділення.

5. Зняти електромотор очисника та від'єднати від нього роз'єм джгута електропроводки.

Встановлення

Установка проводиться у послідовності зворотного зняття.

• Затягнути болти кріплення очищувача електромотора до дверей багажного відділення з моментом затягування 9-13 Н∙м.
• Затягнути гайку кріплення важеля очищувача заднього скла з моментом затягування 9-11 Н∙м.
• При підключенні роз'єму джгута електропроводки до електромотора буде чути характерне клацання.
