6. Снятие и установка рабочего цилиндра сцепления

Примечание:

- Использовать защитное покрытие крыла во избежание повреждения лакокрасочного покрытия.

- Не допускать попадания тормозной жидкости на лакокрасочные поверхности кузова. В случае попадания – немедленно смыть водой.

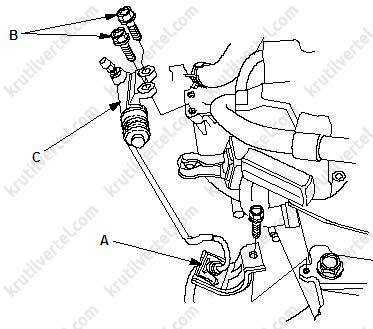

1. Снять кронштейн крепления трубки привода сцепления (А), отвернуть крепежный болт (В) и снять рабочий цилиндр (С).

снятие и установка рабочего цилиндра сцепления Honda Civic 4D с 2006 года, Acura CSX с 2006 года, снятие и установка рабочего цилиндра сцепления Хонда Цивик 4Д с 2006 года, снятие и установка рабочего цилиндра сцепления Акура Си-Эс-Икс с 2006 года

*A C B*

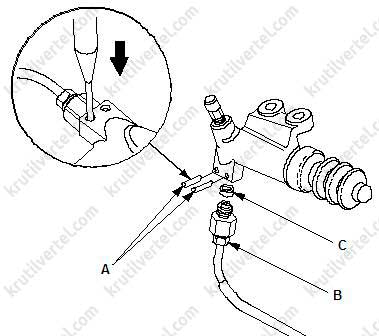

2. Извлечь цилиндрические штифты (А). Отсоединить трубку привода сцепления (В) и снять уплотнительное кольцо (С). Заткнуть конец трубки привода ветошью для предотвращения вытекания жидкости.

снятие и установка рабочего цилиндра сцепления Honda Civic 4D с 2006 года, Acura CSX с 2006 года, снятие и установка рабочего цилиндра сцепления Хонда Цивик 4Д с 2006 года, снятие и установка рабочего цилиндра сцепления Акура Си-Эс-Икс с 2006 года

*C B A*

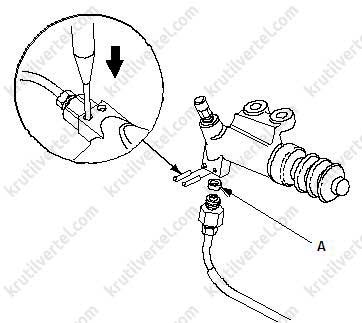

3. Установить рабочий цилиндр в порядке обратном снятию. Установить новое уплотнительное кольцо (А).

снятие и установка рабочего цилиндра сцепления Honda Civic 4D с 2006 года, Acura CSX с 2006 года, снятие и установка рабочего цилиндра сцепления Хонда Цивик 4Д с 2006 года, снятие и установка рабочего цилиндра сцепления Акура Си-Эс-Икс с 2006 года

*A*

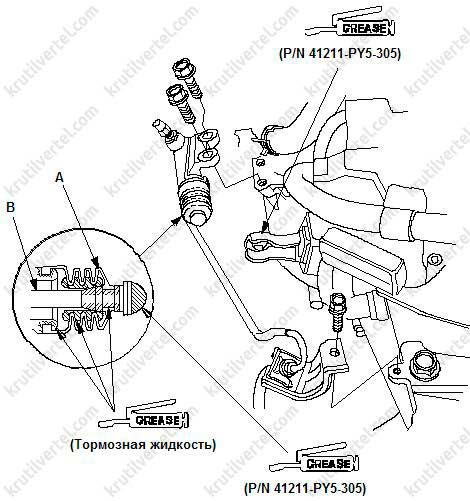

4. Оттянуть пыльник (А) и смазать пыльник и шток рабочего цилиндра (В). Снова установить пыльник.

снятие и установка рабочего цилиндра сцепления Honda Civic 4D с 2006 года, Acura CSX с 2006 года, снятие и установка рабочего цилиндра сцепления Хонда Цивик 4Д с 2006 года, снятие и установка рабочего цилиндра сцепления Акура Си-Эс-Икс с 2006 года

*A B (Тормозная жидкость) (P/N 41211-PY5-305) (P/N 41211-PY5-305)*

5. Нанести графитную смазку UM 264 (P/N 41211-PY5-305) на шток рабочего цилиндра и вилку выключения. Затянуть болты крепления рабочего цилиндра моментом 22 Н·м.

6. Прокачать гидравлическую систему сцепления.

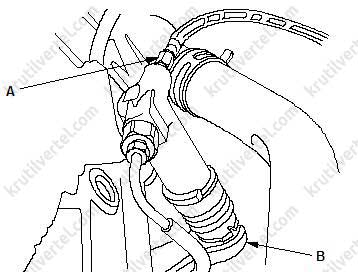

- Надеть один конец шланга на штуцер для прокачки (А), и опустите второй в емкость с тормозной жидкостью.

- Убедиться, что в бачке главного цилиндра сцепления достаточно жидкости, затем качать педалью до тех пор, пока в шланге прокачки не перестанут появляться пузырьки.

- В некоторых случаях для полного удаления воздуха из системы может понадобиться ограничить перемещение вилки выключения сцепления при помощи деревянного бруска.

- Затянуть штуцер для прокачки моментом 8 Н·м. Не сорвать резьбу штуцера.

- После прокачки долить тормозную жидкость в бачок.

- Использовать только тормозную жидкость Genuine Honda DOT 3 или DOT 4 Brake Fluid из закрытых контейнеров.

- Проверить работу сцепления и убедиться в отсутствии утечки жидкости.

снятие и установка рабочего цилиндра сцепления Honda Civic 4D с 2006 года, Acura CSX с 2006 года, снятие и установка рабочего цилиндра сцепления Хонда Цивик 4Д с 2006 года, снятие и установка рабочего цилиндра сцепления Акура Си-Эс-Икс с 2006 года

*A B*

7. Убедиться, что уровень тормозной жидкости в бачке соответствует отметке на линии верхнего уровня "MAX" (А).

снятие и установка рабочего цилиндра сцепления Honda Civic 4D с 2006 года, Acura CSX с 2006 года, снятие и установка рабочего цилиндра сцепления Хонда Цивик 4Д с 2006 года, снятие и установка рабочего цилиндра сцепления Акура Си-Эс-Икс с 2006 года

*A*
