Вентилятор отопителя и кондиционера Honda Civic 4D / Acura CSX с 2006 года

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
климат контроль Acura CSX, система вентиляции Acura CSX, система кондиционирования Acura CSX, система отопления Acura CSX, климат контроль Honda Civic, система вентиляции Honda Civic, система кондиционирования Honda Civic, система отопления Honda Civic

9. Вентилятор отопителя / кондиционера

Снятие и установка вентилятора

1. Снять перчаточный ящик.

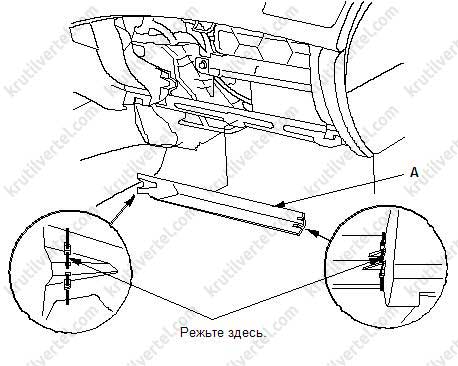

2. Разрезать пластиковую растяжку (А) отверстия вещевого ящика в местах, показанных на рисунке, и утилизировать ее.

вентилятор отопителя/кондиционера Honda Civic 4D с 2006 года, вентилятор отопителя/кондиционера Acura CSX с 2006 года, вентилятор отопителя/кондиционера Хонда Цивик 4Д с 2006 года, вентилятор отопителя/кондиционера Акура Си-Эс-Икс с 2006 года

*Места разреза A*

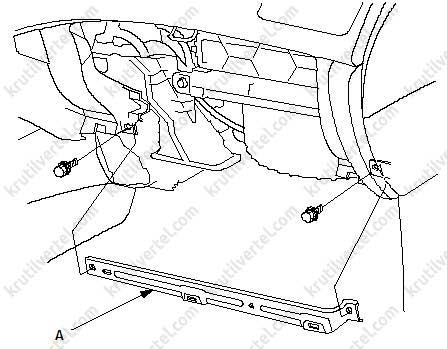

3. Отвернуть болты и снять раму перчаточного ящика (А).

вентилятор отопителя/кондиционера Honda Civic 4D с 2006 года, вентилятор отопителя/кондиционера Acura CSX с 2006 года, вентилятор отопителя/кондиционера Хонда Цивик 4Д с 2006 года, вентилятор отопителя/кондиционера Акура Си-Эс-Икс с 2006 года

*A*

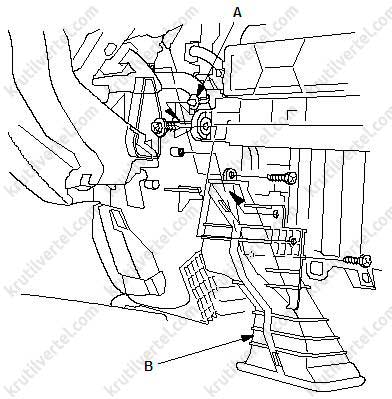

4. Снять фиксатор жгута проводов (А), Отвернуть самонарезающие винты и снять воздуховод со стороны пассажира (В).

вентилятор отопителя/кондиционера Honda Civic 4D с 2006 года, вентилятор отопителя/кондиционера Acura CSX с 2006 года, вентилятор отопителя/кондиционера Хонда Цивик 4Д с 2006 года, вентилятор отопителя/кондиционера Акура Си-Эс-Икс с 2006 года

*A B*

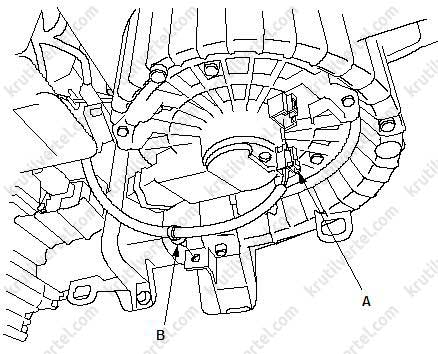

5. Отсоединить разъем (А) от мотора вентилятора. Снять фиксатор проводов (В).

вентилятор отопителя/кондиционера Honda Civic 4D с 2006 года, вентилятор отопителя/кондиционера Acura CSX с 2006 года, вентилятор отопителя/кондиционера Хонда Цивик 4Д с 2006 года, вентилятор отопителя/кондиционера Акура Си-Эс-Икс с 2006 года

*B A*

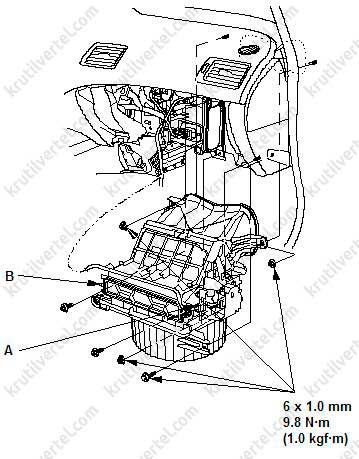

6. Отсоединить разъем (А) от электродвигателя управления рециркуляцией. Отвернуть самонарезающие винты, болты, крепёжные гайки и снять вентилятор (В).

вентилятор отопителя/кондиционера Honda Civic 4D с 2006 года, вентилятор отопителя/кондиционера Acura CSX с 2006 года, вентилятор отопителя/кондиционера Хонда Цивик 4Д с 2006 года, вентилятор отопителя/кондиционера Акура Си-Эс-Икс с 2006 года

*6·1.0 мм 9.8 Н·м B A*

7. Устанавливать вентилятор, выполняя операции в порядке обратном снятию. Убедиться в отсутствии утечки воздуха в стыках.

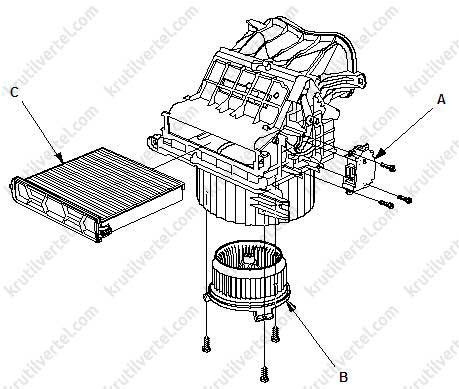

Элементы вентилятора

вентилятор отопителя/кондиционера Honda Civic 4D с 2006 года, вентилятор отопителя/кондиционера Acura CSX с 2006 года, вентилятор отопителя/кондиционера Хонда Цивик 4Д с 2006 года, вентилятор отопителя/кондиционера Акура Си-Эс-Икс с 2006 года

*А - Двигатель рециркуляции воздуха В - Электродвигатель с крыльчаткой С - Фильтр салона Электродвигатель с крыльчаткой*
