Испаритель Honda Civic 4D / Acura CSX с 2006 года
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
схема системы охлаждения Acura CSX, вентилятор охлаждения Acura CSX, радиатор охлаждения Acura CSX, схема системы охлаждения Honda Civic, вентилятор охлаждения Honda Civic, радиатор охлаждения Honda Civic
7. Испаритель
Снятие и установка испарителя
1. Слить хладагент из кондиционера с помощью станции для опорожнения, рециркуляции и загрузки хладагента.

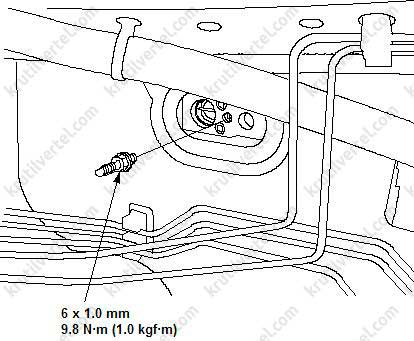

2. Отвернуть болт.
*6·1.0 мм 9.8 Н·м*

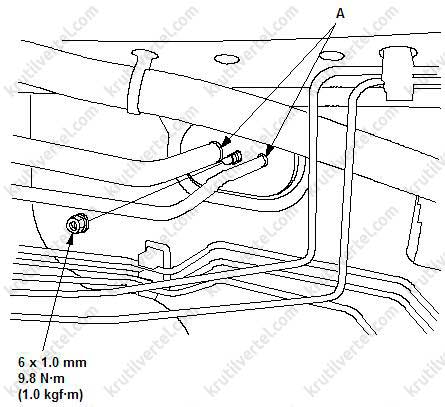

3. Отвернуть гайку и отсоединить трубку кондиционера (А) от радиатора испарителя.
*6·1.0 мм 9.8 Н·м A*

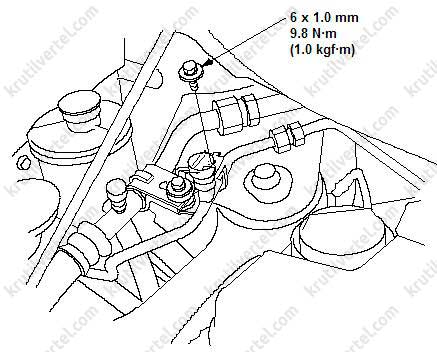

4. Отвернуть крепежный болт.
*6·1.0 мм 9.8 Н·м*
5. Снять вентилятор.

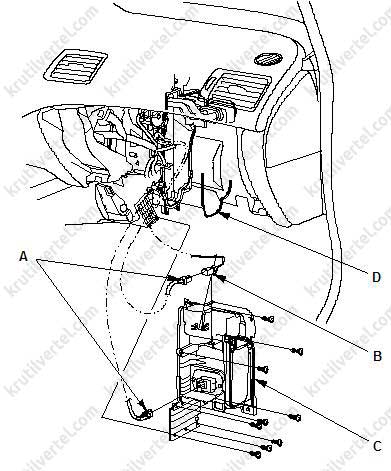

6. Отсоединить разъемы (А) от датчика температуры испарителя и транзистора питания, затем снять фиксатор разъема (В). Отвернуть самонарезающие винты, снять крышку расширительного клапана (С) и прокладку (D).
*A B C D*

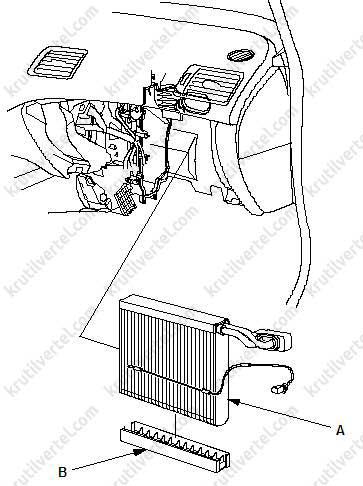

7. Осторожно, чтобы не погнуть трубки, извлечь радиатор испарителя (А) и поддон (В).
*B A*

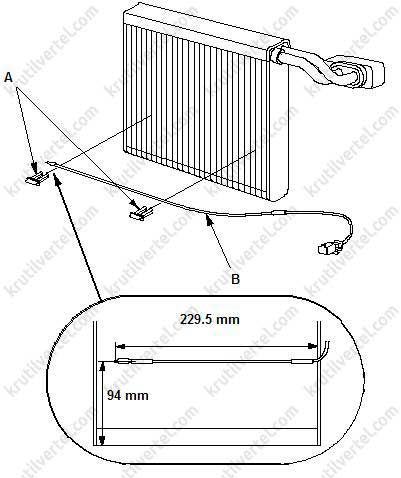

8. Снять фиксаторы (А) и датчик температуры испарителя (В).
