4. Система управления дроссельной заслонкой

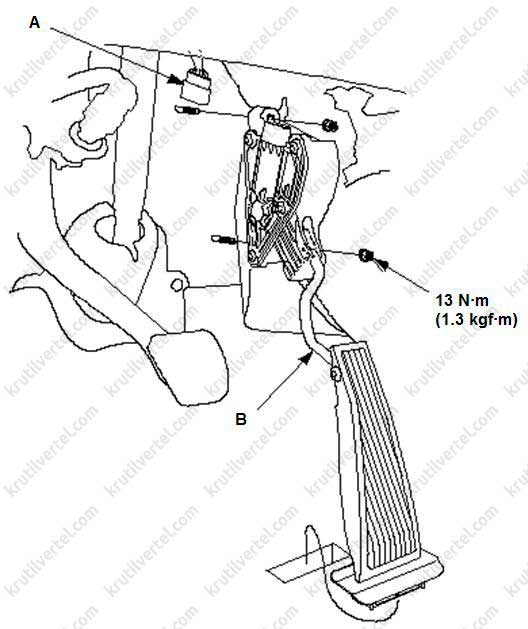

Снятие и установка блока педали акселератора
1. Отсоединить разъем (A) датчика положения педали акселератора (APP).
*A B 13 Н·м*
2. Снять блок педали акселератора (В).
Примечание:
Датчик положения педали акселератора не разбирается. Не разбирать блок педали акселератора.
3. Произвести установку в обратной последовательности.
Проверка сигнала датчика положения педали акселератора
Примечание:
- Данная процедура проверяет датчик положения педали акселератора (АРР) в положении его полного закрытия. В любом другом положении датчик сохраняет коды неисправности (DTC), которые не изменяются в другой процедуре поиска неисправностей.
- Перед данной процедурой проверить временные коды неисправности (DTC) или коды неисправности (DTC) с помощью диагностической системы HDS. Если высвечиваются какие-либо коды неисправности (DTC), осуществить поиск их неисправностей, затем выполнить эту процедуру.
- Нажать педаль акселератора несколько раз для проверки ее работы. Если есть какие-либо помехи в работе, проверить педаль. При обнаружении неисправности, заменить модуль педали акселератора.

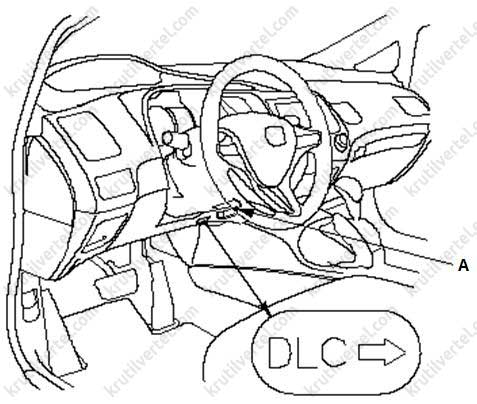

1. Подсоединить сканер для диагностики системы (HDS) к диагностическому разъему (DLC) (A), расположенного под приборной панелью со стороны водителя.
*А*
2. Включить зажигание.
3. Убедиться, что педаль акселератора не нажата, затем проверить датчик положения педали акселератора (АРР) в списке данных (DATA LIST) с помощью системы HDS.
Если сенсор показывает 0%,то датчик положения педали акселератора исправен.
